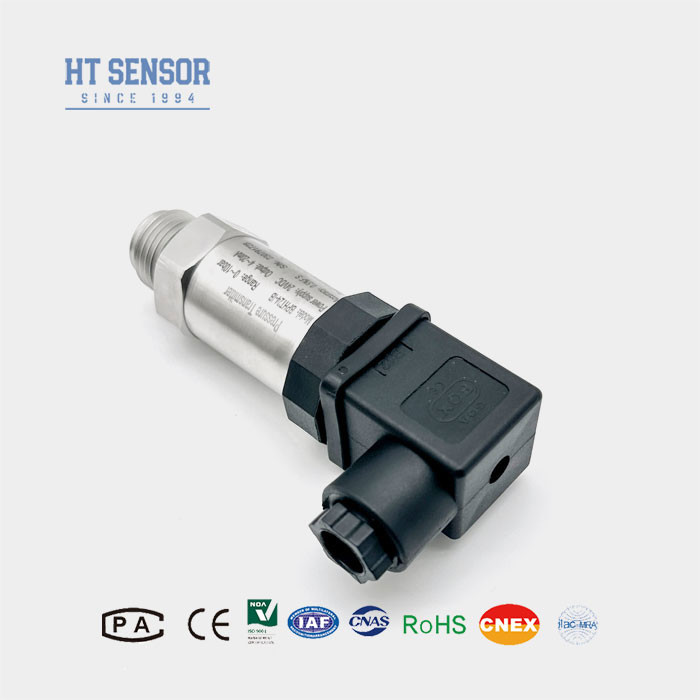

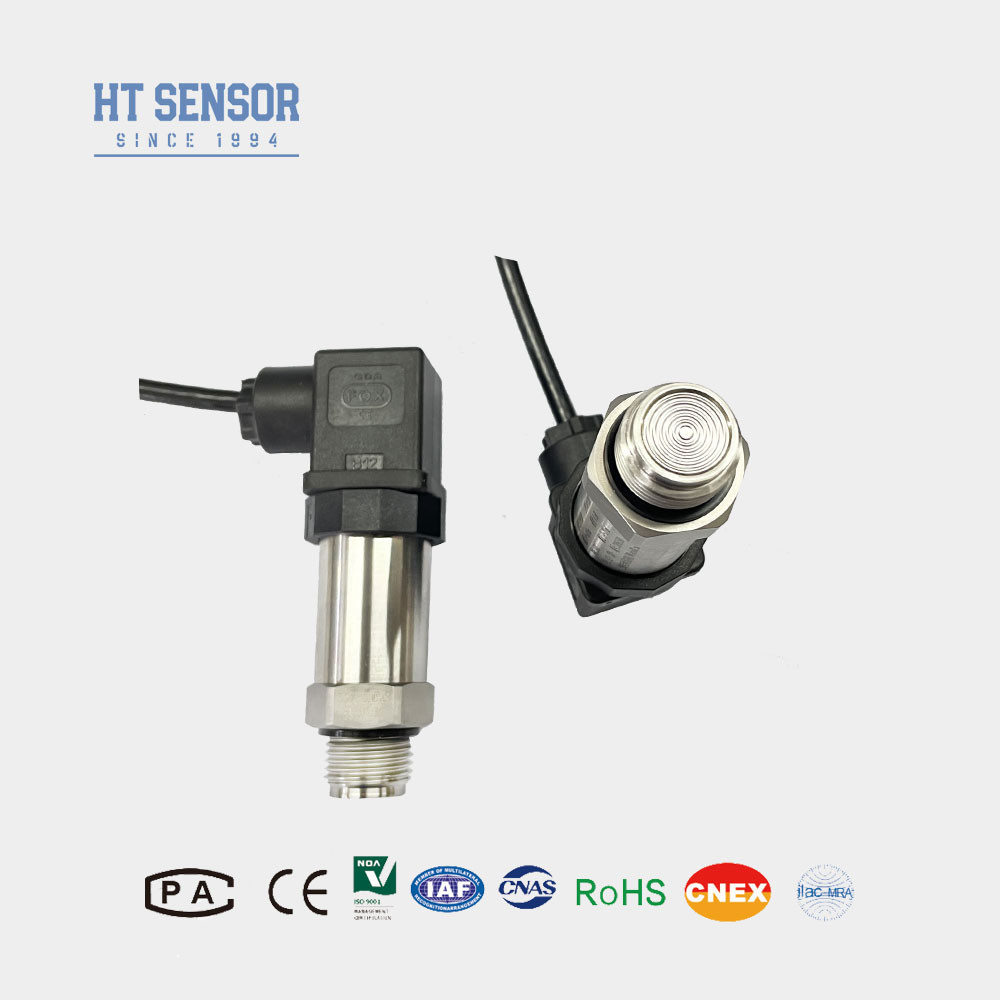

BPHT24Czujnik ciśnienia błony otwórnej
Wprowadzenie czujnika ciśnienia z przepływem przewodu:
Przekaźnik ciśnienia z przepływem diafragmy BPHT24 Główna technologia i niezawodność:Typ przodu z rozproszonego krzemu przyjmuje importowany system rdzenia z rozproszonego krzemu i wykorzystuje technologię tuningu i cyfrowej kompensacjiZapewnia to niezawodną wydajność produktu i stabilną wydajność czujnika.
Cechy produktuz czujnikiem ciśnienia diafragmy:
1Różne opcje interfejsu ciśnienia.
2Zaprojektowany do zastosowań higienicznych, aby zapobiec średnim skalowaniom.
3Wysoka precyzja z całkowicie stalową strukturą.
4Łatwe do czyszczenia.
| Parametry wydajnościo pojemności nieprzekraczającej 10 W, |
| Zakres pomiaru |
0~10Kpa...~20MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC |
±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność i histereza |
0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa |
± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości |
2.4Khz |
| Temperatura kompensacyjna |
0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy |
-20°C do 80°C |
| Temperatura przechowywania |
-40oC do 120oC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe |
304, 316L |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Ocena ochrony |
IP65 |
| Waga |
~ 0,25 kg |
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ~ 20 mA |
12~30VDC |
2/3/4 drutu |
| 0~10/20mA |
3 przewody |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| Protokół komunikacji RS485 |
3.6 ~ 30V / akumulator |
4 przewody |
| Wskazówki dotyczące zamawiania |
- Przy wyborze produktu upewnij się, że mierzone medium jest zgodne z wilgotnymi częściami produktu.
- Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie zawierają standardowego wyświetlacza cyfrowego.
- W przypadku zamówienia nadajnika z głowicą wyświetlacza LCD lub LED zasilanie nadajnika powinno wynosić co najmniej 20 VDC.
- Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali urządzenia ochronne przed błyskawicami na miejscu i upewnili się, że produkt i zasilanie są prawidłowo uziemione.
- Produkt nie zawiera domyślnie podłączonego kabla.dostępne są trzy opcje materiałów - polyetylen jest domyślnym materiałem stosowanym, jeśli nie podano szczegółowych instrukcjiJeżeli potrzebny jest inny materiał kablowy, proszę wskazać go w formularzu zamówienia.
- W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowy uderzenie lub silne zakłócenia elektromagnetyczne/radiofrekwencyjne, prosimy o poinformowanie nas i podanie tych szczegółów w zamówieniu.
| Przewodnik w zakresie zamówieniaz czujnikiem ciśnienia diafragmy |
| BPHT24 |
Przekaźnik ciśnienia |
| |
Kod |
Projekt budowy |
| IX |
Wyświetlacz nadajnika ciśnienia |
IIC/III |
Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz |
| T |
Przekaźnik ciśnienia odporny na wysoką temperaturę |
|
|
| |
Zakres pomiaru |
0~35Kpa...~20MPa |
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Połączenie ciśnieniowe |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Pozostałe |
| |
Kod |
Połączenie elektryczne |
| B1 |
Hirschmann |
| B2 |
Wtyczka PG7 |
| B3 |
Wyjście z przewodu kablowego |
| B4 |
2088 Obudowa przemysłowa |
| B5 |
2088 Obudowa przemysłowa z wyświetlaczem |
| B6 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| G |
Ciśnienie pomiarowe |
| A |
Bezwzględna presja |
| S |
Ciśnienie odniesienia zamknięte |
Częste pytania:
Q1: Czy Jesteś firmą handlową?
A1:Jesteśmy producentami z ponad 29-letnim doświadczeniem.
Q2:Produkt dostosowany do potrzeb
O2:Oferujemy usługi OEM i Custom-Design.
Q3:Gwarancja jakości
A3: Nasze produkty mają ograniczoną gwarancję 12-18 miesięcy od daty wysyłki do pierwotnego nabywcy.Ta gwarancja nie dotyczy żadnych jednostek zostały zmodyfikowaneZaniedbany.
Q4:Przesyłka i pakowanie
A4:Produkty są zazwyczaj wysyłane międzynarodowym ekspresem, w tym UPS,FedEx,DHL i INT w przypadku przesyłki płatnej z góry,można również skorzystać z konta wysyłki do odbioru,Standardowe pakowanie eksportowe,w tym certyfikacja inspekcyjna.
