| Miejsce pochodzenia: | Baoji, Chiny |
|---|---|
| Nazwa handlowa: | HT SENSOR |
| Orzecznictwo: | CE,RoHs,ISO9001 |
| Numer modelu: | BPHT24-IX |
| Minimalne zamówienie: | 1 |
| Cena: | Negotiable |
| Szczegóły pakowania: | Standardowy pakiet eksportowy |
| Czas dostawy: | 5-8 dni roboczych |
| Zasady płatności: | Western Union, L/C, T/T |
| Możliwość Supply: | 5000 sztuk / miesiąc |
| Model nr.: | BPHT24-IX | Zindywidualizowane: | Zindywidualizowane |
|---|---|---|---|
| Materiał obudowy: | 304 SS | Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Specyfikacja: | czujnik ciśnienia z krzemu | Zakres ciśnienia pomiarowego: | 0 ~ 35 Kpa… ~ 20 MPa |
| Stopień dokładności: | 0,5% | ||
| Podkreślić: | 1/2BSP czujnik ciśnienia błony otworu,Czujnik ciśnienia błony otwórnej 2NPT,2NPT 4-20mA czujnik ciśnienia krzemowego |
||

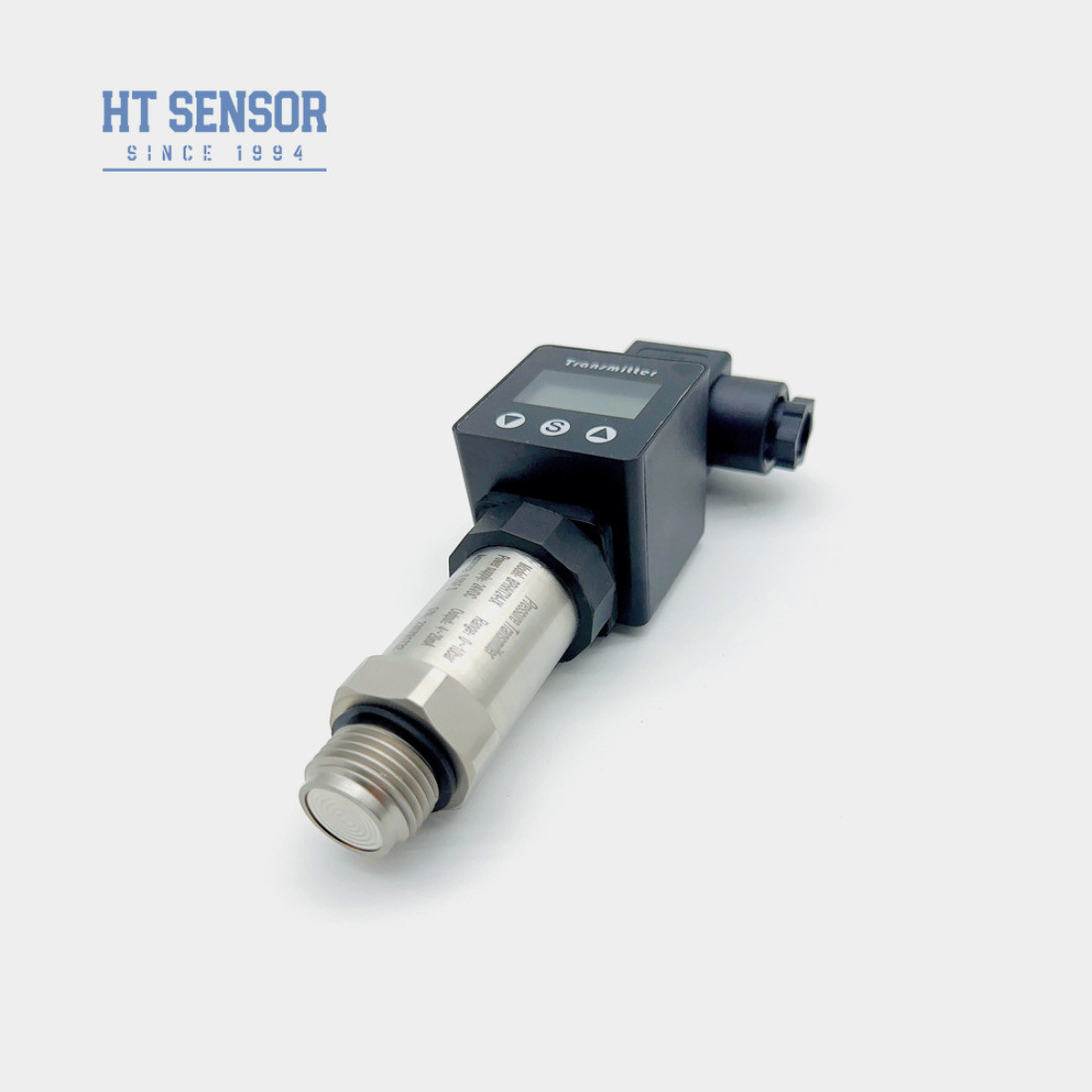

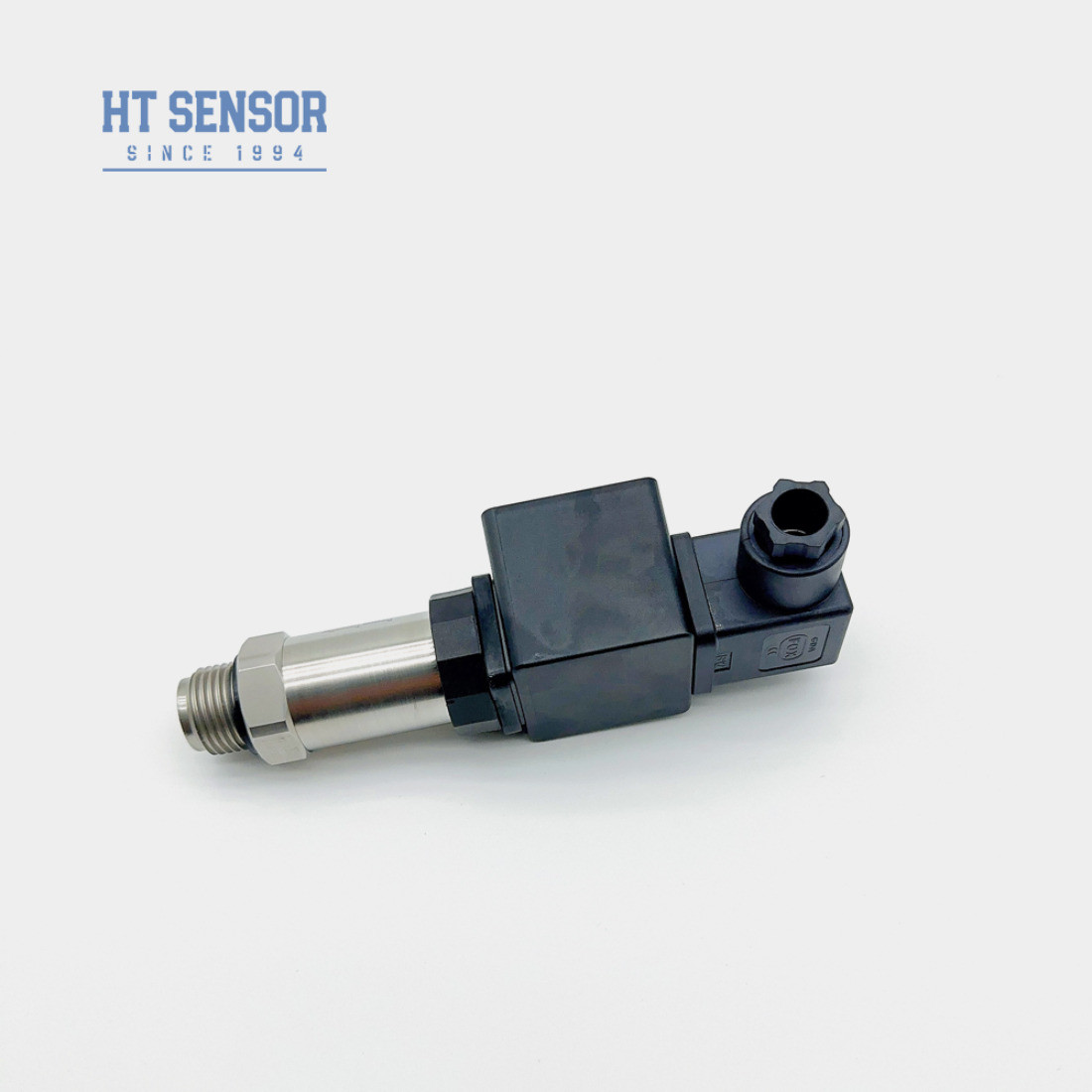

BPHT24 PresureTWysyłający
WprowadzenieCzujnik ciśnienia błony otwórnej:
BPHT24W przypadku czujnika ciśnienia przepływowego diafragmy, ciśnienie środka oddziałuje bezpośrednio na przepływ czujnika, tak aby przepływ diafragmy generował mikrodruku proporcjonalnego do ciśnienia środka,tak, że opór czujnika zmienia sięJest to rodzaj czujnika ciśnienia powszechnie stosowany w praktyce przemysłowej, który jest szeroko stosowany w różnych środowiskach automatycznego sterowania przemysłowego,obejmujące rurociągi naftowe, ochrona wody i energetyka wodna, ruch kolejowy, inteligentne budynki, automatyczne sterowanie produkcją, lotnictwo, wojsko, petrochemikalia, studnie naftowe, energia elektryczna, statki, narzędzia maszynowe,dostawa powietrza przez rurociąg, kotle ciśnienia ujemnego i wiele innych branż
Cechy produktu:
Parametry wydajności:
| Zakres pomiaru | 0~35Kpa...~20MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25°C | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/°C ((≤ 100KPa) ± 0,01%F.S/°C ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/°C ((≤ 100KPa) ± 0,01%F.S/°C ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70°C ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C~80°C |
| Temperatura przechowywania | -40°C~120°C |
| Wibracje | 10g,55Hz 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,15 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ̊20 mA | 12 ̊30VDC | 2/3/4 drutu |
| 010/20mA |
3 przewody |
|
| 0/1 ‡5V | ||
| 0/1 ∆10V | ||
| 0.5·4.5V | 5VDC | |
| Protokół komunikacji RS485 | 3.6 ≈ 30 V / akumulator | 4 przewody |
Przykłady wyboru:
Wskazówki do zamawiania:
| Rozkaz Przewodnik | ||||||||
| BPHT24 | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IX | Wyświetlacz nadajnika ciśnienia | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| Zakres pomiaru | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
