BPHT24-III cyfrowy czujnik ciśnienia
Product Details
| Model nr.: | BPHT24-III | Zakres: | 0-10kpa~35Mpa |
|---|---|---|---|
| Stopień ochrony: | IP65 | Produkcja: | Puszka 4-20 mA z HART |
| Materiały mieszkaniowe: | Stop aluminium | Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Specyfikacja: | Przesyłacz czujnika ciśnienia przepuszczalnika | Pochodzenie: | Chiny |
| Środek pomiarowy: | Płyn, gaz, klej do napojów i tak dalej | Stopień dokładności: | 0,5% |
| Podkreślić |
Cyfrowy nadajnik ciśnienia BPHT24-III,Digitalny nadajnik ciśnienia,Czujniki ciśnienia cyfrowego z płynem przewodu |
||
Product Description

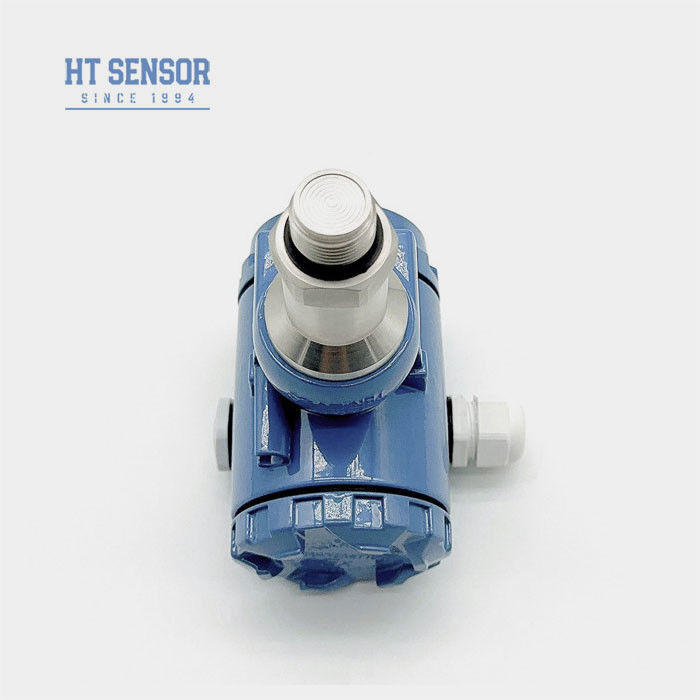

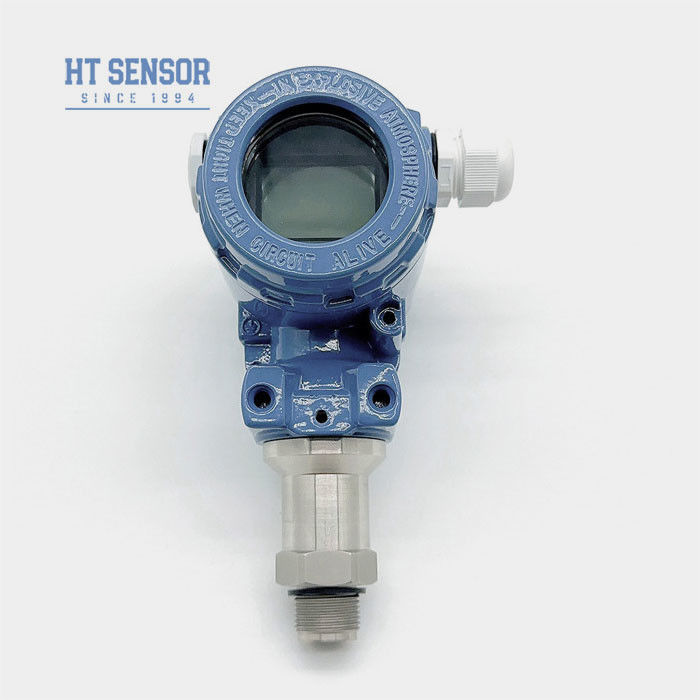

Hengtong BPHT24-III cyfrowy czujnik ciśnienia diafragmy
Przekaźnik ciśnienia BPHT24-III
Wprowadzenie czujnika ciśnienia z przepływem przewodu:
Przekaźnik ciśnienia BPHT24-III jest głównie stosowany do pomiaru ciśnienia w kształtowanej płynnej błocie, antykrystalizacyjnej i antykrystalizacyjnej maszyny osłony olejowej.Całość przyjmuje zintegrowaną strukturę ze stali nierdzewnej, a dwa rodzaje struktury płaskiej folii z lub bez jamy mogą wybrać materiał w kontakcie z medium jest 316L stali nierdzewnej i gumy fluorowej,który ma dobrą odporność na zużycie i korozjęŁatwe w montażu, z wysoką odpornością na drgania i uderzenia.
Cechy produktuz czujnikiem ciśnienia diafragmy:
1- Różnorodne opcje interfejsu ciśnienia.
2Zaprojektowane do zastosowań medycznych w celu zapobiegania umiarkowanej skali.
3Wysoka precyzja, cała konstrukcja ze stali nierdzewnej.
4Łatwe w czyszczeniu, regulowane i wyświetlane.
Wnioskiz czujnikiem ciśnienia diafragmy:
1. nadaje się do pomiaru gazu i płynu nieżrącego 316L.
2. nadaje się do ochrony środowiska i przemysłu chemicznego.
3Używane w przemyśle morskim i lotniczym.
4Idealne do stosowania w przemyśle medycznym, biofarmaceutycznym i higienicznym żywności.
| Parametry wydajnościz czujnikiem ciśnienia diafragmy | |
| Zakres pomiaru | 0~35Kpa...~20MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,8 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protokół komunikacji RS485 | 3.6 ~ 30V / akumulator | 4 przewody |
| Projekt budowy | |
| Wymiar | |
| Wskazówki dotyczące zamawiania |
1Przy wyborze produktów upewnij się, że medium jest kompatybilne z częścią kontaktową badanego produktu.
2Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie zawierają cyfrowego wyświetlacza.
3W przypadku zamówienia z głowicą wyświetlacza LCD lub LED nadajnik nie powinien mieć mocy mniejszej niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownik w terenie instalował urządzenia ochronne przed błyskawicami,i zapewnić, że produkty i zasilanie niezawodne uziemienie.
5. O-kręgi z gumy fluorowej o znamionowym zakresie temperatury roboczej - 20 °C ~ 250 °C. Gdy temperatura robocza produktu jest niższa niż - 20 °C, należy wybrać pierścień uszczelniający typu EPDM O.
6W przypadku braku specjalnych instrukcji można użyć materiałów z kable polietylenowej.Jeśli potrzebujesz innego materiału kabla, proszę wskazać w kolejności.
7W przypadku szczególnych wymagań, takich jak silne wibracje, natychmiastowy uderzenie, silne zakłócenia elektromagnetyczne lub częstotliwości radiowych, proszę poinformować nas i wskazać w zamówieniu.
| Przewodnik w zakresie zamówienia | ||||||||
| BPHT24 | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IX | Wyświetlacz nadajnika ciśnienia | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| T | Przekaźnik ciśnienia odporny na wysoką temperaturę | |||||||
| Zakres pomiaru | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM.
3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy.
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja na Państwa produkty? I usługa posprzedażna?
A: Nasz czas gwarancyjny wynosi 24 miesiące po wysyłce, a nasze usługi posprzedażowe odpowiedzą na pytania w ciągu 24 godzin, zdalne instrukcje przez sieć PC jestZawsze dostępna.
