1/2BSP Przepuszczalnik ciśnienia przepuszczalnika 4-20mA Przemysłowy przetwornik ciśnienia
Product Details
| Model nr.: | BPHT24-IX | Zindywidualizowane: | Zindywidualizowane |
|---|---|---|---|
| Materiał obudowy: | 304 SS | Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Specyfikacja: | czujnik ciśnienia z krzemu | Zakres ciśnienia pomiarowego: | 0 ~ 35 Kpa… ~ 20 MPa |
| Stopień dokładności: | 0,5% | ||
| Podkreślić |
1/2BSP Przekaźnik ciśnienia przepływowego przegubu,Przesyłacz ciśnienia przepływowego przepływowego 4-20mA,4-20mA przemysłowy przetwornik ciśnienia |
||
Product Description

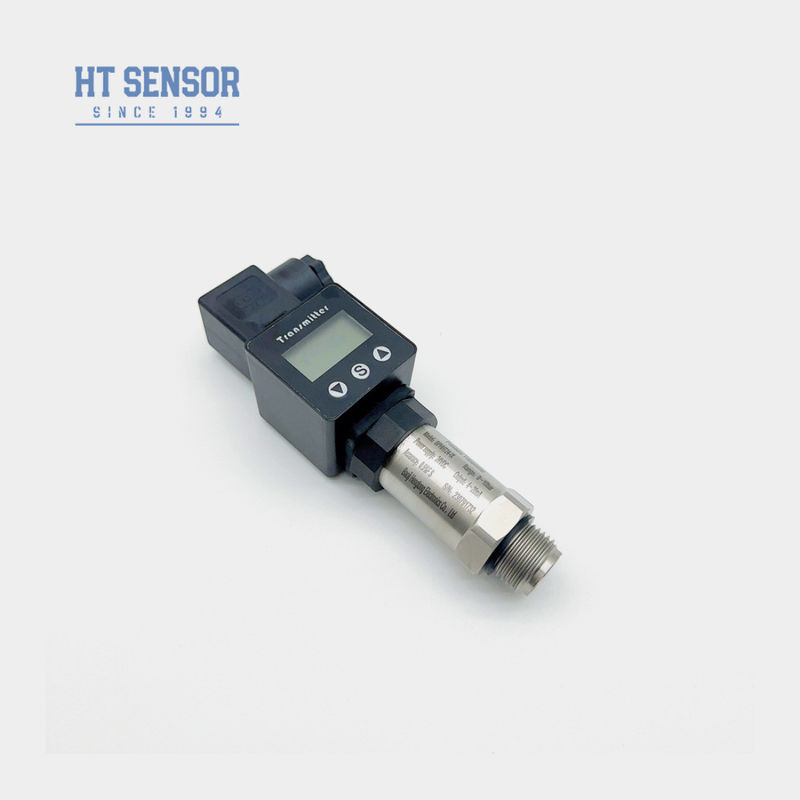

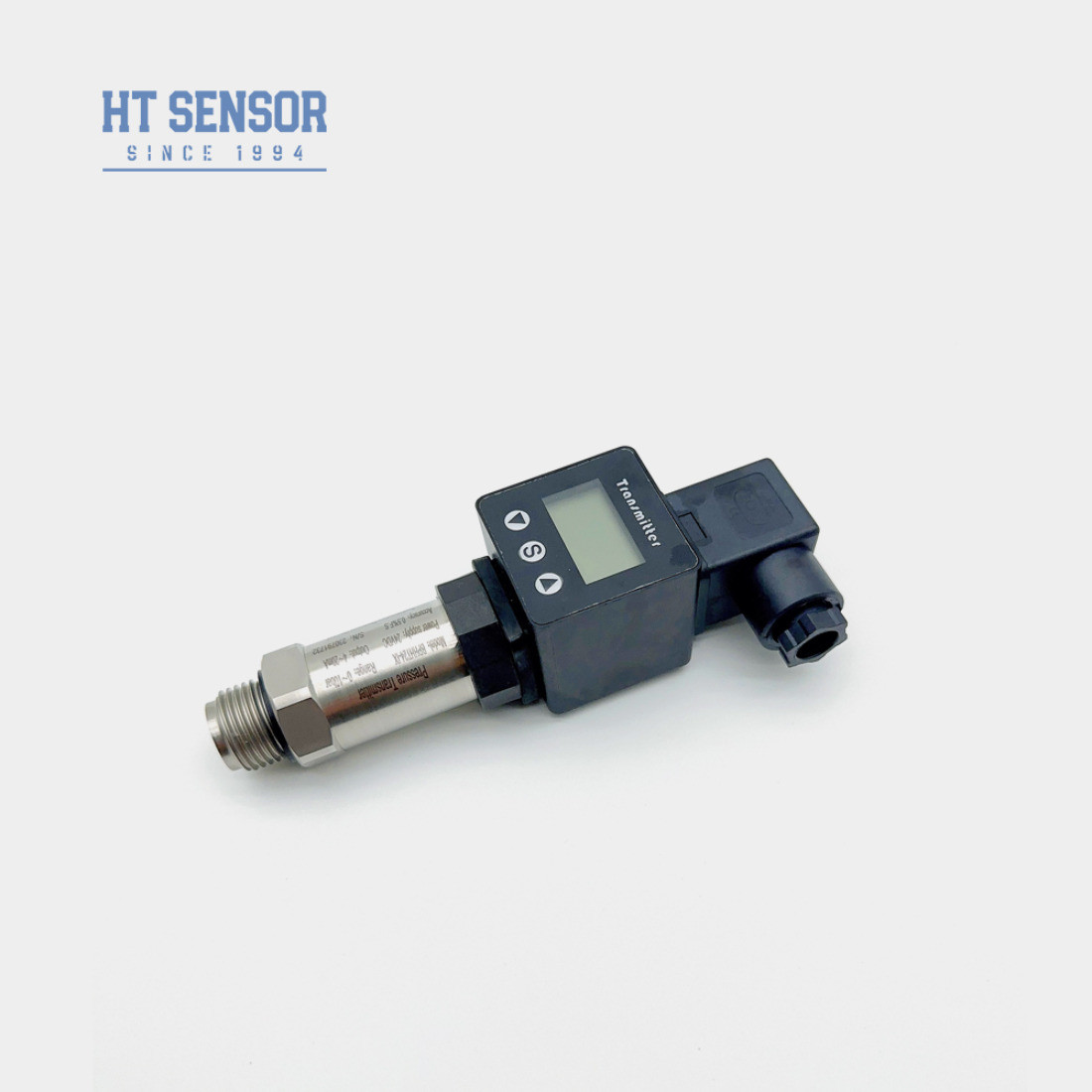

1/2BSP 4-20mA czujnik ciśnienia błony otworu z wyświetlaczem IX
BPHT24 PresureTWysyłający
WprowadzenieCzujnik ciśnienia błony otwórnej:
BPHT24W przypadku czujnika ciśnienia przepływowego diafragmy, ciśnienie środka oddziałuje bezpośrednio na przepływ czujnika, tak aby przepływ diafragmy generował mikrodruku proporcjonalnego do ciśnienia środka,tak, że opór czujnika zmienia sięElastomer czujnika ciśnienia płaskopłasowego przyjmuje importowany materiał, proces izolacji przewodu przewodu, głowicę badawczą bez otworu ciśnienia,w procesie pomiarowym nie występuje zablokowanie lepkiego medium, zintegrowany projekt konstrukcyjny, nadający się do pomiaru i kontroli ciśnienia powłok chemicznych, farb, błota, asfaltu, ropy naftowej i innych lepkich nośników.
Cechy produktu:
- Różne opcje interfejsu ciśnienia
- Wyroby z tworzyw sztucznych
- Wysoka dokładność z konstrukcją w pełni ze stali nierdzewnej
- Łatwe do czyszczenia.
- Odpowiednie do pomiaru gazów i płynów nieżrących z 316L
- Idealne do ochrony środowiska i przemysłu chemicznego
- Używane w przemyśle morskim i lotniczym
- Dobrze nadaje się do stosowania w medycynie, biofarmaceutyce i higienie żywnościPrzemysł.
Parametry wydajności:
| Zakres pomiaru | 0~35Kpa...~20MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25°C | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/°C ((≤ 100KPa) ± 0,01%F.S/°C ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/°C ((≤ 100KPa) ± 0,01%F.S/°C ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70°C ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C~80°C |
| Temperatura przechowywania | -40°C~120°C |
| Wibracje | 10g,55Hz 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,15 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ̊20 mA | 12 ̊30VDC | 2/3/4 drutu |
| 010/20mA |
3 przewody |
|
| 0/1 ‡5V | ||
| 0/1 ∆10V | ||
| 0.5·4.5V | 5VDC | |
| Protokół komunikacji RS485 | 3.6 ≈ 30 V / akumulator | 4 przewody |
Przykłady wyboru:
Wskazówki do zamawiania:
1Przy wyborze produktu należy upewnić się, że medium mierzone jest kompatybilne z częściami kontaktującymi się z produktem.
2Przy składzie zamówienia należy pamiętać, że produkty typu wybuchoodpornego nie zawierają głowic cyfrowych.
3Przy zamawianiu nadajników z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali urządzenia ochronne przed błyskawicami na miejscu i upewnili się, że produkt i zasilanie są niezawodnie uziemione.
5. Wybierz odpowiedni materiał zgodnie z cechami pomiarowego medium, aby zapobiec korozyjnemu działaniu medium na nadajnik ciśnienia.należy wybrać nadajnik ciśnienia z materiału odpornego na korozję,.
6W celu zapewnienia dokładności pomiaru zaleca się regularną kalibrację nadajnika ciśnienia.Okres kalibracji można określić w zależności od środowiska użytkowania i wymagań.
7Jeżeli urządzenie będzie narażone na wilgotne, zakurzone lub inne trudne środowiska, należy określić odpowiedni poziom ochrony.wybrać nadajnik ciśnienia o wyższym poziomie ochrony.
8. Regularnie oczyszczać powierzchnię urządzenia, aby upewnić się, że kabel jest prawidłowo podłączony.powinny być naprawione lub wymienione na czas.
9Przekaźnik ciśnienia płaskopłasowego ma zalety długiej eksploatacji, niskiego zużycia energii, łatwej instalacji i konserwacji,ale powyższe kwestie muszą być nadal zwracane uwagę podczas użytkowania w celu zapewnienia normalnej pracy i dokładnego pomiaru ciśnienia.
| Rozkaz Przewodnik | ||||||||
| BPHT24 | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IX | Wyświetlacz nadajnika ciśnienia | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| Zakres pomiaru | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
