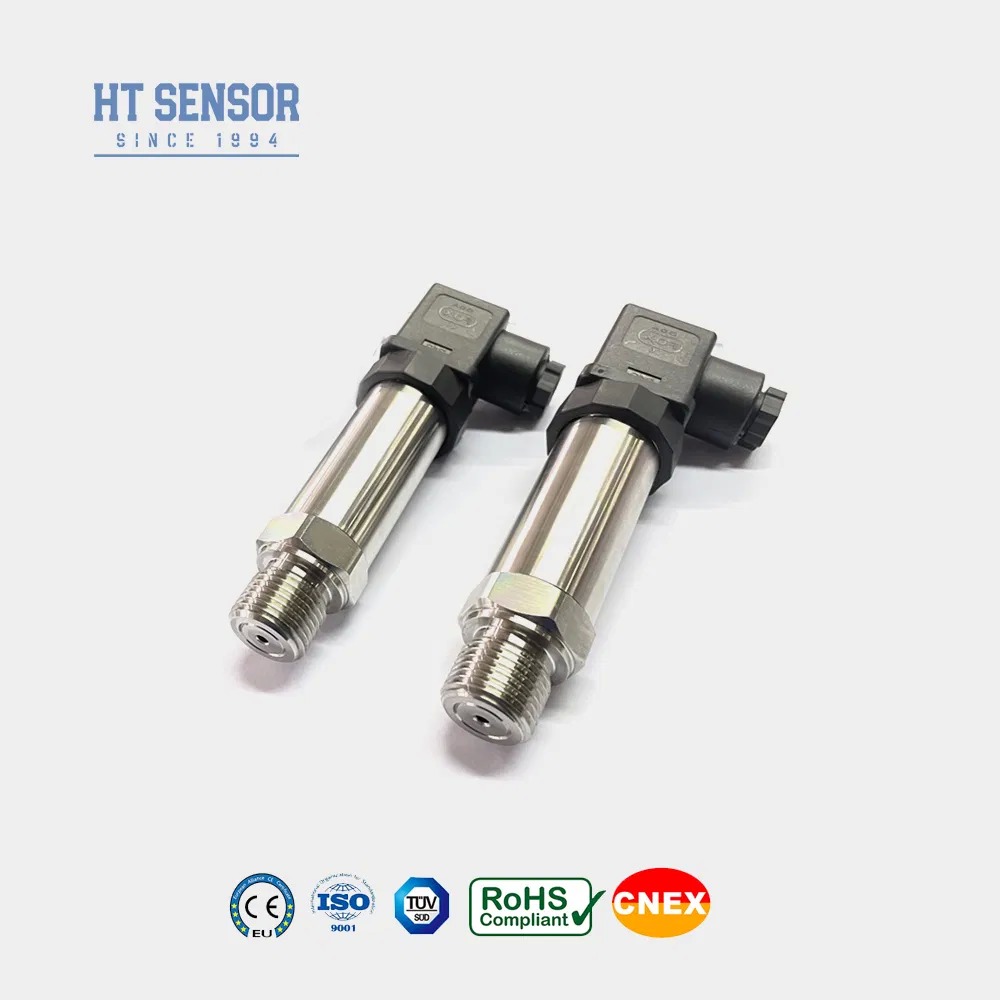

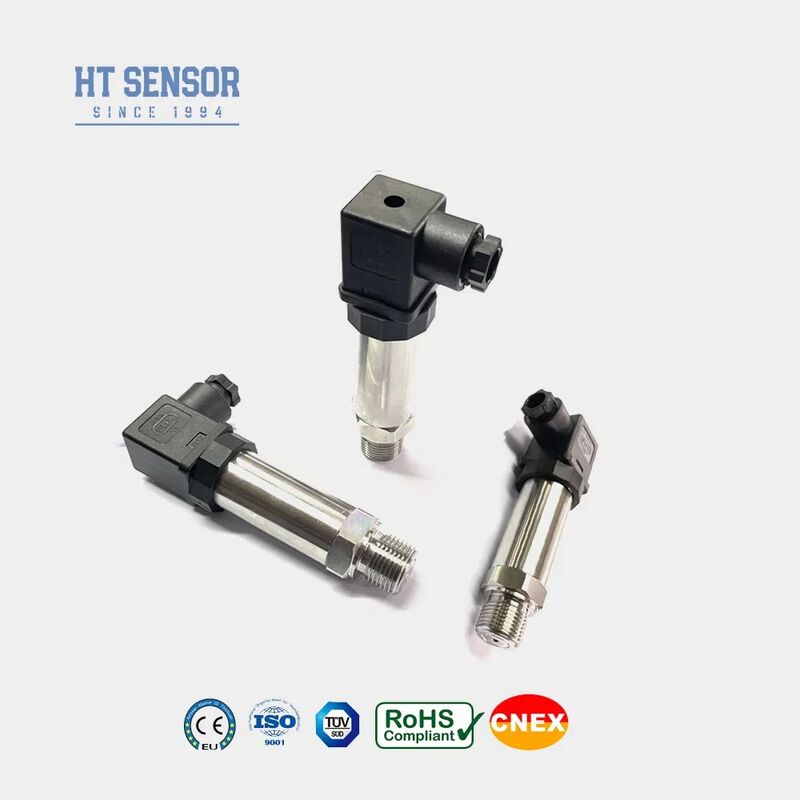

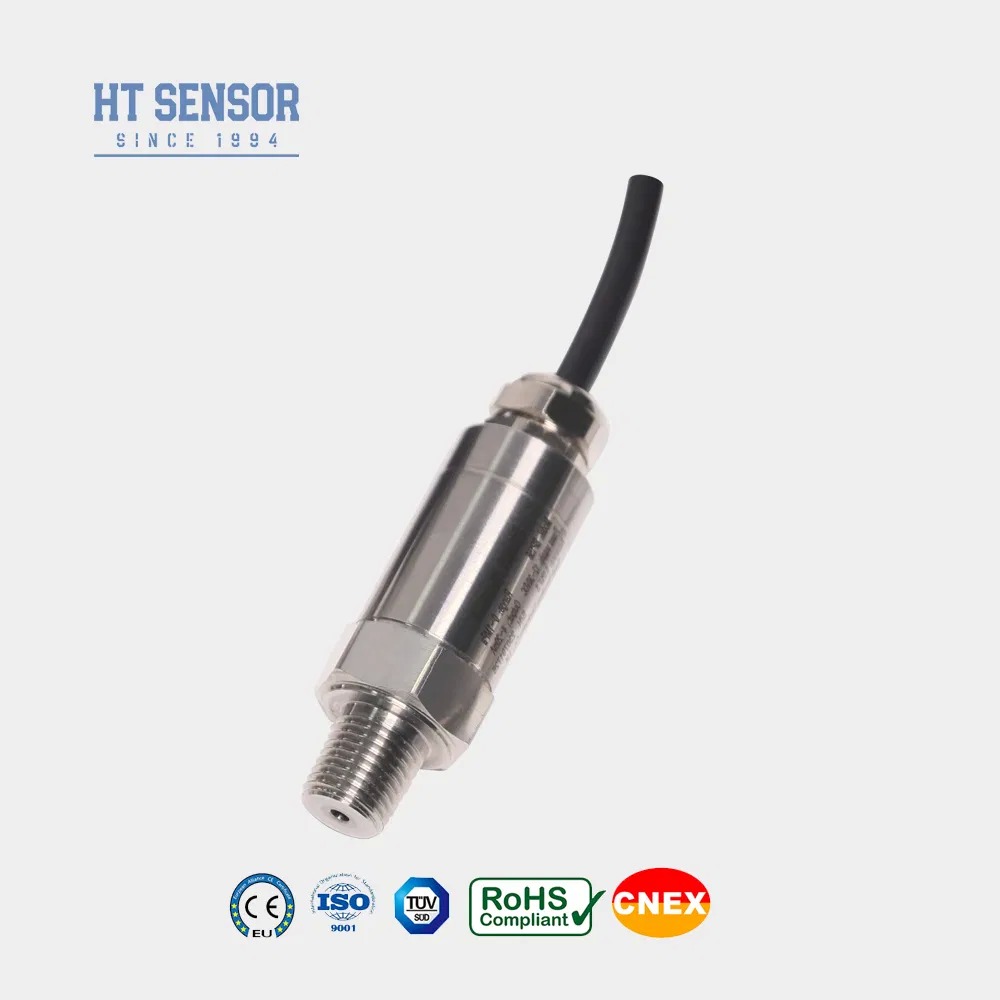

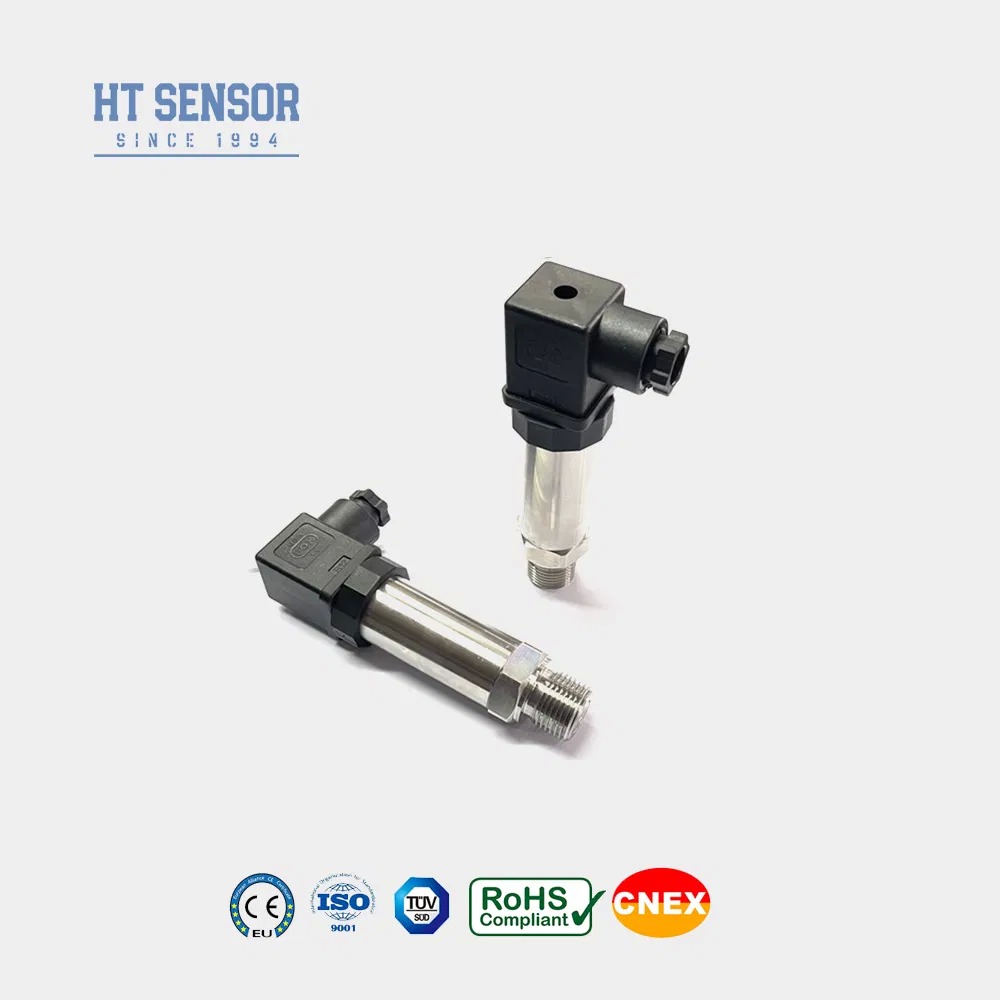

Baoji Hengtong 4-20mA nadajnik ciśnienia wyjściowego z 316L stali nierdzewnej i przetwornikiem poziomu ochrony IP65
Certification:
CE, RoHS
Minimum Order Quantity:
1
Price:
26
Product Details
| Nr modelu: | BP93420-IB | Medium pomiarowe: | Płyn |
|---|---|---|---|
| Stopień dokładności: | 0,5 g | Zakres ciśnienia: | 0kpa~10kpa...100MPa |
| Ocena IP: | IP65 | Typ ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Materiał obudowy: | 316L | Stabilność długoterminowa: | +-0,2% F.S./Rok ((Typowy) |
| Materiał membrany: | 316L | Temperatura pracy: | -20ºC ~ 80ºC |
| Temperatura przechowywania: | -40ºC ~ 120ºC | Sygnał wyjściowy: | 4 ~ 20ma, 0 ~ 10/20ma, 0/1 ~ 5 V, 0/1 ~ 10 V, 0,5 ~ 4,5 V |
| Napięcie zasilania: | 12 ~ 30VDC, 5VDC | Waga: | ~ 0,15 kg |
| Rezystancja izolacji: | 100MΩ 100VDC | ||
| Podkreślić |
4-20mA nadajnik ciśnienia wyjściowego,Przetwornik poziomu ze stali nierdzewnej 316L,Czujnik ciśnienia o stopniu ochrony IP65 |
||
Product Description
Przekaźnik ciśnienia BP93420IB
Przekaźnik ciśnienia BP93420IB wykorzystuje technologię rdzenia wypełnionego olejem z izolacji silikonowej dyfuzyjnej serii HT jako element pomiaru sygnału.Obwód przetwarzania sygnału znajduje się w trwałym obudowie ze stali nierdzewnejKażda jednostka jest poddawana kompleksowym badaniom i badaniom starzenia w części, półfabrykach,i końcowych etapów produktu w celu zapewnienia wyjątkowej stabilności i niezawodności.
Kluczowe cechy produktu
- Kompleksowy zakres pomiarów z konstrukcją ze stali nierdzewnej
- Dostępne wiele konfiguracji interfejsów ciśnienia
- Kompaktny i lekki projekt umożliwiający łatwą instalację
- regulowana kalibracja w skali zerowej i pełnej
- Wysokiej precyzji możliwości pomiarowe
- Całkowita integralność konstrukcyjna ze stali nierdzewnej
Zastosowania przemysłowe
- Pomiar ciśnienia gazów i płynów nieżrących przy użyciu stali nierdzewnej 316L
- Zastosowania w przemyśle morskim i lotniczym
- Monitorowanie procesów przemysłowych w sektorach naftowym, chemicznym, metalurgicznym, wytwarzania energii i hydrologicznym
- Integracja systemów sterowania hydraulicznego i pneumatycznego
Specyfikacje działania
| Zakres pomiaru | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Pojemność przeciążenia | ≤ 1,5 razy zakres znamionowy |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | 00,1% FS |
| Hysteresa | 00,1% FS |
| Stabilność długoterminowa | ±0,1% F.S./rok (typowy) ±0,2% F.S./rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,03%F.S/oC ((≤ 100KPa) ± 0,02%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,03%F.S/oC ((≤ 100KPa) ± 0,02%F.S/oC ((> 100KPa) |
| Temperatura kompensacyjna | 0-70oC ((≤10MPa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Odporność na wibracje | 10 g, 55 Hz ~ 2 kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,15 kg |
Konfiguracja sygnału wyjściowego
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
|---|---|---|
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody | |
| 0/1 ~ 5V 0/1~10V 0.5~4.5V |
5VDC |
Wytyczne dotyczące składania zamówień
Ważne rozważania dotyczące zamawiania
- Przed wyborem należy zweryfikować kompatybilność środka z materiałami kontaktującymi się z produktem
- Modele odporne na wybuchy nie obejmują głowic cyfrowych wyświetlaczy
- Przekaźniki z wyświetlaczami LCD lub LED wymagają minimalnego zasilania 20VDC
- Zainstalowanie urządzeń ochronnych przed błyskawicami i zapewnienie odpowiedniego uziemienia dla niezawodnej pracy
- W przypadku temperatury pracy poniżej -20oC należy określić uszczelki pierścienia O EPDM (zazwyczaj gumy fluorowej, o temperaturze od -20oC do 250oC)
- Domyślna długość kabla wynosi 1,5 m polietylenu - w razie potrzeby należy określić alternatywne materiały
- Poinformuj naszą firmę o specjalnych wymaganiach, w tym silnych wibracjach, siłach uderzeniowych lub zakłóceniach elektromagnetycznych
Wskazówka dotycząca zamówienia produktów
| Kod produktu | Opis |
|---|---|
| BP93420IB | Przekaźnik ciśnienia ogólnego |

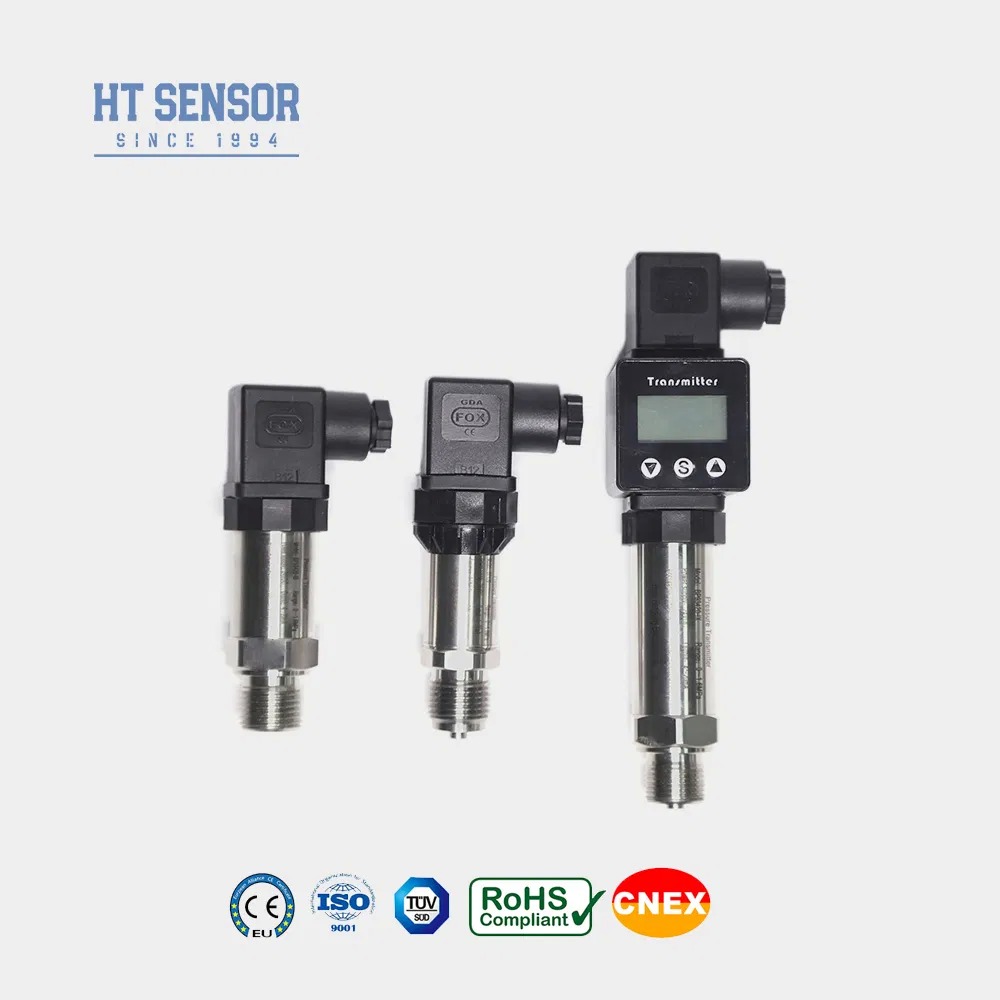

| BP93420IX | Wyświetlacz nadajnika ciśnienia |
| BP93420IE | Przesyłacz ciśnienia lotniczego odporny na wstrząsy |
| BP93420IIC/III | Przemysłowy nadajnik ciśnienia ogólny/ekran |
| BP93420IF | Przewodnik ciśnienia odporny na wilgoć |
| BP93420IIE/IIIE | Przewodnik ciśnienia |
| BP93420IN | Dedykowany nadajnik ciśnienia klimatyzacji |
| BP93420IC | Przekaźnik ciśnienia wysokiej temperatury |
| BP93420IQ1/IQ2 | Duży przewód/przekaźnik ciśnienia wysokiej temperatury |
Opcje konfiguracji
| Kod | Zasilanie | Kod | Sygnał wyjściowy |
|---|---|---|---|
| D1 | 24VDC | S1 | 4~20mADC |
| D2 | 5VDC | S2 | 1 ~ 5VDC |
| D3 | Pozostałe | S3 | 0~5VDC |
| S4 | 0~10mADC | ||
| S5 | 0~20mADC | ||
| S6 | 0~10VDC | ||
| S7 | 0.5~4.5VDC |
| Kod | Połączenie ciśnieniowe | Kod | Połączenie elektryczne | Kod | Rodzaj ciśnienia |
|---|---|---|---|---|---|
| J1 | M20x1.5 | B1 | Hirschmann | G | Ciśnienie pomiarowe |
| J2 | G1/2 | B2 | Wtyczka PG7 | A | Bezwzględna presja |
| J3 | G1/4 | B3 | Wyjście z przewodu kablowego | S | Ciśnienie odniesienia zamknięte |
| J4 | 7/16-20UNF | B4 | 2088 Obudowa przemysłowa | ||
| J5 | Pozostałe | B5 | 2088 Obudowa przemysłowa z wyświetlaczem | ||
| B6 | Pozostałe |
Częste pytania
Jakie są kluczowe cechy czujników ciśnienia?
Nasze nadajniki ciśnienia oferują wysoką precyzję, wyjątkową trwałość i niezawodną wydajność w różnych zastosowaniach przemysłowych.Dostępne są opcje dostosowywania do spełnienia specyficznych wymagań.
Mogę poprosić o specyfikacje?
Tak, nasz zespół inżynierów może opracować rozwiązania dostosowane do Twoich potrzeb.
Jaka jest wasza zdolność produkcyjna?
Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia miesięcznie, zapewniając obsługę zamówień na dużą skalę.Zalecamy skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem w celu koordynacji harmonogramów produkcji i dostawy.
Jaki jest typowy termin dostawy?
Standardowe modele są zazwyczaj wysyłane w ciągu 5-8 dni roboczych.
Czy są dostępne zniżki?
Oferujemy konkurencyjne ceny, z dostępnymi rabatami w przypadku zamówień hurtowych i nawiązujemy długoterminowe partnerstwa.
Jaką gwarancję i wsparcie posprzedażne zapewniacie?
Wszystkie produkty są objęte 24-miesięczną gwarancją od daty wysyłki. Nasz zespół posprzedażowy odpowiada na zapytania w ciągu 24 godzin i zapewnia zdalne wsparcie techniczne za pośrednictwem połączenia sieciowego komputera.
Product Highlights
Precyzyjny przetwornik ciśnienia 4-20 mA z konstrukcją ze stali nierdzewnej 316L, stopniem ochrony IP65 i dokładnością 0,5%. Możliwość dostosowania do różnych typów ciśnienia i zastosowań przemysłowych. Gotowość do eksportu dzięki konkurencyjnym cenom i możliwościom składania zamówień masowych.
