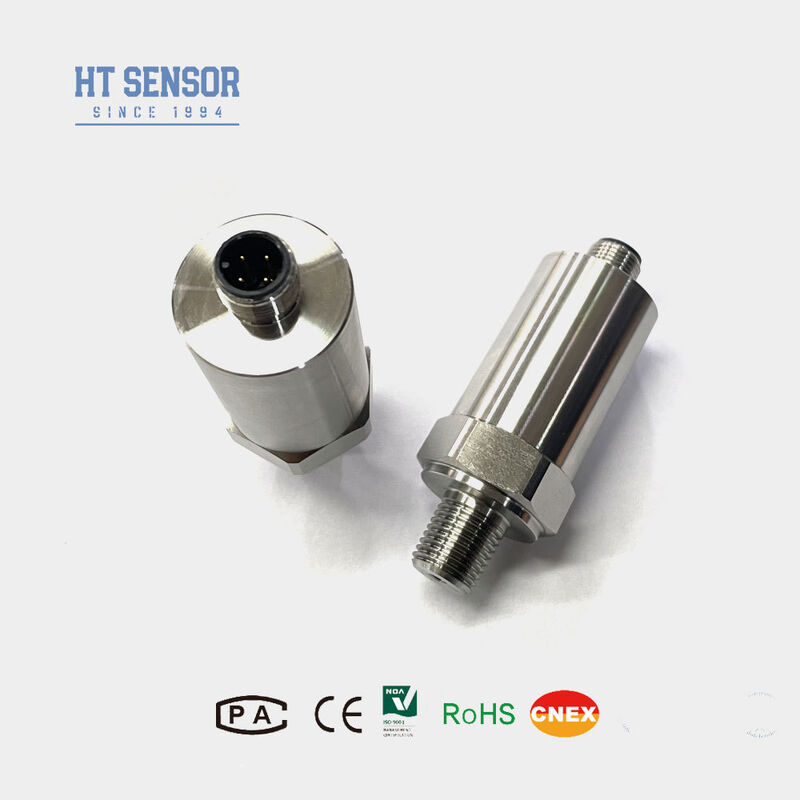

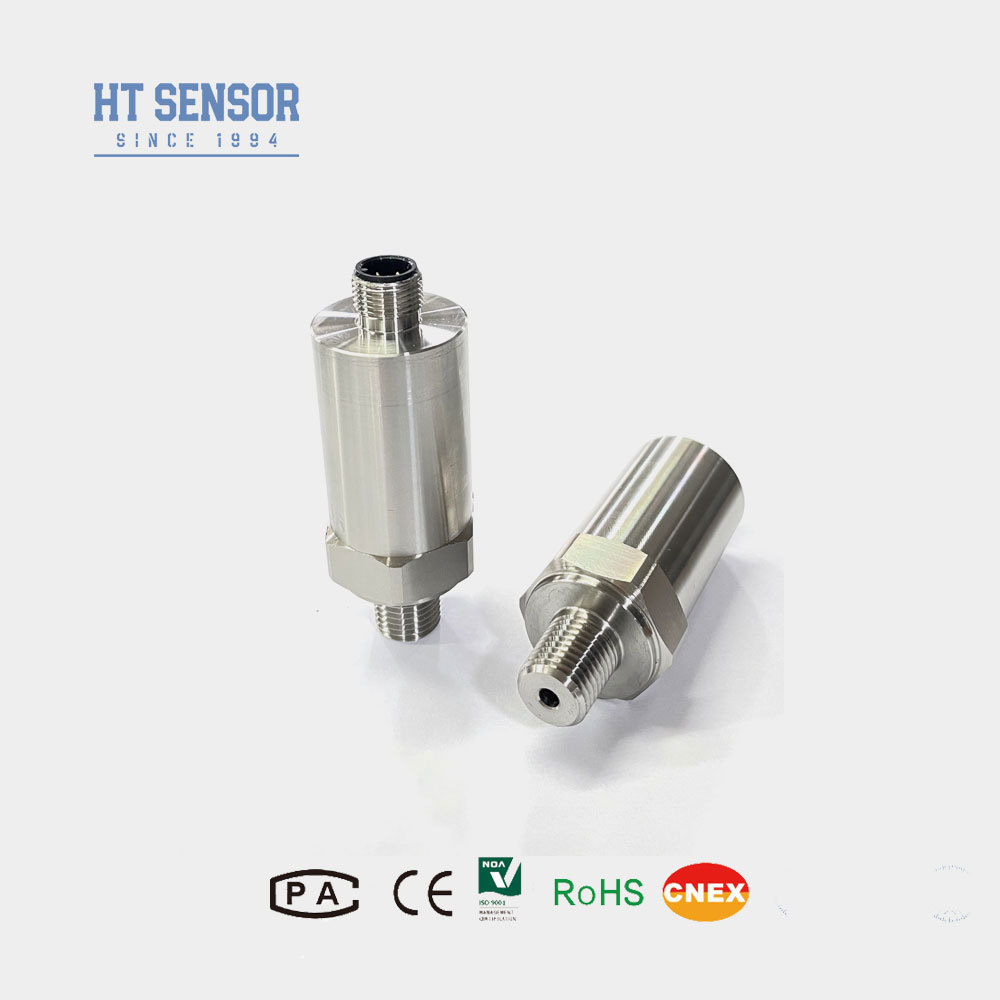

Czujnik ciśnienia przemysłowego BP156 Przewodnik ciśnienia z czujnikiem poziomu M12*1 G1/4
Product Details
| Nr modelu: | BP156 | Medium pomiarowe: | Płyn |
|---|---|---|---|
| Ocena dokładności: | 0,5g | Zakres ciśnienia: | 0 kpa ~ 10 kpa........ 40 MPa |
| Typ ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte | Temperatura odszkodowania: | -10 ℃ ~ 70 ℃ |
| Przeciążać: | ≤ 1,5 razy w zakresie znamionowego zakresu | Dokładność: | ± 0,25% (typ.) ± 0,5% (maks.) |
| Stabilność długoterminowa: | ± 0,1%FS/rok (typ.) ± 0,2%FS/rok (maks.) | Temperatura pracy: | -20ºC ~ 80ºC |
| Temperatura przechowywania: | -40ºC ~ 120ºC | Materiał przepony: | 316L |
| Waga: | ~0,25 kg | ||
| Podkreślić |
czujnik ciśnienia z krzemu z gwarancją,Wysokiej dokładności czujnik ciśnienia krzemowego,Przemysłowy czujnik ciśnienia krzemu |
||
Product Description
- Szeroki zakres pomiarów z konstrukcją ze stali nierdzewnej i różnymi formami interfejsów ciśnienia
- Konstrukcja ze stali nierdzewnej o klasie ochrony IP65
- Kalibracja regulowana w skali zerowej i pełnej
- Wysoka precyzja z całą strukturą ze stali nierdzewnej
- Pomiar ciśnienia gazów i płynów nieżrących ze stali nierdzewnej 316L
- Zastosowania w przemyśle morskim i lotniczym
- Przemysłowe procesy na miejscu, w tym ropy naftowej, chemicznej, metalurgicznej, wytwarzania energii i hydrologii
- Systemy sterowania hydraulicznego i pneumatycznego
| Zakres pomiaru | 0kPa ~ 10kPa...40MPa |
|---|---|
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowe) ±0,5% (maksymalne) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10MPa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex ia IIC T6 Ga |
| Ocena ochrony | IP65 |
| Waga | ~ 0,25 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
|---|---|---|
| 4 ~ 20 mA 0~10/20mA | 12~30VDC | 2/3/4 drutu |
| 0/1 ~ 5V 0/1~10V 0.5~4.5V | 5VDC | 3 przewody |
- Upewnij się, że medium pomiarowe jest kompatybilne z częściami kontaktowymi produktu
- Produkty typu wybuchoodporne nie obejmują głowic cyfrowych wyświetlaczy
- W przypadku nadajników z głowicami wyświetlaczy LCD lub LED zasilanie nie powinno być mniejsze niż 20VDC
- Zainstalować urządzenia ochronne przed błyskawicami i zapewnić odpowiednie uziemienie do niezawodnej pracy
- W przypadku temperatur pracy poniżej -20oC wybierz uszczelnienie z pierścieniem O EPDM zamiast gumy fluorowej
- Domyślna długość kabla wynosi 1,5 m (materiał polietylenowy) - należy określić alternatywy w kolejności
- Poinformuj nas o specjalnych wymaganiach, w tym silnych wibracjach, siłę uderzenia lub zakłóceniach elektromagnetycznych
| Kod | Projekt budowy |
|---|---|
| 5 | Wtyczka Packarda |
| 6 | Zamknięty kabel bezpośredniego wyjścia 1,5 metra |
| 7 | Mini złącze Hirschmanna |
| 8 | Duży złącze Hirschmanna |
| Kod | Zasilanie |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Pozostałe |
| Kod | Sygnał wyjściowy |
|---|---|
| S1 | 4~20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Kod | Połączenie ciśnieniowe |
|---|---|
| J1 | M20x1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Pozostałe ((¢50.4 Flanka) |
| Kod | Połączenie elektryczne |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Kabel zamknięty wylot 1,5 metra |
| B4 | Pozostałe |
| Kod | Rodzaj ciśnienia |
|---|---|
| G | Ciśnienie pomiarowe |
| A | Bezwzględna presja |
| S | Ciśnienie odniesienia zamknięte |
Product Highlights
BP156 Przekaźnik ciśnieniaPrzekaźnik ciśnienia BP156 wykorzystuje jako element pomiarowy sygnał z olejem wypełnionego rdzenia izolacyjnego membrany izolacyjnej odpornej na ciśnienie z krzemu serii HT.Obwód przetwarzania sygnału znajduje się wewnątrz obudowy ze stali nierdzewnejProdukt został poddany ...
