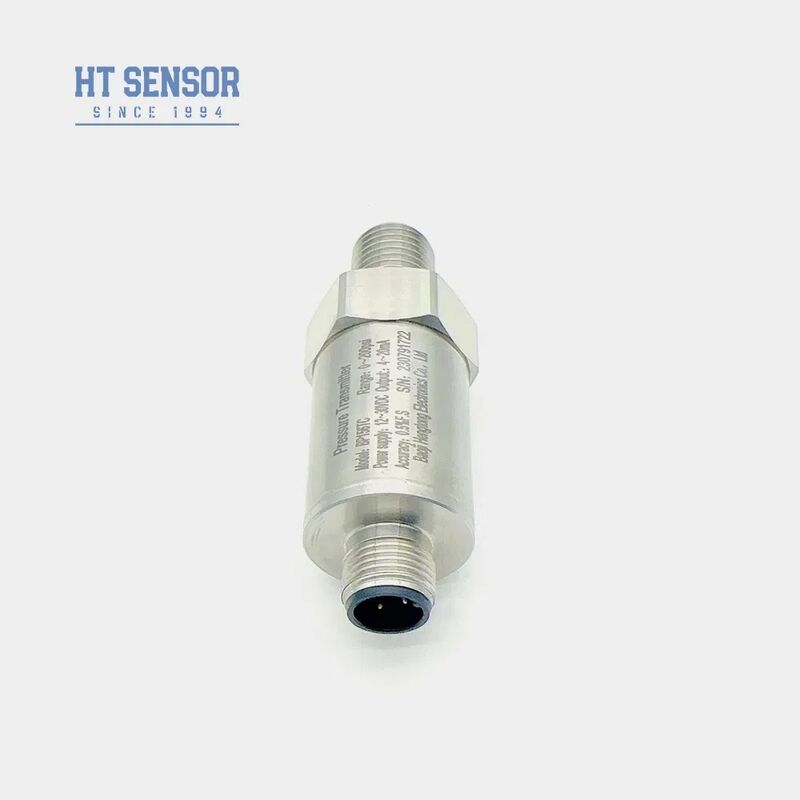

Hengtong BP156 Mały czujnik ciśnienia M12
Szczegóły produktu
| Nr modelu: | BP156 | Medium pomiarowe: | Płyn |
|---|---|---|---|
| Ocena dokładności: | 0,5g | Zakres ciśnienia: | 0kPa~10kPa...40MPa |
| Ocena IP: | IP65 | Typ ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Materiał obudowy: | 316LS.S. lub 304S.S. | Temperatura odszkodowania: | -10 ℃ ~ 70 ℃ |
| Temperatura pracy: | -20ºC ~ 80ºC | Temperatura przechowywania: | -40ºC ~ 120ºC |
| Materiał przepony: | 316L | Rezystancja izolacji: | 100MΩ 100VDC |
| Waga: | ~0,25 kg | ||
| Podkreślić |
M12 czujnik nadajnika ciśnienia,małe nadajniki ciśnienia oleju,czujnik ciśnienia z krzemu z gwarancją |
||
Opis produktu
Przetwornik ciśnienia BP156 wykorzystuje technologię rdzenia olejowego z membraną izolacyjną odporną na ciśnienie krzemowe serii HT jako element pomiarowy sygnału. Obwód przetwarzania sygnału mieści się w obudowie ze stali nierdzewnej, przekształcając sygnały z czujnika na standardowe sygnały wyjściowe. Rygorystyczne testy i selekcja starzeniowa komponentów, półproduktów i gotowych produktów zapewniają stabilną i niezawodną wydajność.
- Szeroki zakres pomiarowy ze stalową konstrukcją
- Dostępne liczne konfiguracje interfejsu ciśnieniowego
- Stopień ochrony IP65 z obudową ze stali nierdzewnej
- Możliwość regulacji zera i pełnej skali
- Wysoka dokładność pomiaru
- Pomiar ciśnienia gazów i cieczy niekorozyjnych przy użyciu stali nierdzewnej 316L
- Zastosowania w przemyśle morskim i lotniczym
- Monitorowanie procesów przemysłowych w przemyśle naftowym, chemicznym, metalurgicznym, energetycznym i hydrologicznym
- Układy sterowania hydraulicznego i pneumatycznego
| Zakres pomiarowy | 0kPa ~ 10kPa…5MPa |
|---|---|
| Typ ciśnienia | Ciśnienie manometryczne, ciśnienie bezwzględne, ciśnienie hermetyczne |
| Przeciążenie | ≤ 1,5 razy zakresu znamionowego |
| Dokładność @ 25ºC | ±0,25% (Typ.) ±0,5% (Maks.) |
| Powtarzalność i histereza | 0,02%F.S(Typ.) 0,05%F.S(Maks.) |
| Długoterminowa stabilność | ±0,1%F.S/Rok(Typ.) ±0,2%F.S/Rok(Maks.) |
| Dryft temperatury punktu zerowego | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Dryft temperatury pełnej skali | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Pasmo przenoszenia | 2,4 kHz |
| Temperatura kompensacji | 0-70ºC(≤10mpa, konfigurowalna) |
| Temperatura pracy | -20ºC~80ºC |
| Temperatura przechowywania | -40ºC~120ºC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiał obudowy | 304,316L |
| Materiał membrany | 316L |
| Rezystancja izolacji | 100MΩ 100VDC |
| Stopień ochrony przeciwwybuchowej | Ex ia IIC T6 Ga |
| Stopień ochrony | IP66 |
| Waga | ~0,25kg |
| Sygnał wyjściowy | Napięcie zasilania | Typ wyjścia |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 przewody |
| 0~10/20mA | 3 przewody | |
| 0/1~5V 0/1~10V 0,5~4,5V | 5VDC |
- Upewnij się, że mierzone medium jest kompatybilne z materiałami kontaktowymi produktu
- Modele przeciwwybuchowe nie zawierają cyfrowych głowic wyświetlaczy
- W przypadku przetworników z głowicami wyświetlaczy LCD lub LED, zasilanie nie powinno być niższe niż 20VDC
- Zainstaluj urządzenia ochrony odgromowej i zapewnij prawidłowe uziemienie dla niezawodnej pracy
- W przypadku temperatur pracy poniżej -20ºC, wybierz uszczelki O-ring z EPDM zamiast standardowej gumy fluorowej
- Domyślna długość kabla wynosi 1,5 m z materiału polietylenowego - określ alternatywy przy zamawianiu
- Poinformuj nas o specjalnych wymaganiach, w tym o silnych wibracjach, siłach uderzenia lub zakłóceniach elektromagnetycznych
| BP15X | Analogowy przetwornik ciśnienia |
|---|---|

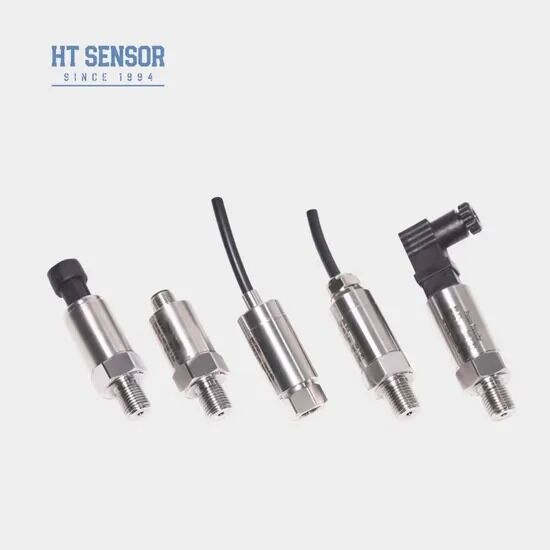

| Budowa zewnętrzna | 5: Wtyczka Packard | 6: Uszczelniony bezpośredni kabel wyjściowy 1,5 metra | 7: Złącze Mini Hirschmann | 8: Duże złącze Hirschmann |
| Zakres pomiarowy | 0kPa ~ 10kPa…5MPa (0-X)Kpa lub MPa, gdzie X oznacza rzeczywisty zakres pomiarowy |
| Zasilanie | D1: 24VDC | |
| Sygnał wyjściowy | S1: 4~20mADC | |
| Przyłącze ciśnieniowe | J1: M20×1,5 | J2: G1/2 | J3: G1/4 | J4: 7/16-20UNF | J5: Inne (¢50.4 Kołnierz) |
| Połączenie elektryczne | B1: Hirschmann | B2: PG7 | B3: Uszczelnione wyjście kablowe 1,5 metra | B4: Inne |
| Typ ciśnienia | G: Ciśnienie manometryczne | A: Ciśnienie bezwzględne | S: Ciśnienie odniesienia hermetyczne |
- Jakie są cechy twoich przetworników czujników ciśnienia?
- Wysoka precyzja, trwałość i doskonała wydajność. Dostępne dostosowywanie.
- Czy mogę dostosować specjalne specyfikacje?
- Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Zapewniamy usługi OEM i ODM.
- Jaka jest twoja zdolność produkcyjna?
- Nasze zakłady produkcyjne mogą wyprodukować do 30 000 przetworników czujników ciśnienia miesięcznie, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień. Zaleca się jednak wcześniejszy kontakt z naszym zespołem sprzedaży w celu zapewnienia sprawnej produkcji i harmonogramu dostaw.
- Jaki jest typowy okres dostawy?
- 5-8 dni roboczych dla modeli standardowych. Produkty niestandardowe mogą się różnić.
- Jak wyceniane są produkty? Jakieś rabaty?
- Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
- Jaka jest gwarancja na twoje produkty? I obsługa posprzedażna?
- Nasz okres gwarancji wynosi 24 miesiące po wysyłce, a nasza obsługa posprzedażna odpowie na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
