HT30 Komórka czujnika ciśnienia z czujnikiem poziomu napięcia przewodu łączonego

HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor
HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor
Podstawowe informacje
Orzecznictwo: RoHS
Minimalne zamówienie: 5
Cena: 20
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Nr modelu: HT30 Sygnał wyjściowy: Typ analogowy
Proces produkcyjny: Integracja Tworzywo: Stal nierdzewna
Typ okablowania: Czteroprzewodowy Medium pomiarowe: Gaz i ciecz
Ocena IP: ip65 Moc: 1,5 mA
Wyjście: Woltaż Nitka: G1/4 i tak dalej
Impedancja wejściowa: 2,5 kΩ ~ 6kΩ Impedancja wyjściowa: 2,5 kΩ ~ 6kΩ
Temperatura pracy: -20~80°C Temperatura przechowywania: -40~125°C
Waga: ~63g
Podkreślić:

HT30 czujnik ciśnienia łączący nitki

,

czujnik ciśnienia z krzemu z gwarancją

,

komórka czujnika poziomu napięcia węzła

opis produktu

HT30 Komórka czujnika ciśnienia z czujnikiem poziomu napięcia przewodu łączonego
HT30 Silkonowy czujnik ciśnienia piezoresystywnego
Czujnik ciśnienia piezoresystywnego z krzemu HT30 jest bardzo stabilnym, rozproszonym pierwiastkiem z krzemu, który wykorzystuje efekt piezoresystywny do pomiaru ciśnienia cieczy i gazu.Pozostałe maszyny, z wyłączeniem tych objętych pozycją 8528, czujnik ten nadaje się do wielu wymagających zastosowań.

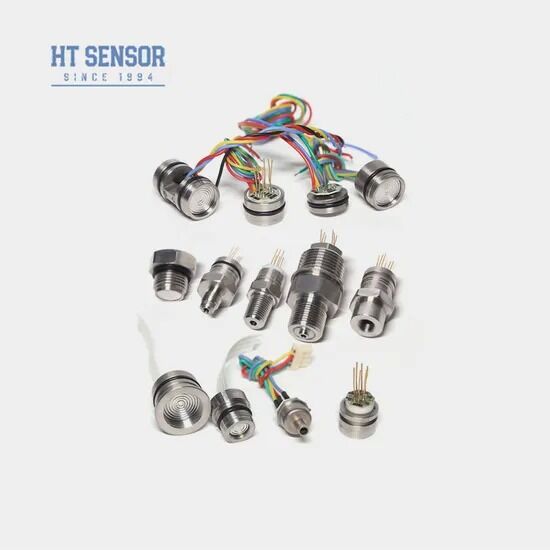

HT30 Komórka czujnika ciśnienia z czujnikiem poziomu napięcia przewodu łączonego 0
Cechy produktu
  • Zaawansowana technologia z obudową ze stali nierdzewnej 316L i najwyższej jakości materiałami membranowymi, w tym tytanem i Hastelloyem
  • Obwody grubofilmowe do precyzyjnej kompensacji temperatury i korekcji punktu zerowego
  • Dostępne opcje interfejsu wielu wątków
  • Wylotowa konstrukcja jednorazowa o kompaktowych rozmiarach i wysokiej niezawodności
Wnioski
  • Miejsca przetwarzania przemysłowego, w tym ropy naftowej, chemicznej, metalurgicznej, energetycznej i hydrologicznej
  • Przemysł morski i lotniczy
  • Systemy sterowania hydraulicznego i pneumatycznego
  • Aplikacje kontroli procesów
Wydajność elektryczna
  • Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
  • Impedancja wejściowa: 2,5KΩ~6KΩ
  • Impedancja wyjściowa: 2,5KΩ~6KΩ
  • Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów wysokotemperaturowych
Parametry wydajności
Zakres pomiaru Rozmiar (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absolute ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Zapełnione 3500KPaS, 7MPaS, 10MPaS, 20MPaS
Parametry Rodzaj Maksymalnie Jednostka
Nieliniowość ± 0.15 ± 0.3 % F.S.
Powtarzalność 0.05 0.1 % F.S.
Hysteresa 0.05 0.1 % F.S.
Zerowy wynik offsetowy 0± 1 0±2 mV
Wydajność pełnej skali (≤20KPa) 50±10 50±30 mV
Wydajność w pełnej skali (≥ 35 kPa) 100±10 100±30 mV
Zero Ofset Temp. Drift (≤20KPa) ± 1 ±2 % F.S.
Temperatura zerowa przesunięcia (≥ 35 kPa) ± 0.5 ± 1 % F.S.
Zmiany temperatury w pełnej skali (≤ 20 KPa) ± 1 ±2 % F.S.
Ściganie temperatury w pełnej skali (≥ 35 kPa) ± 0.5 ± 1 % F.S.
Kompensacja temperatury (≤20KPa) 0 ~ 50 oC
Kompensowana temperatura (≥ 35 kPa) 0 ~ 70 oC
Temperatura pracy -20~80 oC
Temperatura przechowywania -40~125 oC
Dopuszczalne przeciążenie Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa
Ciśnienie wybuchowe 5x pełna skala
Stabilność długoterminowa 0.2 % F.S./Rok
Materiał przewodu 316L
Odporność na izolację ≥ 200MΩ 100VDC
Wibracje Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz
Szok. 100 g, 11 min.
Czas reakcji ≤ 1 ms
O-ring Seal Kauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniający Olej krzemowy
Waga ~ 63 g
Parametry są badane w następujących warunkach: 1,5 mA @ 25°C
HT30 Komórka czujnika ciśnienia z czujnikiem poziomu napięcia przewodu łączonego 1 HT30 Komórka czujnika ciśnienia z czujnikiem poziomu napięcia przewodu łączonego 2 HT30 Komórka czujnika ciśnienia z czujnikiem poziomu napięcia przewodu łączonego 3
Połączenie elektryczne i rekompensata
HT30 Komórka czujnika ciśnienia z czujnikiem poziomu napięcia przewodu łączonego 4
Przykłady wyboru
HT30 Komórka czujnika ciśnienia z czujnikiem poziomu napięcia przewodu łączonego 5
Wskazówki dotyczące zamawiania
  • Zapewnienie odpowiedniego dopasowania pomiędzy rozmiarem rdzenia a obudową nadajnika dla wymaganej szczelności powietrza
  • Wyrównanie obudowy pionowo i stosowanie równego ciśnienia podczas montażu, aby uniknąć uszkodzenia płyty kompensacyjnej
  • Należy podać specjalne instrukcje podczas zamawiania, jeśli medium pomiarowe jest niezgodne z materiałem diafragmy 316L
  • Unikaj naciskania na przepuklę czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu
  • Utrzymuj otwarte na atmosferę otwory rdzenia miernika ciśnienia i zapobiegaj wprowadzaniu wody, pary lub środków korozyjnych
  • Odwołanie do rzeczywistej etykiety rdzenia dla wszelkich zmian konfiguracji prowadzenia szpilki
Jakość i produkcja
HT30 Komórka czujnika ciśnienia z czujnikiem poziomu napięcia przewodu łączonego 6 HT30 Komórka czujnika ciśnienia z czujnikiem poziomu napięcia przewodu łączonego 7 HT30 Komórka czujnika ciśnienia z czujnikiem poziomu napięcia przewodu łączonego 8 HT30 Komórka czujnika ciśnienia z czujnikiem poziomu napięcia przewodu łączonego 9 HT30 Komórka czujnika ciśnienia z czujnikiem poziomu napięcia przewodu łączonego 10 HT30 Komórka czujnika ciśnienia z czujnikiem poziomu napięcia przewodu łączonego 11
Częste pytania
Jakie są cechy czujników ciśnienia?
Wysoka precyzja, trwałość i doskonała wydajność.
Czy mogę dostosować specjalne specyfikacje?
Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
Jaka jest wasza zdolność produkcyjna?
Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy..
Jaki jest typowy czas dostawy?
5 do 8 dni roboczych dla modeli standardowych.
Jakie są ceny produktów?
Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
Jaka jest gwarancja na pańskie produkty?
Nasz czas gwarancji wynosi 24 miesiące od wysyłki, a nasz zespół posprzedażowy odpowie na pytania w ciągu 24 godzin.
