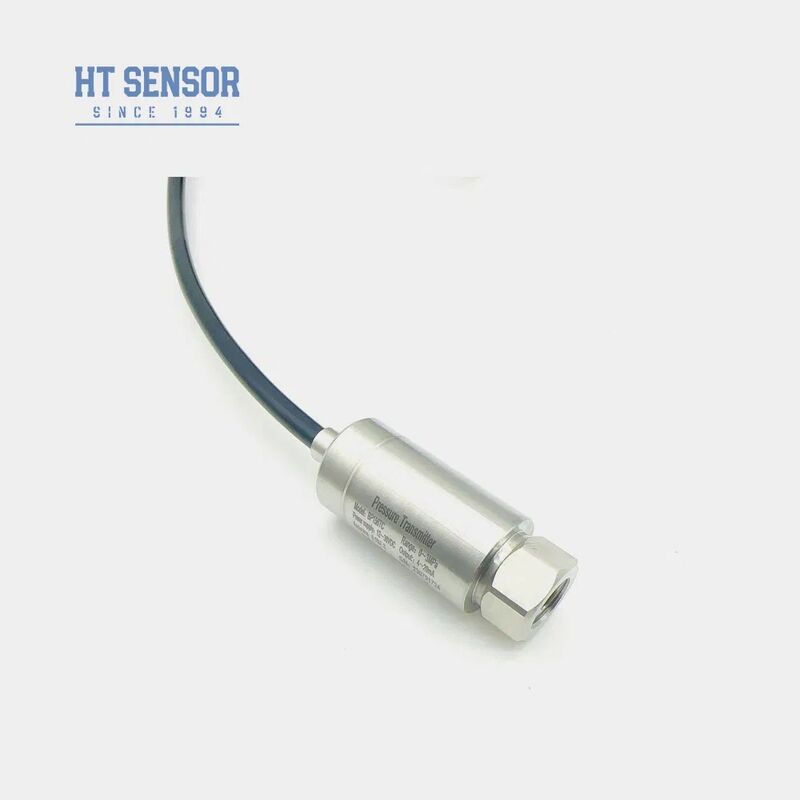

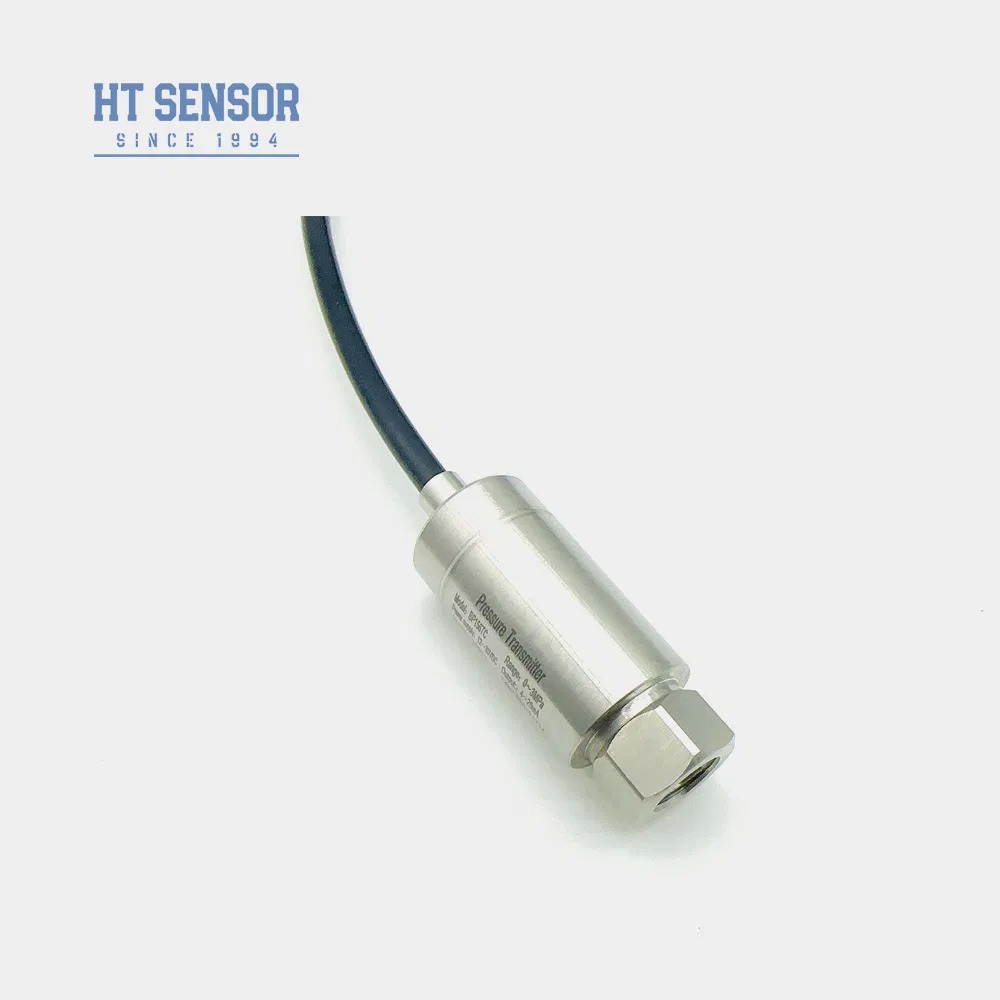

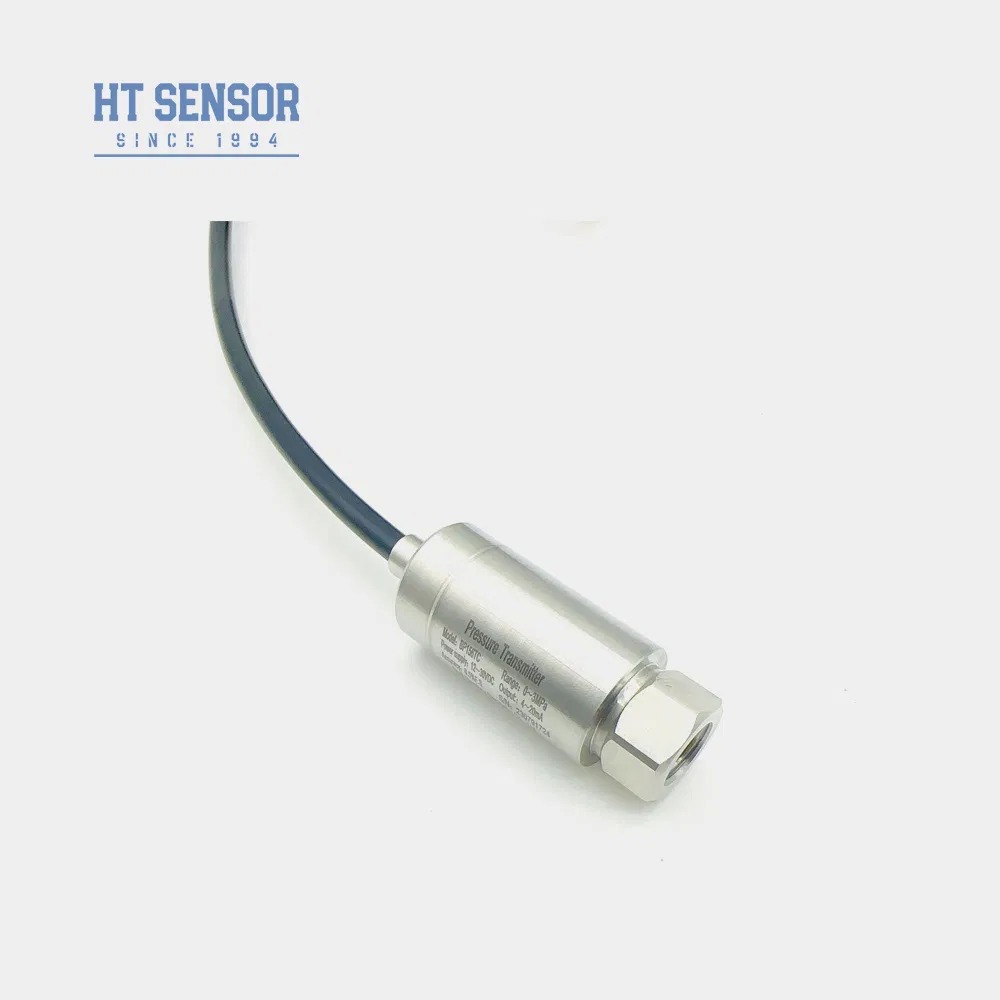

Przetwornik ciśnienia BP156
Przetwornik ciśnienia BP156 to ekonomiczne rozwiązanie opracowane specjalnie dla sprężarek powietrza i urządzeń chłodniczych. Wykorzystując najnowszą technologię i wyposażony w wysokowydajny obwód nadajnika opracowany niezależnie przez naszą firmę, nadajnik ten oferuje kompaktowe wymiary, dużą odporność na wilgoć i doskonałe właściwości przeciwzakłóceniowe. Rygorystyczne testy i selekcja starzenia komponentów, półproduktów i wyrobów gotowych zapewniają stabilne i niezawodne działanie.
Cechy produktu
- Szeroki zakres pomiarowy dzięki konstrukcji ze stali nierdzewnej
- Dostępnych jest wiele konfiguracji interfejsu ciśnieniowego
- Kompaktowa i lekka konstrukcja
- Regulowana kalibracja zera i pełnej skali
- Wysoka precyzja w przypadku całej konstrukcji ze stali nierdzewnej
Aplikacje
- Pomiar ciśnienia niekorozyjnych gazów i cieczy przy użyciu stali nierdzewnej 316L
- Zastosowania w przemyśle morskim i lotniczym
- Procesy przemysłowe, w tym ropa naftowa, chemia, metalurgia, wytwarzanie energii i hydrologia
- Hydrauliczne i pneumatyczne układy sterowania
Parametry wydajności
| Parametr | Specyfikacja |
|---|
| Zakres pomiarowy | 0kPa ~ 10kPa…5MPa |
| Typ ciśnienia | Ciśnienie manometryczne, ciśnienie absolutne, ciśnienie uszczelnione |
| Przeciążać | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25°C | ±0,25% (typowo) ±0,5% (maksymalnie) |
| Powtarzalność i histereza | 0,02% pełnej skali (typ.) 0,05% pełnej skali (maks.) |
| Długoterminowa stabilność | ±0,1% FS/rok (typ.) ±0,2% FS/rok (maks.) |
| Dryf temperatury punktu zerowego | ±0,02%FS/°C(≤100KPa) ±0,01%FS/°C(>100KPa) |
| Dryft temperaturowy w pełnej skali | ±0,02%FS/°C(≤100KPa) ±0,01%FS/°C(>100KPa) |
| Odpowiedź częstotliwościowa | 2,4 kHz |
| Temperatura kompensacji | 0-70°C (≤10 MPa, konfigurowalne) |
| Temperatura pracy | -20°C~80°C |
| Temperatura przechowywania | -40°C~120°C |
| Wibracja | 10 g, 55 Hz ~ 2 kHz |
| Materiał obudowy | 304, 316L |
| Materiał membrany | 316L |
| Rezystancja izolacji | 100MΩ 100VDC |
| Ocena przeciwwybuchowa | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Uszczelka typu O-ring | Guma fluorowa |
| Waga | ~0,05 kg |
Specyfikacje sygnału wyjściowego
| Sygnał wyjściowy | Napięcie zasilania | Typ wyjścia |
|---|
| 4 ~ 20 mA | 12 ~ 30 V prądu stałego | Przewód 2/3/4 |
| 0 ~ 10/20 mA | | 3 przewody |
0/1 ~ 5 V
0/1 ~ 10 V
0,5 ~ 4,5 V | 5 V prądu stałego | |
Przykłady selekcji
Informacje o zamawianiu
Ważne wskazówki dotyczące zamawiania
- Upewnij się, że mierzone medium jest kompatybilne z częściami kontaktowymi produktu
- Produkty przeciwwybuchowe nie zawierają cyfrowych głowic wyświetlaczy
- Dla przetworników z wyświetlaczem LCD lub LED napięcie zasilania nie powinno być niższe niż 20VDC
- Zainstaluj urządzenia odgromowe i zapewnij odpowiednie uziemienie, aby zapewnić niezawodne działanie
- W przypadku temperatur roboczych poniżej -20°C należy wybrać uszczelkę typu O-ring z EPDM zamiast gumy fluorowej
- Domyślna długość kabla wynosi 1,5 m (materiał polietylenowy); w razie potrzeby określić materiały alternatywne
- Powiadom nas o specjalnych wymaganiach, w tym o silnych wibracjach, sile uderzenia lub zakłóceniach elektromagnetycznych
Przewodnik po zamówieniach
BP15X | Analogowy przetwornik ciśnienia

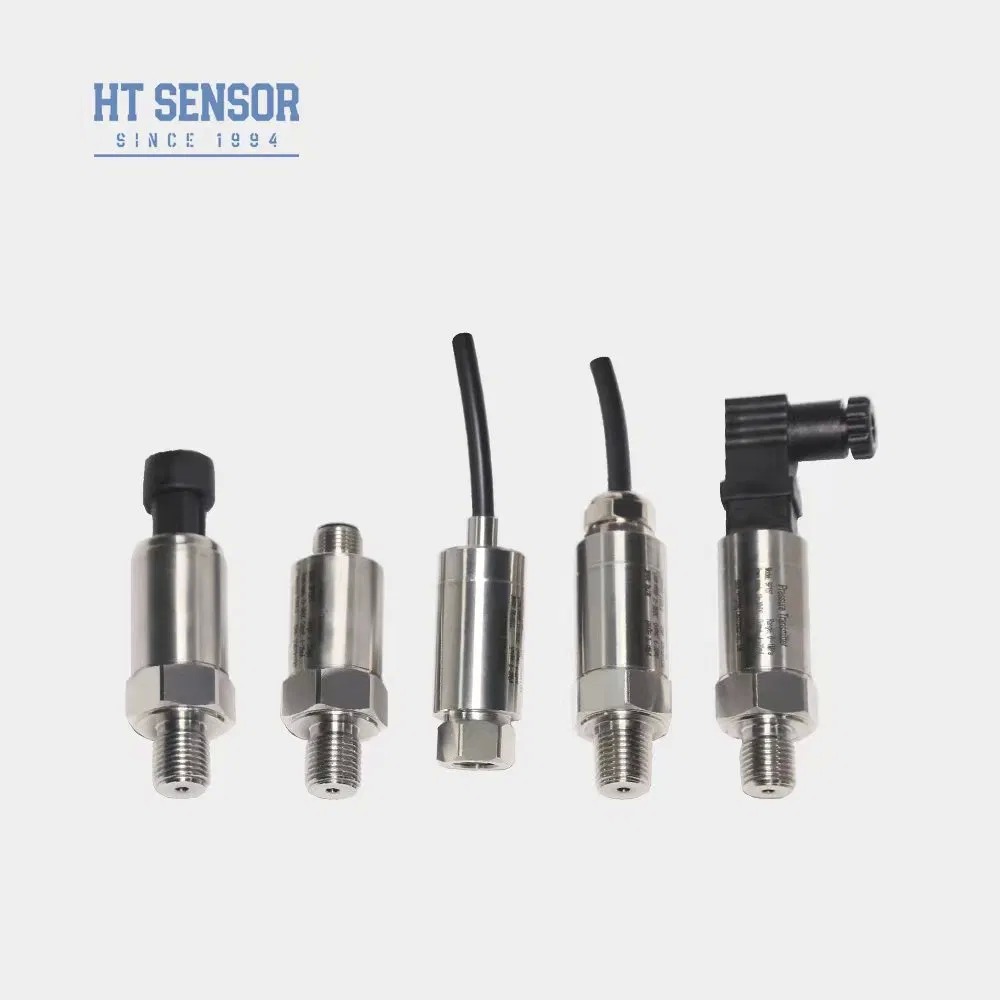

| Kod | Konstrukcja zarysu |
|---|
| 5 | Wtyczka Packarda |
| 6 | Uszczelniony kabel wyjścia bezpośredniego o długości 1,5 metra |
| 7 | Złącze Mini Hirschmanna |
| 8 | Duże złącze Hirschmanna |
| Kod | Zasilanie |
|---|
| D1 | 24 V prądu stałego |
| D2 | 5 V prądu stałego |
| D3 | Inny |
| Kod | Sygnał wyjściowy |
|---|
| S1 | 4 ~ 20 mADC |
| S2 | 1 ~ 5 V prądu stałego |
| S3 | 0 ~ 5 V prądu stałego |
| S4 | 0~10mADC |
| S5 | 0 ~ 20 mADC |
| S6 | 0 ~ 10 V prądu stałego |
| S7 | 0,5 ~ 4,5 V prądu stałego |
| Kod | Przyłącze ciśnieniowe |
|---|
| J1 | M20×1,5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 16.07-20UNF |
| J5 | Inne (kołnierz ¢50,4) |
| Kod | Podłączenie elektryczne |
|---|
| B1 | Hirschmanna |
| B2 | PG7 |
| B3 | Uszczelnione gniazdo kablowe o długości 1,5 metra |
| B4 | Inny |
| Kod | Typ ciśnienia |
|---|
| G | Wskaźnik ciśnienia |
| A | Ciśnienie absolutne |
| S | Uszczelnione ciśnienie odniesienia |
Często zadawane pytania
Jakie są cechy przetworników czujników ciśnienia?
Wysoka precyzja, trwałość i doskonała wydajność. Możliwość dostosowania.
Czy mogę dostosować specjalne specyfikacje?
Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM.
Jaka jest Twoja zdolność produkcyjna?
Nasze zakłady produkcyjne są w stanie wyprodukować do 30 000 przetworników ciśnienia miesięcznie, dzięki czemu jesteśmy w stanie w pełni sprostać wymaganiom zamówień o dużej skali. Zaleca się jednak wcześniejszy kontakt z naszym zespołem sprzedaży, aby zapewnić płynny harmonogram produkcji i dostaw.
Jaki jest typowy okres dostawy?
5 ~ 8 dni roboczych dla modeli standardowych. Produkty niestandardowe mogą się różnić.
Jak kształtują się ceny produktów? Jakieś zniżki?
Konkurencyjne ceny z rabatami przy zamówieniach hurtowych lub przy współpracy z długoterminowymi partnerami.
Jaka jest gwarancja na Wasze produkty? A obsługa posprzedażna?
Nasz czas gwarancji wynosi 24 miesiące od wysyłki, a nasz zespół obsługi posprzedażnej odpowie na Twoje pytania w ciągu 24 godzin. Zawsze dostępne jest zdalne nauczanie poprzez sieć komputerową.
