Szczegóły informacji

Nr modelu:	BP156	Medium pomiarowe:	Płyn
Ocena dokładności:	0,2 g	Zakres ciśnienia:	0kpa~10kpa...5MPa
Ocena IP:	ip65	Typ ciśnienia:	Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte
Materiał obudowy:	316L	Temperatura odszkodowania:	-10 ℃ ~ 70 ℃
Temperatura pracy:	-20ºC ~ 80ºC	Temperatura przechowywania:	-40ºC ~ 120ºC
Materiał przepony:	316L	Rezystancja izolacji:	100MΩ 100VDC
Ocena przeciwwybuchowości:	Ex db IIC T6 Gb	uszczelka:	Guma fluoroi
Waga:	~ 0,05 kg
Podkreślić:	316L czujnik ciśnienia ze stali nierdzewnej , Przekaźnik ciśnienia oleju i gazu 4-20mA , HTsensor przetwornik ciśnienia z gwarancją

opis produktu

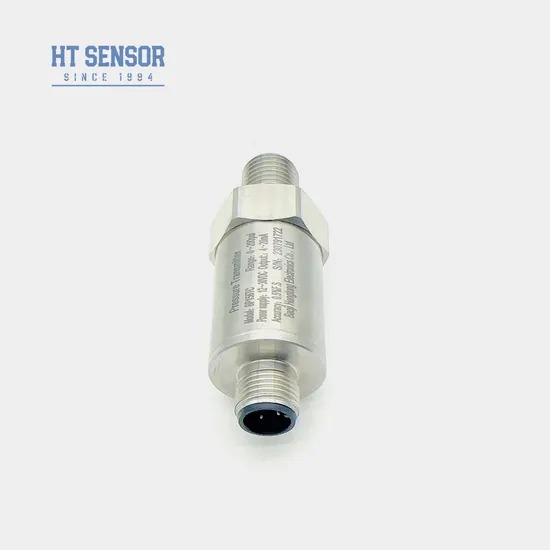

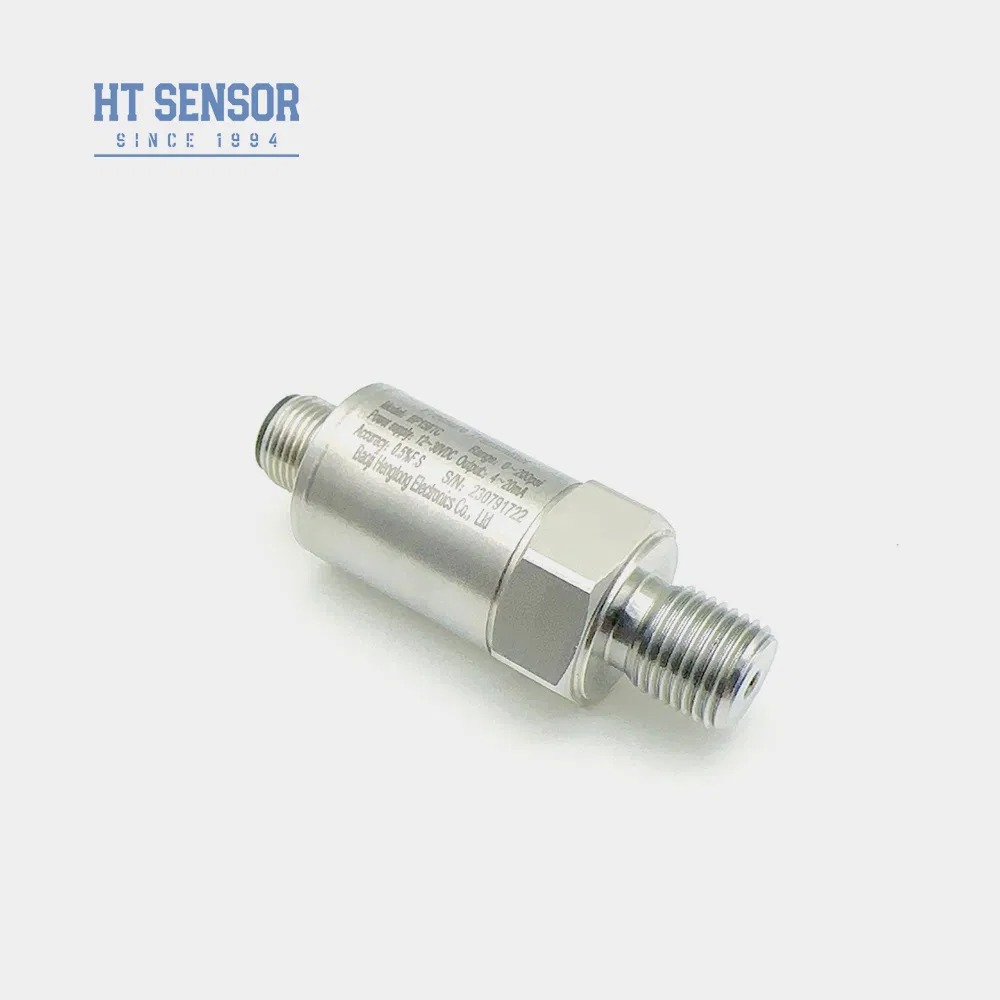

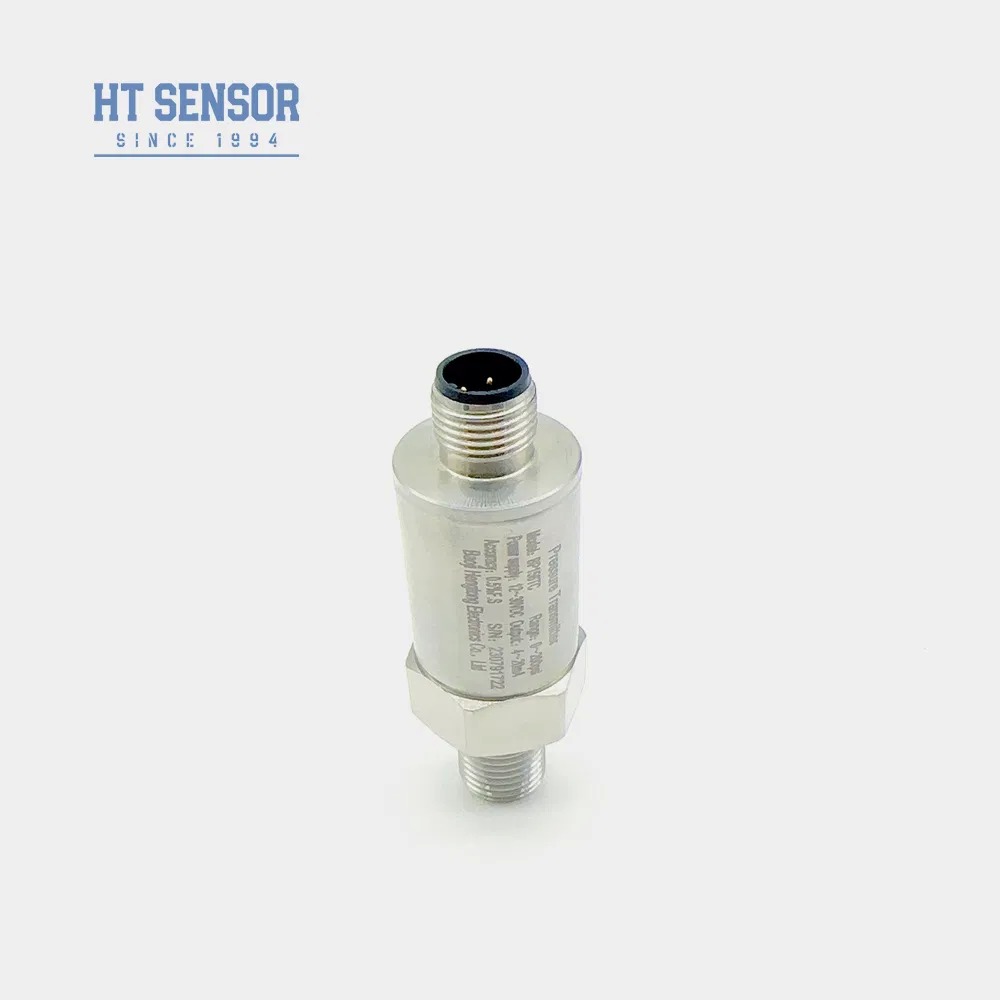

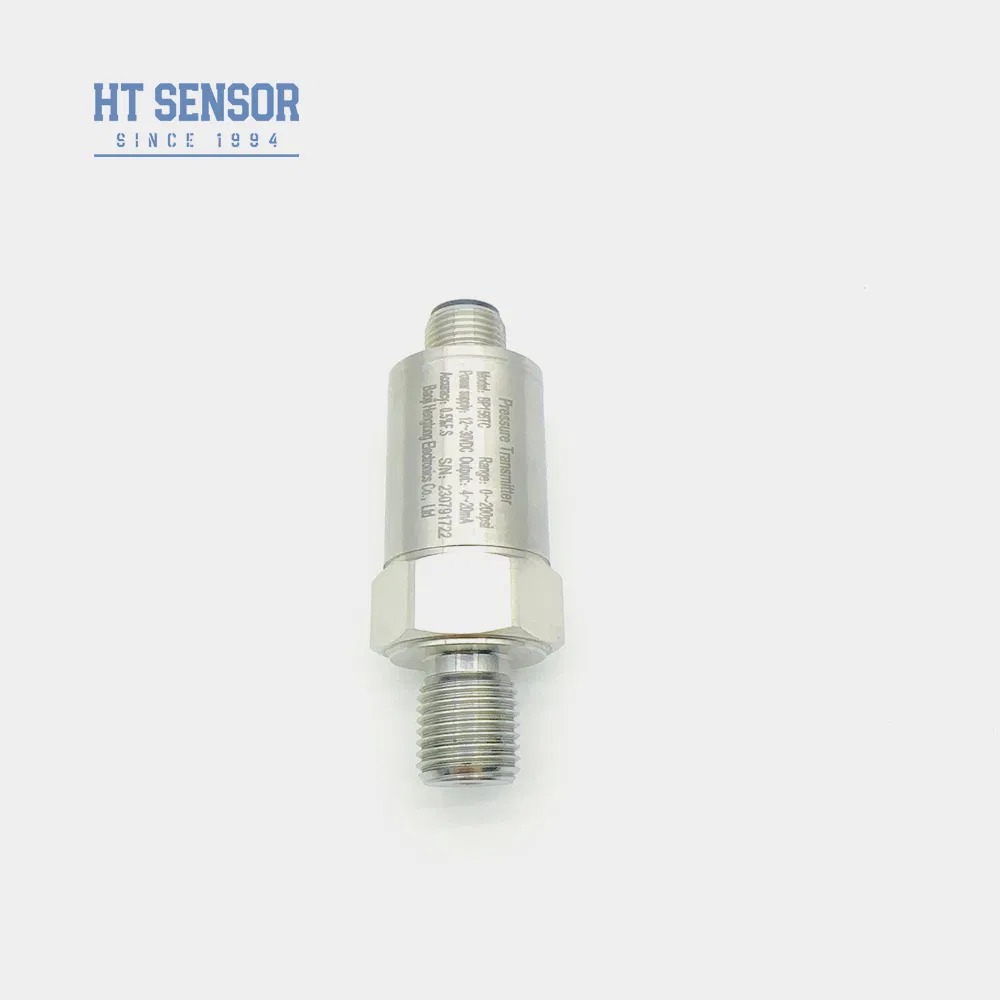

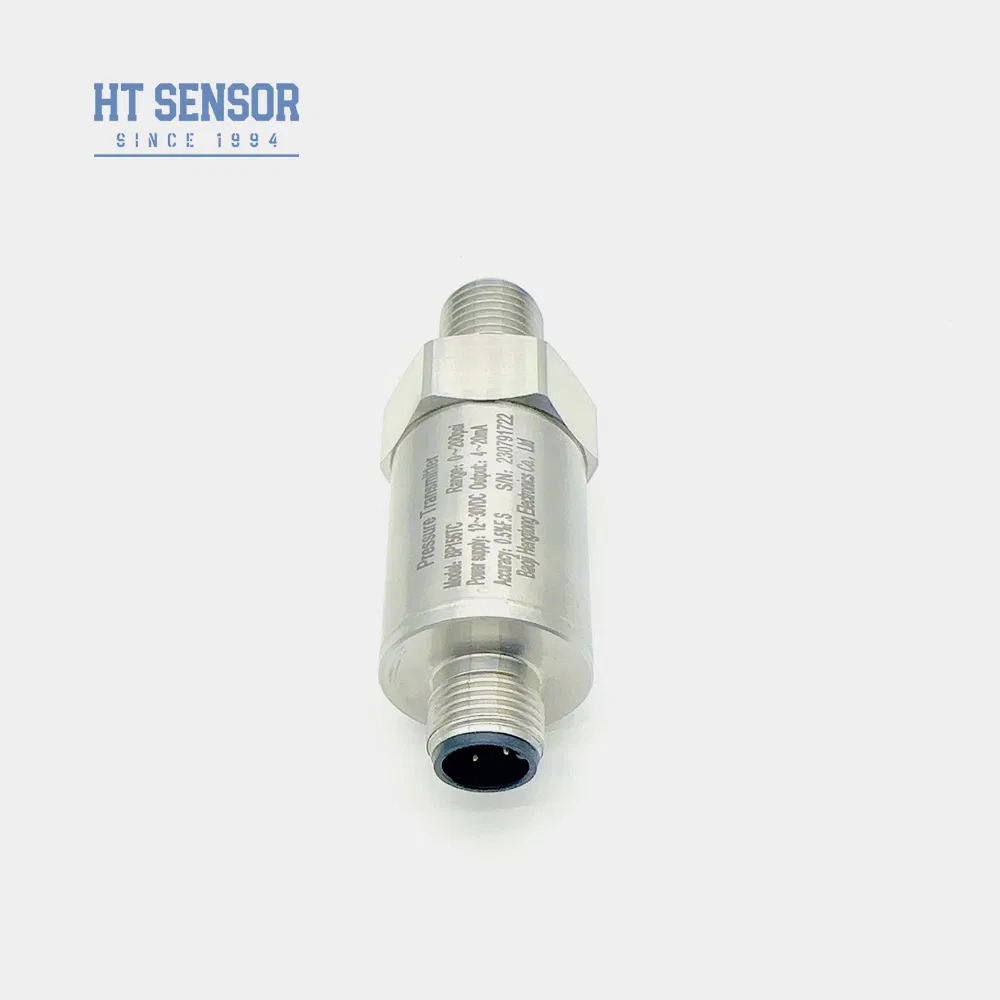

Przetwornik ciśnienia BP156

Przetwornik ciśnienia BP156 wykorzystuje technologię rdzenia olejowego z membraną izolacyjną odporną na ciśnienie serii HT jako element pomiarowy sygnału. Obwód przetwarzania sygnału znajduje się w trwałej obudowie ze stali nierdzewnej, konwertując sygnały z czujnika na standardowe sygnały wyjściowe. Każda jednostka przechodzi rygorystyczne testy i starzenie komponentów, półproduktów i gotowych produktów, aby zapewnić stabilną i niezawodną wydajność.

Kluczowe cechy

Szeroki zakres pomiarowy ze stalową konstrukcją nierdzewną
Dostępne liczne konfiguracje interfejsu ciśnieniowego
Stopień ochrony IP65 do trudnych warunków
Możliwość kalibracji zera i pełnej skali
Wysoka precyzja pomiaru

Zastosowania

Pomiar ciśnienia gazów i cieczy niekorozyjnych przy użyciu stali nierdzewnej 316L
Zastosowania w przemyśle morskim i lotniczym
Monitorowanie procesów przemysłowych w przemyśle naftowym, chemicznym, metalurgicznym, energetycznym i hydrologicznym
Hydrauliczne i pneumatyczne systemy sterowania

Specyfikacje wydajności

Zakres pomiarowy	0kPa ~ 10kPa…5MPa
Typ ciśnienia	Ciśnienie manometryczne, ciśnienie bezwzględne, ciśnienie hermetyczne
Zdolność przeciążeniowa	≤ 1,5 razy zakres znamionowy
Dokładność @ 25ºC	±0,25% (Typ.) ±0,5% (Maks.)
Powtarzalność i histereza	0,02%F.S(Typ.) 0,05%F.S(Maks.)
Długoterminowa stabilność	±0,1%F.S/Rok(Typ.) ±0,2%F.S/Rok(Maks.)
Dryft temperatury punktu zerowego	±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa)
Dryft temperatury pełnej skali	±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa)
Pasmo przenoszenia	2,4 kHz
Temperatura kompensacji	0-70ºC(≤10MPa, konfigurowalna)
Temperatura pracy	-20ºC~80ºC
Temperatura przechowywania	-40ºC~120ºC
Odporność na wibracje	10g, 55Hz ~ 2kHz
Materiał obudowy	Stal nierdzewna 304, 316L
Materiał membrany	Stal nierdzewna 316L
Rezystancja izolacji	100MΩ 100VDC
Stopień ochrony przeciwwybuchowej	Ex db IIC T6 Gb
Stopień ochrony	IP65
Uszczelka O-ring	Guma fluorowa
Waga	~0,05 kg

Konfiguracja sygnału wyjściowego

Sygnał wyjściowy	Napięcie zasilania	Typ wyjścia
4~20mA	12~30VDC	2/3/4 przewody
0~10/20mA		3 przewody
0/1~5V 0/1~10V 0,5~4,5V	5VDC

Przykłady wyboru

Wytyczne dotyczące zamawiania

Upewnij się o kompatybilności mediów z materiałami kontaktowymi produktu
Modele przeciwwybuchowe nie zawierają cyfrowych głowic wyświetlaczy
Przetworniki z wyświetlaczem LCD/LED wymagają minimalnego zasilania 20VDC
Zainstaluj urządzenia ochrony odgromowej i upewnij się o prawidłowym uziemieniu dla niezawodnej pracy
Dla temperatur poniżej -20ºC, określ uszczelkę O-ring EPDM
Domyślna długość kabla: 1,5 m (materiał polietylenowy)
Określ specjalne wymagania dotyczące wibracji, uderzeń lub zakłóceń elektromagnetycznych

Przewodnik zamawiania

BP15X | Analogowy przetwornik ciśnienia

Kod	Budowa zewnętrzna
5	Wtyczka Packard
6	Uszczelniony bezpośredni kabel wyjściowy 1,5 metra
7	Złącze Mini Hirschmann
8	Duże złącze Hirschmann

Opcje konfiguracji

Zakres pomiarowy	0kPa ~ 10kPa…5MPa (0-X)Kpa lub MPa X: Wskazuje rzeczywisty zakres pomiarowy
Zasilanie	D1: 24VDC D2: 5VDC D3: Inne
Sygnał wyjściowy	S1: 4~20mADC S2: 1~5VDC S3: 0~5VDC S4: 0~10mADC S5: 0~20mADC S6: 0~10VDC S7: 0,5~4,5VDC
Połączenie ciśnieniowe	J1: M20×1.5 J2: G1/2 J3: G1/4 J4: 7/16-20UNF J5: Inne (¢50.4 Kołnierz)
Połączenie elektryczne	B1: Hirschmann B2: PG7 B3: Uszczelnione wyjście kablowe 1,5 metra B4: Inne
Typ ciśnienia	G: Ciśnienie manometryczne A: Ciśnienie bezwzględne S: Ciśnienie odniesienia hermetycznego

Często zadawane pytania

Jakie są cechy twoich przetworników czujników ciśnienia?

Wysoka precyzja, trwałość i doskonała wydajność. Dostępne dostosowywanie.

Czy mogę dostosować specjalne specyfikacje?

Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Zapewniamy usługi OEM i ODM.

Jaka jest twoja zdolność produkcyjna?

Nasze zakłady produkcyjne mogą wyprodukować do 30 000 przetworników czujników ciśnienia miesięcznie, zdolnych do realizacji dużych zamówień. Skontaktuj się z naszym zespołem sprzedaży z wyprzedzeniem w celu zaplanowania produkcji.

Jaki jest typowy okres dostawy?

5-8 dni roboczych dla modeli standardowych. Produkty niestandardowe mogą się różnić.

Jak wyceniane są produkty? Jakieś rabaty?

Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.

Jaka jest gwarancja na twoje produkty? I obsługa posprzedażna?

24-miesięczna gwarancja po wysyłce. Wsparcie posprzedażne odpowiada w ciągu 24 godzin z pomocą zdalną przez sieć PC.

Etykietka:

Orzecznictwo:	CE, RoHS, ISO9001

Minimalne zamówienie:	1
Cena:	20
