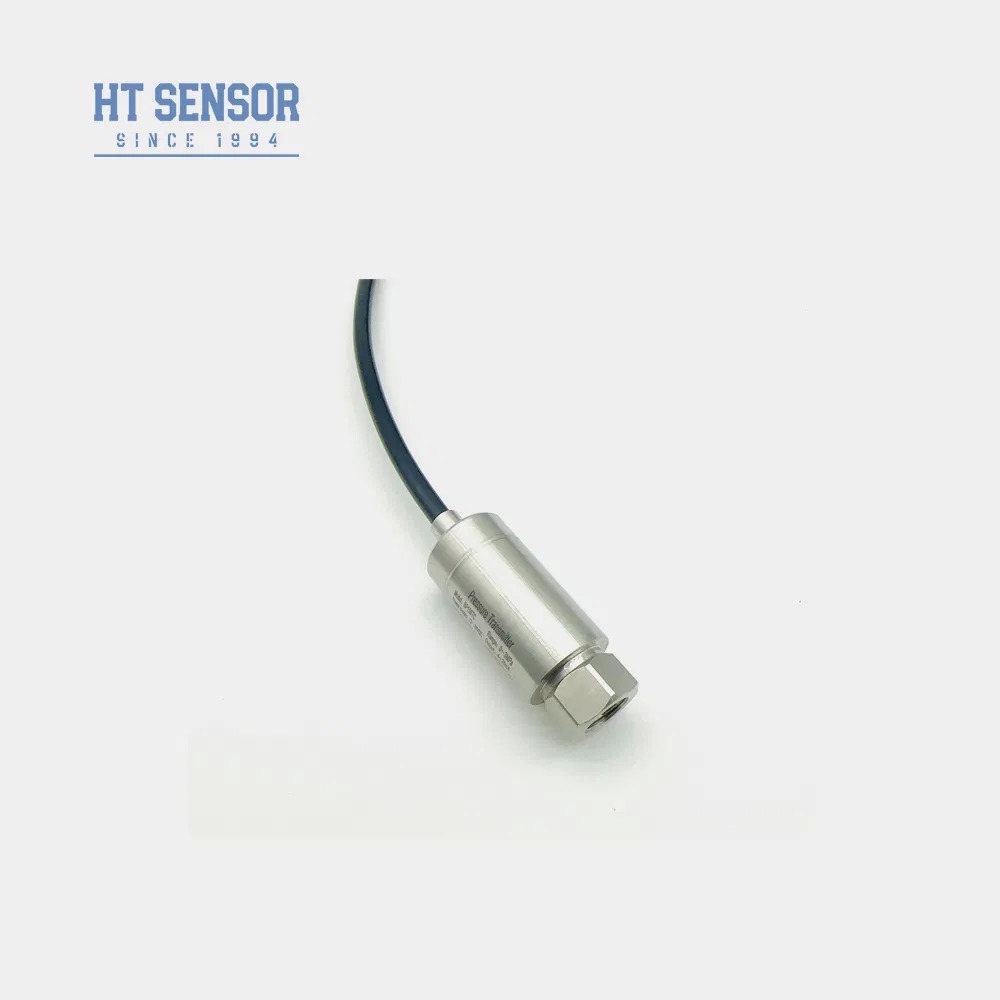

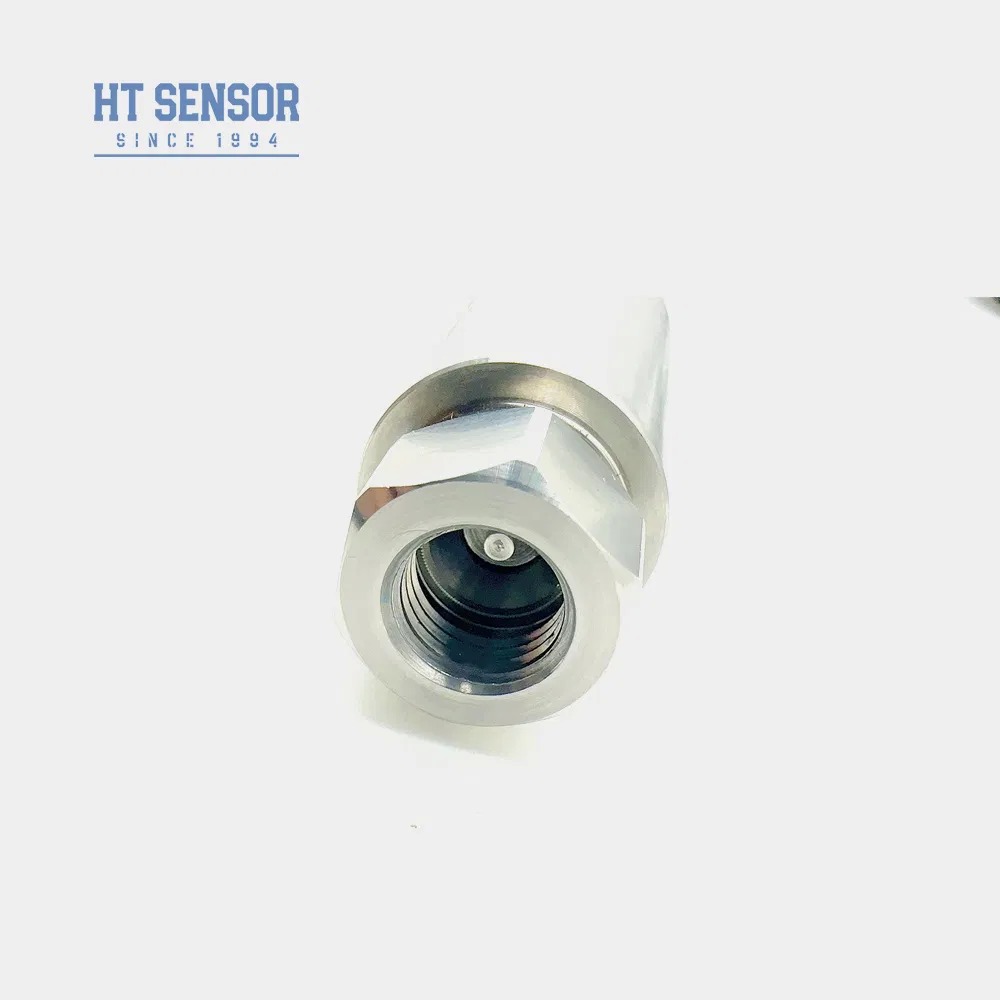

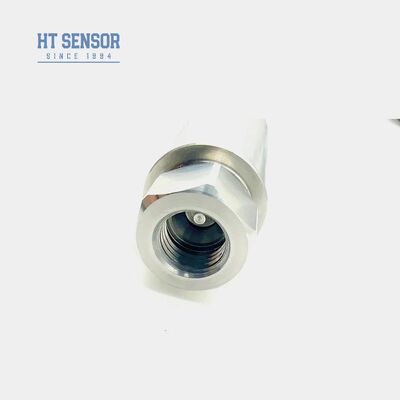

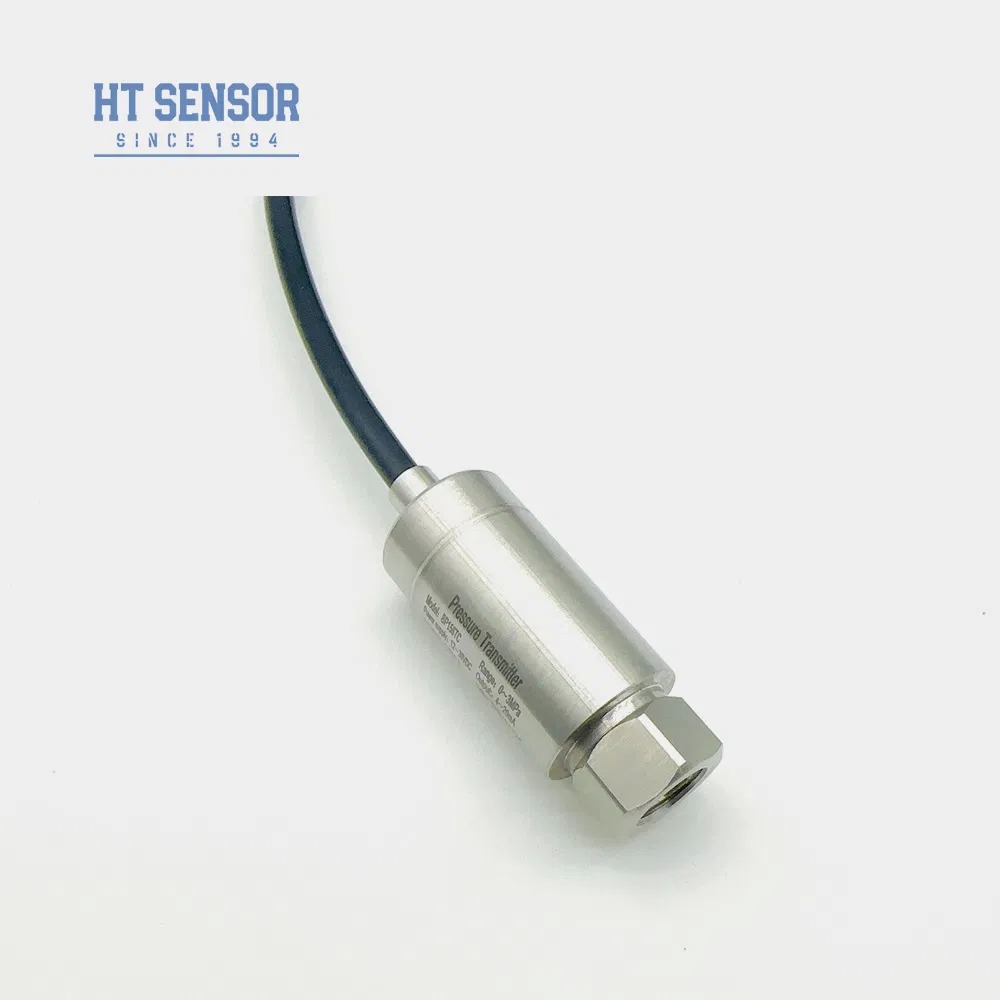

Hengtong 4-20mA Przetwornik ciśnienia powietrza Silikonowy piezorezystancyjny czujnik ciśnienia przemysłowy
Product Details
| Nr modelu: | BP156 | Medium pomiarowe: | Gaz i ciecz |
|---|---|---|---|
| Ocena dokładności: | 0,5% | Zakres ciśnienia: | 0kPa~10kPa...40MPa |
| Ocena IP: | ip65 | Typ ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Materiał obudowy: | 304 | Wynagrodzenie Temp.: | 0-70 ℃ |
| Materiał przepony: | 316L | Sygnał wyjściowy: | 4 ~ 20 mA / 0,5–4,5 V |
| Napięcie zasilania: | 12~30VDC / 5VDC | Typ wyjścia: | Przewód 2/3/4 |
| Waga: | ~0,25 kg | ||
| Podkreślić |
Przetwornik ciśnienia powietrza 4-20mA,Silisium piezoresystywne czujnik ciśnienia,przemysłowy czujnik ciśnienia z gwarancją |
||
Product Description
- Szeroki zakres pomiarów z konstrukcją ze stali nierdzewnej
- Dostępne wiele konfiguracji interfejsów ciśnienia
- Kompaktny i lekki projekt umożliwiający łatwą instalację
- Wysoka precyzja pomiaru z całą konstrukcją ze stali nierdzewnej
- regulowana kalibracja w skali zerowej i pełnej
- Pomiar ciśnienia gazów i płynów nieżrących przy użyciu stali nierdzewnej 316L
- Zastosowania w przemyśle morskim i lotniczym
- Kontrola procesów przemysłowych w sektorze ropy naftowej, chemicznej, metalurgicznej, wytwarzania energii i hydrologii
- Systemy sterowania hydraulicznego i pneumatycznego
| Zakres pomiaru | 0kPa ~ 10kPa...5MPa |
|---|---|
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Pojemność przeciążenia | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Odporność na wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,05 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
|---|---|---|
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody | |
| 0/1 ~ 5V 0/1~10V 0.5~4.5V | 5VDC |
- Zapewnienie zgodności pomiarowego z materiałami kontaktowymi produktu
- Modele odporne na wybuchy nie obejmują głowic cyfrowych wyświetlaczy
- Przekaźniki z wyświetlaczem LCD lub LED wymagają zasilania ≥20VDC
- Zainstalować urządzenia ochronne przed błyskawicami i zapewnić odpowiednie uziemienie do niezawodnej pracy
- W przypadku temperatur pracy poniżej -20oC wybierz uszczelnienie z pierścieniem O EPDM zamiast gumy fluorowej
- Domyślna długość kabla wynosi 1,5 m (materiał polietylenowy)
- Określ specjalne wymagania dotyczące drgań, uderzeń lub zakłóceń elektromagnetycznych
| Kod | Projekt budowy |
|---|---|
| 5 | Wtyczka Packarda |
| 6 | Zamknięty kabel bezpośredniego wyjścia 1,5 metra |
| 7 | Mini złącze Hirschmanna |
| 8 | Duży złącze Hirschmanna |
(0-X) Kpa lub MPa
| Kod | Zasilanie |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Pozostałe |
| Kod | Sygnał wyjściowy |
|---|---|
| S1 | 4~20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Kod | Połączenie ciśnieniowe |
|---|---|
| J1 | M20x1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Pozostałe ((¢50.4 Flanka) |
| Kod | Połączenie elektryczne |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Kabel zamknięty wylot 1,5 metra |
| B4 | Pozostałe |
| Kod | Rodzaj ciśnienia |
|---|---|
| G | Ciśnienie pomiarowe |
| A | Bezwzględna presja |
| S | Ciśnienie odniesienia zamknięte |
