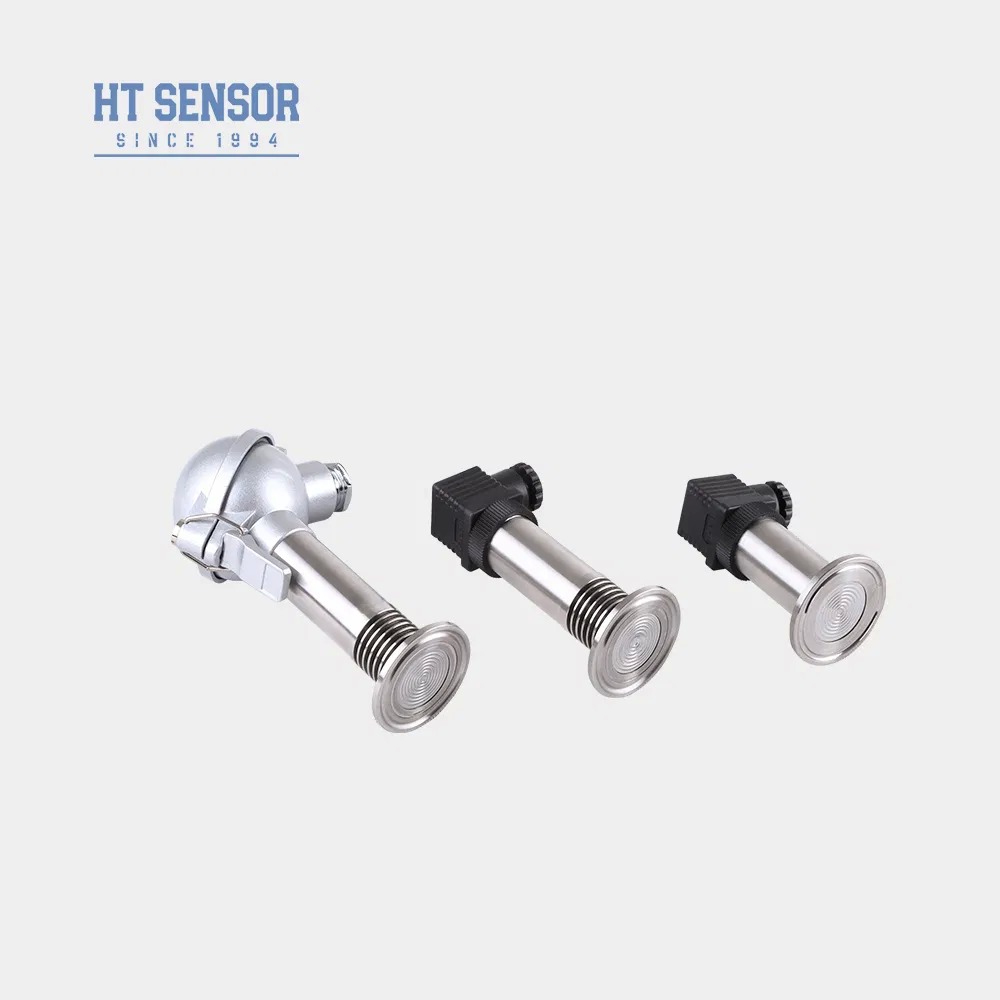

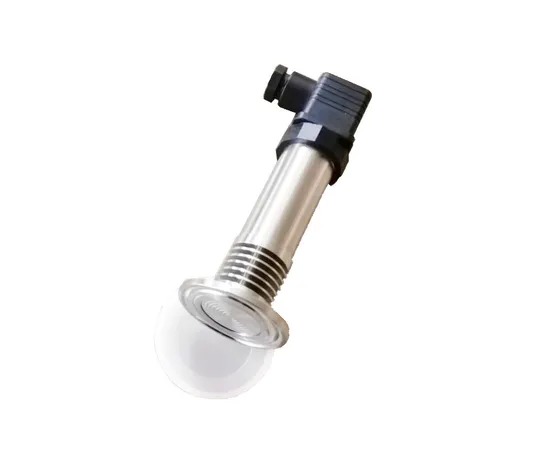

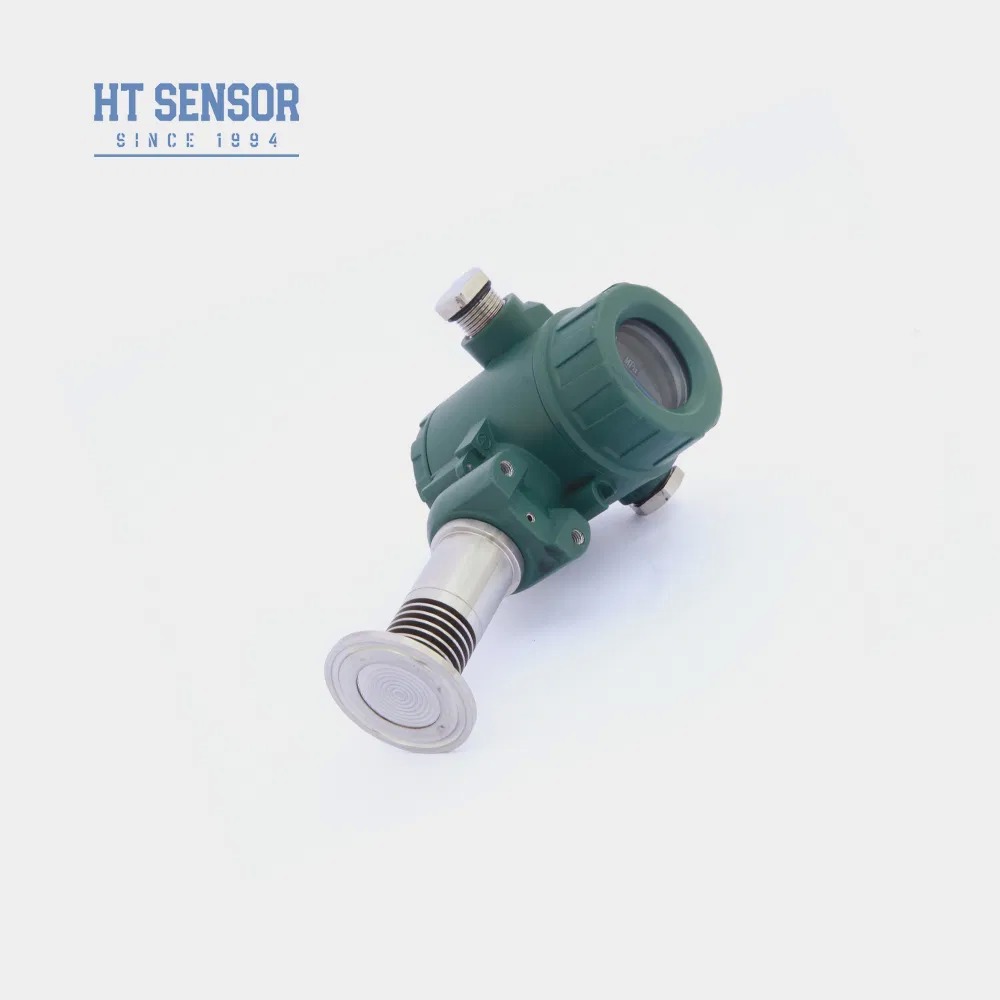

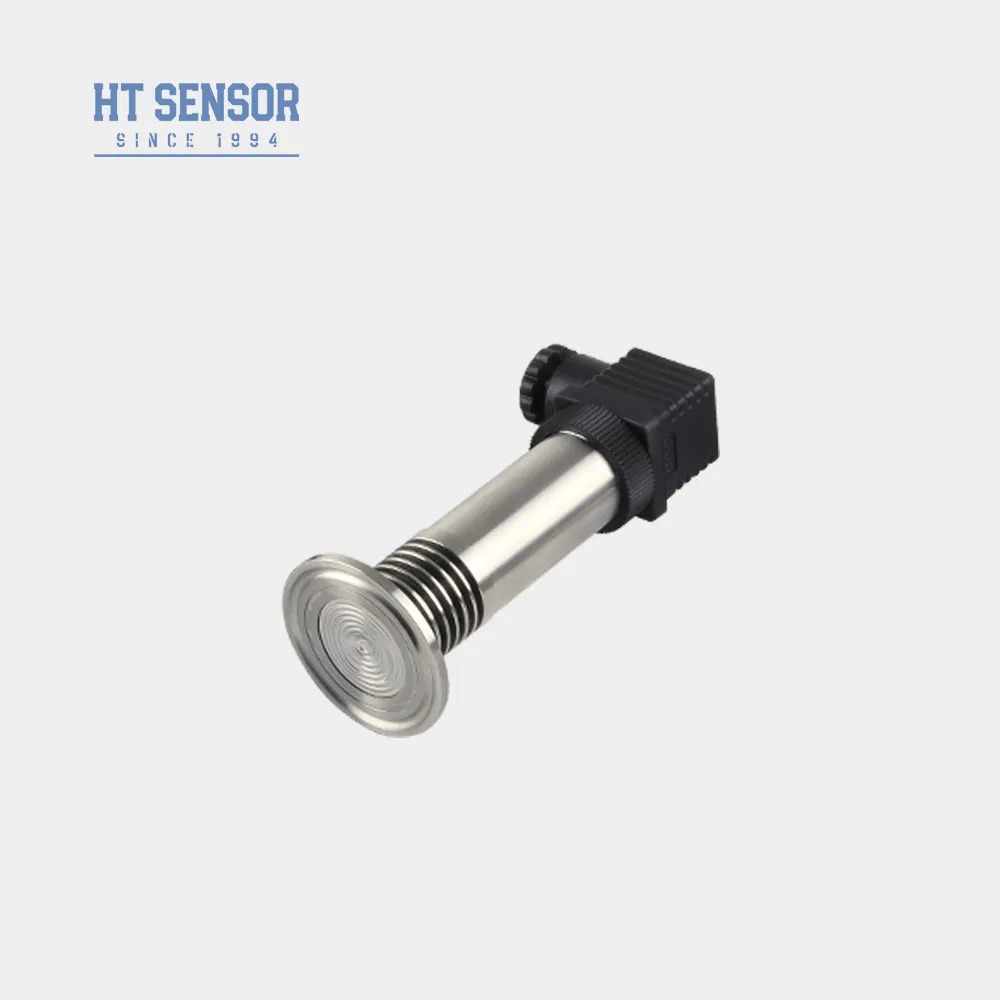

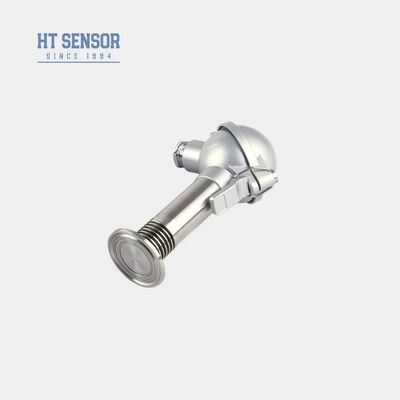

1,5-calowy zacisk do instalacji przetwornika ciśnienia poziomu wysokiej temperatury z dużą membraną
Brand Name:
HT SENSOR
Model Number:
BP93420-IQT
Place of Origin:
Baoji, Chiny
Certification:
ISO9001
Minimum Order Quantity:
1
Price:
48
Product Details
| Nr modelu: | BP93420-IQT | Ocena dokładności: | 0,5% |
|---|---|---|---|
| Zakres ciśnienia: | -100kpa...0kpa ~10kpa...100MPa | Materiał obudowy: | 304S.S |
| Zakres pomiarowy: | 0 ~ 35 Kpa… ~ 3,5 MPa | Przeciążalność: | ≤ 1,5 razy w zakresie znamionowego zakresu |
| Temperatura pracy: | -20ºC ~ 80ºC | Temperatura przechowywania: | -40ºC ~ 120ºC |
| Materiał przepony: | 316L | Sygnał wyjściowy: | 4 ~ 20ma, 0 ~ 10/20ma, 0/1 ~ 5 V, 0/1 ~ 10 V, 0,5 ~ 4,5 V, Rs485 |
| Podkreślić |
Czujnik ciśnienia z zaciskiem 1,5 cala,Przekaźnik wysokiej temperatury i ciśnienia |
||
Product Description
Zacisk 1,5 cala do montażu czujnika ciśnienia z przetwornikiem ciśnienia o dużej membranie i wysokim poziomie temperatury
Przetwornik ciśnienia BP93420-IQ
Wprowadzenie produktu
BP93420-IQT Zacisk 1,5 mm do montażu przetwornika wysokiej temperatury z dużą membraną. Obwód przetwarzania sygnału znajduje się wewnątrz obudowy ze stali nierdzewnej i przetwarza sygnał czujnika na standardowy sygnał wyjściowy. Ten przetwornik ciśnienia znajduje zastosowanie przede wszystkim w miejscach, w których wymagane są wysokie warunki sanitarne, zapewniając niezawodne i dokładne pomiary ciśnienia w środowiskach higienicznych.
Cechy produktu
- Różne opcje interfejsu ciśnieniowego
- Zaprojektowany do zastosowań higienicznych, aby zapobiec średniemu osadzaniu się kamienia
- Wysoka dokładność dzięki konstrukcji w całości ze stali nierdzewnej
- Łatwe do czyszczenia
Aplikacje
- Nadaje się do pomiaru niekorozyjnych gazów i cieczy za pomocą 316L
- Idealny dla ochrony środowiska i przemysłu chemicznego
- Stosowany w przemyśle morskim i lotniczym
- Dobrze nadają się do stosowania w przemyśle medycznym, biofarmaceutycznym i higieny żywności
Parametry wydajności
| Zakres pomiarowy | 0 ~ 35 Kpa… ~ 3,5 MPa |
|---|---|
| Typ ciśnienia | Ciśnienie manometryczne, ciśnienie absolutne, ciśnienie uszczelnione |
| Przeciążać | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25°C | ±0,25% (typowo) ±0,5% (maksymalnie) |
| Powtarzalność | 0,1% FS |
| Histereza | 0,1% FS |
| Długoterminowa stabilność | ±0,1% FS/rok (typowo) ±0,2% FS/rok (maksymalnie) |
| Dryf temperatury punktu zerowego | ±0,02%FS/°C(≤100KPa) ±0,01%FS/°C(>100KPa) |
| Dryft temperaturowy w pełnej skali | ±0,02%FS/°C(≤100KPa) ±0,01%FS/°C(>100KPa) |
| Odpowiedź częstotliwościowa | 2,4 kHz |
| Temperatura kompensacji | -20-70°C (≤10mpa, konfigurowalny) |
| Temperatura pracy | -20°C~80°C |
| Temperatura przechowywania | -40°C~120°C |
| Wibracja | 10 g, 55 Hz ~ 2 kHz |
| Materiał obudowy | 304,316 litrów |
| Materiał membrany | 316L |
| Rezystancja izolacji | 100MΩ 100VDC |
| Ocena przeciwwybuchowa | Ex ia IIC T6 Ga |
| Ocena ochrony | IP65 |
| Waga | ~0,55kg |
Specyfikacje sygnału wyjściowego
| Sygnał wyjściowy | Napięcie zasilania | Typ wyjścia |
|---|---|---|
| 4 ~ 20 mA | 12 ~ 30 V prądu stałego | Przewód 2/3/4 |
| 0 ~ 10/20 mA | 3 przewody | |
| 0/1 ~ 5 V 0/1 ~ 10 V 0,5 ~ 4,5 V |
5 V prądu stałego | |
| Protokół komunikacyjny RS485 | 3,6 ~ 30 V / bateria | 4 przewody |
Przykłady selekcji
Przewodnik po zamówieniach
Przetwornik ciśnienia BP93420XX
Konstrukcja zarysu
| IB | Ogólny przetwornik ciśnienia |
|---|---|
| IX | Wyświetl przetwornik ciśnienia |
| TJ | Odporny na wstrząsy lotniczy przetwornik ciśnienia |
| IIC/III | Przemysłowy przetwornik ciśnienia ogólnego/wyświetlacza |
| JEŚLI | Odporny na wilgoć przetwornik ciśnienia |
| IIE/IIIE | Ogólny/wyświetlacz przetwornika ciśnienia |
| W | Dedykowany przetwornik ciśnienia do klimatyzacji |
| układ scalony | Przetwornik ciśnienia w wysokiej temperaturze |
| IQ/IQT | Duża membrana/przetwornik ciśnienia w wysokiej temperaturze |
Zakres pomiarowy
-100 kPa…0 kPa ~ 35 kPa…3,5 MPa
(0-X)Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy
Zasilanie
| D1 | 24 V prądu stałego |
| D2 | 5 V prądu stałego |
| D3 | Inny |
Sygnał wyjściowy
| S1 | 4 ~ 20 mADC |
| S2 | 1 ~ 5 V prądu stałego |
| S3 | 0 ~ 5 V prądu stałego |
| S4 | 0~10mADC |
| S5 | 0 ~ 20 mADC |
| S6 | 0 ~ 10 V prądu stałego |
| S7 | 0,5 ~ 4,5 V prądu stałego |
Podłączenie elektryczne
| B1 | Hirschmanna |
| B2 | Wtyczka PG7 |
| B3 | Uszczelnione wyjście kablowe |
| B4 | Obudowa przemysłowa 2088 |
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem |
| B6 | Inny |
Typ ciśnienia
| G | Wskaźnik ciśnienia |
| A | Ciśnienie absolutne |
| S | Uszczelnione ciśnienie odniesienia |
Wskazówki dotyczące zamawiania
- Wybierając produkt, należy upewnić się, że mierzone medium jest kompatybilne z częściami kontaktowymi produktu.
- Przy składaniu zamówienia należy pamiętać, że produkty w wykonaniu przeciwwybuchowym nie zawierają głowic cyfrowych.
- W przypadku zamawiania przetworników z wyświetlaczem LCD lub LED napięcie zasilania przetwornika nie powinno być niższe niż 20VDC.
- Aby zapewnić niezawodne działanie produktu, zaleca się, aby użytkownicy zainstalowali na miejscu urządzenia odgromowe i upewnili się, że produkt i zasilacz są niezawodnie uziemione.
- Nominalny zakres temperatur roboczych pierścienia typu O-ring z gumy fluorowej wynosi od -20°C do 250°C. Gdy temperatura pracy produktu jest niższa niż -20°C, należy wybrać uszczelkę typu O-ring z EPDM.
- Domyślna długość kabla wynosi 1,5 m i jest dostępna w trzech materiałach. Jeśli nie określono inaczej, kabel będzie dostarczany z polietylenem. Jeśli potrzebujesz kabla z innego materiału, określ to w zamówieniu.
- W przypadku specjalnych wymagań, takich jak silne wibracje, chwilowa siła uderzenia, silne zakłócenia elektromagnetyczne lub radiowe, prosimy o poinformowanie naszej firmy i określenie ich w zamówieniu.
Informacje o firmie
Często zadawane pytania
P: Jakie są cechy przetworników czujników ciśnienia?
Odp.: Wysoka precyzja, trwałość i doskonała wydajność. Możliwość dostosowania.
P: Czy mogę dostosować specjalne specyfikacje?
Odp.: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM.
P: Jaka jest Twoja zdolność produkcyjna?
Odp.: Nasze zakłady produkcyjne mogą produkować do 30 000 przetworników czujników ciśnienia miesięcznie, dzięki czemu jesteśmy w stanie w pełni sprostać potrzebom zamówień na dużą skalę. Zaleca się jednak wcześniejszy kontakt z naszym zespołem sprzedaży, aby zapewnić płynny harmonogram produkcji i dostaw.
P: Jaki jest typowy okres dostawy?
Odp.: 5 ~ 8 dni roboczych w przypadku modeli standardowych. Produkty niestandardowe mogą się różnić.
P: Jak kształtują się ceny produktów? Jakieś zniżki?
Odp.: Konkurencyjne ceny z rabatami w przypadku zamówień hurtowych lub długoterminowych partnerów.
P: Jaka jest gwarancja na Twoje produkty? A obsługa posprzedażna?
Odp.: Nasz czas gwarancji wynosi 24 miesiące od wysyłki, a nasz dział obsługi posprzedażnej odpowie na Twoje pytania w ciągu 24 godzin. Zawsze dostępne są instrukcje zdalne za pośrednictwem sieci komputerowej.
