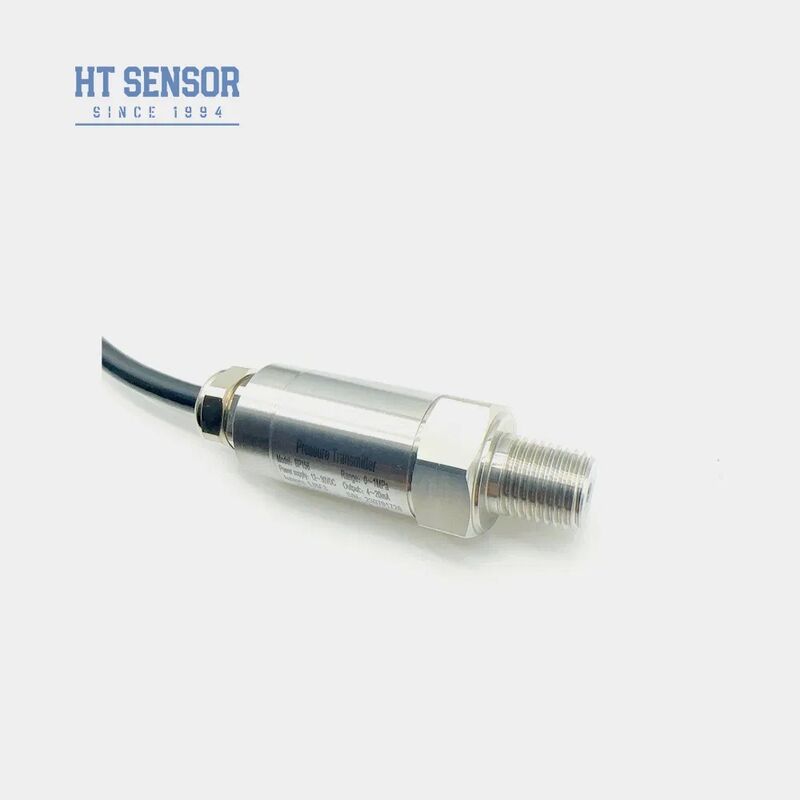

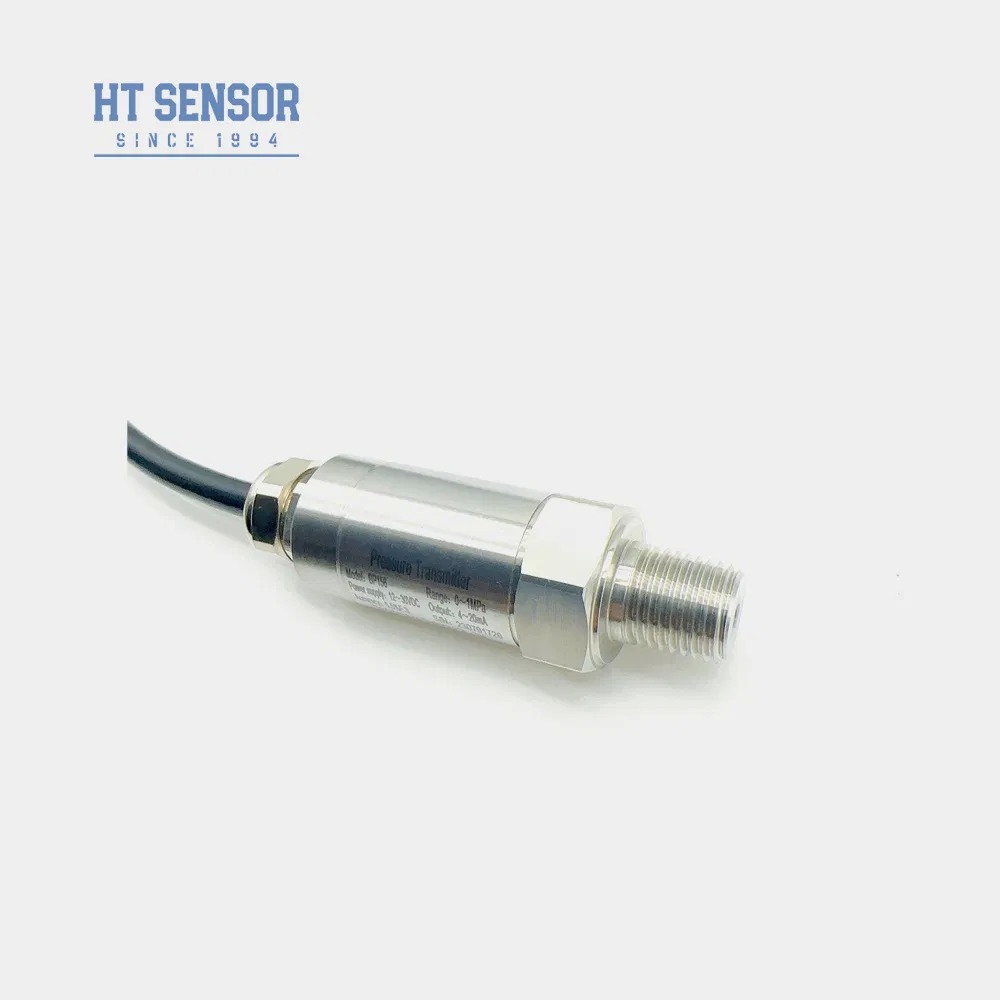

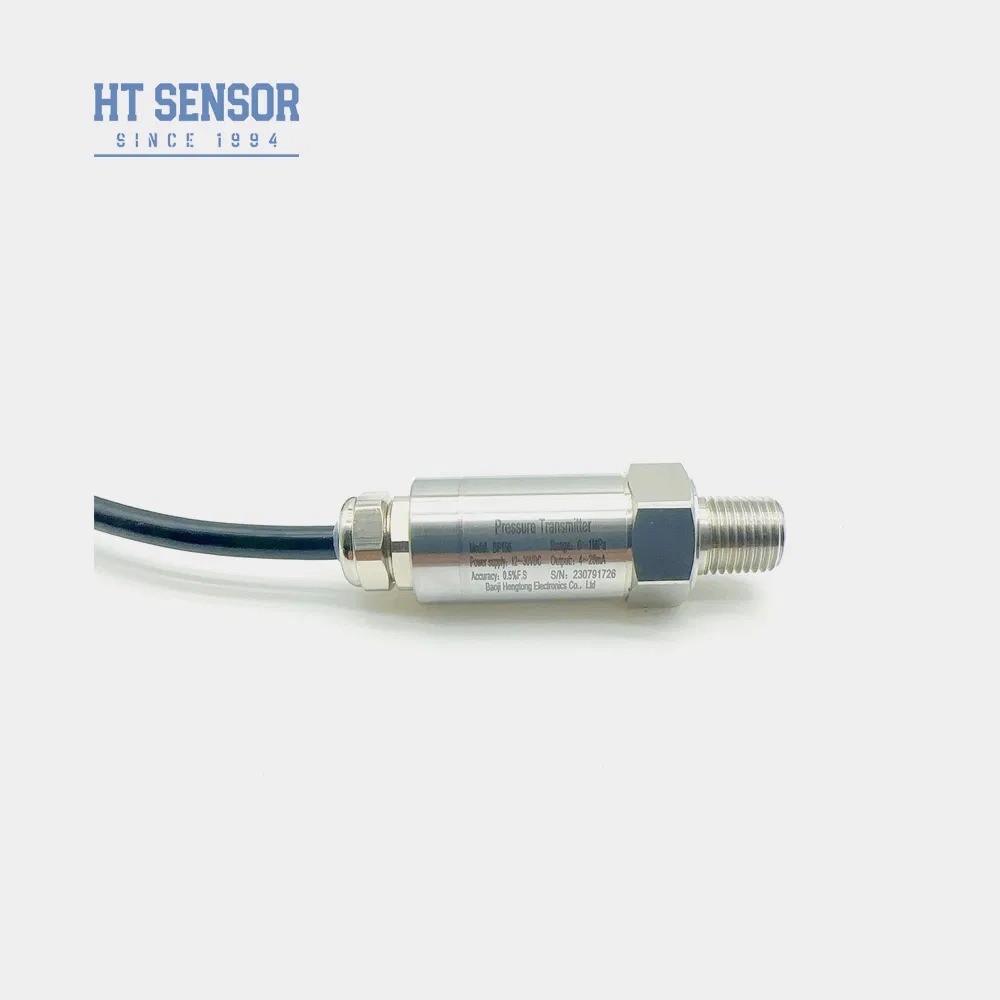

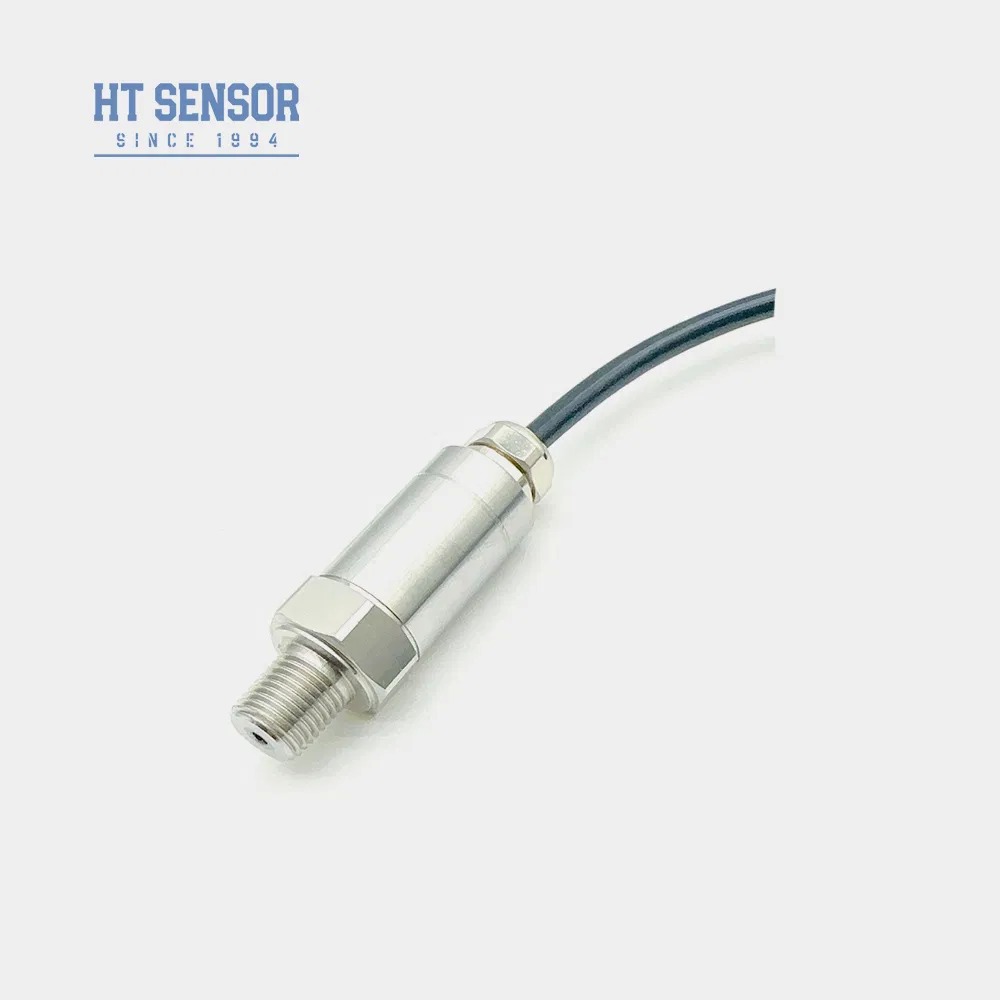

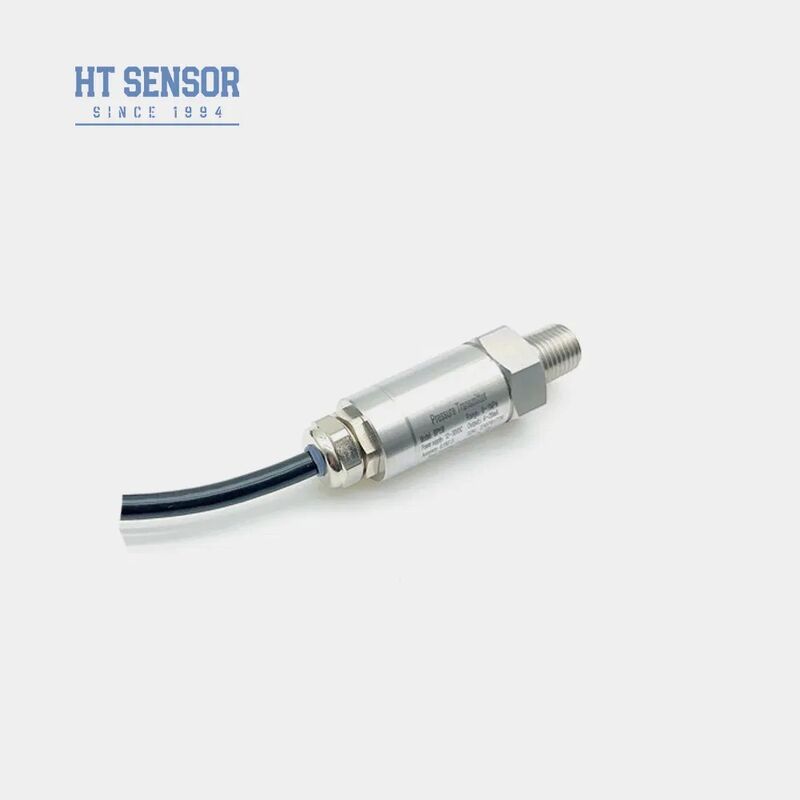

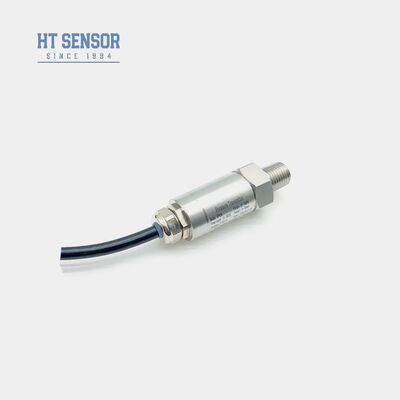

Wysokiej dokładności silikonowy przetwornik ciśnienia Czujnik ciśnienia powietrza Przemysłowy z czujnikiem HT
Product Details
| Nr modelu: | BP156 | Medium pomiarowe: | Gaz i ciecz |
|---|---|---|---|
| Zakres ciśnienia: | 0kPa~10kPa...40MPa | Ocena IP: | ip65 |
| Typ ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte | Temperatura operacyjna.: | -20 ℃ ~ 80 ℃ |
| Przeciążalność: | ≤ 1,5 razy w zakresie znamionowego zakresu | Dokładność @ 25ºC: | ± 0,25% (typ.) ± 0,5% (maks.) |
| Stabilność długoterminowa: | ± 0,1%FS/rok (typ.) ± 0,2%FS/rok (maks.) | Materiał przepony: | 316L |
| Rezystancja izolacji: | 100MΩ 100VDC | Waga: | ~0,25 kg |
| Podkreślić |
Wysokiej dokładności czujnik ciśnienia krzemowego,Przemysłowy nadajnik ciśnienia powietrza,Przetwornik ciśnienia z czujnikiem HT |
||
Product Description
- Szeroki zakres pomiarów z konstrukcją ze stali nierdzewnej
- Dostępne wiele konfiguracji interfejsów ciśnienia
- Klasyfikacja ochrony IP65 z konstrukcją całkowicie ze stali nierdzewnej
- Możliwość kalibracji zerowej i pełnej skali
- Wysoka dokładność pomiaru
- Pomiar ciśnienia gazów i płynów nieżrących przy użyciu stali nierdzewnej 316L
- Zastosowania w przemyśle morskim i lotniczym
- Monitorowanie procesów przemysłowych w dziedzinie ropy naftowej, chemicznej, metalurgicznej, wytwarzania energii i hydrologii
- Systemy sterowania hydraulicznego i pneumatycznego
| Zakres pomiaru | 0kPa ~ 10kPa...40MPa |
|---|---|
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Pojemność przeciążenia | ≤ 1,5 razy zakres znamionowy |
| Dokładność @ 25oC | ±0,25% (typowe) ±0,5% (maksymalne) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10MPa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Odporność na wibracje | 10 g, 55 Hz ~ 2 kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex ia IIC T6 Ga |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,25 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
|---|---|---|
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody | |
| 0/1 ~ 5V 0/1~10V 0.5~4.5V |
5VDC |
- Upewnij się, że medium mierzone jest kompatybilne z materiałami kontaktowymi z produktem
- Modele odporne na wybuchy nie obejmują głowic cyfrowych wyświetlaczy
- Przekaźniki z wyświetlaczem LCD lub LED wymagają zasilania ≥20VDC
- Zainstalować urządzenia ochronne przed błyskawicami i zapewnić odpowiednie uziemienie do niezawodnej pracy
- W przypadku temperatury roboczej poniżej -20oC wybierz uszczelniacze EPDM O-ring
- Domyślna długość kabla wynosi 1,5 m (materiał polietylenowy)
- Określ specjalne wymagania dotyczące drgań, uderzeń lub zakłóceń elektromagnetycznych

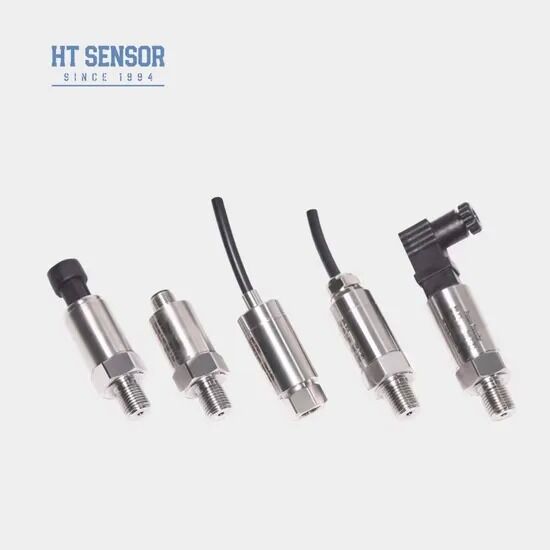

| BP15X | Analogiczny nadajnik ciśnienia |
|---|---|
| Kod | Projekt budowy |
| 5 | Wtyczka Packarda |
| 6 | Zamknięty kabel bezpośredniego wyjścia 1,5 metra |
| 7 | Mini złącze Hirschmanna |
| 8 | Duży złącze Hirschmanna |
| Zakres pomiaru | 0kPa ~ 10kPa...5MPa (0-X) Kpa lub MPa |
| Kod | Zasilanie |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Pozostałe |
| Kod | Sygnał wyjściowy |
| S1 | 4~20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Kod | Połączenie ciśnieniowe |
| J1 | M20x1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Pozostałe (¢50.4 Flanka) |
| Kod | Połączenie elektryczne |
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Kabel zamknięty wylot 1,5 metra |
| B4 | Pozostałe |
| Kod | Rodzaj ciśnienia |
| G | Ciśnienie pomiarowe |
| A | Bezwzględna presja |
| S | Ciśnienie odniesienia zamknięte |
