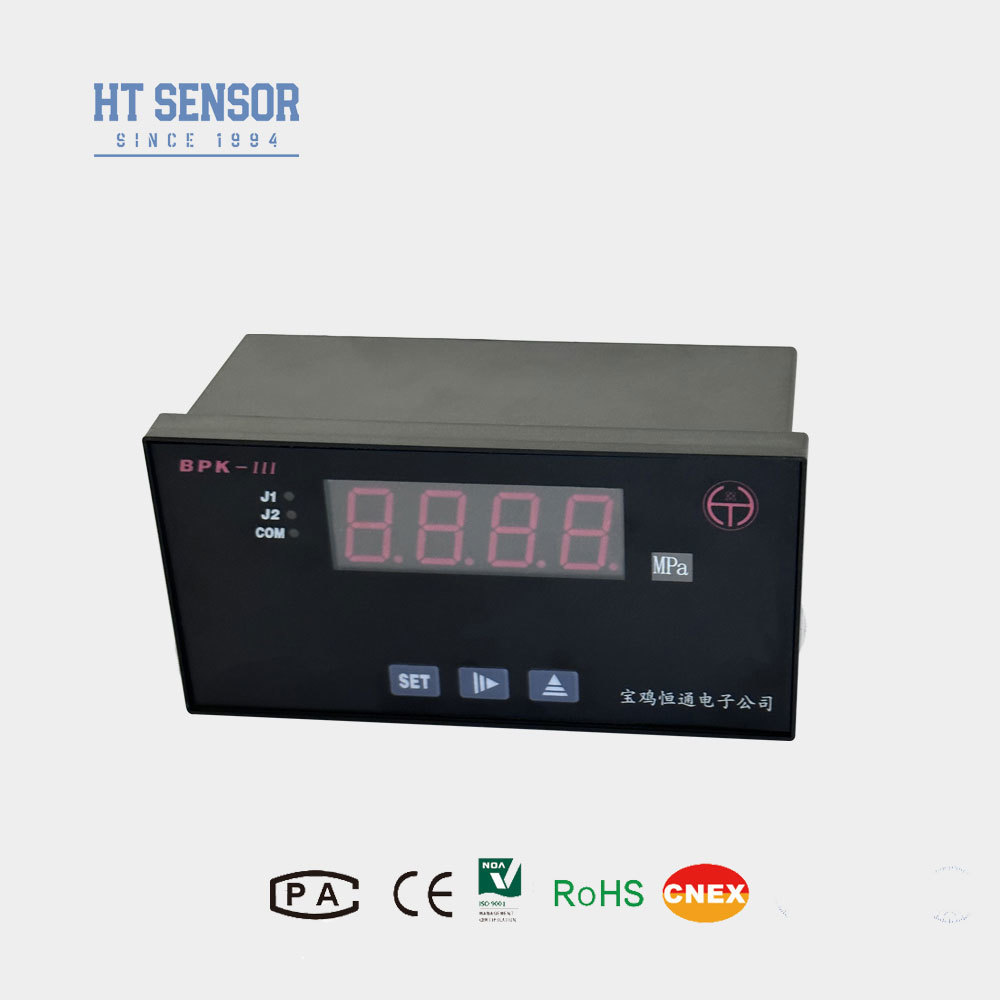

Wskaźnik ciśnienia wejściowego wielokrotnego typu BPK-III, wskaźnik temperatury, przełącznik, wyświetlacz instrumentu
Product Details
| Nr modelu: | BPK-IIIN | Zakres pomiarowy: | Miernik średniego ciśnienia |
|---|---|---|---|
| Wyjście: | 4-20mA /0-20mA | Przełącznik: | PRZEŁĄCZNIK 2 PIONOWY |
| Wejście: | PT100. 4-20mA I TAK DALEJ | Napięcie zasilania: | 220VAC/24VDC(±10%) |
| Maksymalny prąd: | 3A (obciążenie rezystancyjne), 0,3A (obciążenie indukcyjne) | Wymiar panelu: | 152+0,8×76+0,7 (BPK-IIIS) |
| Podkreślić |
Wskaźnik ciśnienia BPK-III,Przełącznik wskaźnika temperatury z gwarancją,Wejście czujnika ciśnienia krzemowego |
||
Product Description
- Dostępne wiele opcji RTD, termoparów lub standardowych sygnałów wejściowych
- Kalibracja zakresu wyświetlania dla sygnałów nieliniowych i możliwość ustawiania sygnałów liniowych
- Wyjście izolowane z rozdzielczością 12-bitową i regulowanym zakresem
- Dwa wyjścia przekaźnika konfigurowalne dla typów działania alarmu wysoki/niskie, wysoki/wysoki-wysoki lub niskie/niskie-niskie
- Włókno zasilania: 220VAC / 24VDC (± 10%)
- Temperatura otoczenia: 0~50°C
- Względna wilgotność: ≤85% w środowisku gazowym nieżrącym
| Kod sygnału wejściowego | Sygnał wejściowy | Zakres wyświetlania | Rozstrzygnięcie | Dokładność | Impedancja wejściowa |
|---|---|---|---|---|---|
| 00 | T TC | 0~400°C | 1°C | 00,2% | 100K. |
| 01 | R TC | 0~1600°C | 1°C | 00,2% | 100K. |
| 02 | J TC | 0~1200°C | 1°C | 00,2% | 100K. |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 00,2% | 100K. |
| 04 | B TC | 350~1800°C | 1°C | 00,2% | 100K. |
| 05 | S TC | 0~1600°C | 1°C | 00,2% | 100K. |
| 06 | K TC | 0~1300°C | 1°C | 00,2% | 100K. |
| 07 | E TC | 0~900°C | 1°C | 00,2% | 100K. |
| 08 | Pt100 RTD | -200 ~ 600,0 °C | 00,1°C | 00,2% | (0,2 mA) |
| 09 | Cu50 RTD | -50,0~150,0°C | 00,1°C | 00,2% | (0,2 mA) |
| 10 | Ciśnienie zdalne 0~375Ω | Można ustawić niską i wysoką granicę zakresu od -1999 do 9999 | Zakres wyświetlania jest ciągły od -1999 do 9999 przy użyciu 16-bitowej próbki A/D | 00,2% | (0,2 mA) |
| 11 | 0~75mV dzielnik prądu | 00,1% | 100K. | ||
| 12 | 0 ~ 30 mV | 00,1% | 100K. | ||
| 13 | Sygnał standardowy 0 ~ 5 V | 00,1% | 100K. | ||
| 14 | 1 ~ 5V sygnał standardowy | 00,1% | 100K. | ||
| 15 | 0~10V sygnał standardowy | 00,1% | 100K. | ||
| 16 | 0 ~ 10 mA sygnału standardowego | 00,1% | 20Ω | ||
| 17 | 0~20 mA sygnału standardowego | 00,1% | 20Ω | ||
| 18 | 4 ~ 20 mA sygnału standardowego | 00,1% | 20Ω |
| Sygnał wyjściowy | Aktualny wydajność | Zakres przekazywania | Włókno izolowane | Maksymalna rozdzielczość | Dokładność | Pojemność ładunkowa | napięcie w otwartym obwodzie |
|---|---|---|---|---|---|---|---|
| 00 | 4 ~ 20 mA | Przekazywanie danych w zakresie do standardowego sygnału prądu | 1500 V | 12 bitów | 00,3% | ≤ 500Ω | 15 V |
| 01 | 0 ~ 20 mA |
| napięcie | Klimatyzator | D.C. | Klimatyzator | D.C. | Klimatyzator | D.C. | Żywotność przekaźnika |
|---|---|---|---|---|---|---|---|
| 250 V/120 V | 120 V/48 V | < 48 V | >100000 razy | ||||
| Maksymalny prąd (obciążenie oporowe) | 3A | 2A | 4A | 3A | 5A | 4A | |
| Maksymalny prąd (obciążenie indukcyjne) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A |
- Zapewnienie zasilania zewnętrznego DC24V/30mA dla nadajników
- Funkcja automatycznej kompensacji temperatury dla czujników termoparów
- Funkcja ochrony przed odłączeniem

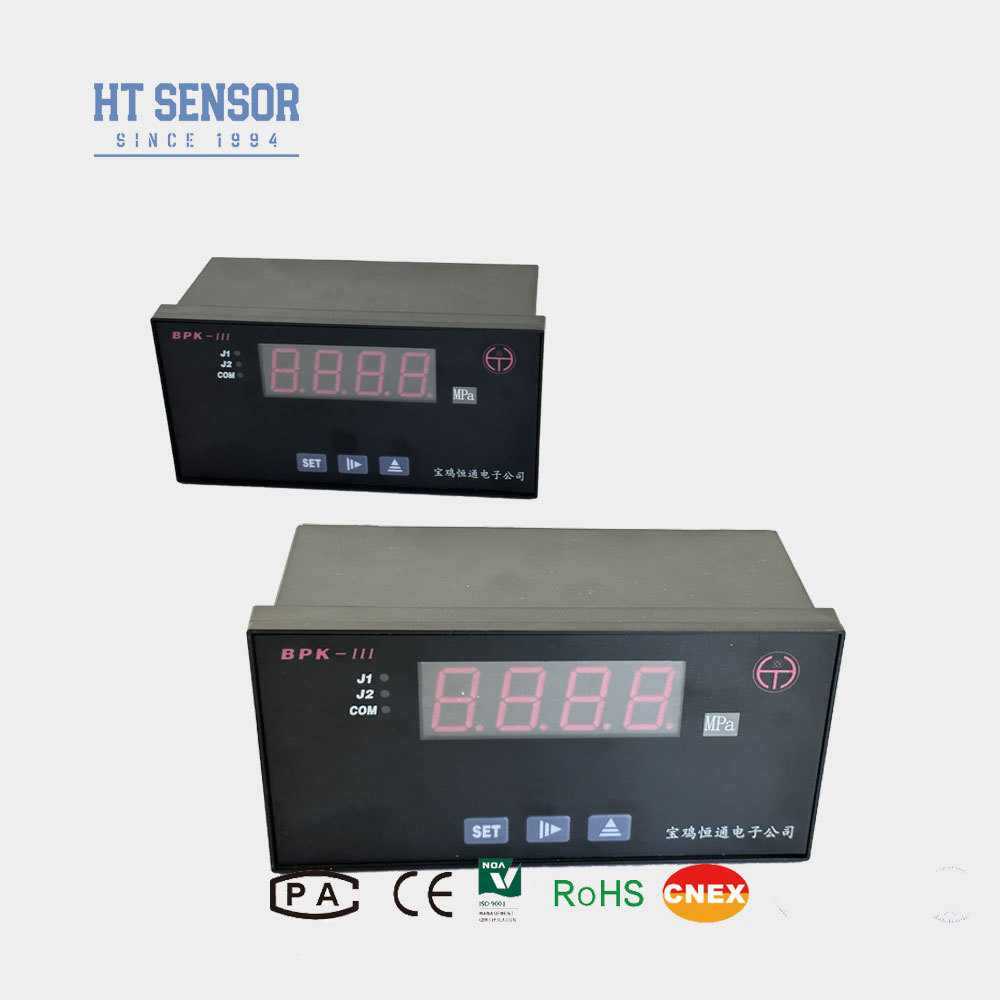

| Model | Wymiar zarysu | Rozmiar wyjścia panela (mm) | Uwaga: |
|---|---|---|---|
| BPK-IIIS1 | 160×80×80 (horyzontalnie) | 152 + 0,8 x 76 + 0.7 | |
| BPK-IIIS2 | 96×48×112 (horyzontalnie) | 92 + 0,7 x 44 + 0.5 | |
| BPK-IIIN1 | 80×160×80 (pionowo) | 76 + 0,7 x 152 + 0.8 | |
| BPK-IIIN2 | 48×96×112 (pionowo) | 44 + 0,5 x 92 + 0.7 | |
| BPK-IIIF1 | 96×96×112 ( kwadrat) | 92 + 0,7 x 92 + 0.7 | |
| BPK-IIIF2 | 48 × 48 × 108 ( kwadrat) | 44 + 0,5 x 44 + 0.5 | Z lampą alarmową J2 bez przekaźnika J2 |
| BPK-IIIF3 | 72x72x112 | 67 + 0,7 x 67 + 0.7 |
