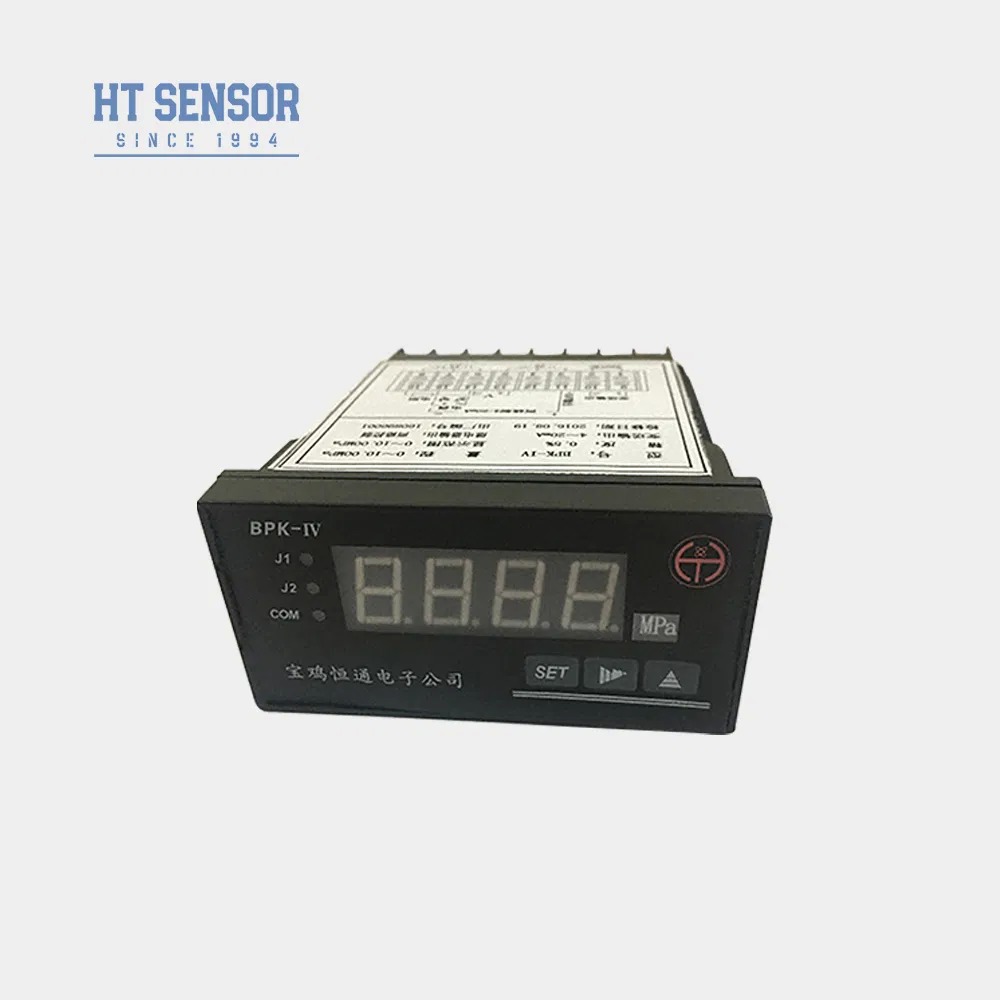

Miernik ciśnienia/przełącznik BPK-IV
Czarne materiały plastikowe wyświetlacze z funkcją sterowania do zastosowań przyrządów przemysłowych.
Przegląd produktu
Kontrolery serii BPK-IV łączą w sobie funkcje wyświetlania, sterowania i transmisji dla różnych zastosowań automatycznego sterowania w warunkach przemysłowych.
Kluczowe cechy
- Wielokrotne opcje sygnału wejściowego, w tym RTD, termopar i sygnały standardowe
- Kalibracja zakresu wyświetlania dla sygnałów nieliniowych i możliwość ustawiania sygnałów liniowych
- Wyjście izolowane z rozdzielczością 12-bitową i regulowanym zakresem
- Dwa wyjścia przekaźnika konfigurowalne do działań alarmowych wysoki/niskie, wysoki/wysoki-wysoki lub niski/niskim-niskim
Specyfikacje techniczne
Zasilanie:220VAC / 24VDC (± 10%)
Środowisko pracy:Temperatura otoczenia 0~50°C; wilgotność względna ≤85%; środowisko gazowe nieżrące
Parametry sygnału wejściowego
| Kod sygnału wejściowego |
Sygnał wejściowy |
Zakres wyświetlania |
Rozstrzygnięcie |
Dokładność |
Impedancja wejściowa |
| 00 | T TC | 0~400°C | 1°C | 00,2% | 100K. |
| 01 | R TC | 0~1600°C | 1°C | 00,2% | 100K. |
| 02 | J TC | 0~1200°C | 1°C | 00,2% | 100K. |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 00,2% | 100K. |
| 04 | B TC | 350~1800°C | 1°C | 00,2% | 100K. |
| 05 | S TC | 0~1600°C | 1°C | 00,2% | 100K. |
| 06 | K TC | 0~1300°C | 1°C | 00,2% | 100K. |
| 07 | E TC | 0~900°C | 1°C | 00,2% | 100K. |
| 08 | Pt100 RTD | -200 ~ 600,0 °C | 00,1°C | 00,2% | (0,2 mA) |
| 09 | Cu50 RTD | -50,0~150,0°C | 00,1°C | 00,2% | (0,2 mA) |
| 10 | Ciśnienie zdalne 0~375Ω | Dostosowalne od -1999 do 9999 | 16-bitowa próbka A/D | 00,2% | (0,2 mA) |
| 11 | 0~75mV dzielnik prądu | | | 00,1% | 100K. |
| 12 | 0 ~ 30 mV | | | 00,1% | 100K. |
| 13 | Sygnał standardowy 0 ~ 5 V | | | 00,1% | 100K. |
| 14 | 1 ~ 5V sygnał standardowy | | | 00,1% | 100K. |
| 15 | 0~10V sygnał standardowy | | | 00,1% | 100K. |
| 16 | 0 ~ 10 mA sygnału standardowego | | | 00,1% | 20Ω |
| 17 | 0~20 mA sygnału standardowego | | | 00,1% | 20Ω |
| 18 | 4 ~ 20 mA sygnału standardowego | | | 00,1% | 20Ω |
Prąd analogowy
| Sygnał wyjściowy |
Aktualny wydajność |
Zakres przekazywania |
Włókno izolowane |
Maksymalna rozdzielczość |
Dokładność |
Pojemność ładunkowa |
napięcie w otwartym obwodzie |
| 00 | 4 ~ 20 mA | Przekazywanie danych w zakresie do standardowego sygnału prądu | 1500 V | 12 bitów | 00,3% | ≤ 500Ω | 15 V |
| 01 | 0 ~ 20 mA | | | | | |
Produkt ten jest wytwarzany z sygnałami prądu wyjściowego 4 ~ 20 mA lub 0 ~ 20 mA.Dostępne są zamówienia na zamówienie lub użytkownicy mogą podłączyć zewnętrzne rezystory (250Ω lub 500Ω) dla 1 ~ 5V, 0~5V lub 0~10V konwersja napięcia (dokładność rezystora bezpośrednio wpływa na dokładność napięcia wyjściowego).
Specyfikacje wyjścia przekaźnika
| napięcie |
Maksymalny prąd (obciążenie rezystywne) |
Maksymalny prąd (obciążenie indukcyjne) |
Żywotność przekaźnika |
| 250 V/120 V | 3A AC / 2A DC | 0.3A AC / 0.2A DC | >100 000 cykli |
| 120 V/48 V | 4A AC / 3A DC | 0.4A AC / 0.3A DC |
| < 48 V | 5A AC / 4A DC | 0.5A AC / 0.4A DC |
Dodatkowe cechy
- Zewnętrzne źródło zasilania DC24V/30mA do pracy nadajnika
- Kompensacja temperatury automatyczna dla czujników termoparów
- Funkcjonalność ochrony przed odłączaniem

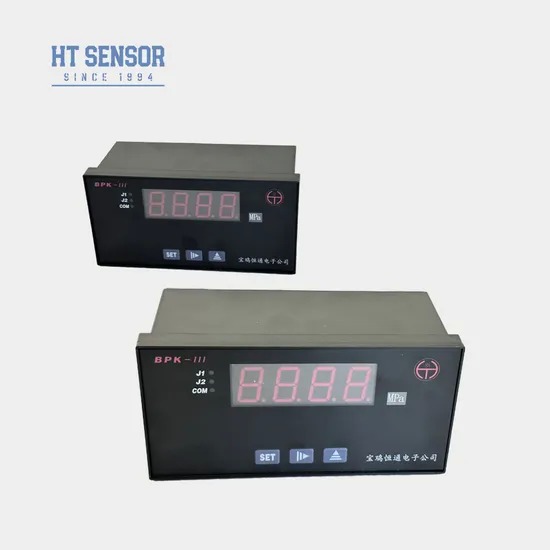

Wymiary modelu
| Model |
Wymiar zarysu |
Rozmiar wyjścia panela (mm) |
Uwaga: |
| BPK-IIIS1 | 160×80×80 (horyzontalnie) | 152 + 0,8 x 76 + 0.7 | |
| BPK-IIIS2 | 96×48×112 (horyzontalnie) | 92 + 0,7 x 44 + 0.5 | |

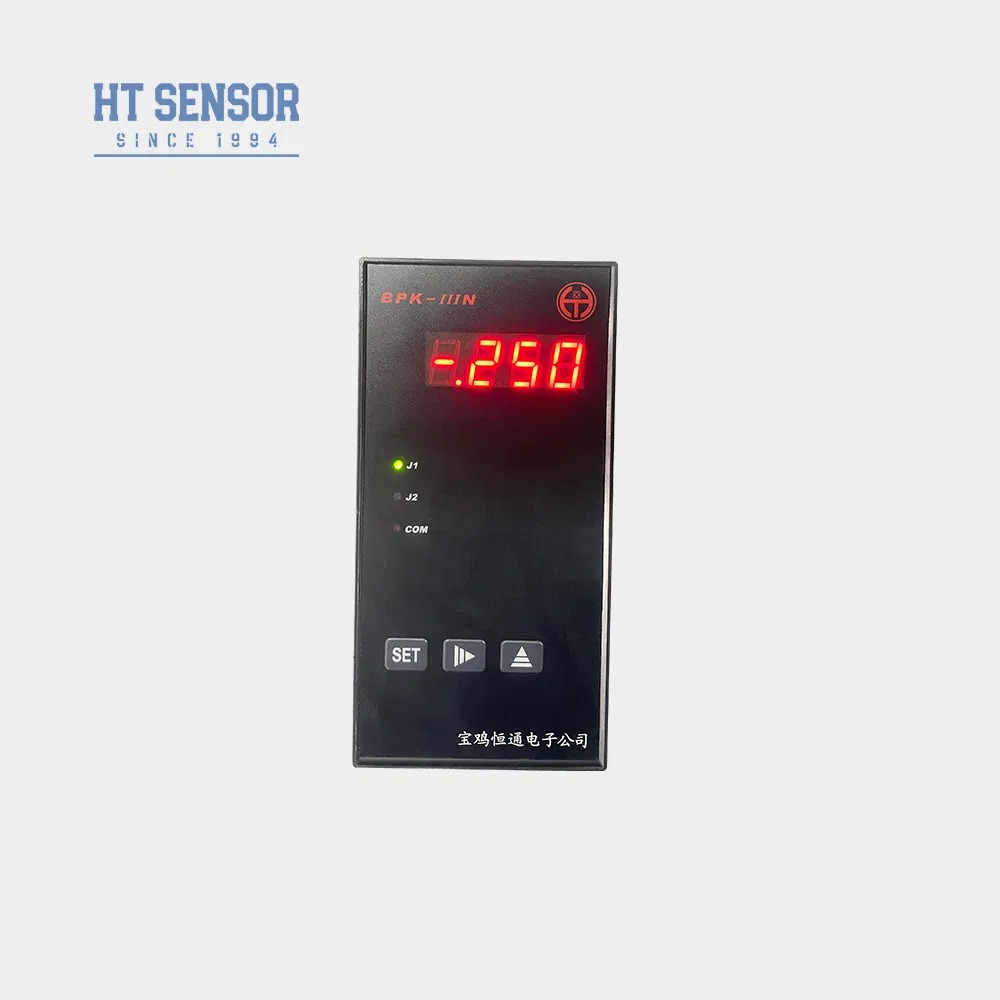

| BPK-IIIN1 | 80×160×80 (pionowo) | 76 + 0,7 x 152 + 0.8 | |
| BPK-IIIN2 | 48×96×112 (pionowo) | 44 + 0,5 x 92 + 0.7 | |
| BPK-IIIF1 | 96×96×112 ( kwadrat) | 92 + 0,7 x 92 + 0.7 | |
| BPK-IIIF2 | 48 × 48 × 108 ( kwadrat) | 44 + 0,5 x 44 + 0.5 | Z lampą alarmową J2 bez przekaźnika J2 |
| BPK-IIIF3 | 72x72x112 | 67 + 0,7 x 67 + 0.7 | |
Częste pytania
Jakie są cechy czujników ciśnienia?
Wysoka precyzja, trwałość i doskonała wydajność.
Czy mogę dostosować specjalne specyfikacje?
Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
Jaka jest wasza zdolność produkcyjna?
Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia miesięcznie, co zapewnia, że możemy spełniać wymagania dużych zamówień.Zalecamy skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem dla planowania produkcji i dostawy.
Jaki jest typowy czas dostawy?
5-8 dni roboczych dla modeli standardowych.
Jakie są ceny produktów?
Konkurencyjne ceny z dostępnymi rabatami w przypadku zamówień hurtowych lub długoterminowych partnerstw.
Jaka jest gwarancja na pańskie produkty?
Nasz zespół posprzedażowy odpowiada na zapytania w ciągu 24 godzin, z zdalnym wsparciem sieci PC zawsze dostępne.
