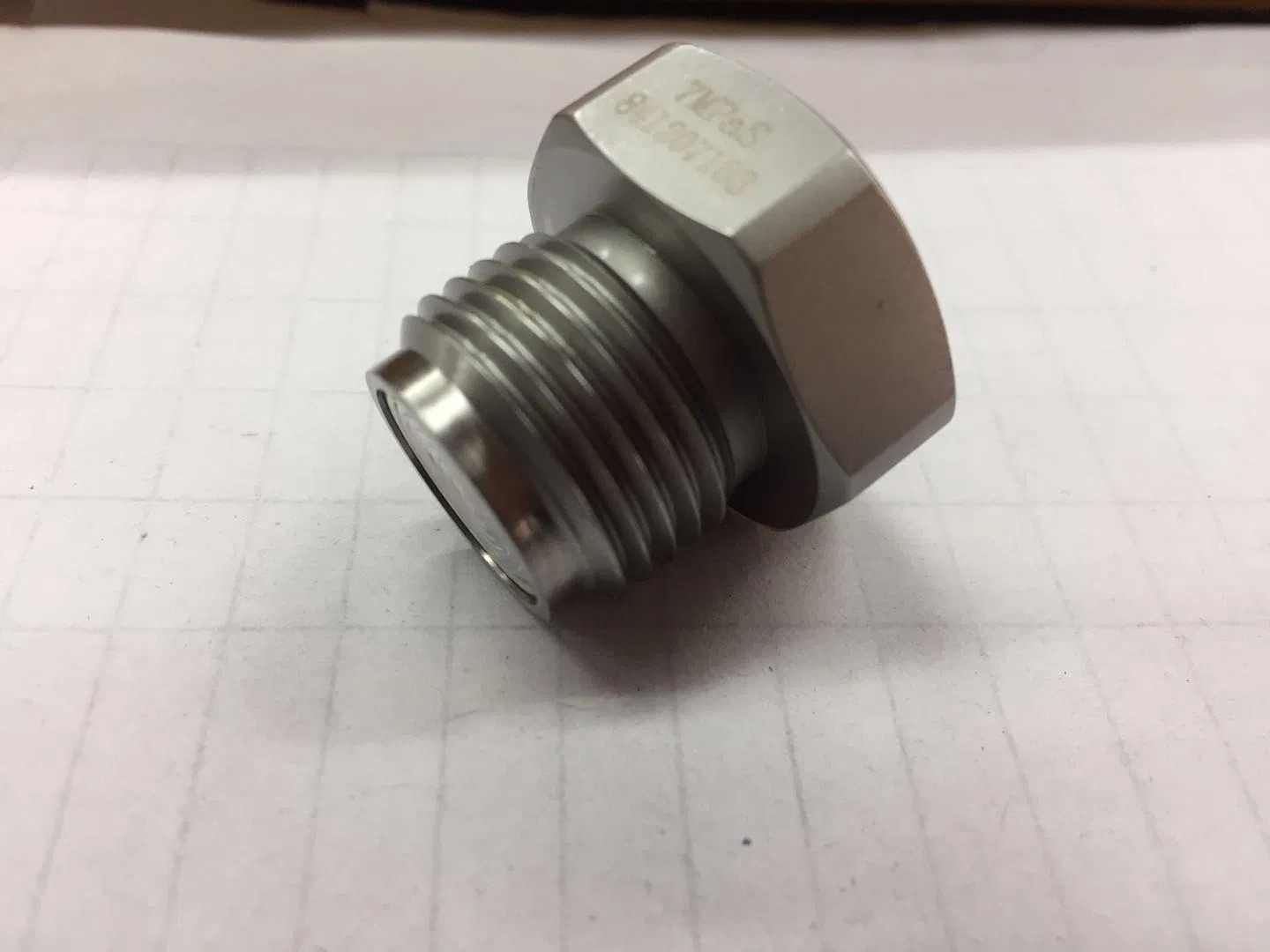

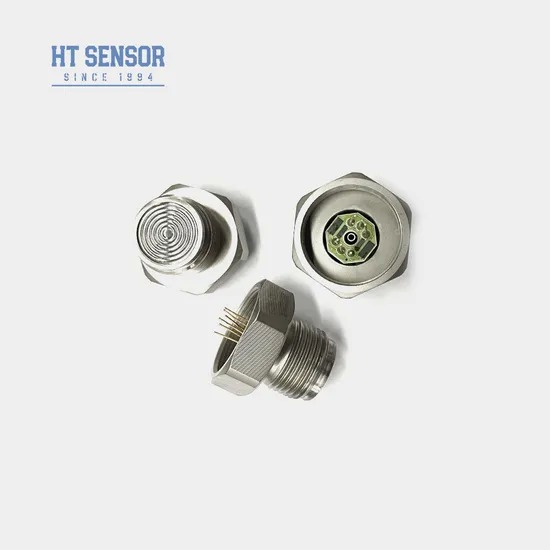

10VDC Moc HT24V Silikonowa komórka czujnika ciśnienia G1/2 poziom czujnika przepływ czujnik ciśnienia rdzeń
Product Details
| Sygnał wyjściowy: | Typ analogowy | Tworzywo: | Stal nierdzewna |
|---|---|---|---|
| Typ okablowania: | Czteroprzewodowy | Ocena IP: | IP65 |
| Zasilanie: | 10 V DC | Typ gwintu: | G1/2 M20*1,5 1/2NPT |
| Impedancja wejściowa: | 4KΩ~20KΩ | Impedancja wyjściowa: | 2,5 kΩ ~ 6kΩ |
| Temperatura pracy: | -20~80oC | Temperatura przechowywania: | -40~125°C |
| Waga: | ~55g | Materiał przepony: | 316L |
| Podkreślić |
czujnik ciśnienia 10VDC HT24V,Czujnik poziomu G1/2 z gwarancją,ogniwo czujnika ciśnienia z krzemu |
||
Product Description

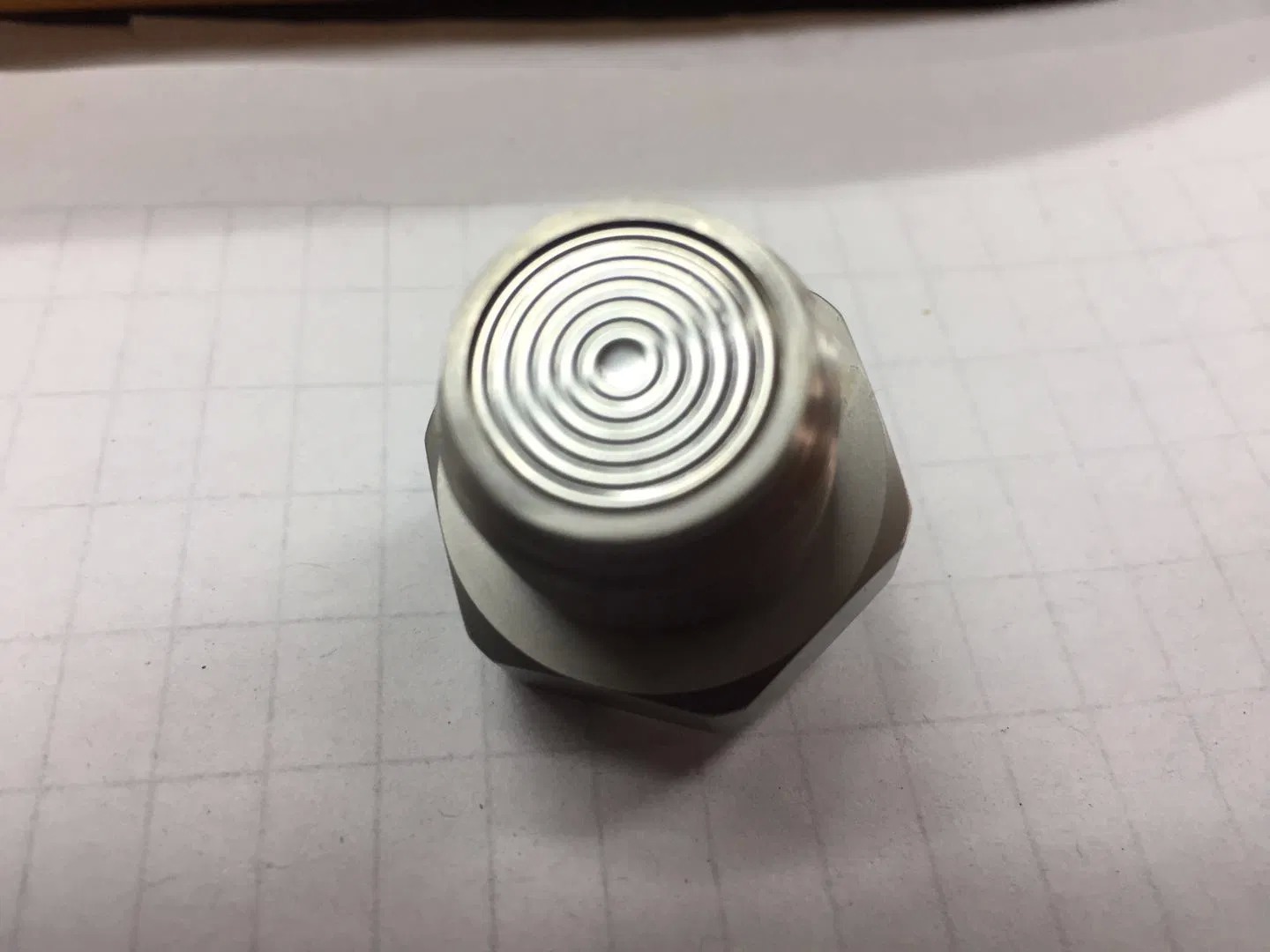

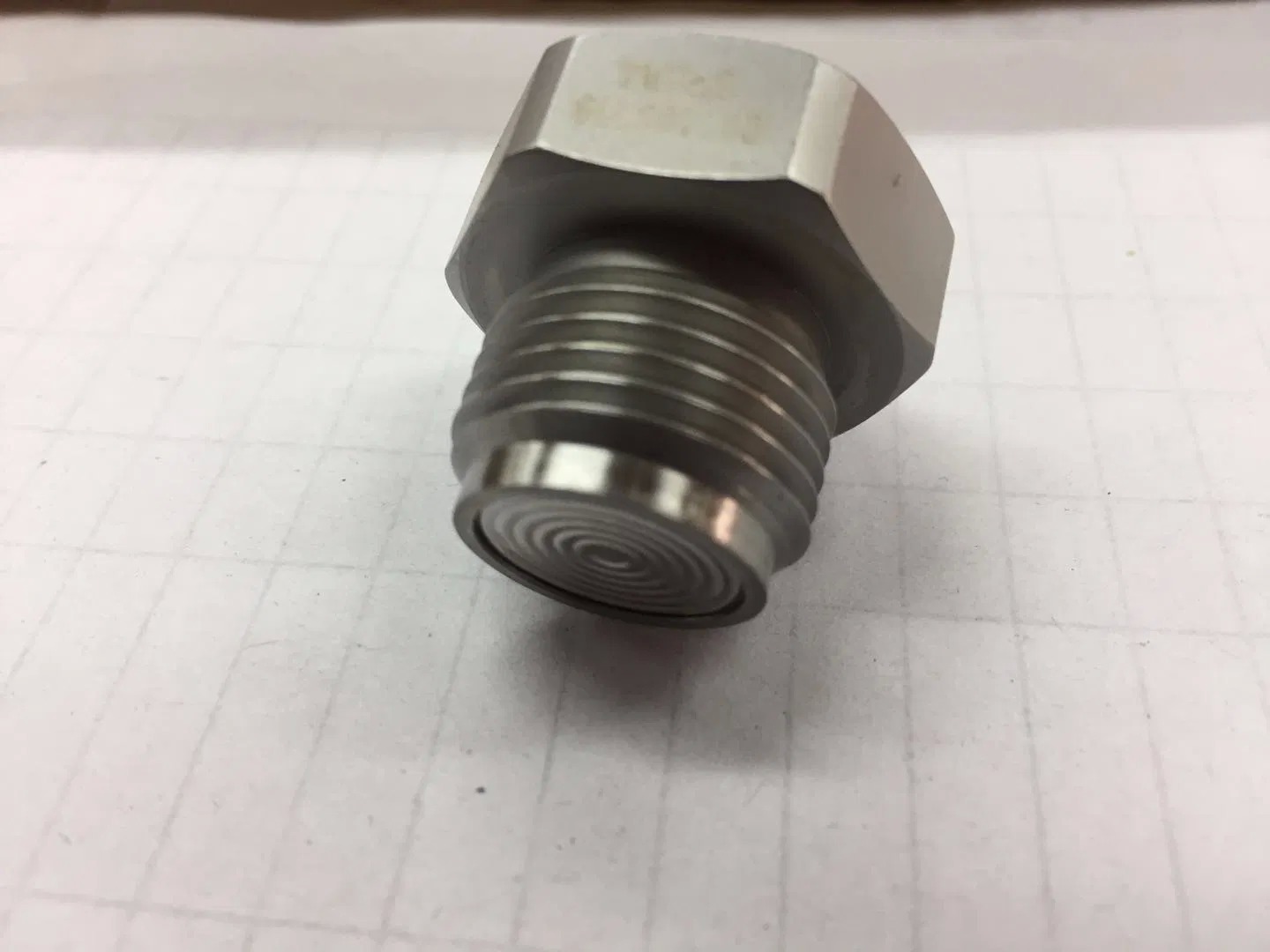

HT24V to czujnik ciśnienia z membraną spłukiwaną, wyposażony w bardzo stabilny rozproszony chip krzemowy. Jego innowacyjna konstrukcja przenosi ciśnienie na wrażliwy chip poprzez membranę ze stali nierdzewnej, zabezpieczoną uszczelnionym olejem silikonowym. Płaska struktura membrany ułatwia czyszczenie i zapewnia wyjątkową niezawodność, dzięki czemu idealnie nadaje się do zastosowań w przemyśle spożywczym, higienicznym i innych gałęziach przemysłu wymagających rygorystycznych standardów czystości i dokładności.
- Zaawansowana technologia z obudową ze stali nierdzewnej 316L i najwyższej jakości materiałami membrany, w tym tytanem i hastelloyem
- Obwody grubowarstwowe do kompensacji temperatury i korekcji punktu zerowego
- Wyjątkowa niezawodność, powtarzalność i stabilność
- Płaska konstrukcja membrany ułatwia czyszczenie i konserwację
- Pomiar niekorozyjnego ciśnienia gazu i cieczy przy kompatybilności ze stalą nierdzewną 316L
- Przetwórstwo przemysłu spożywczego i napojów
- Systemy sterowania procesami przemysłowymi
- Zastosowania w produkcji farmaceutycznej
- Zasilanie: ≤10VDC
- Napięcie wyjściowe trybu wspólnego: 50% wartości wejściowej (typowo)
- Impedancja wejściowa: 4KΩ ~ 20KΩ
- Impedancja wyjściowa: 2,5 KΩ ~ 6 KΩ

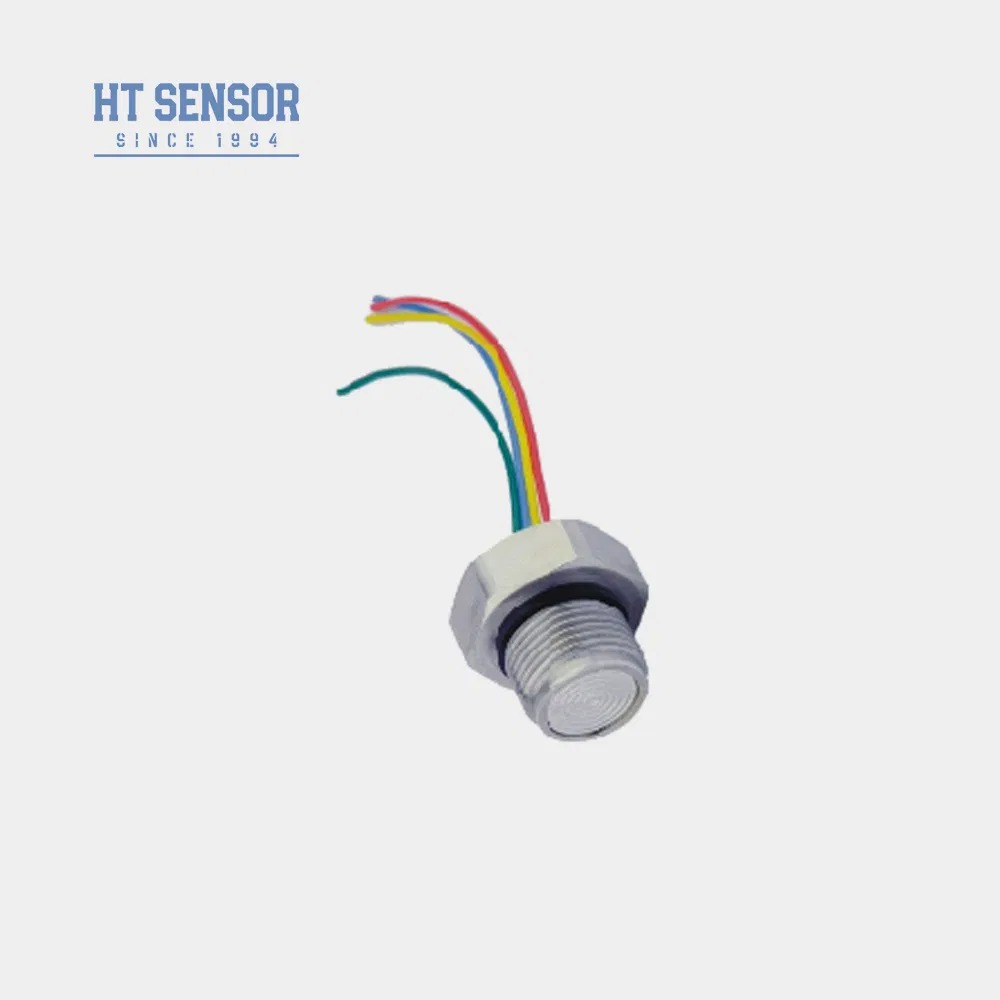

- Podłączenie elektryczne: przewód wysokotemperaturowy 100 mm, papierowy kabel taśmowy
| Zakres pomiarowy | Wskaźnik (G) | 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 1000 KPa, 2000 KPa | |
|---|---|---|---|
| Absolutny (A) | 100 kPaA, 200 KPaA, 350 KPaA, 700 KPaA, 1000 KPaA, 2000 KPaA | ||
| Uszczelnione (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||
| Parametr | Typ | Maks | Jednostka |
| Nieliniowość | ±0,15 | ±0,3 | %FS |
| Powtarzalność | 0,05 | 0,1 | %FS |
| Histereza | 0,05 | 0,1 | %FS |
| Wyjście z zerowym przesunięciem | 0±1 | 0±2 | mV |
| Wyjście na pełną skalę (≤20KPa) | 50±1 | 50±2 | mV |
| Wyjście na pełną skalę (≥35 kPa) | 100±1 | 100±2 | mV |
| Zerowa temperatura przesunięcia Dryf (≤20KPa) | ±1 | ±2,5 | %FS |
| Zerowa temperatura przesunięcia Dryft (≥35 kPa) | ±0,8 | ±1,5 | %FS |
| Pełna skala temp. Dryf (≤20KPa) | ±1 | ±2 | %FS |
| Pełna skala temp. Dryft (≥35 kPa) | ±0,8 | ±1,5 | %FS |
| Skompensowana temperatura (≤20KPa) | 0~50 | °C | |
| Skompensowana temperatura (≥35kPa) | 0 ~ 70 | °C | |
| Temperatura pracy | -20 ~ 80 | °C | |
| Temperatura przechowywania | -40~125 | °C | |
| Dopuszczalne przeciążenie | Przyjmij mniejszą wartość z zakresu 3-krotności pełnej skali lub 60 MPa | ||
| Ciśnienie rozrywające | 5X pełna skala | ||
| Długoterminowa stabilność | 0,2% FS/rok | ||
| Materiał membrany | 316L | ||
| Rezystancja izolacji | ≥200MΩ 100VDC | ||
| Wibracja | Brak zmian w warunkach 10 gRMS, 20 Hz do 2000 Hz | ||
| Zaszokować | 100 g, 11 ms | ||
| Czas reakcji | ≤1ms | ||
| Uszczelka typu O-ring | Kauczuk nitrylowy lub kauczuk fluorowy | ||
| Środek wypełniający | Olej silikonowy | ||
| Waga | ~55g | ||
Parametry badane są w następujących warunkach: Stałe napięcie 10V i temperatura otoczenia 25°C
- Podczas montażu należy zapewnić odpowiednie dopasowanie rozmiaru rdzenia do obudowy przetwornika, aby uzyskać wymaganą szczelność
- Podczas montażu obudowy należy zachować ustawienie pionowe i wywierać równomierny nacisk, aby uniknąć zakleszczenia lub uszkodzenia płytki kompensacyjnej
- Jeżeli mierzone medium nie jest kompatybilne z rdzeniem membrany i materiałem obudowy (316L), przy zamówieniu należy podać specjalną instrukcję
- Unikaj naciskania membrany czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu na skutek deformacji lub przekłucia
- Utrzymuj port ciśnieniowy rdzenia manometru otwarty na atmosferę i zapobiegaj przedostawaniu się wody, pary wodnej lub mediów korozyjnych do komory podciśnieniowej rdzenia
- Jeśli przewody pinów wymagają zmian, należy zapoznać się z etykietą na rdzeniu, aby uzyskać prawidłową konfigurację
Product Highlights
Silikonowy czujnik ciśnienia HT24V z zasilaniem 10VDC, stopniem ochrony IP65 i stabilnością 0,2% FS/rok. Posiada płaską membranę ze stali nierdzewnej 316L ułatwiającą czyszczenie w zastosowaniach spożywczych/farmaceutycznych. Możliwość dostosowania przy zdolności produkcyjnej 50 000 jednostek rocznie.
