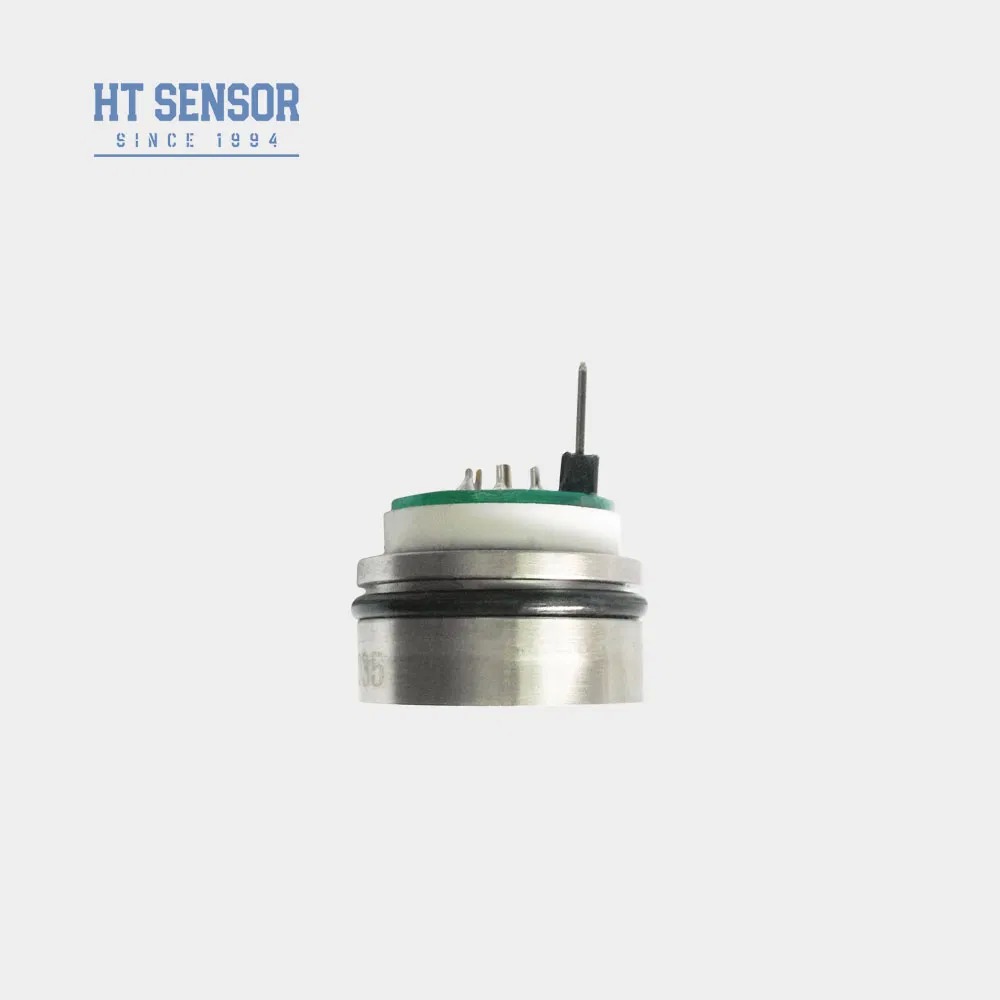

Czujnik ciśnienia krzemowego o średnicy 19 mm, rdzeń mini czujnika ciśnienia, przemysłowy czujnik ciśnienia do pomiaru cieczy
Product Details
| Nr modelu: | HT26 | Sygnał wyjściowy: | Typ analogowy |
|---|---|---|---|
| Proces produkcyjny: | Integracja | Tworzywo: | Stal nierdzewna |
| Typ okablowania: | Czteroprzewodowy | Medium pomiarowe: | Gaz i ciecz |
| Ocena IP: | IP65 | Moc: | 1,5 mA /10 V prądu stałego |
| Wyjście: | sygnał MV | Wysokość: | 7mm |
| Impedancja wejściowa: | 2,5 kΩ ~ 6kΩ | Impedancja wyjściowa: | 2,5 kΩ ~ 6kΩ |
| Temperatura pracy: | -20~80°C | Temperatura przechowywania: | -40~125°C |
| Waga: | ~63g | ||
| Podkreślić |
czujnik ciśnienia z krzemu z gwarancją,Wysokiej dokładności czujnik ciśnienia krzemowego,Przemysłowy czujnik ciśnienia krzemu |
||
Product Description
- Zaawansowana technologia z obudową ze stali nierdzewnej 316L
- Materiały membranowe premium, w tym tytan i Hastelloy
- Obwody grubowarstwowe do kompensacji temperatury i korekcji punktu zerowego
- Wyjątkowa niezawodność, powtarzalność i stabilność
- Kompaktowa wysokość 7 mm z opcjami dostosowywania
- Zakłady procesów przemysłowych: nafta, chemia, metalurgia, energetyka i hydrologia
- Przemysł morski i lotniczy
- Hydrauliczne i pneumatyczne systemy sterowania
- Zastosowania w kontroli procesów
- Zasilanie: ≤2mA DC (typowo 1,5mA DC)
- Impedancja wejściowa: 2,5KΩ~6KΩ
- Impedancja wyjściowa: 2,5KΩ~6KΩ

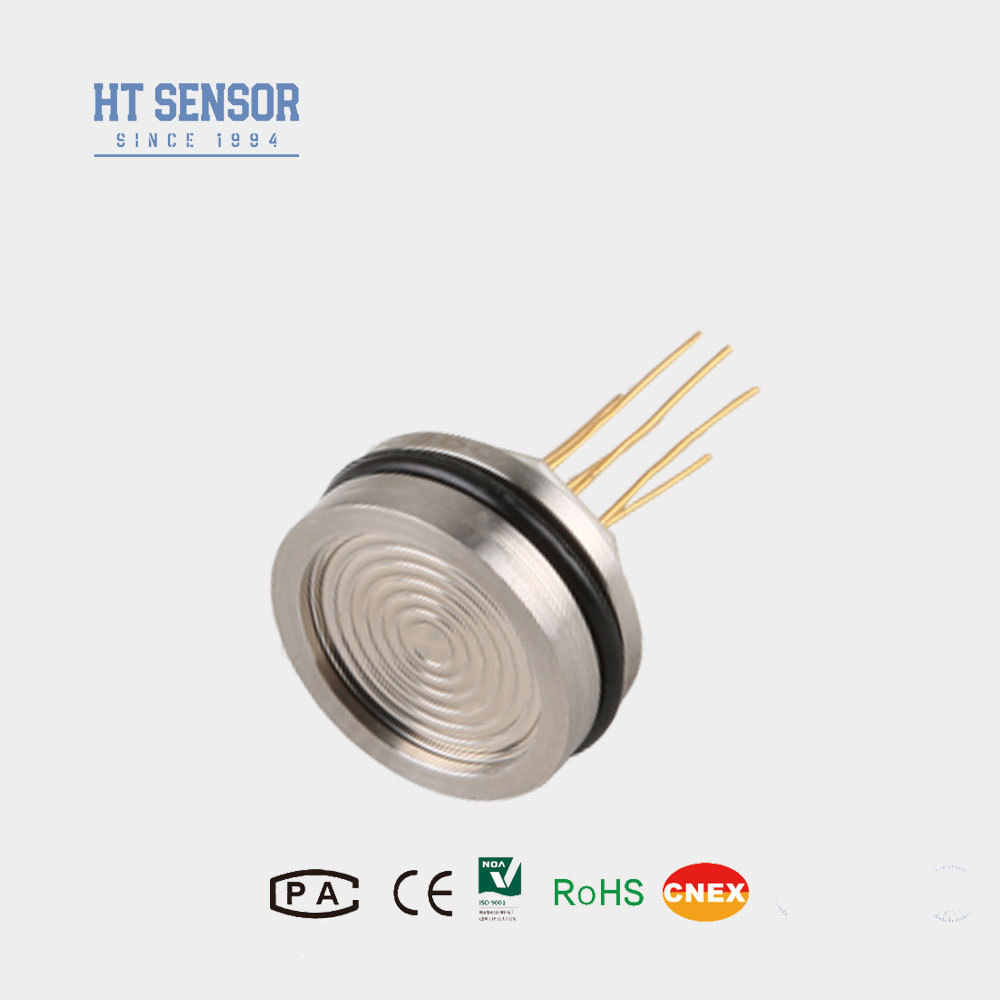

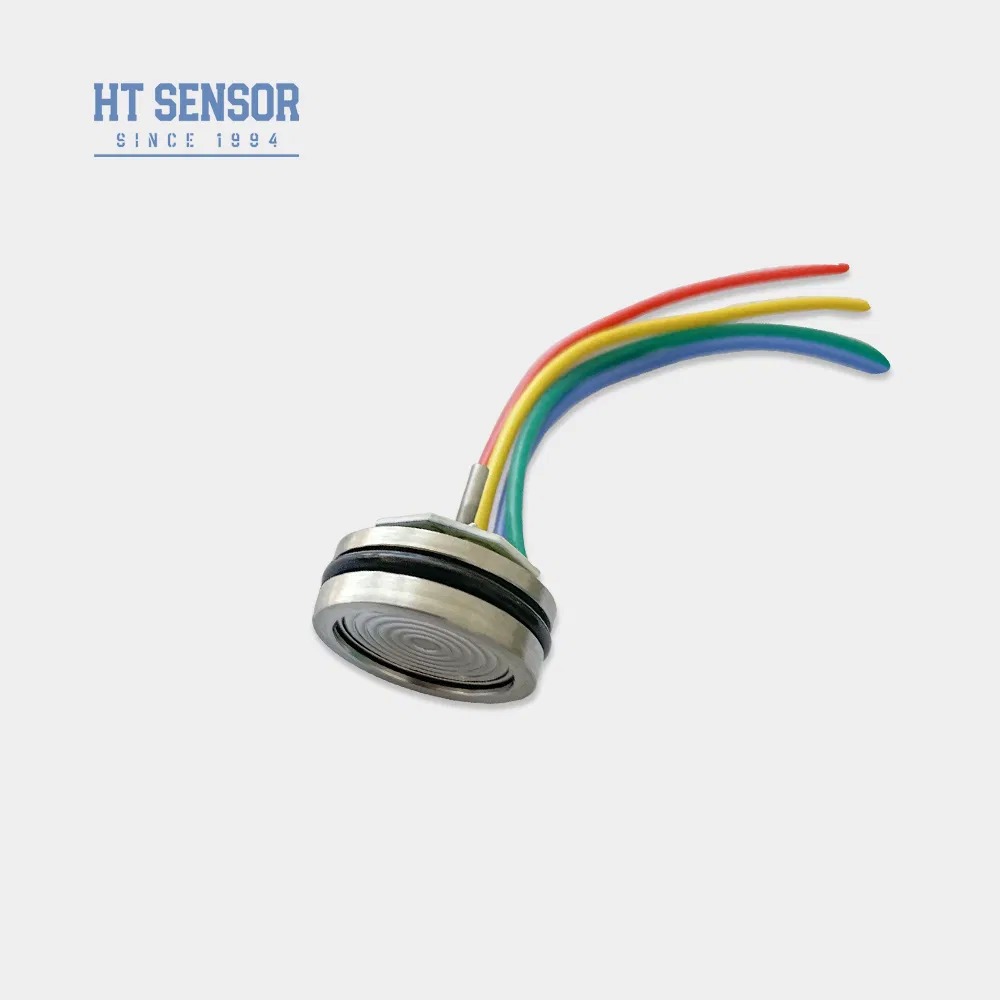

- Połączenie elektryczne: Pozłacane piny Kovar lub przewody wysokotemperaturowe 100 mm
| Zakres pomiarowy | Względny (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |
|---|---|---|---|
| Bezwzględny (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Szczelny (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||
| Parametr | Typ | Maks. | Jednostka |
| Nieliniowość | ±0,15 | ±0,3 | %F.S |
| Powtarzalność | 0,05 | 0,1 | %F.S |
| Histereza | 0,05 | 0,1 | %F.S |
| Wyjście przesunięcia zerowego | 0±1 | 0±2 | mV |
| Wyjście pełnej skali (≤20KPa) | 50±10 | 50±30 | mV |
| Wyjście pełnej skali (≥35kPa) | 100±10 | 100±30 | mV |
| Dryft temperatury przesunięcia zerowego (≤20KPa) | ±1 | ±2 | %F.S |
| Dryft temperatury przesunięcia zerowego (≥35kPa) | ±0,5 | ±1 | %F.S |
| Dryft temperatury pełnej skali (≤20KPa) | ±1 | ±2 | %F.S |
| Dryft temperatury pełnej skali (≥35kPa) | ±0,5 | ±1 | %F.S |
| Kompensowana temperatura (≤20KPa) | 0~50 | ºC | |
| Kompensowana temperatura (≥35kPa) | 0~70 | ºC | |
| Temperatura pracy | -20~80 | ºC | |
| Temperatura przechowywania | -40~125 | ºC | |
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość między 3-krotnością pełnej skali lub 120MPa | ||
| Ciśnienie rozrywające | 5X pełnej skali | ||
| Długoterminowa stabilność | 0,2% F.S/Rok | ||
| Materiał membrany | 316L | ||
| Rezystancja izolacji | ≥200MΩ 100VDC | ||
| Wibracje | Brak zmian w warunkach 10gRMS, od 20Hz do 2000Hz | ||
| Wstrząsy | 100g, 11ms | ||
| Czas reakcji | ≤1ms | ||
| Uszczelnienie O-ring | Guma nitrylowa lub guma fluorowa | ||
| Medium wypełniające | Olej silikonowy | ||
| Waga | ~63g | ||
- Upewnij się, że rozmiar rdzenia i obudowy przetwornika pasują do siebie, aby zapewnić wymaganą szczelność
- Wyrównaj obudowę pionowo i podczas montażu przykładaj równomierny nacisk, aby uniknąć uszkodzenia płytki kompensacyjnej
- Podaj specjalne instrukcje, jeśli mierzone medium jest niezgodne z membraną rdzenia lub materiałem obudowy (316L)
- Unikaj naciskania membrany czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniom
- Utrzymuj port rdzenia ciśnienia manometrycznego otwarty na atmosferę i zapobiegaj przedostawaniu się wody, pary lub mediów korozyjnych
- Zapoznaj się z etykietą rdzenia, aby uzyskać konfiguracje wyprowadzeń pinów
Product Highlights
Rdzeń czujnika ciśnienia HT26 OEM: wysokość 7 mm, konstrukcja ze stali nierdzewnej, stopień ochrony IP65. Wysoka stabilność, dokładność ± 0,3% FS, czas reakcji 1 ms. Możliwość dostosowania do pomiaru gazu/cieczy w zastosowaniach przemysłowych. Wydajność 50 000 jednostek/rok.
