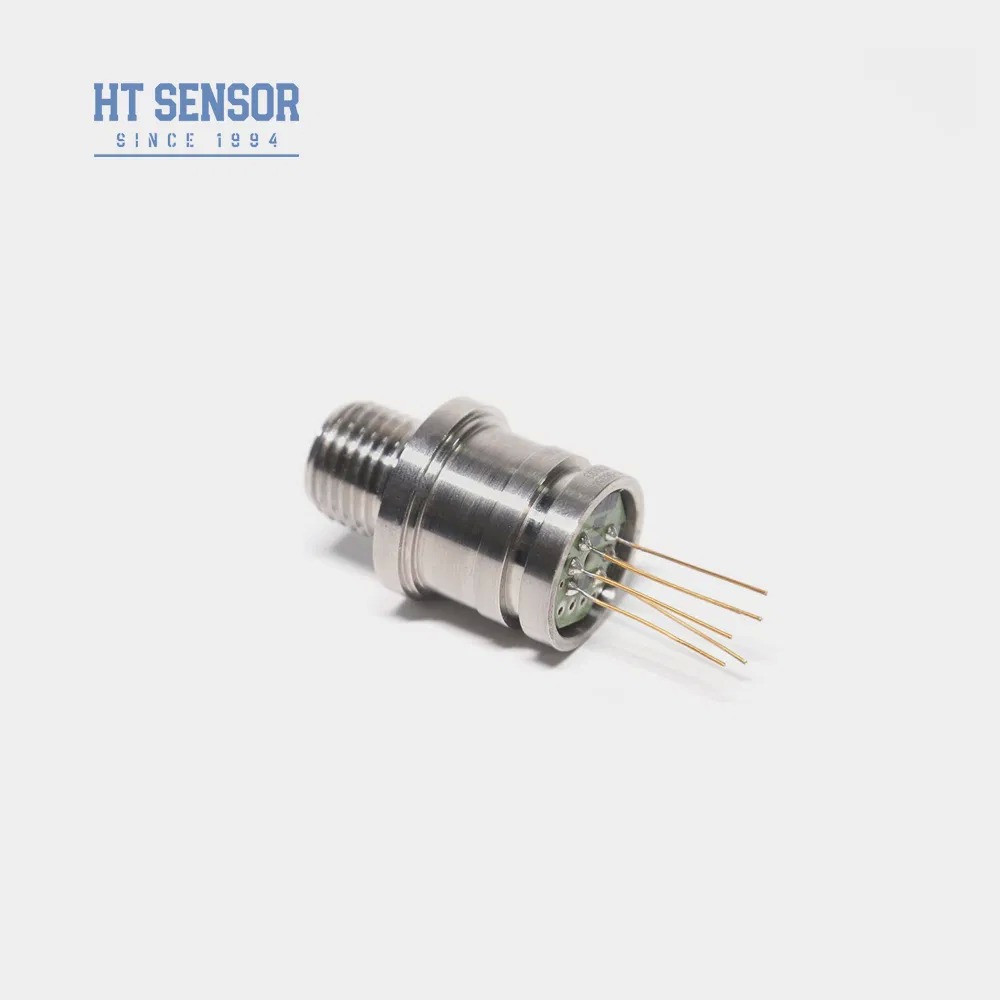

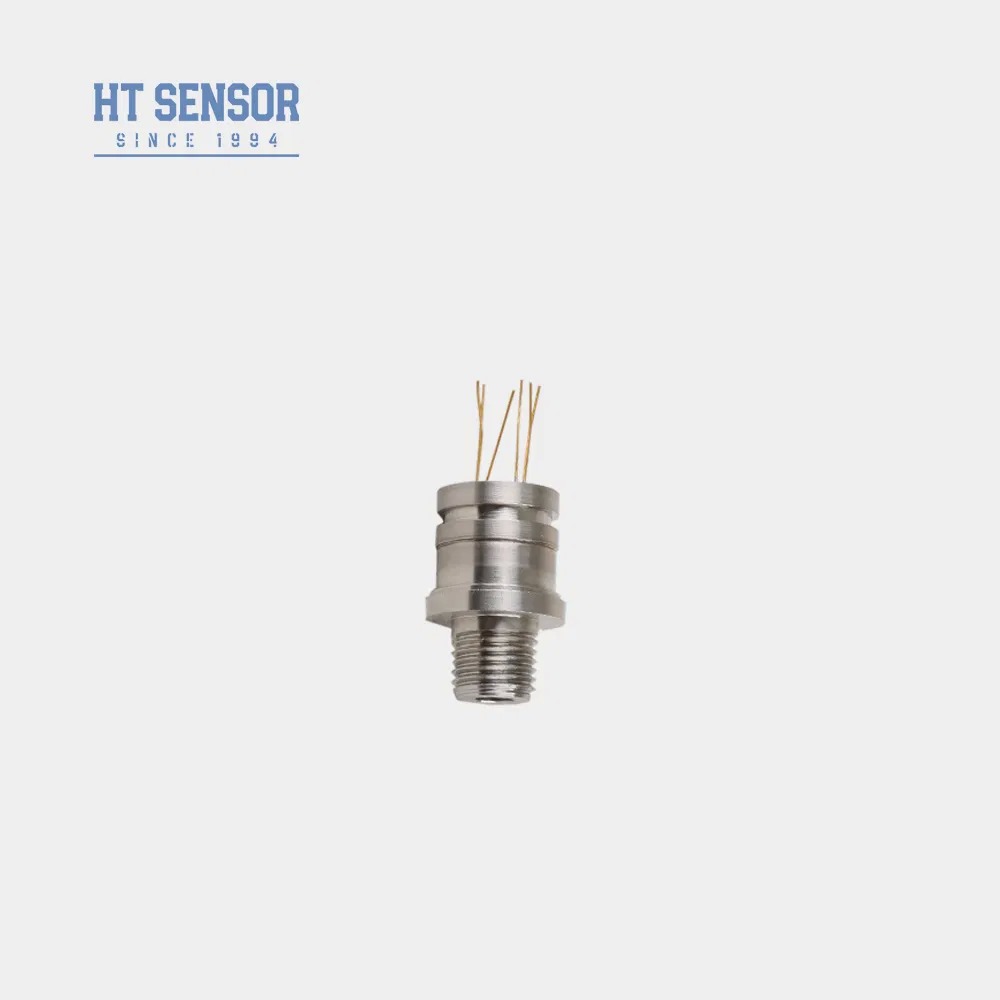

Element sondy ciśnienia ze stali nierdzewnej dla czujnika ciśnienia czujnika poziomu komórki
Product Details
| Nr modelu: | HT30 | Sygnał wyjściowy: | Typ analogowy |
|---|---|---|---|
| Tworzywo: | Stal nierdzewna | Typ okablowania: | Czteroprzewodowy |
| Medium pomiarowe: | Gaz i ciecz | Ocena IP: | IP65 |
| Zasilanie: | 1,5 mA | Zakres: | 0 ~ 10 KPa ~ 40 MPa |
| Temperatura pracy: | -20~80oC | Waga: | ~63g |
| Podkreślić |
sondy ciśnieniowe ze stali nierdzewnej,element komórki czujnika ciśnienia,sonda czujnika poziomu krzemu |
||
Product Description
Czujnik ciśnienia piezoresystywnego z krzemu HT30 jest bardzo stabilnym, rozproszonym pierwiastkiem z krzemu, który wykorzystuje efekt piezoresystywny do pomiaru ciśnienia cieczy i gazu.Pozostałe maszyny i urządzenia do maszynowania, czujnik ten zapewnia wyjątkową niezawodność w różnych zastosowaniach.
- Zaawansowana technologia z obudową ze stali nierdzewnej 316L i najwyższej jakości materiałami membranowymi, w tym tytanem i Hastelloyem

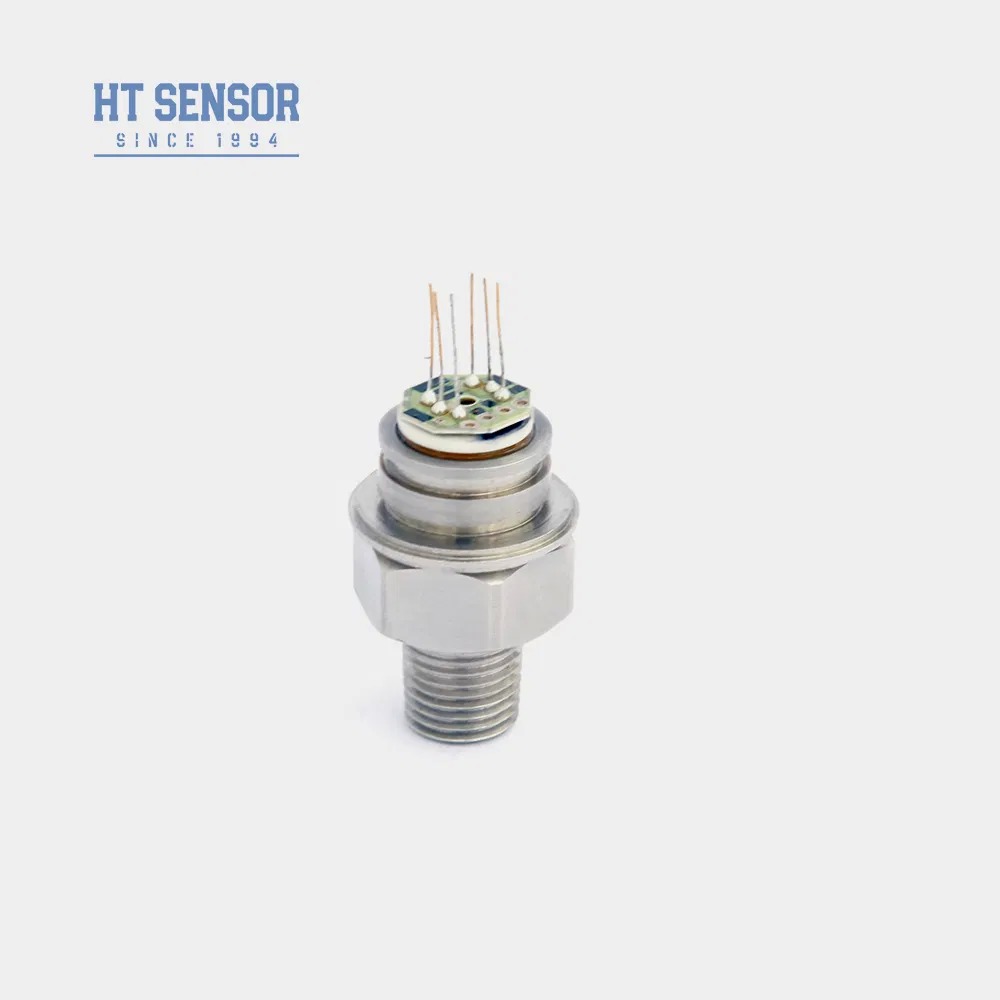

- Obwody grubofilmowe do precyzyjnej kompensacji temperatury i korekcji punktu zerowego
- Dostępne opcje interfejsu wielu wątków
- Kompaktna konstrukcja spawana dla wysokiej niezawodności i trwałości
- Miejsca procesów przemysłowych: ropy naftowej, chemicznej, metalurgicznej, energetycznej i hydrologicznej
- Przemysł morski i lotniczy
- Systemy sterowania hydraulicznego i pneumatycznego
- Aplikacje kontroli procesów
- Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
- Impedancja wejściowa: 2,5KΩ~6KΩ
- Impedancja wyjściowa: 2,5KΩ~6KΩ

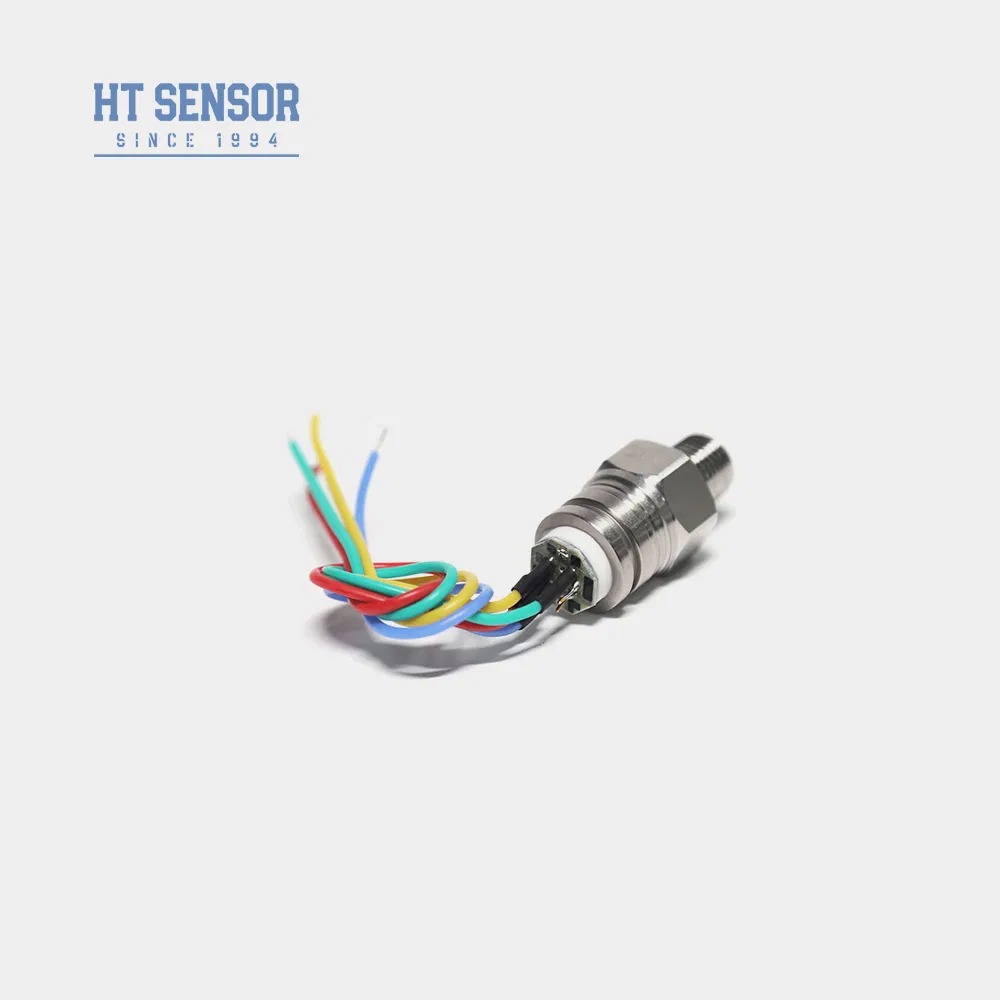

- Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów wysokotemperaturowych
| Parametry | Rodzaj | Maksymalnie | Jednostka |
|---|---|---|---|
| Nieliniowość | ± 0.15 | ± 0.3 | % F.S. |
| Powtarzalność | 0.05 | 0.1 | % F.S. |
| Hysteresa | 0.05 | 0.1 | % F.S. |
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV |
| Wydajność pełnej skali (≤20KPa) | 50±10 | 50±30 | mV |
| Wydajność w pełnej skali (≥ 35 kPa) | 100±10 | 100±30 | mV |
| Zero Ofset Temp. Drift (≤20KPa) | ± 1 | ±2 | % F.S. |
| Temperatura zerowa przesunięcia (≥ 35 kPa) | ± 0.5 | ± 1 | % F.S. |
| Zmiany temperatury w pełnej skali (≤ 20 KPa) | ± 1 | ±2 | % F.S. |
| Ściganie temperatury w pełnej skali (≥ 35 kPa) | ± 0.5 | ± 1 | % F.S. |
| Kompensacja temperatury (≤20KPa) | 0 ~ 50 | - | oC |
| Kompensowana temperatura (≥ 35 kPa) | 0 ~ 70 | - | oC |
| Temperatura pracy | -20~80 | - | oC |
| Temperatura przechowywania | -40~125 | - | oC |
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa | ||
| Ciśnienie wybuchowe | 5x pełna skala | ||
| Stabilność długoterminowa | 00,2% F.S./Rok | ||
| Materiał przewodu | 316L | ||
| Odporność na izolację | ≥ 200MΩ 100VDC | ||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | ||
| Szok. | 100 g, 11 ms | ||
| Czas reakcji | ≤ 1 ms | ||
| O-ring Seal | Kauczuk nitrylowy lub kauczuk fluorowy | ||
| Środek wypełniający | Olej krzemowy | ||
| Waga | ~ 63 g | ||
Parametry badane w warunkach: 1,5mA @ 25°C
Wskaźnik (G):10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absolut (A):100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Zapięty (S):3500KPaS, 7MPaS, 10MPaS, 20MPaS
- Zapewnienie odpowiedniego dopasowania pomiędzy rozmiarem rdzenia a obudową nadajnika dla wymaganej szczelności powietrza
- Wyrównanie obudowy pionowo podczas montażu i stosować nawet ciśnienie, aby uniknąć uszkodzenia płyty kompensacyjnej
- Należy podać specjalne instrukcje podczas zamawiania, jeśli medium mierzone jest niezgodne z materiałem diafragmy 316L
- W celu uniknięcia uszkodzenia, unikaj kontaktu z diafragmą czujnika rękami lub ostrymi przedmiotami.
- Utrzymuj otwarty port miernika ciśnienia dla atmosfery i zapobiegaj wprowadzaniu wody, pary lub środków korozyjnych
- W przypadku wszelkich zmian konfiguracji ołówki szpilki należy odnieść się do rzeczywistej etykiety rdzenia
- Jakie są cechy czujników ciśnienia?
- Wysoka precyzja, trwałość i doskonała wydajność.
- Czy mogę dostosować specjalne specyfikacje?
- Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
- Jaka jest wasza zdolność produkcyjna?
- Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy..
- Jaki jest typowy czas dostawy?
- 5 do 8 dni roboczych dla modeli standardowych.
- Jakie są ceny produktów?
- Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
- Jaka jest gwarancja na pańskie produkty?
- Nasz czas gwarancji wynosi 24 miesiące od wysyłki, a nasze usługi posprzedażowe odpowiedzą na Twoje pytania w ciągu 24 godzin, zdalne instrukcje za pomocą sieci PC są zawsze dostępne.
Product Highlights
Element sondy ciśnieniowej HT30 ze stali nierdzewnej zapewnia wysoką stabilność (0,1% FS/rok) z membraną ze stopu tytanu 316L. Stopień ochrony IP65, pomiar gazu/cieczy do 20 MPa. Dostępne opcje dostosowywania do zastosowań przemysłowych, w tym do układów naftowych, chemicznych i hydraulicznych.
