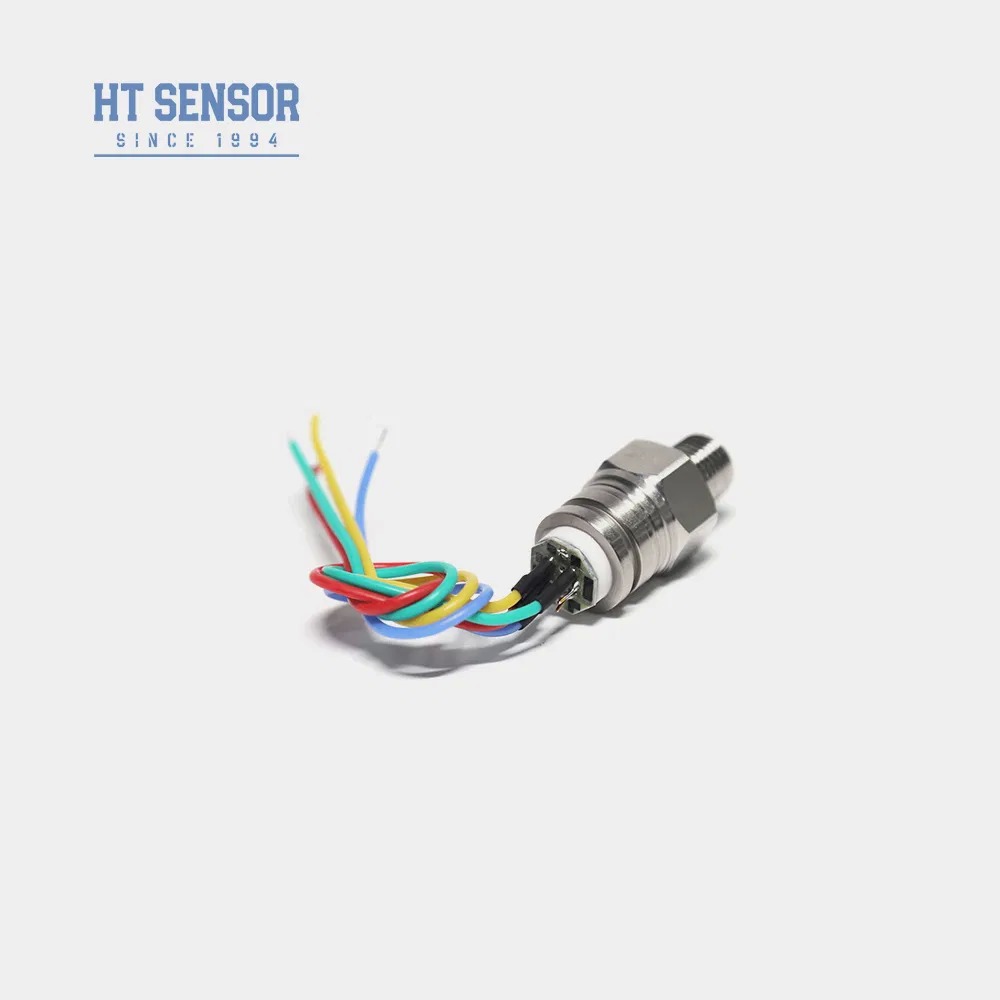

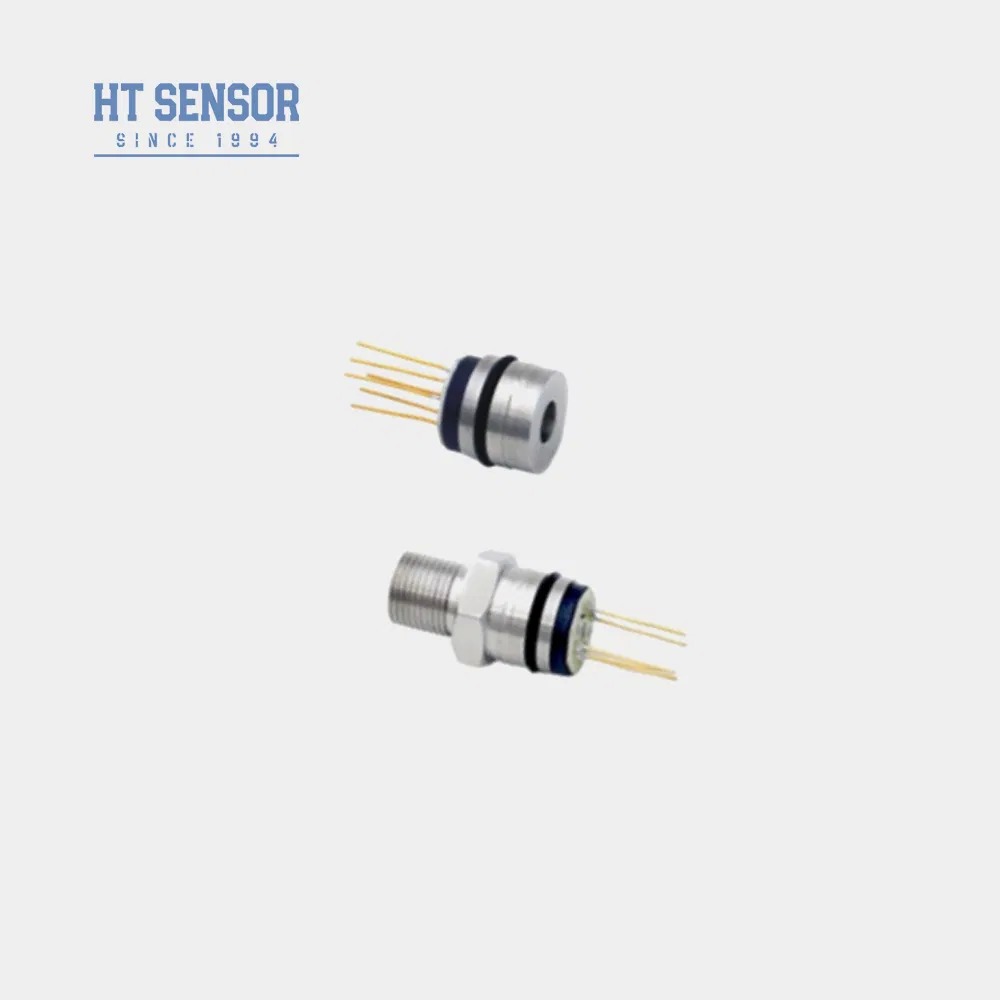

Baoji Hengtong HT30 G1/4 Gwint Niestandardowy Czujnik Ciśnienia Czujnik Poziomu

Baoji Hengtong HT30 G1/4 Thread Customized Pressure Sensor Cell Level Sensor
Baoji Hengtong HT30 G1/4 Thread Customized Pressure Sensor Cell Level Sensor Baoji Hengtong HT30 G1/4 Thread Customized Pressure Sensor Cell Level Sensor Baoji Hengtong HT30 G1/4 Thread Customized Pressure Sensor Cell Level Sensor Baoji Hengtong HT30 G1/4 Thread Customized Pressure Sensor Cell Level Sensor Baoji Hengtong HT30 G1/4 Thread Customized Pressure Sensor Cell Level Sensor
Podstawowe informacje
Orzecznictwo: RoHS
Minimalne zamówienie: 5
Cena: 20
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Nr modelu: HT30 Sygnał wyjściowy: Typ analogowy
Proces produkcyjny: Integracja Tworzywo: Stal nierdzewna
Typ okablowania: Czteroprzewodowy Medium pomiarowe: Gaz i ciecz
Ocena IP: ip65 Moc: 1,5 mA
Wyjście: MV Zakres: 0-10 kpa-20 mpa
Nitka: G1/4 i tak dalej Impedancja wejściowa: 2,5 kΩ ~ 6kΩ
Impedancja wyjściowa: 2,5 kΩ ~ 6kΩ Temperatura pracy: -20~80°C
Waga: ~63g
Podkreślić:

Czujnik ciśnienia z gwintem G1/4

,

Niestandardowy czujnik poziomu

,

czujnik ciśnienia z krzemu z gwarancją

opis produktu

Baoji Hengtong HT30 G1/4 Węzeł Sensor ciśnienia
Baoji Hengtong HT30 G1/4 Gwint Niestandardowy Czujnik Ciśnienia Czujnik Poziomu 0Baoji Hengtong HT30 G1/4 Gwint Niestandardowy Czujnik Ciśnienia Czujnik Poziomu 1Baoji Hengtong HT30 G1/4 Gwint Niestandardowy Czujnik Ciśnienia Czujnik Poziomu 2Baoji Hengtong HT30 G1/4 Gwint Niestandardowy Czujnik Ciśnienia Czujnik Poziomu 3
HT30 Silkonowy czujnik ciśnienia piezoresystywnego
Sterownik ciśnienia piezoresystywnego z krzemu HT30 wyposażony jest w bardzo stabilny element difusowego krzemu, który wykorzystuje efekt piezoresystywny do pomiaru ciśnienia cieczy i gazu.Z walcowanym rdzeniem i standardowym węzłem węzłowym bez uszczelnienia pierścieniem O, czujnik ten zapewnia wyjątkową niezawodność w różnych zastosowaniach.
Cechy produktu
  • Zaawansowana technologia z obudową ze stali nierdzewnej 316L i najwyższej jakości materiałami membranowymi, w tym tytanem i Hastelloyem
  • Obwody grubofilmowe do precyzyjnej kompensacji temperatury i korekcji punktu zerowego
  • Wielokrotne opcje interfejsu przędza dostępne do elastycznej instalacji
  • Kompaktna konstrukcja spawana zapewniająca wysoką niezawodność i trwałość
Wnioski
  • Kontrola procesów przemysłowych w sektorach ropy naftowej, chemicznej, metalurgicznej, energetycznej i hydrologicznej
  • Zastosowania w przemyśle morskim i lotniczym
  • Systemy sterowania hydraulicznego i pneumatycznego
  • Ogólne zastosowania w zakresie kontroli i monitorowania procesów
Wydajność elektryczna
  • Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
  • Impedancja wejściowa: 2,5KΩ~6KΩ
  • Impedancja wyjściowa: 2,5KΩ~6KΩ
  • Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów wysokotemperaturowych
Parametry wydajności
ParametryRodzajRodzajMaksymalnieJednostka
Zakres pomiaruWskaźnik (G)10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absolut (A)100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Zapięte (S)3500KPaS, 7MPaS, 10MPaS, 20MPaS
Nieliniowość± 0.15± 0.3% F.S.
Powtarzalność0.050.1% F.S.
Hysteresa0.050.1% F.S.
Zerowy wynik offsetowy0± 10±2mV
Produkcja na pełną skalę≤ 20KPa50±1050±30mV
≥ 35 kPa100±10100±30mV
Zero Ofset Temp. Drift≤ 20KPa± 1±2% F.S.
≥ 35 kPa± 0.5± 1% F.S.
Całkowita temp. Drift≤ 20KPa± 1±2% F.S.
≥ 35 kPa± 0.5± 1% F.S.
Kompensowana czasowa.≤ 20KPa0 ~ 50oC
≥ 35 kPa0 ~ 70oC
Temperatura pracy-20~80oC
Temperatura przechowywania-40~125oC
Dopuszczalne przeciążeniePrzyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa
Ciśnienie wybuchowe5x pełna skala
Stabilność długoterminowa0.2 % F.S./Rok
Materiał przewodu316L
Odporność na izolację≥ 200MΩ 100VDC
WibracjeBrak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz
Szok.100 g, 11 min.
Czas reakcji≤ 1 ms
O-ring SealKauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniającyOlej krzemowy
Waga~ 63 g
Parametry badane w warunkach standardowych: 1,5 mA @ 25°C
Baoji Hengtong HT30 G1/4 Gwint Niestandardowy Czujnik Ciśnienia Czujnik Poziomu 4Baoji Hengtong HT30 G1/4 Gwint Niestandardowy Czujnik Ciśnienia Czujnik Poziomu 5
Projekt budowy
Baoji Hengtong HT30 G1/4 Gwint Niestandardowy Czujnik Ciśnienia Czujnik Poziomu 6
Połączenie elektryczne i rekompensata
Baoji Hengtong HT30 G1/4 Gwint Niestandardowy Czujnik Ciśnienia Czujnik Poziomu 7
Przykłady wyboru
Baoji Hengtong HT30 G1/4 Gwint Niestandardowy Czujnik Ciśnienia Czujnik Poziomu 8
Wskazówki dotyczące zamawiania
  • Zapewnienie odpowiedniego dopasowania pomiędzy rozmiarem rdzenia a obudową nadajnika podczas montażu w celu osiągnięcia wymaganej szczelności powietrza
  • Podczas montażu obudowy, utrzymać pionowe wyrównanie i stosować równomierne ciśnienie, aby zapobiec zatarciu lub uszkodzenia płyty kompensacyjnej
  • Należy określić szczególne wymagania przy zamawianiu, jeśli medium mierzone jest niezgodne z przepływem i materiałem obudowy 316L
  • Unikaj kontaktu z przepukliną czujnika za pomocą rąk lub ostrych przedmiotów, aby zapobiec uszkodzeniu z powodu deformacji lub przebicia
  • Utrzymuj otwarty port miernika ciśnienia dla atmosfery i zapobiegaj wprowadzaniu wody, pary wodnej lub środków korozyjnych do komory ciśnienia ujemnego
  • W przypadku wszelkich zmian konfiguracji ołowiu szpilki należy odnieść się do faktycznego oznakowania rdzenia
Informacje o spółce
Baoji Hengtong HT30 G1/4 Gwint Niestandardowy Czujnik Ciśnienia Czujnik Poziomu 9Baoji Hengtong HT30 G1/4 Gwint Niestandardowy Czujnik Ciśnienia Czujnik Poziomu 10
Częste pytania
Jakie są cechy czujników ciśnienia?
Wysoka precyzja, trwałość i doskonała wydajność.
Czy mogę dostosować specjalne specyfikacje?
Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
Jaka jest wasza zdolność produkcyjna?
Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia miesięcznie, które spełniają wymagania dużych zamówień.Skontaktuj się z naszym zespołem sprzedaży z wyprzedzeniem dla płynnego planowania produkcji i dostawy.
Jaki jest typowy czas dostawy?
5-8 dni roboczych dla modeli standardowych.
Jakie są ceny produktów?
Konkurencyjne ceny z dostępnymi rabatami dla zamówień hurtowych lub długoterminowych partnerów.
Jaka jest gwarancja na pańskie produkty?
Nasz zespół posprzedażowy odpowiada na zapytania w ciągu 24 godzin, z zdalną instrukcją sieci PC zawsze dostępne.
