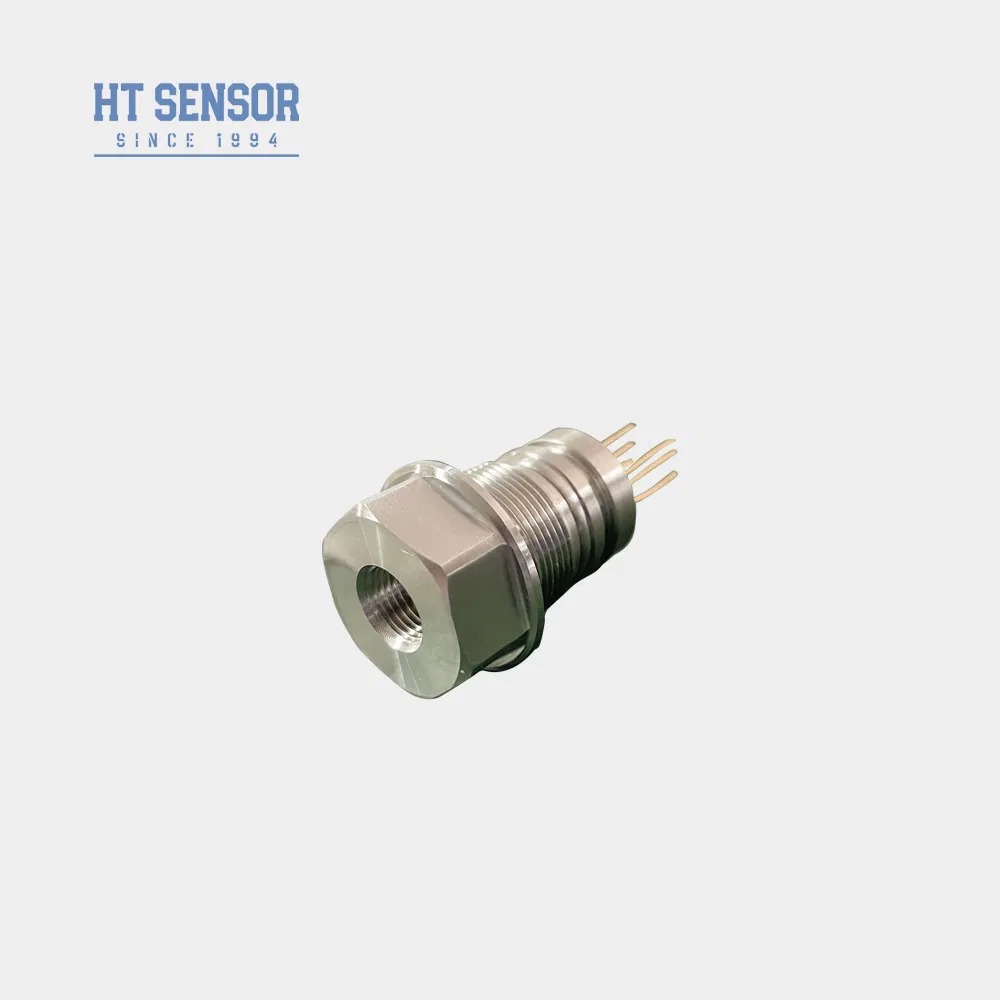

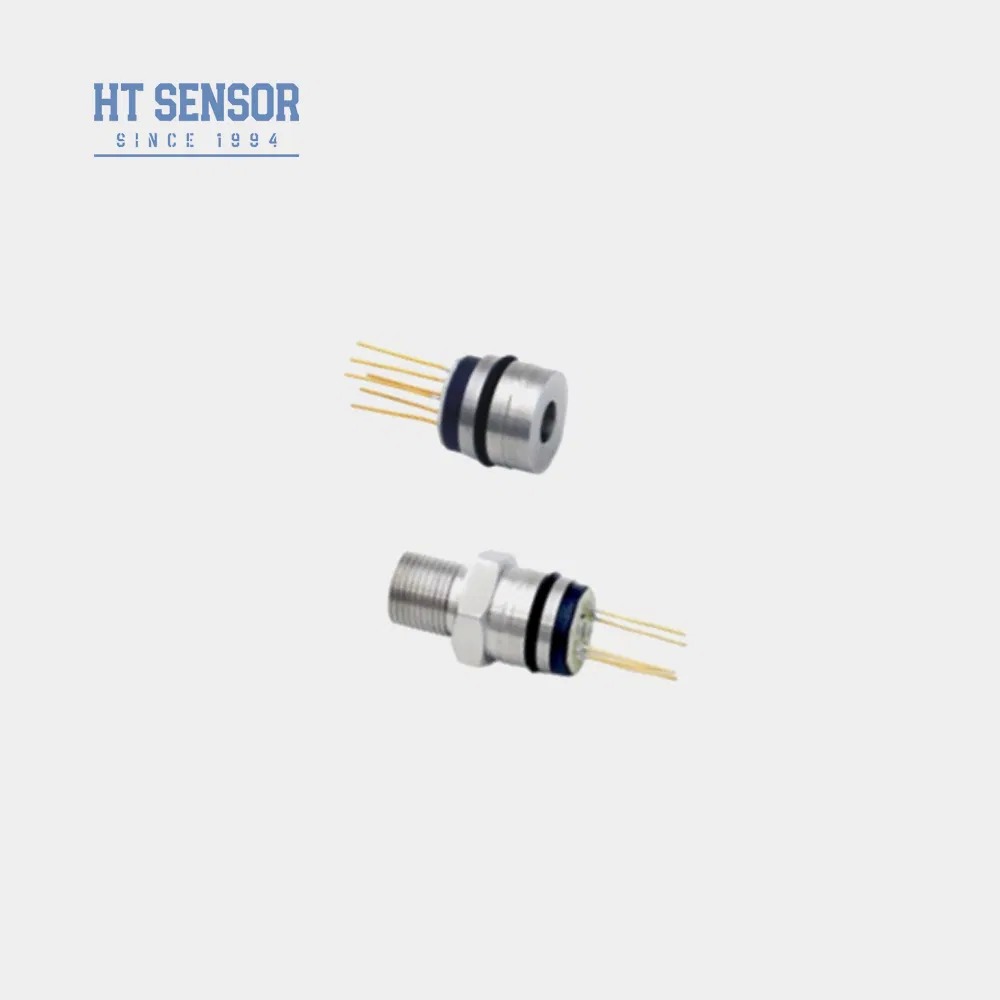

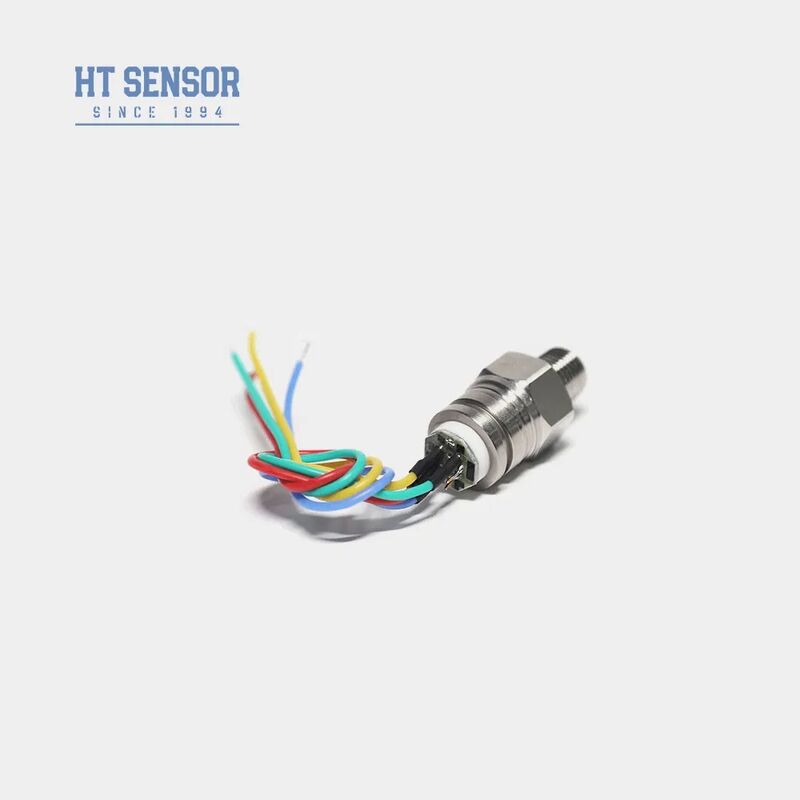

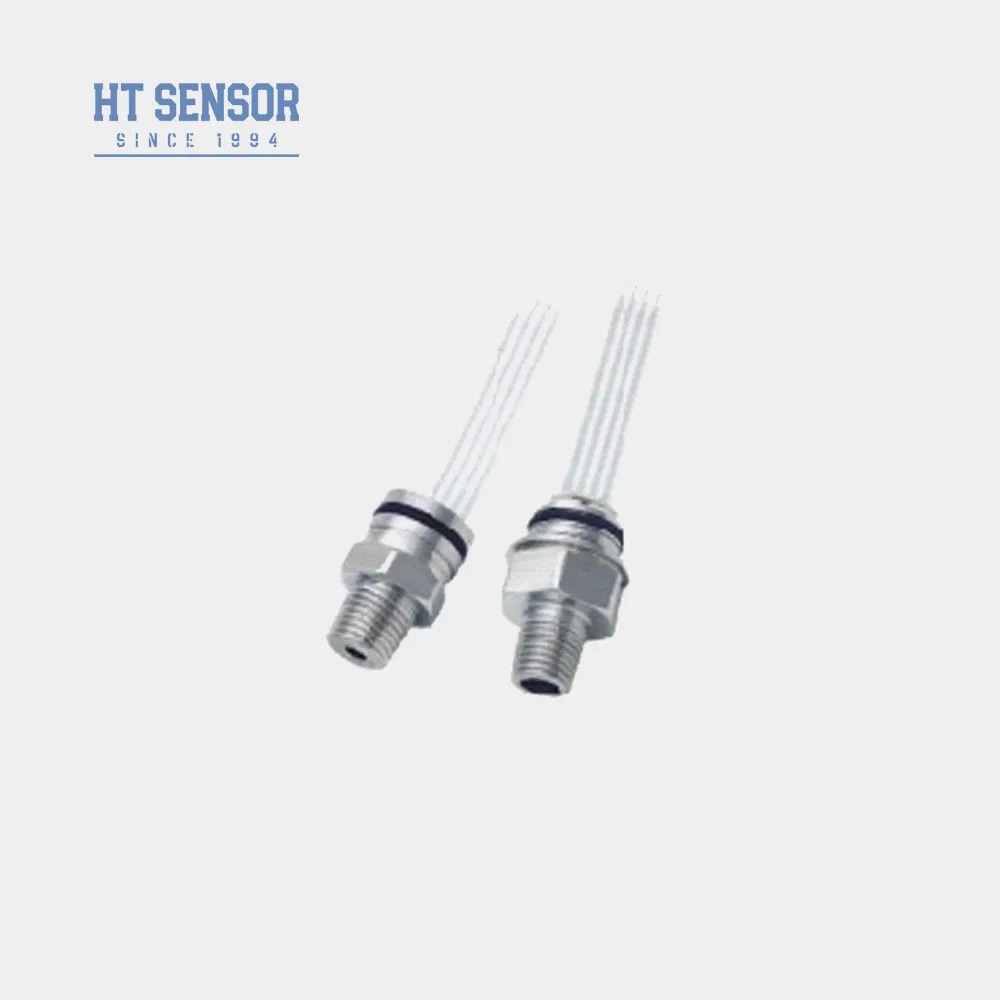

Układ liniowy z czujnikiem ciśnienia zintegrowanym z gwintem, czujnik OEM

Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor
Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor
Podstawowe informacje
Orzecznictwo: RoHS
Minimalne zamówienie: 5
Cena: 20
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Nr modelu: HT30V Sygnał wyjściowy: Typ analogowy
Proces produkcyjny: Integracja Tworzywo: Stal nierdzewna
Typ gwintu: Dostosowane Typ okablowania: Czteroprzewodowy
Medium pomiarowe: Gaz i ciecz Ocena IP: ip65
Zasilanie: 10 V DC 5 V DC Wyjście: 10 mv/V
Materiał przepony: 316L Impedancja wejściowa: 4KΩ~20KΩ
Impedancja wyjściowa: 2,5 kΩ ~ 6kΩ Temperatura pracy: -20~80oC
Waga: ~63g
Podkreślić:

czujnik ciśnienia zintegrowany z gwintem

,

czujnik poziomu OEM

,

krzemowy

opis produktu

HT30V Silikonowy czujnik ciśnienia piezorezystancyjnego
HT30V wykorzystuje wysoce stabilny element krzemowy dyfuzyjny, co czyni go niezawodnym krzemowym piezorezystancyjnym czujnikiem ciśnienia. Wykorzystując membranę izolacyjną i olej silikonowy, czujnik ten dokładnie mierzy ciśnienie cieczy i gazów, zapewniając precyzyjne wyniki w różnych zastosowaniach przemysłowych, w tym w sprężarkach powietrza i systemach chłodniczych.
Układ liniowy z czujnikiem ciśnienia zintegrowanym z gwintem, czujnik OEM 0 Układ liniowy z czujnikiem ciśnienia zintegrowanym z gwintem, czujnik OEM 1 Układ liniowy z czujnikiem ciśnienia zintegrowanym z gwintem, czujnik OEM 2
Cechy produktu
  • Wykorzystuje obwody grubowarstwowe do kompensacji temperatury i korekcji przesunięcia zera
  • Wysoka niezawodność i doskonała stabilność
  • Zasilanie stałym napięciem ze standardowym wyjściem
Zastosowania
  • Nadaje się do pomiaru ciśnienia gazów i cieczy niekorozyjnych z kompatybilnością ze stalą nierdzewną 316L
  • Używany w systemach kontroli procesów do monitorowania i kontroli ciśnienia
  • Powszechnie stosowany w systemach chłodniczych i sprężarkach powietrza do pomiaru ciśnienia
Parametry elektryczne
  • Zasilanie: ≤10VDC
  • Napięcie wyjściowe w trybie wspólnym: 50% wejścia (typowo)
  • Impedancja wejściowa: 4KΩ~20KΩ
  • Impedancja wyjściowa: 2.5KΩ~6KΩ
  • Połączenie elektryczne: przewód wysokotemperaturowy 100 mm, kabel taśmowy
Parametry wydajności
Zakres pomiarowy Typ Wartości
Zakresy ciśnień Wskaźnik (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
Bezwzględny (A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Uszczelniony (S) 3500KPaS, 7MPaS, 10MPaS, 20MPaS
Nieliniowość ±0.15 | ±0.3 | %F.S
Powtarzalność 0.05 | 0.1 | %F.S
Histereza 0.05 | 0.1 | %F.S
Wyjście przesunięcia zera 0±1 | 0±2 | mV
Wyjście pełnej skali ≤20KPa: 50±1 | 50±2 | mV
≥35kPa: 100±1 | 100±2 | mV
Dryft temperatury przesunięcia zera ≤20KPa: ±1 | ±2.5 | %F.S
≥35kPa: ±0.8 | ±1.5 | %F.S
Dryft temperatury pełnej skali ≤20KPa: ±1 | ±2 | %F.S
≥35kPa: ±0.8 | ±1.5 | %F.S
Kompensowana temperatura ≤20KPa: 0~50 ºC
≥35kPa: 0~70 ºC
Temperatura pracy -20~80 ºC
Temperatura przechowywania -40~125 ºC
Dopuszczalne przeciążenie Przyjąć mniejszą wartość z 3-krotności pełnej skali lub 120MPa
Ciśnienie rozrywające 5X pełnej skali
Długoterminowa stabilność 0.2 % F.S/Rok
Materiał membrany 316L
Rezystancja izolacji ≥200MΩ 100VDC
Wibracje Brak zmian w warunkach 10gRMS, od 20Hz do 2000Hz
Wstrząsy 100g, 11ms
Czas reakcji ≤1ms
Uszczelka O-ring Guma nitrylowa lub guma fluorowa
Medium wypełniające Olej silikonowy
Waga ~63g
Parametry testowane w warunkach: 10V @ 25ºC
Budowa zewnętrzna
Układ liniowy z czujnikiem ciśnienia zintegrowanym z gwintem, czujnik OEM 3
Rozmiar gwintu czujnika ciśnienia można dostosować
Połączenie elektryczne i kompensacja
Układ liniowy z czujnikiem ciśnienia zintegrowanym z gwintem, czujnik OEM 4
Przykłady wyboru
Układ liniowy z czujnikiem ciśnienia zintegrowanym z gwintem, czujnik OEM 5
Wskazówki dotyczące zamawiania
  • Podczas montażu należy zapewnić odpowiednie dopasowanie między rozmiarem rdzenia a obudową przetwornika, aby uzyskać wymaganą szczelność
  • Podczas montażu obudowy należy zachować wyrównanie pionowe i wywierać równomierny nacisk, aby uniknąć zacięcia lub uszkodzenia płytki kompensacyjnej
  • Jeśli mierzone medium nie jest kompatybilne z membraną rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składaniu zamówienia
  • Unikać naciskania membrany czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniom
  • Utrzymywać port ciśnieniowy rdzenia ciśnienia manometrycznego otwarty na atmosferę i zapobiegać przedostawaniu się wody, pary wodnej lub mediów korozyjnych
  • W przypadku jakichkolwiek zmian w wyprowadzeniach pinów należy zapoznać się z etykietą na rzeczywistym rdzeniu
Zapewnienie jakości
Jakie są cechy Państwa przetworników czujników ciśnienia?
Wysoka precyzja, trwałość i doskonała wydajność. Dostępne dostosowywanie.
Czy mogę dostosować specjalne specyfikacje?
Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Zapewniamy usługi OEM i ODM.
Jaka jest Państwa zdolność produkcyjna?
Nasze zakłady produkcyjne mogą wyprodukować do 30 000 przetworników czujników ciśnienia miesięcznie, co pozwala na realizację zamówień na dużą skalę. Skontaktuj się z naszym zespołem sprzedaży z wyprzedzeniem w celu ustalenia harmonogramu produkcji i dostawy.
Jaki jest typowy okres dostawy?
5-8 dni roboczych dla modeli standardowych. Produkty niestandardowe mogą się różnić.
Jak wyceniane są produkty? Czy są jakieś rabaty?
Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
Jaka jest gwarancja na Państwa produkty? I obsługa posprzedażna?
24-miesięczna gwarancja po wysyłce. Obsługa posprzedażna odpowiada w ciągu 24 godzin, z możliwością zdalnej instrukcji sieciowej PC.
