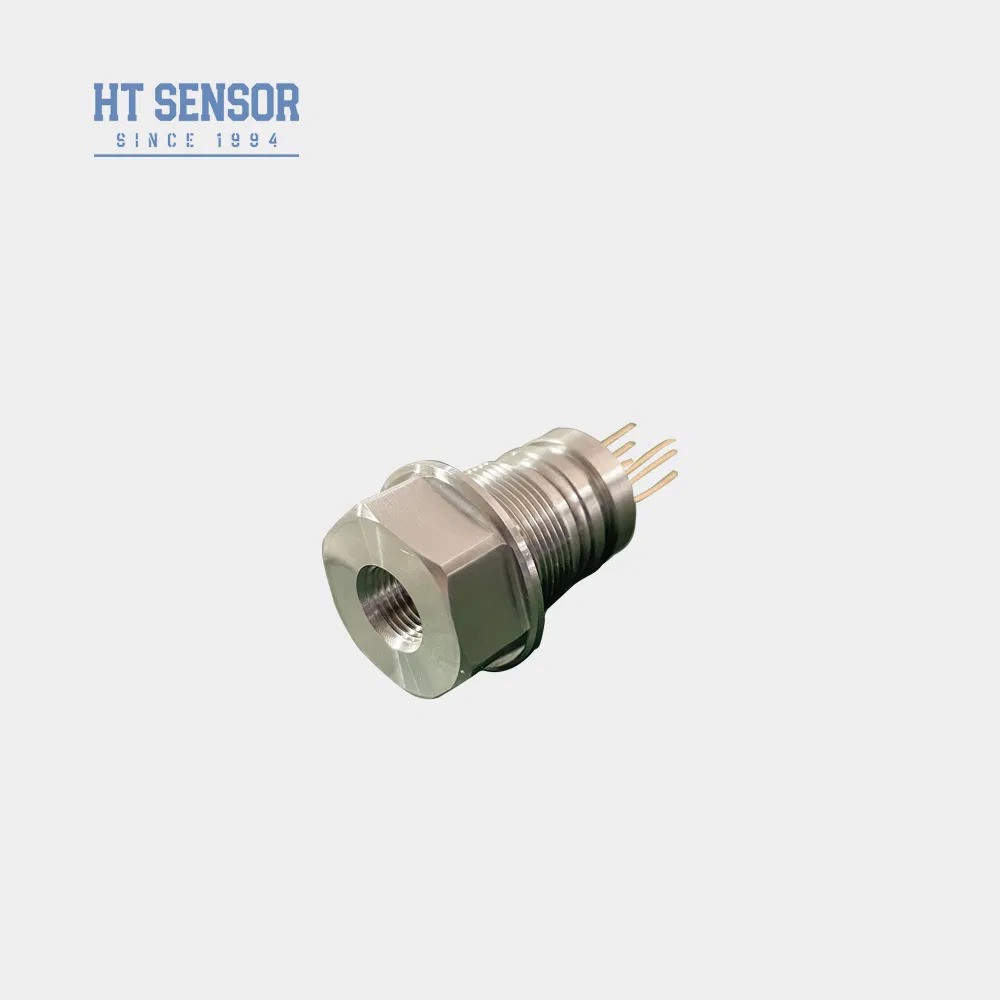

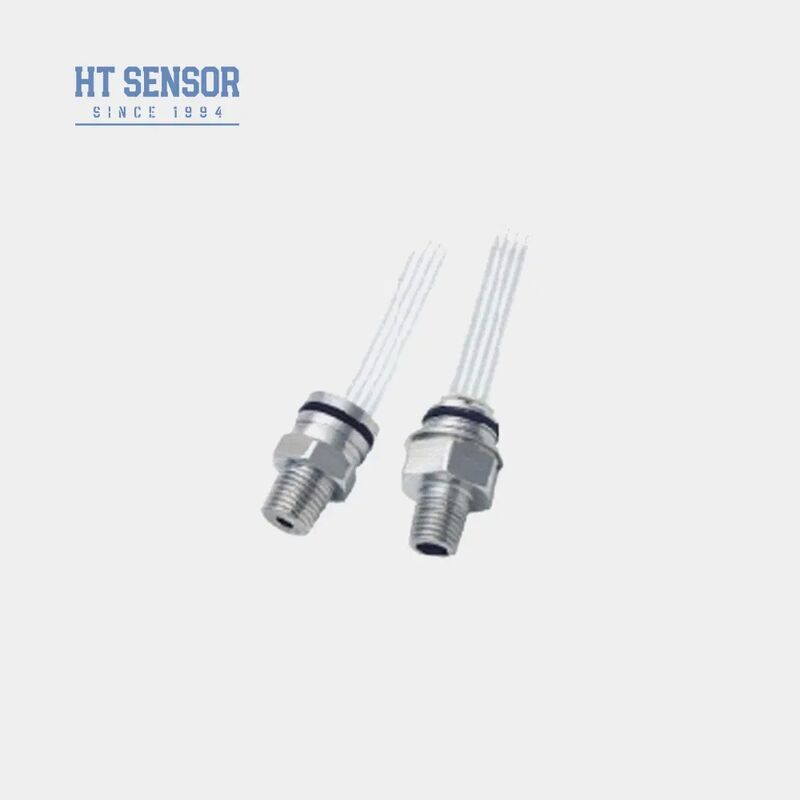

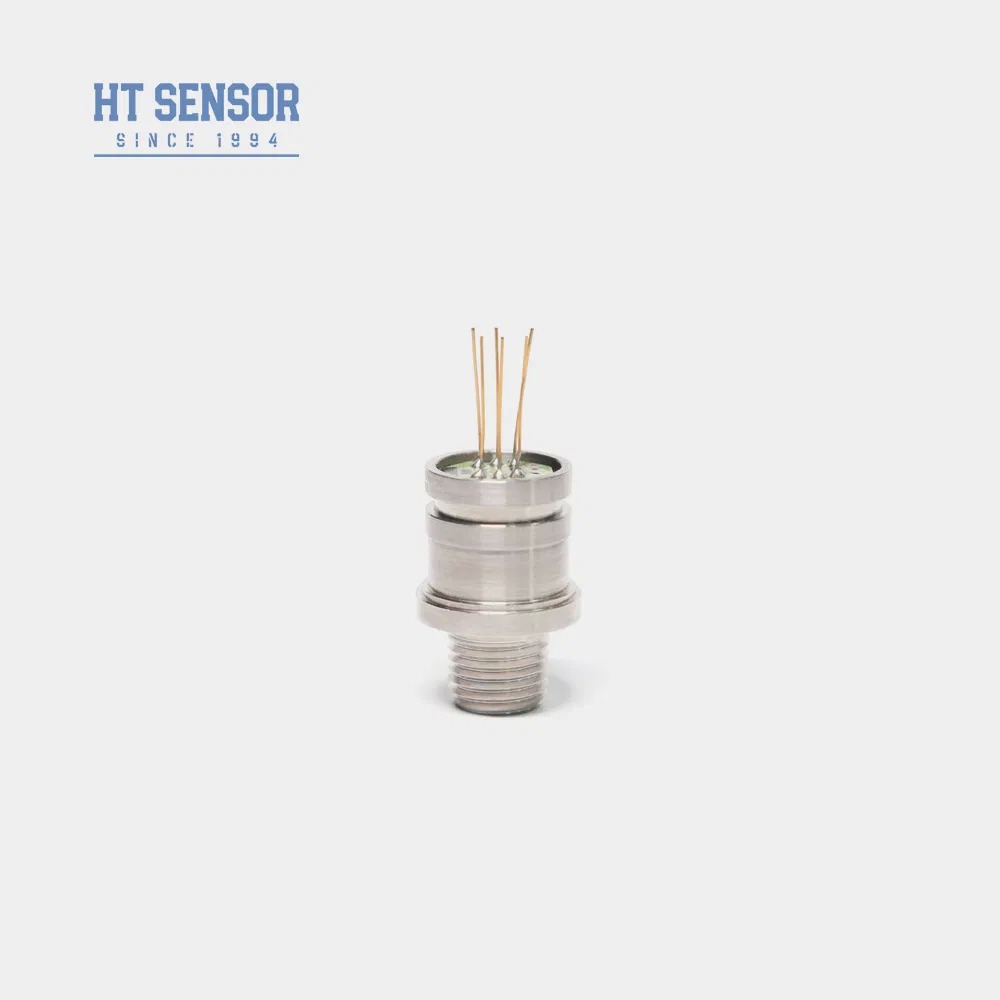

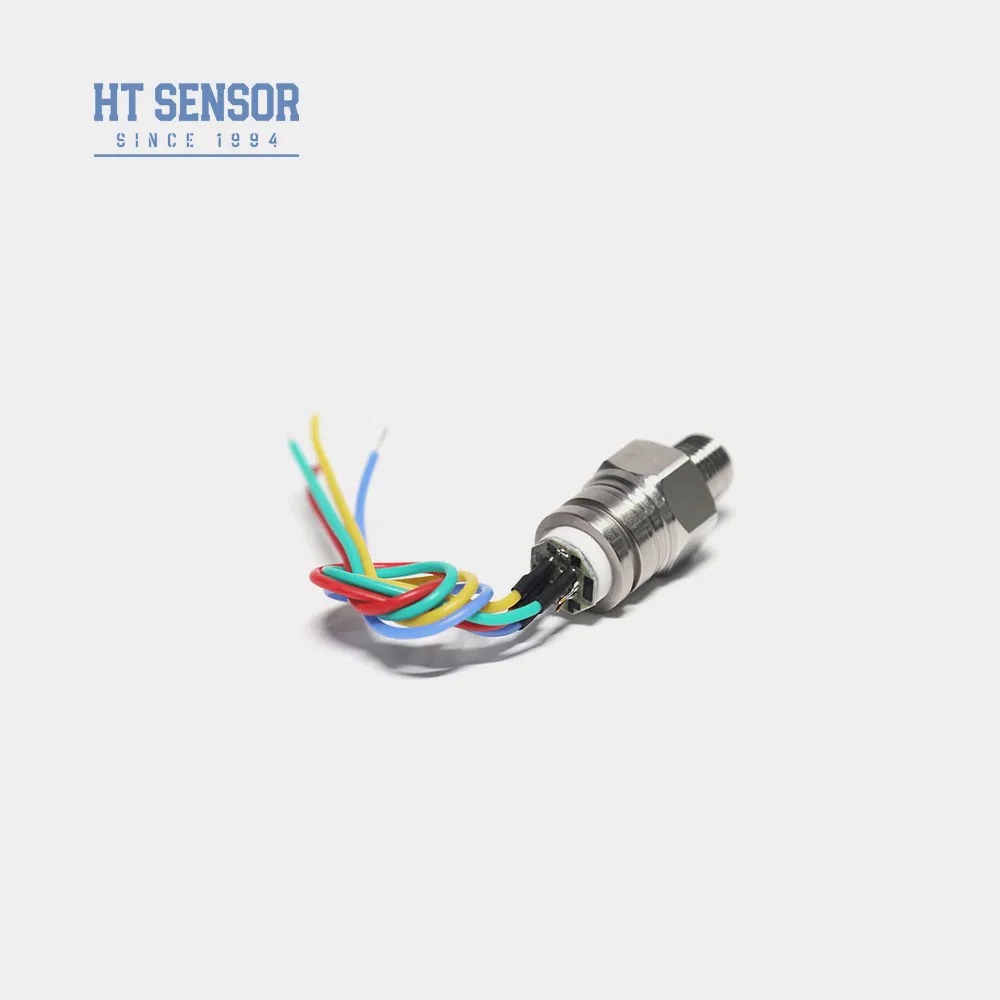

10VDC Mini G1/4 Węzeł czujnik ciśnienia płynu Przełącznik czujnik poziomu
Product Details
| Nr modelu: | HT30V | Sygnał wyjściowy: | Typ analogowy |
|---|---|---|---|
| Tworzywo: | Stal nierdzewna | Typ gwintu: | Dostosowane |
| Typ okablowania: | Czteroprzewodowy | Medium pomiarowe: | Gaz i ciecz |
| Ocena IP: | IP65 | Zasilanie: | 5-10 V prądu stałego |
| Wyjście: | 10 mv/V | Zakres ciśnienia: | 0-10 kpa ~ 20 mpa |
| Impedancja wejściowa: | 4KΩ~20KΩ | Impedancja wyjściowa: | 2,5 kΩ ~ 6kΩ |
| Temperatura pracy: | -20~80oC | Temperatura przechowywania: | -40~125°C |
| Waga: | ~63g | ||
| Podkreślić |
10VDC mini czujnik ciśnienia cieczy G1/4,G1/4 czujnik poziomu nitki,mini czujnik ciśnienia płynu z gwarancją |
||
Product Description
- Obwody grubowarstwowe do kompensacji temperatury i korekcji przesunięcia zera
- Wysoka niezawodność i doskonała stabilność
- Zasilacz stałonapięciowy ze standardowym wyjściem
- Pomiar niekorozyjnego ciśnienia gazu i cieczy przy kompatybilności ze stalą nierdzewną 316L
- Systemy sterowania procesami do monitorowania i kontrolowania ciśnienia
- Układy chłodnicze i sprężarki powietrza do pomiaru ciśnienia
- Zasilanie: ≤10VDC
- Napięcie wyjściowe trybu wspólnego: 50% wartości wejściowej (typowo)
- Impedancja wejściowa: 4KΩ ~ 20KΩ
- Impedancja wyjściowa: 2,5 KΩ ~ 6 KΩ
- Podłączenie elektryczne: przewód wysokotemperaturowy 100 mm, kabel taśmowy
| Zakres pomiarowy | Wskaźnik (G) | 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 1000 KPa, 2000 Kpa | |
|---|---|---|---|
| Absolutny (A) | 100 kPaA, 200 KPaA, 350 KPaA, 700 KPaA, 1000 KPaA, 2000 KPaA | ||
| Uszczelnione (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||
| Parametr | Typ | Maks | Jednostka |
| Nieliniowość | ±0,15 | ±0,3 | %FS |
| Powtarzalność | 0,05 | 0,1 | %FS |
| Histereza | 0,05 | 0,1 | %FS |
| Wyjście z zerowym przesunięciem | 0±1 | 0±2 | mV |
| Wyjście na pełną skalę (≤20KPa) | 50±1 | 50±2 | mV |
| Wyjście na pełną skalę (≥35 kPa) | 100±1 | 100±2 | mV |
| Zerowa temperatura przesunięcia Dryf (≤20KPa) | ±1 | ±2,5 | %FS |
| Zerowa temperatura przesunięcia Dryft (≥35 kPa) | ±0,8 | ±1,5 | %FS |
| Pełna skala temp. Dryf (≤20KPa) | ±1 | ±2 | %FS |
| Pełna skala temp. Dryft (≥35 kPa) | ±0,8 | ±1,5 | %FS |
| Skompensowana temperatura (≤20KPa) | 0~50 | °C | |
| Skompensowana temperatura (≥35kPa) | 0 ~ 70 | °C | |
| Temperatura pracy | -20 ~ 80 | °C | |
| Temperatura przechowywania | -40~125 | °C | |
| Dopuszczalne przeciążenie | Przyjmij mniejszą wartość z zakresu 3-krotności pełnej skali lub 120 MPa | ||
| Ciśnienie rozrywające | 5X pełna skala | ||
| Długoterminowa stabilność | 0,2% | FS/rok | |
| Materiał membrany | 316L | ||
| Rezystancja izolacji | ≥200MΩ 100VDC | ||
| Wibracja | Brak zmian w warunkach 10 gRMS, 20 Hz do 2000 Hz | ||
| Zaszokować | 100 g, 11 ms | ||
| Czas reakcji | ≤1ms | ||
| Uszczelka typu O-ring | Kauczuk nitrylowy lub kauczuk fluorowy | ||
| Środek wypełniający | Olej silikonowy | ||
| Waga | ~63g | ||
- Zapewnić odpowiednie dopasowanie rozmiaru rdzenia do obudowy przetwornika, aby zapewnić wymaganą szczelność
- Wyrównaj obudowę w pionie i zastosuj równomierny nacisk podczas montażu, aby uniknąć uszkodzenia
- Należy podać specjalne instrukcje, jeśli mierzone medium jest niekompatybilne z materiałami 316L
- Unikaj naciskania membrany czujnika rękami lub ostrymi przedmiotami
- Utrzymuj port ciśnienia manometrycznego otwarty do atmosfery i zapobiegaj przedostawaniu się zanieczyszczeń
- Informacje na temat konfiguracji przewodów pinowych znajdują się na aktualnej etykiecie rdzenia
- Jakie są cechy przetworników czujników ciśnienia?
- Wysoka precyzja, trwałość i doskonała wydajność. Możliwość dostosowania.
- Czy mogę dostosować specjalne specyfikacje?
- Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM.
- Jaka jest Twoja zdolność produkcyjna?
- Nasze zakłady produkcyjne są w stanie wyprodukować do 30 000 przetworników ciśnienia miesięcznie, dzięki czemu jesteśmy w stanie w pełni sprostać wymaganiom zamówień o dużej skali. Zaleca się jednak wcześniejszy kontakt z naszym zespołem sprzedaży, aby zapewnić płynny harmonogram produkcji i dostaw.
- Jaki jest typowy okres dostawy?
- 5-8 dni roboczych dla modeli standardowych. Produkty niestandardowe mogą się różnić.
- Jak kształtują się ceny produktów? Jakieś zniżki?
- Konkurencyjne ceny z rabatami przy zamówieniach hurtowych lub przy współpracy z długoterminowymi partnerami.
- Jaka jest gwarancja na Wasze produkty? A obsługa posprzedażna?
- Nasz czas gwarancji wynosi 24 miesiące od wysyłki, a nasz zespół obsługi posprzedażnej odpowie na Twoje pytania w ciągu 24 godzin. Zawsze dostępne jest zdalne nauczanie poprzez sieć komputerową.
Product Highlights
Mini czujnik ciśnienia HT30V z zasilaniem 10VDC. Mierzy ciśnienie gazu/cieczy (0-10 kPa ~ 20 MPa). Charakteryzuje się wysoką stabilnością, stopniem ochrony IP65, stalą nierdzewną 316L i niestandardowymi opcjami gwintów. Idealny do kontroli procesów przemysłowych, chłodnictwa i sprężarek powietrza.
