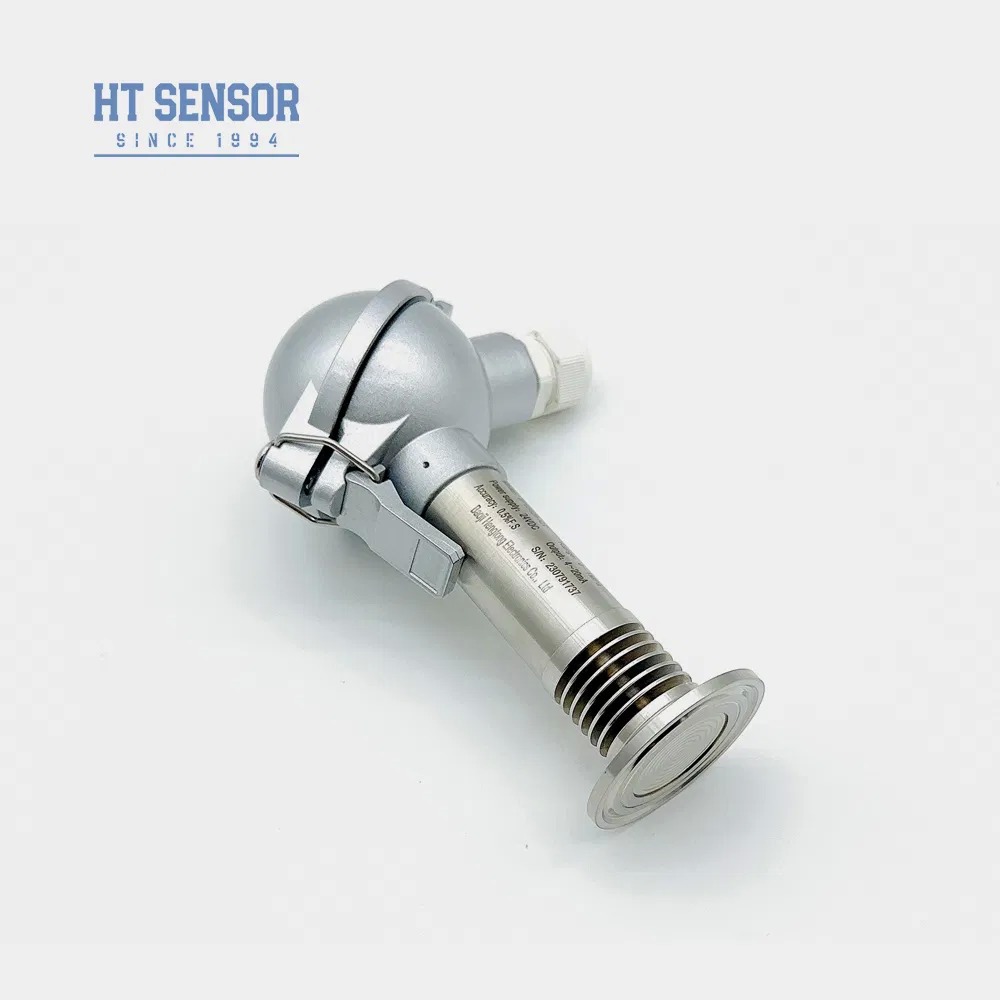

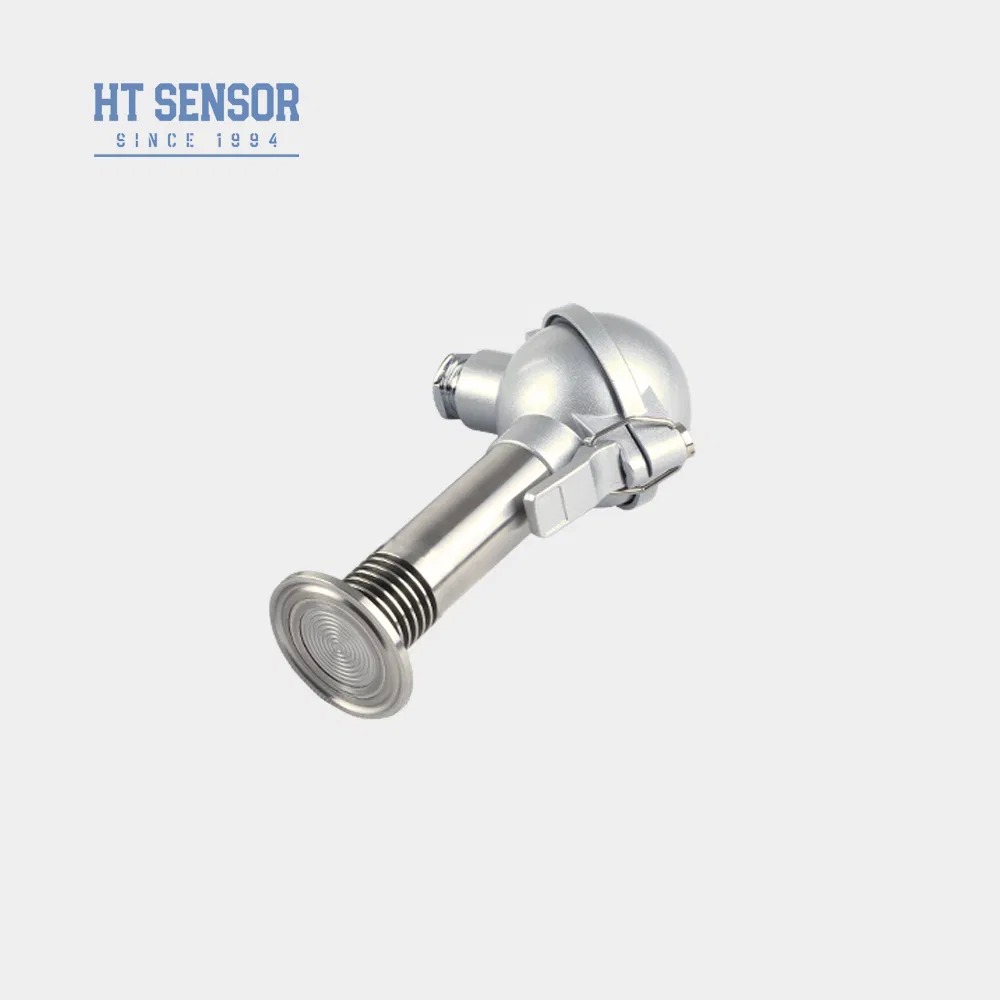

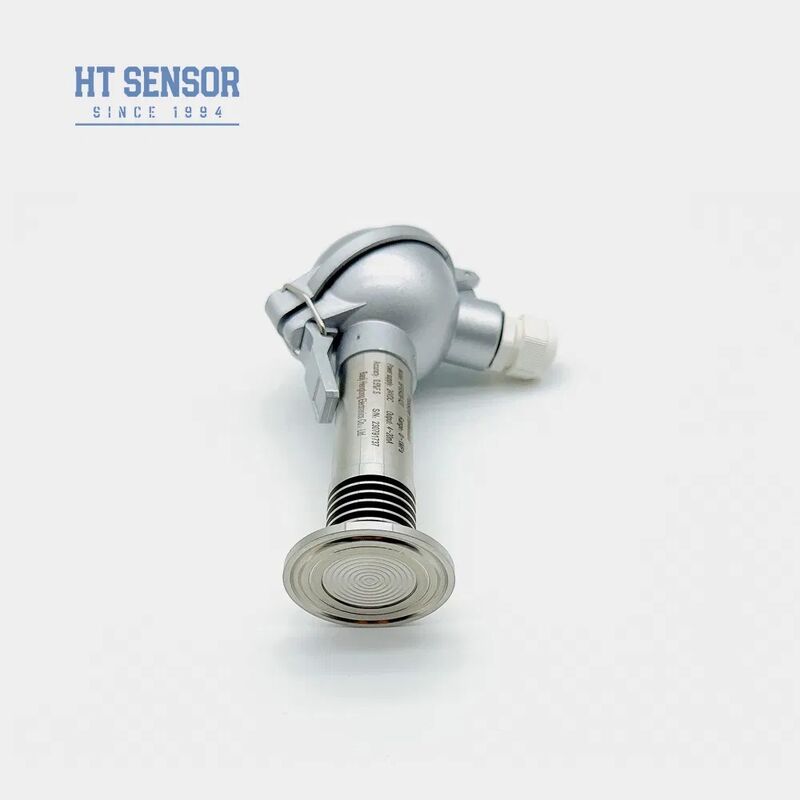

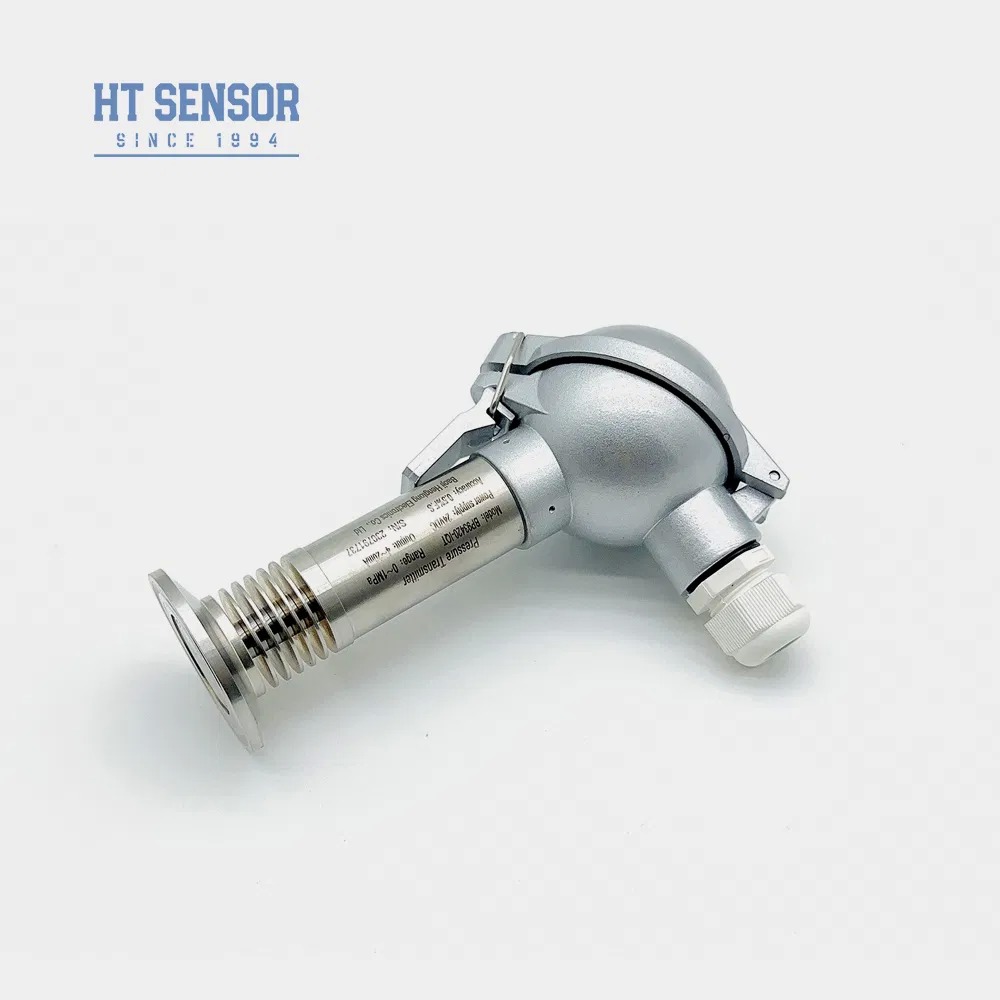

BP93420-IQT Przetwornik Ciśnienia Wysokiej Temperatury z Membraną Płaską

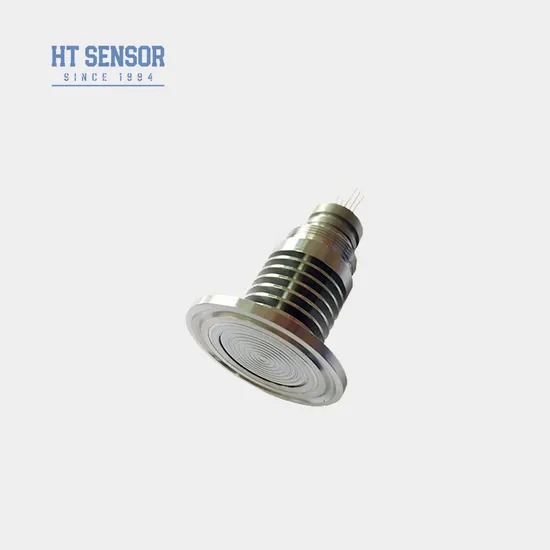

Przetwornik ciśnienia BP93420-IQT wykorzystuje technologię izolacji olejowej z rdzeniem silikonowym serii HT jako element pomiarowy sygnału. Posiada w pełni metalową membranę płaską bezpośrednio przyspawaną do przyłącza procesowego, co zapewnia precyzyjne połączenia między interfejsem procesowym a membraną pomiarową. Produkt przechodzi rygorystyczne testy, aby zapewnić stabilną i niezawodną wydajność, jednocześnie skutecznie zapobiegając blokowaniu otworu ciśnieniowego przez krystalizujące media.
Cechy produktu
- Szeroki zakres pomiarowy z różnymi opcjami interfejsu ciśnieniowego
- Różnorodne konfiguracje sygnału wyjściowego
- Regulowana kalibracja zera i pełnej skali
- Wysoka dokładność z wieloma sterylnymi połączeniami procesowymi
Zastosowania
- Pomiar gazów i cieczy niekorozyjnych kompatybilnych z materiałami 316L
- Przemysł medyczny, biofarmaceutyczny i higieny żywności do sterylnych procesów
- Przemysł papierniczy i chemiczny, monitorowanie poziomu ścieków i pomiary ciśnienia w puszkach po napojach
- Hydrauliczne i pneumatyczne systemy sterowania
Parametry wydajności
| Zakres pomiarowy |
-100kPa…0kPa ~ 35kPa…3.5MPa |
| Typ ciśnienia |
Ciśnienie względne, ciśnienie bezwzględne, ciśnienie zamknięte |
| Przeciążenie |
≤ 1,5 razy zakresu znamionowego |
| Dokładność @ 25ºC |
±0,25% (Typowe) ±0,5% (Maksymalne) |
| Powtarzalność |
≤0,1%FS |
| Histereza |
≤0,1%FS |
| Długoterminowa stabilność |
±0,1%F.S/Rok (Typowe) ±0,2%F.S/Rok (Maksymalne) |
| Dryft temperatury punktu zerowego |
±0,02%F.S/ºC (≤100KPa) ±0,01%F.S/ºC (>100KPa) |
| Dryft temperatury pełnej skali |
±0,02%F.S/ºC (≤100KPa) ±0,01%F.S/ºC (>100KPa) |
| Pasmo przenoszenia |
2,4 kHz |
| Temperatura kompensacji |
0-70ºC (≤10mpa, konfigurowalna) |
| Temperatura pracy |
-20ºC~80ºC |
| Temperatura przechowywania |
-40ºC~120ºC |
| Wibracje |
10g, 55Hz ~ 2kHz |
| Materiał obudowy |
304,316L |
| Materiał membrany |
316L |
| Rezystancja izolacji |
100MΩ 100VDC |
| Stopień ochrony przeciwwybuchowej |
Ex db IIC T6 Gb |
| Stopień ochrony |
IP65 |
| Uszczelka O-ring |
Guma fluorowa |
| Waga |
~0,5 kg |
Specyfikacje sygnału wyjściowego
| Sygnał wyjściowy |
Napięcie zasilania |
Typ wyjścia |
| 4~20mA |
12~30VDC |
2/3/4 przewody |
| 0~10/20mA |
|
3 przewody |
0/1~5V
0/1~10V
0,5~4,5V |
5VDC |
|
| Protokół komunikacyjny RS485 |
3,6~30V / Bateria |
4 przewody |
Informacje dotyczące zamawiania
Wskazówki dotyczące zamawiania
- Upewnij się, że mierzone medium jest kompatybilne z materiałami kontaktowymi produktu
- Modele przeciwwybuchowe nie zawierają cyfrowych głowic wyświetlaczy
- Przetworniki z wyświetlaczem LCD lub LED wymagają zasilania ≥20VDC
- Zainstaluj urządzenia ochrony odgromowej i zapewnij prawidłowe uziemienie dla niezawodnej pracy
- Dla temperatur pracy poniżej -20ºC, wybierz uszczelki O-ring EPDM
- Domyślna długość kabla wynosi 1,5 m (materiał polietylenowy)
- Określ specjalne wymagania dotyczące wibracji, uderzeń lub zakłóceń elektromagnetycznych
Przewodnik po zamówieniach
| BP93420XX |
Przetwornik ciśnienia |
| Kody konstrukcji obrysu |
| IB |
Ogólny przetwornik ciśnienia |
| IX |
Przetwornik ciśnienia z wyświetlaczem |
| IE |
Odporny na wstrząsy przetwornik ciśnienia lotniczego |
| IIC/III |
Przemysłowy ogólny/wyświetlacz przetwornika ciśnienia |
| IF |
Przetwornik ciśnienia odporny na wilgoć |
| IIE/IIIE |
Ogólny/wyświetlacz przetwornika ciśnienia |
| IN |
Przetwornik ciśnienia dedykowany do klimatyzacji |
| IC |
Przetwornik ciśnienia wysokiej temperatury |
| IQ1/IQ2 |
Przetwornik ciśnienia z dużą membraną / wysoką temperaturą |
| Zakres pomiarowy |
-100kPa…0kPa ~ 35kPa…3.5MPa
(0-X)Kpa lub MPa | X: Rzeczywisty zakres pomiarowy |
| Kody zasilania |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Inne |
| Kody sygnału wyjściowego |
| S1 |
4~20mADC |
| S2 |
1~5VDC |
| S3 |
0~5VDC |
| S4 |
0~10mADC |
| S5 |
0~20mADC |
| S6 |
0~10VDC |
| S7 |
0,5~4,5VDC |
| Kody połączeń ciśnieniowych |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Inne |
| Kody połączeń elektrycznych |
| B1 |
Hirschmann |
| B2 |
Wtyczka PG7 |
| B3 |
Wyjście kablowe uszczelnione |
| B4 |
Obudowa przemysłowa 2088 |
| B5 |
Obudowa przemysłowa 2088 z wyświetlaczem |
| B6 |
Inne |
| Kody typu ciśnienia |
| G |
Ciśnienie względne |
| A |
Ciśnienie bezwzględne |
| S |
Ciśnienie odniesienia zamknięte |
