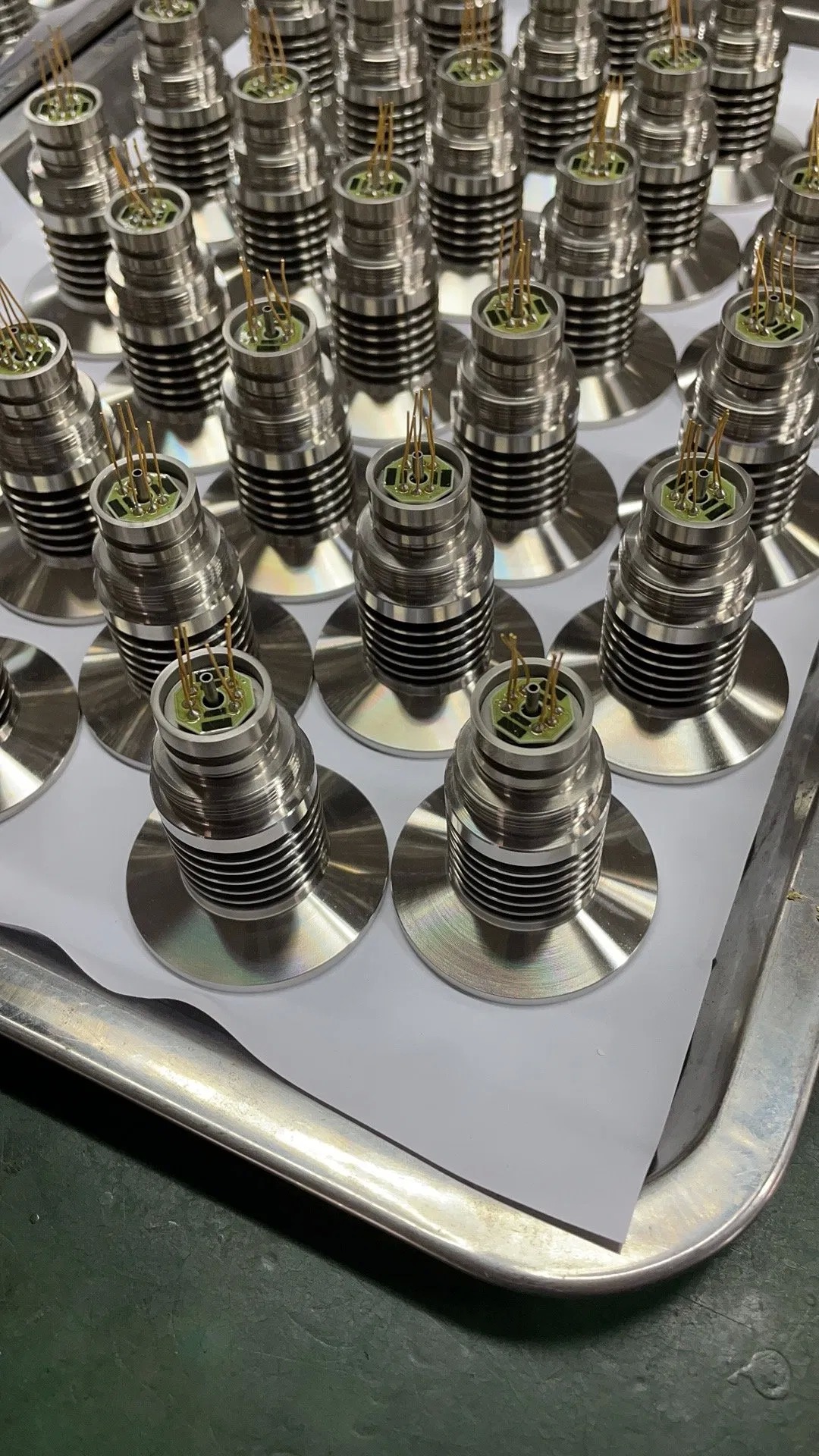

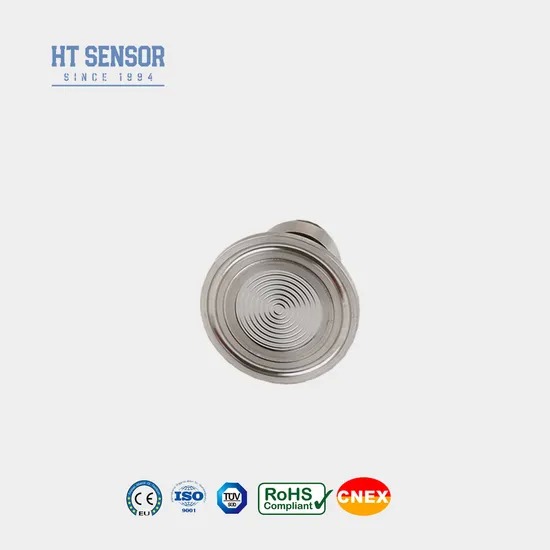

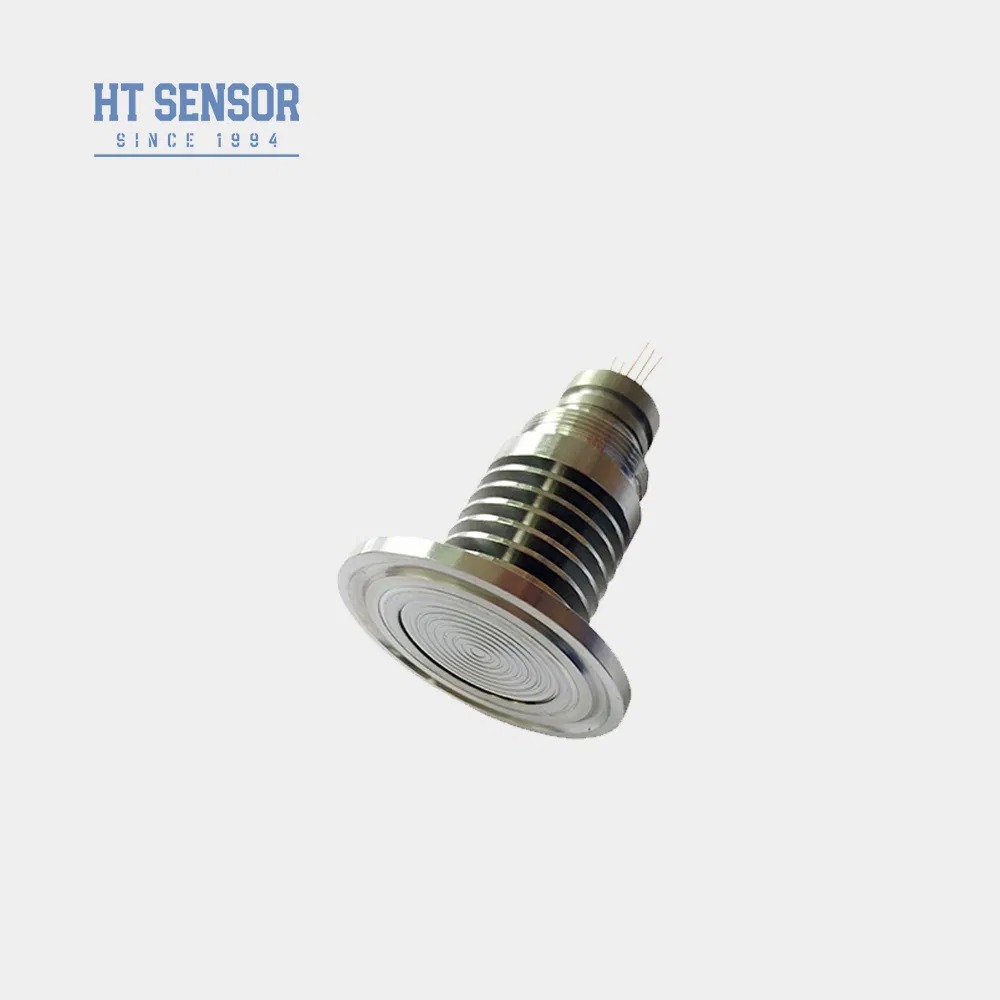

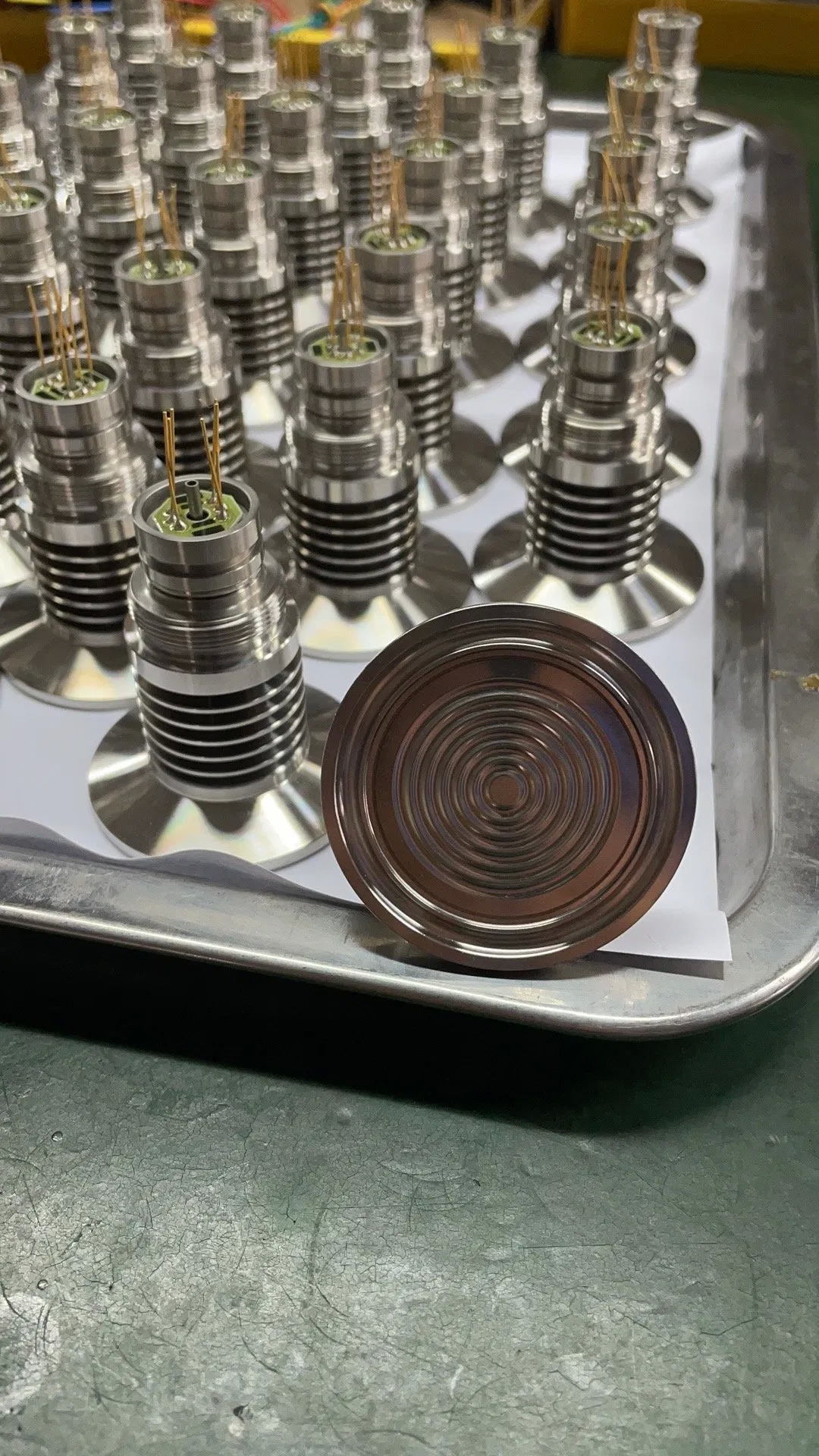

Wysokotemperaturowy czujnik paska łatwy w czyszczeniu czujnik ciśnienia
Szczegóły produktu
| Nr modelu: | HT-IQT | Sygnał wyjściowy: | sygnał MV |
|---|---|---|---|
| Tworzywo: | Stal nierdzewna | Typ okablowania: | Czteroprzewodowy |
| Medium pomiarowe: | Gaz i ciecz | Ocena IP: | IP65 |
| Moc: | 1,5 mA | Średnica: | 50,4 mm |
| Zakres temperatur: | -40~125 | Waga: | ~220g |
| Podkreślić |
czujnik ciśnienia flansek o wysokiej temperaturze,prosty czysty czujnik ciśnienia,czujnik ciśnienia z krzemu z brzytwą |
||
Opis produktu
HT-IQT to czujnik ciśnienia z przepływem przepływu diafragmy wyposażony w wysoce stabilny difusowany układ krzemowy.Ciśnienie jest przesyłane do czułego chipa przez przewód z stali nierdzewnej i uszczelniony olej krzemowyStruktura płaskiej membrany powoduje, że produkt ten jest łatwy do czyszczenia i bardzo niezawodny, co czyni go idealnym do zastosowań w żywności.,przemysł spożywczy, farmaceutyczny i higieniczny.
- Zaawansowana technologia z opakowaniami ze stali nierdzewnej 316L
- Kompensacja temperatury i korekcja punktu zerowego poprzez obwod grubofilmowy
- Wyjątkowa niezawodność, powtarzalność i stabilność

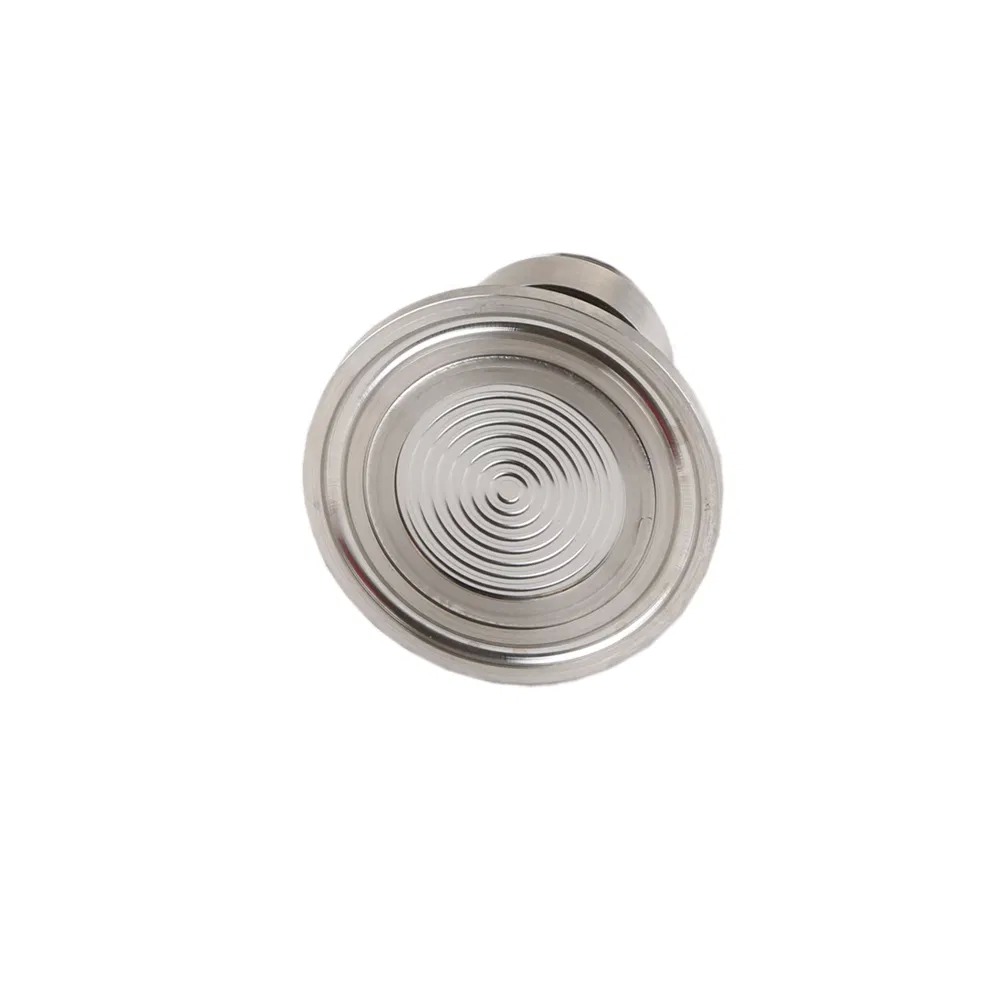

- Struktura diafragmy z wysoką temperaturą do łatwego czyszczenia
- Odpowiedni do pomiaru ciśnienia gazu i cieczy nieżrącego z kompatybilnością ze stali nierdzewnej 316L
- Przemysł spożywczy i napojów
- Kontrola procesów przemysłowych
- Przemysł farmaceutyczny
- Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
- Impedancja wejściowa: 2,5KΩ~6KΩ
- Impedancja wyjściowa: 2,5KΩ~6KΩ
- Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów wysokotemperaturowych
| Parametry | Rodzaj | Maksymalnie | Jednostka |
|---|---|---|---|
| Nieliniowość | ± 0.15 | ± 0.3 | % F.S. |
| Powtarzalność | 0.05 | 0.1 | % F.S. |
| Hysteresa | 0.05 | 0.1 | % F.S. |
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV |
| Produkcja na pełną skalę | ≤20KPa: 50±10 ≥ 35kPa: 100±10 |
≤20KPa: 50±30 ≥ 35kPa: 100±30 |
mV |
| Zero Ofset Temp. Drift | ≤20KPa: ±1 ≥ 35 kPa: ±0.5 |
≤20KPa: ±2 ≥35kPa: ±1 |
% F.S. |
| Całkowita temp. Drift | ≤20KPa: ±1 ≥ 35 kPa: ±0.5 |
≤20KPa: ±2 ≥35kPa: ±1 |
% F.S. |
| Kompensowana czasowa. | ≤20KPa: 0~50 ≥ 35 kPa: 0~70 |
oC | |
| Temperatura pracy | -20~80 | oC | |
| Temperatura przechowywania | -40~125 | oC | |
| Stabilność długoterminowa | 0.2 | F.S./Rok | |
| Odporność na izolację | ≥ 200MΩ 100VDC | ||
| Czas reakcji | ≤ 1 ms | ||
| Waga | ~ 220 g |
- Zapewnienie odpowiedniego dopasowania pomiędzy rozmiarem rdzenia a obudową nadajnika podczas montażu w celu osiągnięcia wymaganej szczelności powietrza
- Podczas montażu obudowy, utrzymać pionowe wyrównanie i stosować równomierne ciśnienie, aby uniknąć zablokowania lub uszkodzenia płyty kompensacyjnej
- Należy podać specjalne instrukcje podczas zamawiania, jeśli medium pomiarowe nie jest kompatybilne ze stali nierdzewnej 316L
- Unikaj naciskania na przepuklę czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu
- Utrzymuj otwarty port miernika ciśnienia dla atmosfery i zapobiegaj wprowadzaniu wody, pary wodnej lub środków korozyjnych
- W odniesieniu do wszelkich zmian ołowiu szpilki należy odnieść się do rzeczywistej etykiety rdzenia
Najważniejsze cechy produktu
Membranowy czujnik ciśnienia HT-IQT z obudową ze stali nierdzewnej 316L. Konstrukcja odporna na wysokie temperatury (-40~125°C) ułatwiająca czyszczenie. Stopień ochrony IP65, idealny do zastosowań spożywczych, farmaceutycznych i przemysłowych. Dostępne opcje dostosowywania.
