19mm 10VDC napędzany krzemowy piezoelektryczny czujnik ciśnienia dla czujników powietrza i cieczy

19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor
19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor 19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor 19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor 19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor 19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor
Podstawowe informacje
Orzecznictwo: RoHS
Minimalne zamówienie: 5
Cena: 10
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Nr modelu: HT19V Sygnał wyjściowy: Typ analogowy
Proces produkcyjny: Integracja Tworzywo: Stal nierdzewna
Typ okablowania: Czteroprzewodowy Medium pomiarowe: Gaz i ciecz
Ocena IP: ip65 Prąd zasilania: 1,5 mA
Wynagrodzenie Temp.: 0~70 stopni Celsjusza Typ ciśnienia: G/A/S
Wyjście: MV Średnica: 19 mm
Zasilanie: ≤10VDC Impedancja wejściowa: 4KΩ~20KΩ
Impedancja wyjściowa: 2,5 kΩ ~ 6kΩ
Podkreślić:

19 mm czujnik ciśnienia krzemowego

,

czujnik piezoelektryczny o napięciu 10VDC

,

czujnik ciśnienia powietrza i cieczy

opis produktu

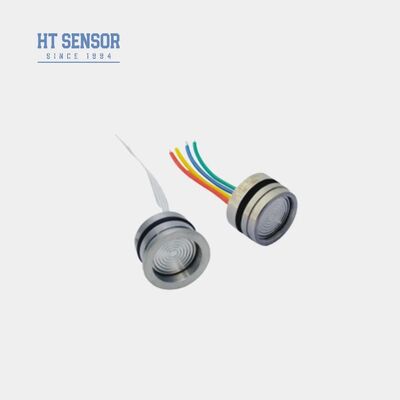

HT19V Silikonowy piezorezystancyjny czujnik ciśnienia
HT19V to krzemowy piezorezystancyjny czujnik ciśnienia o średnicy 19 mm i napięciu 10 V, przeznaczony do precyzyjnego pomiaru ciśnienia powietrza i cieczy w zastosowaniach przemysłowych.
19mm 10VDC napędzany krzemowy piezoelektryczny czujnik ciśnienia dla czujników powietrza i cieczy 0 19mm 10VDC napędzany krzemowy piezoelektryczny czujnik ciśnienia dla czujników powietrza i cieczy 1
Cechy produktu
  • Obwody grubowarstwowe do kompensacji temperatury i korekcji przesunięcia zera
  • Wysoka niezawodność i doskonała stabilność
  • Zasilacz stałonapięciowy ze standardowym wyjściem
Aplikacje
  • Pomiar niekorozyjnego ciśnienia gazu i cieczy przy kompatybilności ze stalą nierdzewną 316L
  • Systemy sterowania procesami do monitorowania i kontrolowania ciśnienia
  • Układy chłodnicze i sprężarki powietrza do pomiaru ciśnienia
Wydajność elektryczna
  • Zasilanie: ≤10VDC
  • Napięcie wyjściowe trybu wspólnego: 50% wartości wejściowej (typowo)
  • Impedancja wejściowa: 4KΩ ~ 20KΩ
  • Impedancja wyjściowa: 2,5 KΩ ~ 6 KΩ

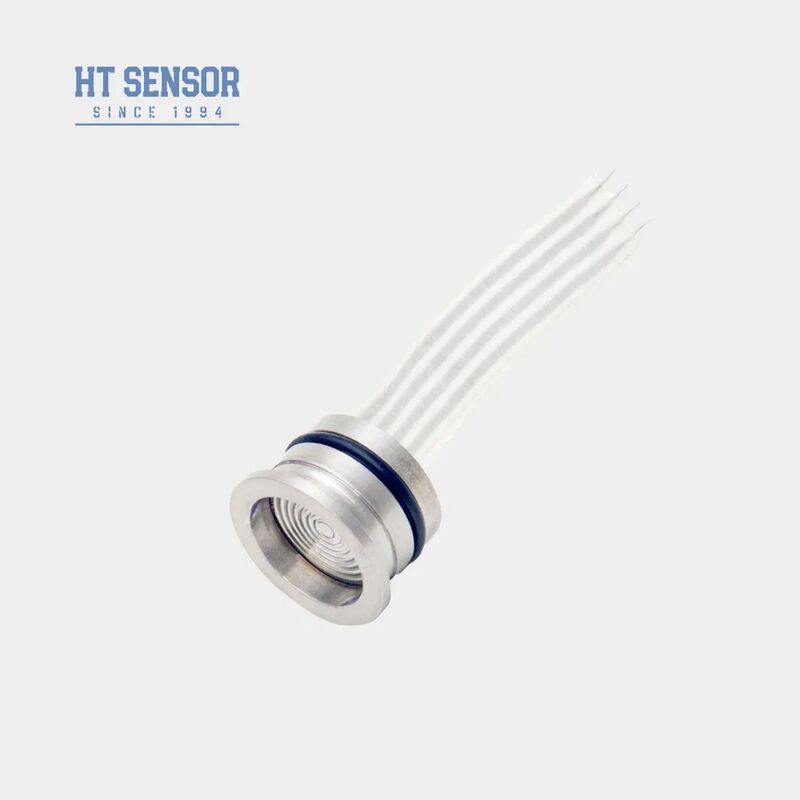

  • Podłączenie elektryczne: przewód wysokotemperaturowy 100 mm, kabel taśmowy
Parametry wydajności
Zakres pomiarowy Manometr (G): 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 1000 KPa, 2000 Kpa
Absolutne (A): 100 KPaA, 200 KPaA, 350 KPaA, 700 KPaA, 1000 KPaA, 2000 KPaA
Uszczelnione (S): 3500 KPaS, 7 MPaS, 10 MPaS, 20 MPaS, 40 MPaS, 60 MPaS, 100 MPaS
Parametr Typ Maks Jednostka
Nieliniowość ±0,15 ±0,3 %FS
Powtarzalność 0,05 0,1 %FS
Histereza 0,05 0,1 %FS
Wyjście z zerowym przesunięciem 0±1 0±2 mV
Wyjście na pełną skalę (≤20KPa) 50±1 50±2 mV
Wyjście na pełną skalę (≥35 kPa) 100±1 100±2 mV
Zerowa temperatura przesunięcia Dryf (≤20KPa) ±1 ±2,5 %FS
Zerowa temperatura przesunięcia Dryft (≥35 kPa) ±0,8 ±1,5 %FS
Pełna skala temp. Dryf (≤20KPa) ±1 ±2 %FS
Pełna skala temp. Dryft (≥35 kPa) ±0,8 ±1,5 %FS
Skompensowana temperatura (≤20KPa) 0~50 °C
Skompensowana temperatura (≥35kPa) 0 ~ 70 °C
Temperatura pracy -20 ~ 80 °C
Temperatura przechowywania -40~125 °C
Dopuszczalne przeciążenie Przyjmij mniejszą wartość z zakresu 3-krotności pełnej skali lub 120 MPa
Ciśnienie rozrywające 5X pełna skala
Długoterminowa stabilność 0,2% FS/rok
Materiał membrany 316L
Rezystancja izolacji ≥200MΩ 100VDC
Wibracja Brak zmian w warunkach 10 gRMS, 20 Hz do 2000 Hz
Zaszokować 100 g, 11 ms
Czas reakcji ≤1ms
Uszczelka typu O-ring Kauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniający Olej silikonowy
Waga ~28g
Parametry testowane w następujących warunkach: 10 V @ 25°C
Konstrukcja zarysu
<3,5 MPaS
19mm 10VDC napędzany krzemowy piezoelektryczny czujnik ciśnienia dla czujników powietrza i cieczy 2
≥3,5MPaS <40MPaS
19mm 10VDC napędzany krzemowy piezoelektryczny czujnik ciśnienia dla czujników powietrza i cieczy 3
≥40MPaS
19mm 10VDC napędzany krzemowy piezoelektryczny czujnik ciśnienia dla czujników powietrza i cieczy 4
Podłączenie elektryczne i kompensacja
19mm 10VDC napędzany krzemowy piezoelektryczny czujnik ciśnienia dla czujników powietrza i cieczy 5
Przykłady selekcji
19mm 10VDC napędzany krzemowy piezoelektryczny czujnik ciśnienia dla czujników powietrza i cieczy 6
Wskazówki dotyczące zamawiania
  • Zapewnić odpowiednie dopasowanie rozmiaru rdzenia do obudowy przetwornika, aby zapewnić wymaganą szczelność
  • Wyrównaj obudowę w pionie i zastosuj równomierny nacisk podczas montażu, aby uniknąć uszkodzenia płytki kompensacyjnej
  • Jeśli mierzone medium nie jest kompatybilne z materiałem membrany 316L, należy podać specjalne instrukcje przy składaniu zamówienia
  • Aby zapobiec uszkodzeniu, należy unikać naciskania membrany czujnika rękami lub ostrymi przedmiotami
  • Utrzymuj port ciśnienia manometru otwarty do atmosfery i zapobiegaj przedostawaniu się wody, oparów lub mediów korozyjnych
  • W przypadku jakichkolwiek zmian w przewodzie pinów należy odnieść się do aktualnej etykiety rdzenia
Często zadawane pytania
Jakie są cechy przetworników czujników ciśnienia?
Wysoka precyzja, trwałość i doskonała wydajność. Możliwość dostosowania.
Czy mogę dostosować specjalne specyfikacje?
Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM.
Jaka jest Twoja zdolność produkcyjna?
Nasze zakłady produkcyjne mogą produkować do 30 000 przetworników czujników ciśnienia miesięcznie, co pozwala na realizację zamówień na dużą skalę. Skontaktuj się z naszym zespołem sprzedaży z wyprzedzeniem, aby ustalić harmonogram produkcji i dostaw.
Jaki jest typowy okres dostawy?
5-8 dni roboczych dla modeli standardowych. Produkty niestandardowe mogą się różnić.
Jak kształtują się ceny produktów? Jakieś zniżki?
Konkurencyjne ceny z rabatami przy zamówieniach hurtowych lub przy współpracy z długoterminowymi partnerami.
Jaka jest gwarancja na Wasze produkty? A obsługa posprzedażna?
Gwarancja 24 miesiące po wysyłce. Obsługa posprzedażna odpowiada w ciągu 24 godzin, udostępniając zdalną obsługę sieci komputerowej.
