Dom > Produkty> czujnik ciśnienia z krzemu> HT-IQ 50,4 mm Duży przetwornik ciśnienia z krzemowym piezorezystorem i dużą membraną Wprowadzenie Rdzeń czujnika równoległego

HT-IQ 50,4 mm Duży przetwornik ciśnienia z krzemowym piezorezystorem i dużą membraną Wprowadzenie Rdzeń czujnika równoległego

HT-IQ 50.4mm Big Diaphragm Silicon Piezoresistive Pressure Sensor Introduction Flush Sensor Core
HT-IQ 50.4mm Big Diaphragm Silicon Piezoresistive Pressure Sensor Introduction Flush Sensor Core HT-IQ 50.4mm Big Diaphragm Silicon Piezoresistive Pressure Sensor Introduction Flush Sensor Core HT-IQ 50.4mm Big Diaphragm Silicon Piezoresistive Pressure Sensor Introduction Flush Sensor Core HT-IQ 50.4mm Big Diaphragm Silicon Piezoresistive Pressure Sensor Introduction Flush Sensor Core HT-IQ 50.4mm Big Diaphragm Silicon Piezoresistive Pressure Sensor Introduction Flush Sensor Core
Podstawowe informacje
Orzecznictwo: RoHS
Minimalne zamówienie: 5
Cena: 36
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Sygnał wyjściowy: Typ analogowy Proces produkcyjny: Integracja
Tworzywo: Stal nierdzewna Typ okablowania: Czteroprzewodowy
Ocena IP: ip65 Moc: 1,5 mA
Połączenie: Pozłacane piny Kovar lub PRZEWÓD 100mm Rozmiar gwintu: 1,5"
Rozmiar membrany: 50,4 mm Impedancja wejściowa: 2,5 kΩ ~ 6kΩ
Impedancja wyjściowa: 2,5 kΩ ~ 6kΩ Temperatura pracy: -20~80°C
Temperatura przechowywania: -40~125°C Materiał przepony: 316L
Waga: ~150g
Podkreślić:

Przetwornik ciśnienia z dużą membraną 50

,

4 mm

,

Krzemowy piezorezystancyjny czujnik równoległy

opis produktu

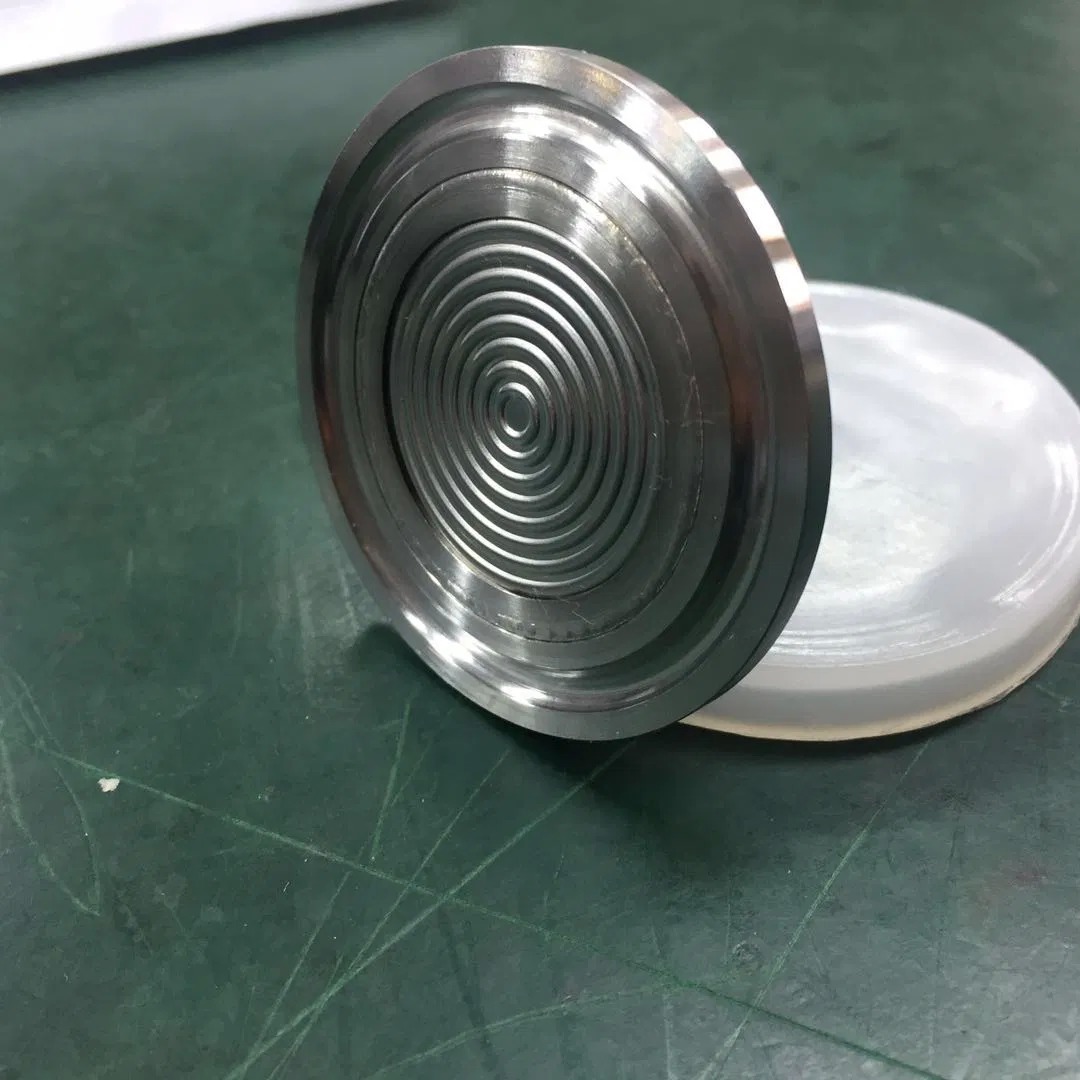

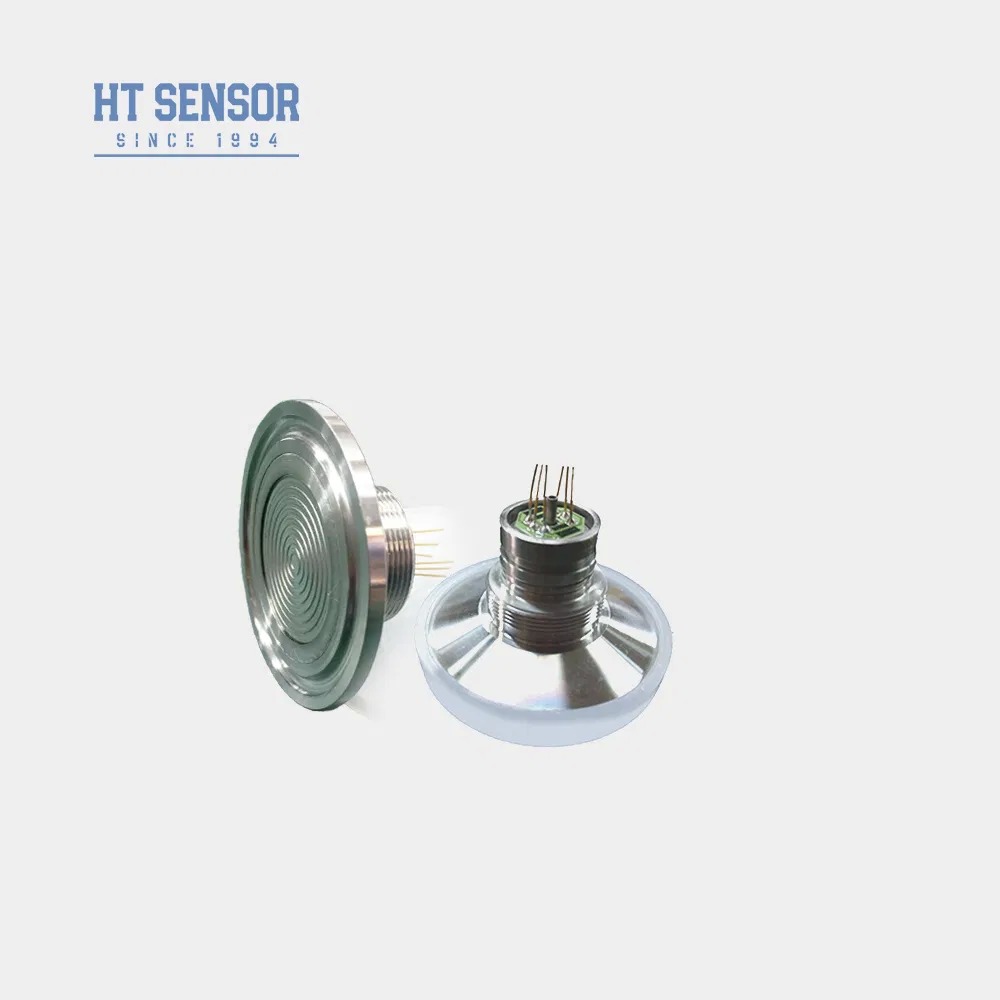

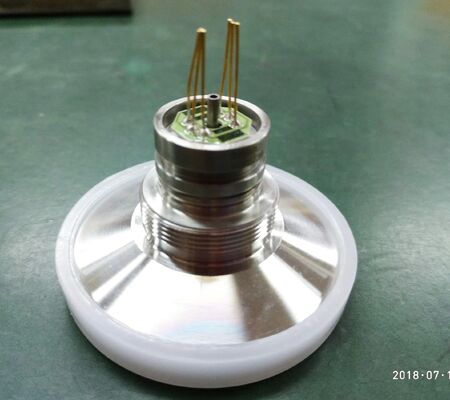

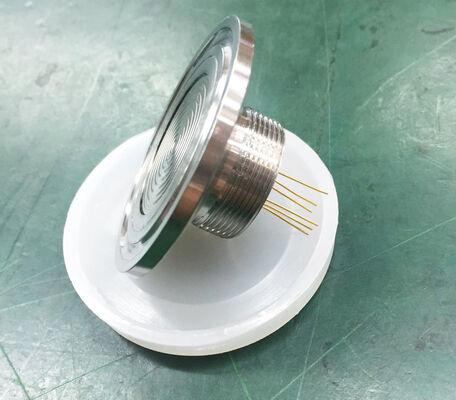

HT-IQ 50,4 mm Duży diafragma Silisium Piezoresistive czujnik ciśnienia
HT-IQ to czujnik ciśnienia diafragmy o wysokiej stabilności, wyposażony w wysoce stabilny difusowy układ krzemowy.Ciśnienie jest przesyłane do czułego chipa przez przewód z stali nierdzewnej i uszczelniony olej krzemowy, zapewniając, że czuły układ nigdy nie wchodzi w bezpośredni kontakt ze środkiem pomiarowym.farmaceutyczny, oraz zastosowań higienicznych.
HT-IQ 50,4 mm Duży przetwornik ciśnienia z krzemowym piezorezystorem i dużą membraną Wprowadzenie Rdzeń czujnika równoległego 0HT-IQ 50,4 mm Duży przetwornik ciśnienia z krzemowym piezorezystorem i dużą membraną Wprowadzenie Rdzeń czujnika równoległego 1HT-IQ 50,4 mm Duży przetwornik ciśnienia z krzemowym piezorezystorem i dużą membraną Wprowadzenie Rdzeń czujnika równoległego 2
Cechy produktu
  • Zaawansowana technologia z obudową ze stali nierdzewnej 316L i najwyższej jakości materiałami membranowymi, w tym tytanem i Hastelloyem
  • Obwody grubofilmowe do precyzyjnej kompensacji temperatury i korekcji punktu zerowego
  • Wyjątkowa niezawodność, powtarzalność i stabilność
  • Struktura przepływowa przepływowa dla łatwego czyszczenia i konserwacji
Wnioski
  • Pomiar ciśnienia gazu i płynu nieżrącego z kompatybilnością ze stali nierdzewnej 316L
  • Przemysł przetwórstwa żywności i napojów
  • Systemy sterowania procesami przemysłowymi
  • Produkcja i przetwarzanie produktów farmaceutycznych
Wydajność elektryczna
  • Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
  • Impedancja wejściowa: 2,5KΩ~6KΩ
  • Impedancja wyjściowa: 2,5KΩ~6KΩ
  • Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów wysokotemperaturowych
Parametry wydajności
Zakres pomiaruRozmiar (G)35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
Absolute ((A)100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Zapełnione3500 KPaS
ParametryRodzajMaksymalnieJednostka
Nieliniowość± 0.15± 0.3% F.S.
Powtarzalność0.050.1% F.S.
Hysteresa0.050.1% F.S.
Zerowy wynik offsetowy0± 10±2mV
Wydajność pełnej skali (≤20KPa)50±1050±30mV
Wydajność w pełnej skali (≥ 35 kPa)100±10100±30mV
Zero Ofset Temp. Drift (≤20KPa)± 1±2% F.S.
Temperatura zerowa przesunięcia (≥ 35 kPa)± 0.5± 1% F.S.
Zmiany temperatury w pełnej skali (≤ 20 KPa)± 1±2% F.S.
Ściganie temperatury w pełnej skali (≥ 35 kPa)± 0.5± 1% F.S.
Kompensacja temperatury (≤20KPa)0~50 oC
Kompensowana temperatura (≥ 35 kPa)0~70 oC
Temperatura pracy-20~80 oC
Temperatura przechowywania-40~125 oC
Dopuszczalne przeciążeniePrzyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa
Ciśnienie wybuchowe5x pełna skala
Stabilność długoterminowa0.2 % F.S./Rok
Materiał przewodu316L
Odporność na izolację≥ 200MΩ 100VDC
WibracjeBrak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz
Szok.100 g, 11 min.
Czas reakcji≤ 1 ms
O-ring SealKauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniającyOlej krzemowy
Waga~ 150 g
Parametry są badane w następujących warunkach: 1,5 mA @ 25°C
Projekt budowy
HT-IQ 50,4 mm Duży przetwornik ciśnienia z krzemowym piezorezystorem i dużą membraną Wprowadzenie Rdzeń czujnika równoległego 3
Połączenie elektryczne i rekompensata
HT-IQ 50,4 mm Duży przetwornik ciśnienia z krzemowym piezorezystorem i dużą membraną Wprowadzenie Rdzeń czujnika równoległego 4
Przykłady wyboru
HT-IQ 50,4 mm Duży przetwornik ciśnienia z krzemowym piezorezystorem i dużą membraną Wprowadzenie Rdzeń czujnika równoległego 5
Wskazówki dotyczące zamawiania
  • Zapewnienie odpowiedniego dopasowania pomiędzy rozmiarem rdzenia a obudową nadajnika podczas montażu w celu osiągnięcia wymaganej szczelności powietrza
  • Podczas montażu obudowy, utrzymać pionowe wyrównanie i stosować równomierne ciśnienie, aby uniknąć zablokowania lub uszkodzenia płyty kompensacyjnej
  • Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje podczas zamawiania
  • Unikaj naciskania na przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu z powodu deformacji lub przebicia
  • Utrzymuj otwarty w atmosferze wlot ciśnienia rdzenia miernika ciśnienia i zapobiegaj wprowadzaniu wody, pary wodnej lub środków korozyjnych
  • W przypadku wszelkich zmian konfiguracji ołówka szpilkowego należy zapoznać się z etykietą na rzeczywistym rdzeniu
Informacje o spółce
HT-IQ 50,4 mm Duży przetwornik ciśnienia z krzemowym piezorezystorem i dużą membraną Wprowadzenie Rdzeń czujnika równoległego 6
Częste pytania
Jakie są cechy czujników ciśnienia?
Wysoka precyzja, trwałość i doskonała wydajność.
Czy mogę dostosować specjalne specyfikacje?
Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
Jaka jest wasza zdolność produkcyjna?
Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia miesięcznie, zdolnych do obsługi wielkich zamówień.Skontaktuj się z naszym zespołem sprzedaży z wyprzedzeniem dla planowania produkcji i dostawy.
Jaki jest typowy czas dostawy?
5-8 dni roboczych dla modeli standardowych.
Jakie są ceny produktów?
Konkurencyjne ceny z dostępnymi rabatami dla zamówień hurtowych lub długoterminowych partnerów.
Jaka jest gwarancja na pańskie produkty?
24 miesiące gwarancji po wysyłce. Wsparcie posprzedażne odpowiada w ciągu 24 godzin, z zdalną instrukcją sieci PC dostępne.
