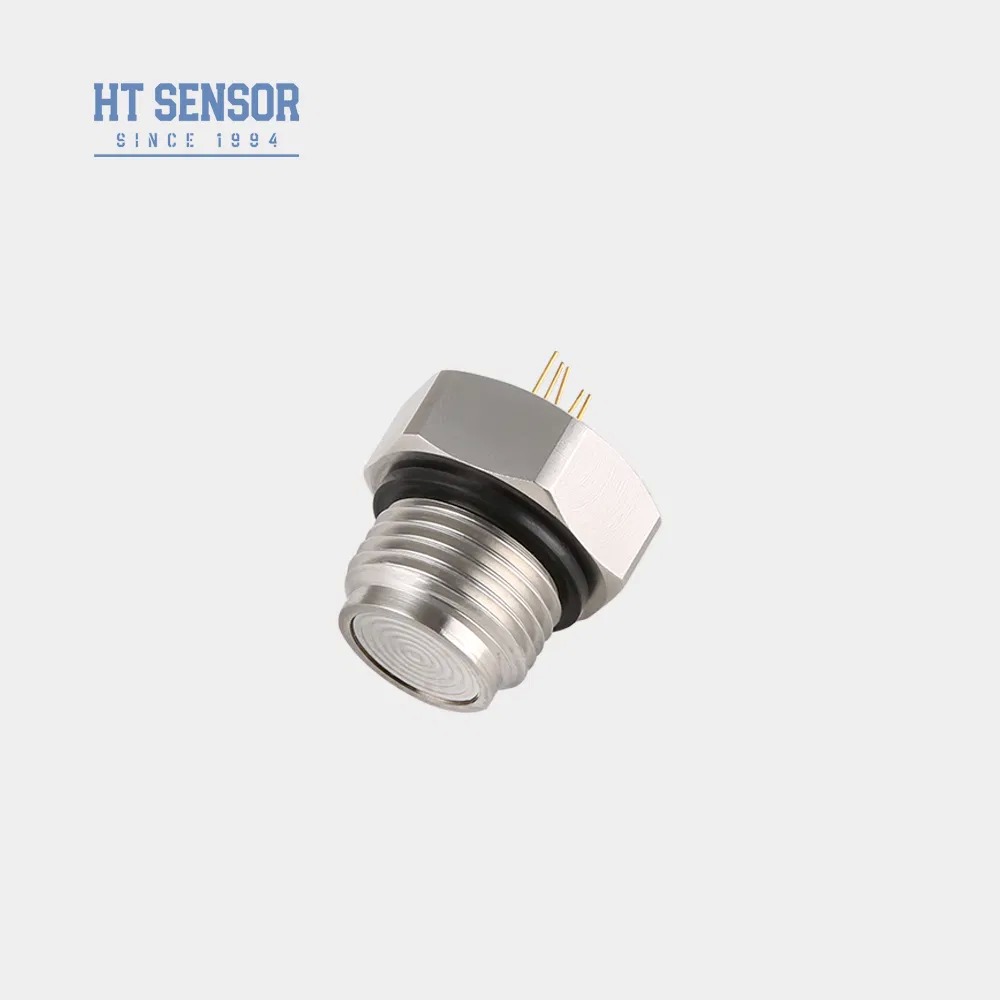

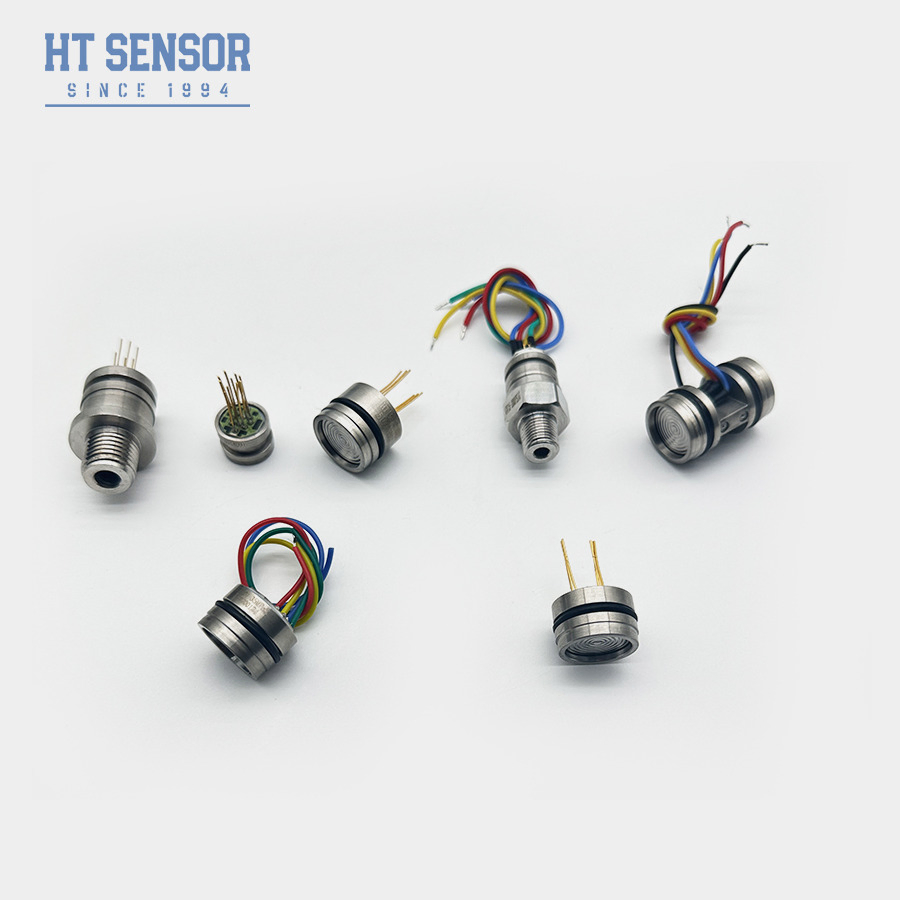

Czujnik ciśnienia z płaską membraną HT24 z wysoce stabilnym układem scalonym z krzemu dyfuzyjnego
Przegląd produktu
Czujnik ciśnienia piezorezystancyjnego HT24 z krzemu charakteryzuje się konstrukcją z płaską membraną i wysoce stabilnym układem scalonym z krzemu dyfuzyjnego. Ciśnienie jest przenoszone na czuły układ scalony przez membranę ze stali nierdzewnej i uszczelniony olej silikonowy, co zapewnia, że czuły układ scalony nigdy nie styka się bezpośrednio z mierzonym medium. Ta płaska konstrukcja membrany zapewnia łatwe czyszczenie i wysoką niezawodność, co czyni ją idealną do zastosowań w przemyśle spożywczym, napojów, farmaceutycznym i higienicznym.
Kluczowe cechy
- Zaawansowana technologia z obudową ze stali nierdzewnej 316L i materiałami membranowymi premium, w tym tytanem i Hastelloyem
- Obwody grubowarstwowe zapewniające precyzyjną kompensację temperatury i korekcję punktu zerowego
- Wyjątkowa niezawodność, powtarzalność i stabilność
- Konstrukcja z płaską membraną ułatwiająca czyszczenie i konserwację
Zastosowania
- Pomiar ciśnienia gazów i cieczy niekorozyjnych ze zgodnością ze stalą nierdzewną 316L
- Przemysł przetwórstwa spożywczego i napojów
- Systemy kontroli procesów przemysłowych
- Produkcja farmaceutyczna
Parametry elektryczne
Parametry wydajności
| Parametr |
Typ |
Maks. |
Jednostka |
| Nieliniowość |
±0.15 |
±0.3 |
%F.S |
| Powtarzalność |
0.05 |
0.1 |
%F.S |
| Histereza |
0.05 |
0.1 |
%F.S |
| Wyjście przesunięcia zerowego |
0±1 |
0±2 |
mV |
| Wyjście pełnej skali (≤20KPa) |
50±10 |
50±30 |
mV |
| Wyjście pełnej skali (≥35kPa) |
100±10 |
100±30 |
mV |
| Dryft temperatury przesunięcia zerowego (≤20KPa) |
±1 |
±2 |
%F.S |
| Dryft temperatury przesunięcia zerowego (≥35kPa) |
±0.5 |
±1 |
%F.S |
| Dryft temperatury pełnej skali (≤20KPa) |
±1 |
±2 |
%F.S |
| Dryft temperatury pełnej skali (≥35kPa) |
±0.5 |
±1 |
%F.S |
| Temperatura kompensowana (≤20KPa) |
0~50 |
- |
ºC |
| Temperatura kompensowana (≥35kPa) |
0~70 |
- |
ºC |
| Temperatura pracy |
-20~80 |
- |
ºC |
| Temperatura przechowywania |
-40~125 |
- |
ºC |
| Długoterminowa stabilność |
0.2 |
- |
F.S/Rok |
| Rezystancja izolacji |
≥200MΩ 100VDC |
- |
- |
| Czas reakcji |
≤1ms |
- |
- |
Dodatkowe specyfikacje
Dopuszczalne przeciążenie: Należy wziąć mniejszą wartość z 3-krotności pełnej skali lub 120MPa
Ciśnienie rozrywające: 5X pełnej skali
Materiał membrany: 316L
Wibracje: Brak zmian w warunkach 10gRMS, od 20Hz do 2000Hz
Wstrząsy: 100g,11ms
Uszczelnienie O-ring: Guma nitrylowa lub guma fluorowa
Medium wypełniające: Olej silikonowy
Waga: ~55g
Zakresy pomiarowe
Względne (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Bezwzględne (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Szczelne (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS

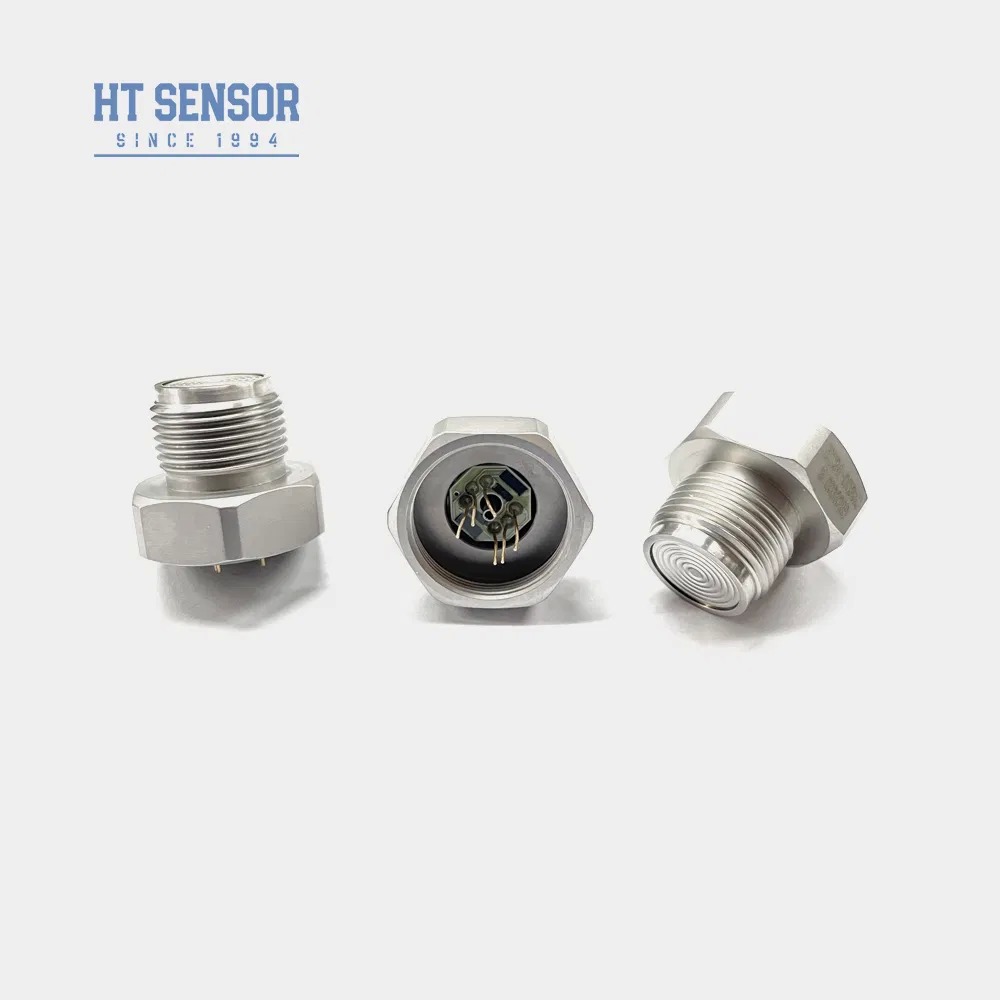

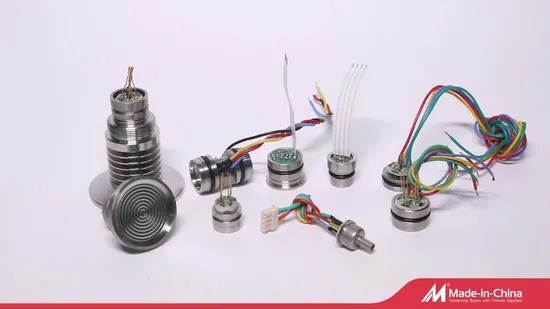

Budowa zewnętrzna

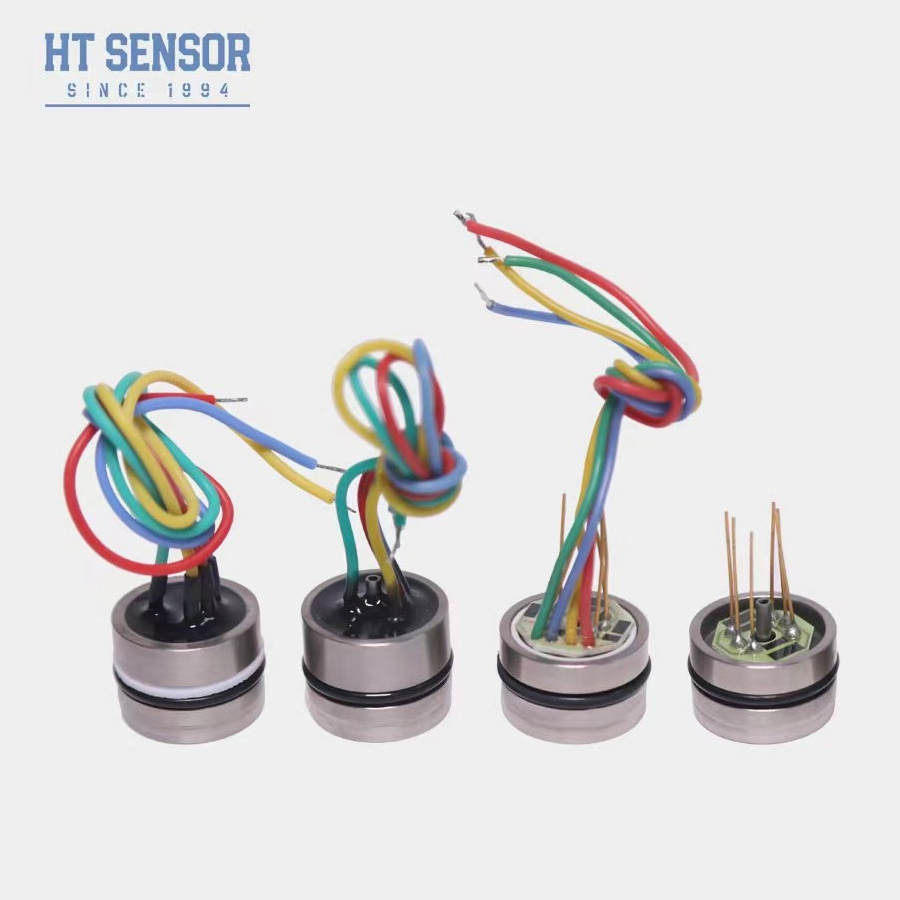

Połączenie elektryczne i kompensacja
Przykłady wyboru
Wskazówki dotyczące zamawiania
- Upewnij się, że podczas montażu występuje odpowiednie dopasowanie między rozmiarem rdzenia a obudową przetwornika, aby uzyskać wymaganą szczelność
- Podczas montażu obudowy należy zachować wyrównanie pionowe i wywierać równomierny nacisk, aby uniknąć zakleszczenia lub uszkodzenia płyty kompensacyjnej
- Podczas zamawiania należy podać specjalne instrukcje, jeśli mierzone medium nie jest kompatybilne z membraną rdzenia i materiałem obudowy (316L)
- Unikaj naciskania membrany czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniom spowodowanym deformacją lub przebiciem
- Utrzymuj port ciśnieniowy rdzeni ciśnienia względnego otwarty na atmosferę i zapobiegaj przedostawaniu się wody, pary wodnej lub mediów korozyjnych do komory podciśnienia
- Zapoznaj się z etykietą na rzeczywistym rdzeniu, aby uzyskać konfigurację wyprowadzeń pinów
