Szczegóły informacji

Nr modelu:	HT-IQ	Dla:	Przetwornik ciśnienia z rozproszonego krzemu
Typ sygnału wyjściowego:	Typ analogowy	proces produkcyjny:	Integracja
Tworzywo:	Stal nierdzewna	Typ wątku:	NIE
Typ okablowania:	Czteroprzewodowy	Medium pomiarowe:	Gaz i ciecz
Ocena IP:	IP65	Dostosowane:	Dostosowane
Moc:	1,5 mA /10 V prądu stałego	Wyjście:	sygnał MV
Połączenie:	Zacisk 50,4	Kompensacja temperatury:	0-70
Pakiet Transportowy:	karton	Specyfikacja:	50,4 mm
Znak firmowy:	HENGTONG	Pochodzenie:	Chiny
Kod HS:	9026209090	Zdolność produkcyjna:	50000 SZTUK / Rok

opis produktu

Czujnik ciśnienia w przemyśle spożywczym

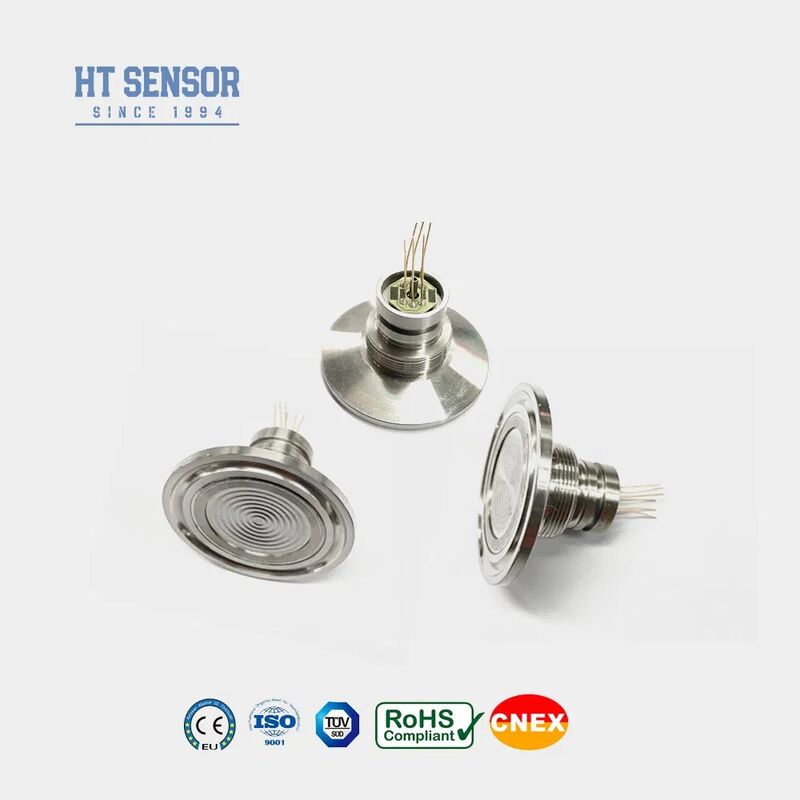

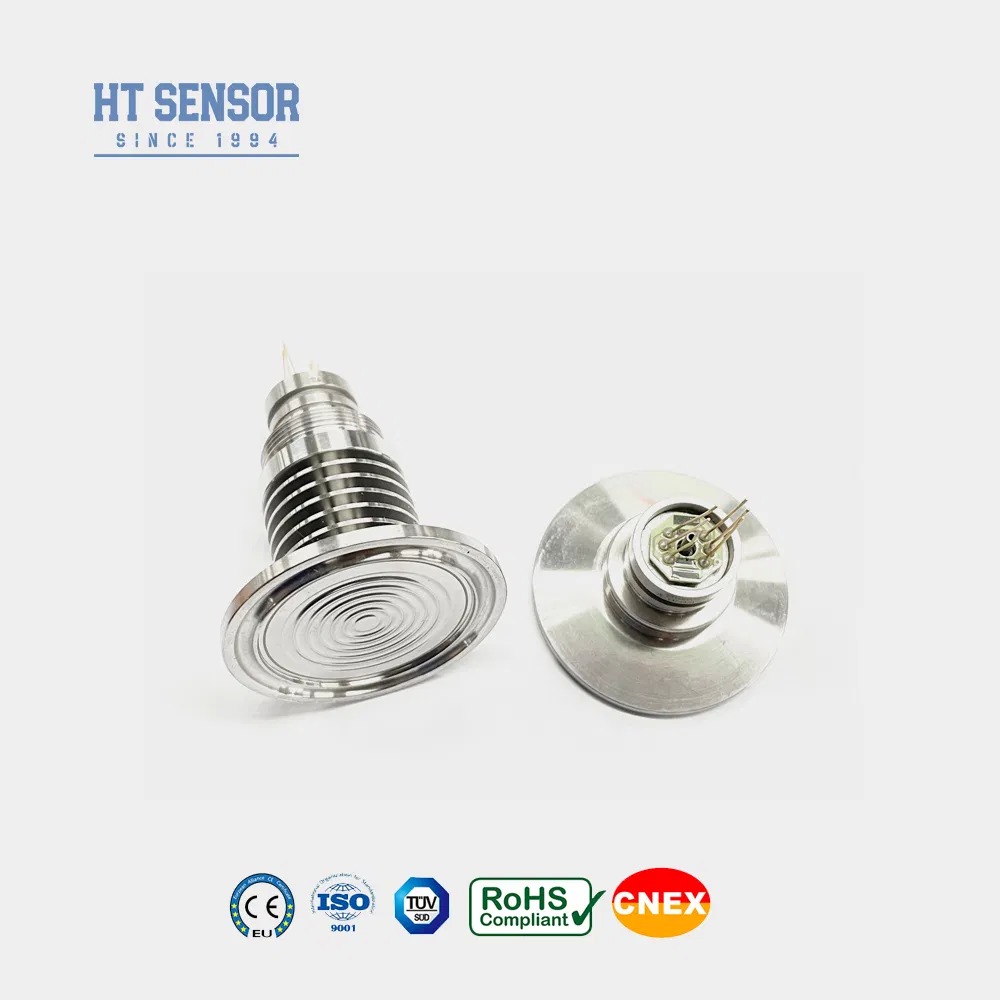

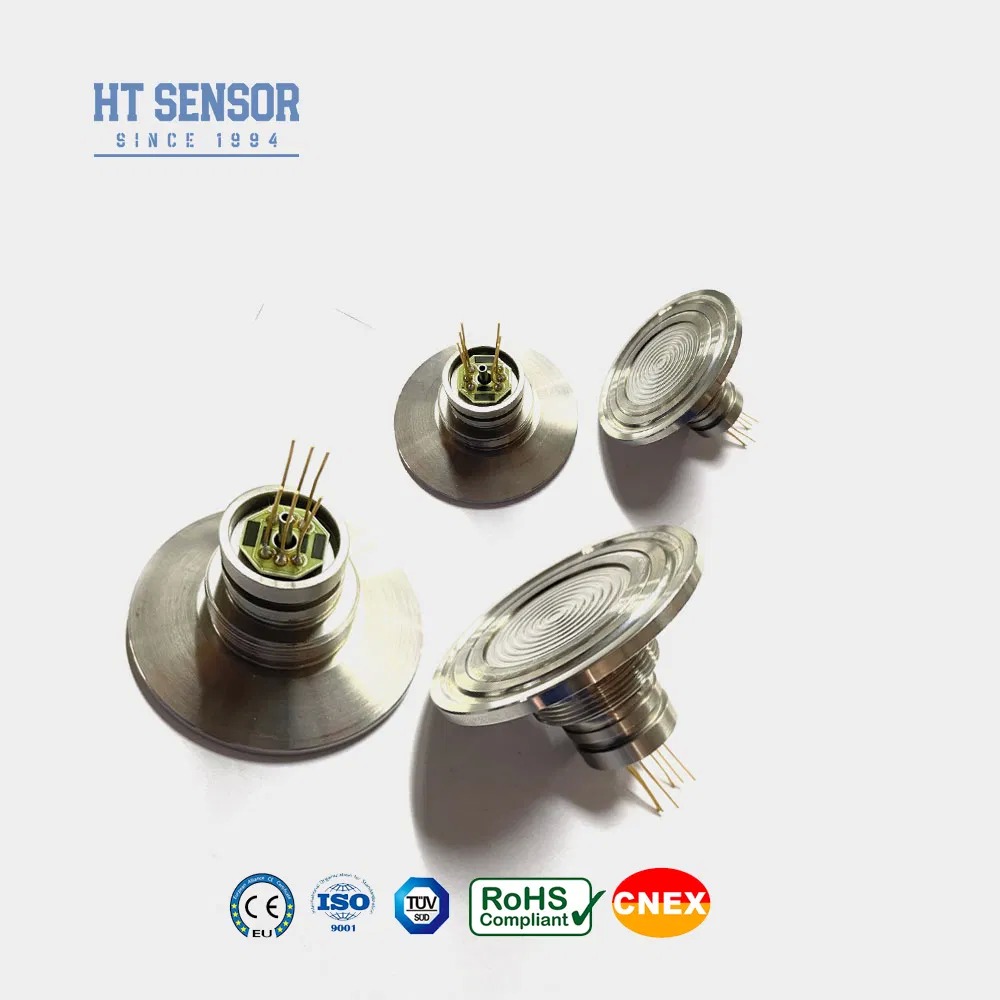

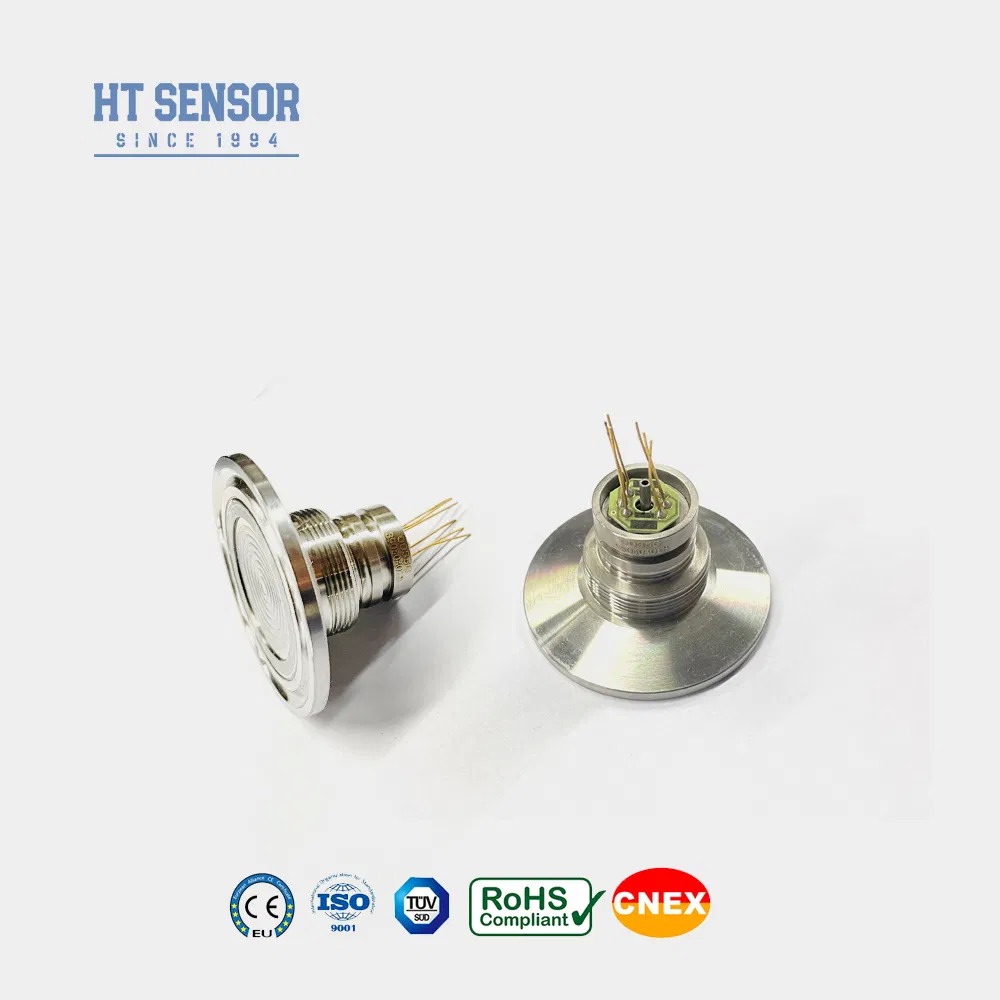

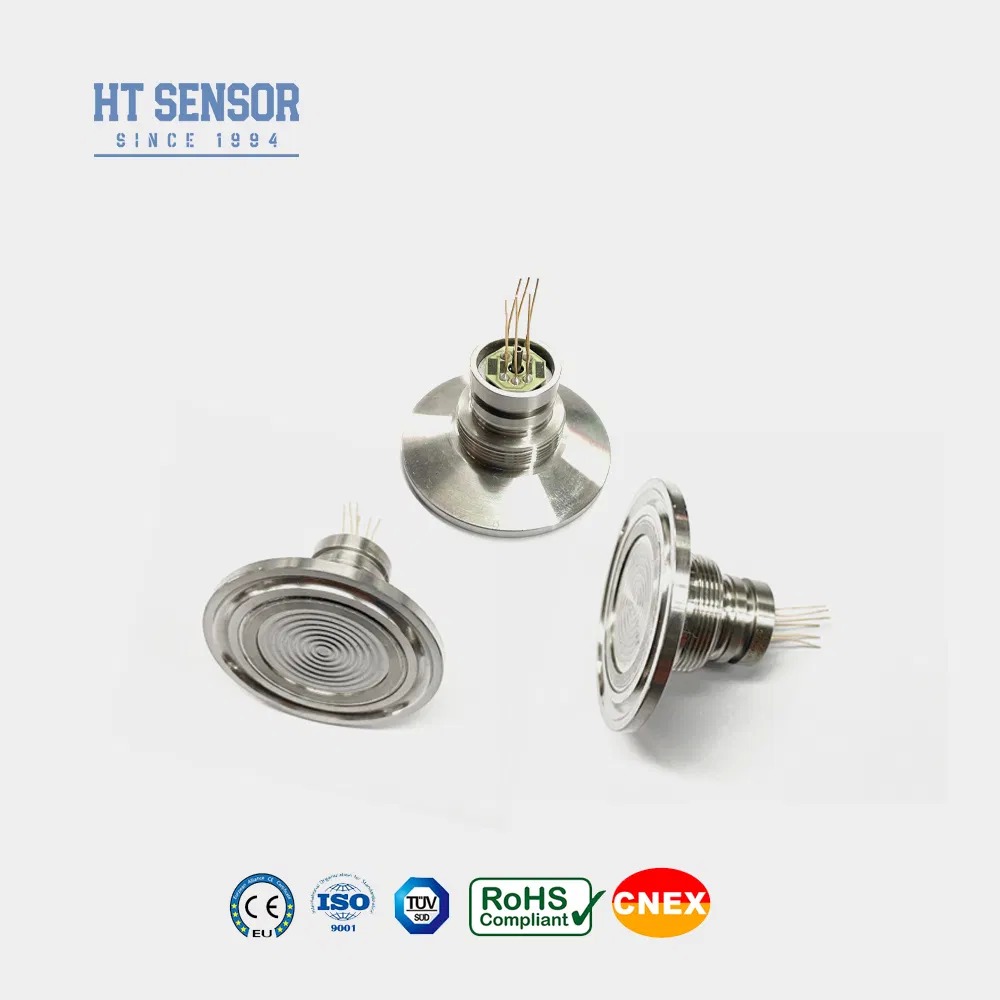

HT-IQ 1,5' W przemyśle spożywczym Czujnik ciśnienia dla elementów podstawowych nadajnika
HT-IQ Silisium Piezoresystywne czujnik ciśnienia

Wprowadzenie:
HT-IQ to czujnik ciśnienia diafragmy z bardzo stabilnym, dyfuzyjnym chipem krzemowym.Olej krzemowy zamknięty przez błonę przewodową.jest łatwy w czyszczeniu i bardzo niezawodny, nadaje się do zastosowań w takich gałęziach przemysłu jak żywność i higiena.

Charakterystyka produktu:

Wykorzystując zaawansowaną technologię i obudowę ze stali nierdzewnej 316L,Materiały takie jak tytan i Hastelloy do przewodu
Wykorzystanie obwodów grubofilmowych do kompensacji temperatury i punktu zerowego korekta
wyjątkowa niezawodność, powtarzalność i stabilność
Struktura przewodu przepływowego, która ułatwia czyszczenie

Wnioski:

Odpowiednie do pomiaru ciśnienia gazu i cieczy nieżrącego z 316Lzgodność ze stali nierdzewnej
Przemysł spożywczy i napojów
Kontrola procesów przemysłowych
Przemysł farmaceutyczny

Wydajność elektryczna:

Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
Impedancja wejściowa: 2,5KΩ~6KΩ
Impedancja wyjściowa: 2,5KΩ~6KΩ
Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów o wysokiej temperaturze.

Parametry działania:
Zakres pomiaru		Rozmiar (G)	35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
		Absolute ((A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Zapełnione	3500 KPaS
		Rodzaj		Maksymalnie	Jednostka
Nieliniowość		± 0.15		± 0.3	% F.S.
Powtarzalność		0.05		0.1	% F.S.
Hysteresa		0.05		0.1	% F.S.
Zerowy wynik offsetowy		0± 1		0±2	mV
Produkcja na pełną skalę	≤ 20KPa	50±10		50±30	mV
	≥ 35 kPa	100±10		100±30	mV
Zero Ofset Temp. Drift	≤ 20KPa	± 1		±2	% F.S.
	≥ 35 kPa	± 0.5		± 1	% F.S.
Całkowita temp. Drift	≤ 20KPa	± 1		±2	% F.S.
	≥ 35 kPa	± 0.5		± 1	% F.S.
Kompensowana czasowa.	≤ 20KPa	0 ~ 50			oC
	≥ 35 kPa	0 ~ 70			oC
Temperatura pracy		-20~80			oC
Temperatura przechowywania		-40~125			oC
Dopuszczalne przeciążenie		Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa
Ciśnienie wybuchowe		5x pełna skala
Stabilność długoterminowa		00,2%			F.S./Rok
Materiał przewodu		316L
Odporność na izolację		≥ 200MΩ 100VDC
Wibracje		Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz
Szok.		100 g, 11 ms
Czas reakcji		≤ 1 ms
O-ring Seal		Kauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniający		Olej krzemowy
Waga		~ 150 g
Parametry są badane w następujących warunkach: 1,5 mA @ 25°C

Projekt budowy
Wymiar

Połączenie elektryczne i rekompensata

Przykłady wyboru

Wskazówki dotyczące zamawiania

1. zwrócić uwagę na dopasowanie pomiędzy rozmiarem rdzenia i obudowy nadajnika podczas montażu w celu osiągnięcia
wymagana szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.

Pytania i odpowiedzi

1P: Jakie są cechy waszych czujników ciśnienia?

A: Wysoka precyzja, trwałość i doskonała wydajność.

2.P: Czy mogę dostosować specjalne specyfikacje?

O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM

3P: Jaka jest wasza zdolność produkcyjna?

A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy.
.

4P: Jaki jest typowy czas dostawy?

Odpowiedź: 5~8 dni roboczych dla modeli standardowych.

5P: Jakie są ceny produktów?

A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub partnerów długoterminowych
.

6.P: Jaka jest gwarancja produktów? I usługa posprzedażna?

A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasza obsługa posprzedażna odpowie na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.

spółka

Etykietka:

Orzecznictwo:	RoHS

Minimalne zamówienie:	5
Cena:	36

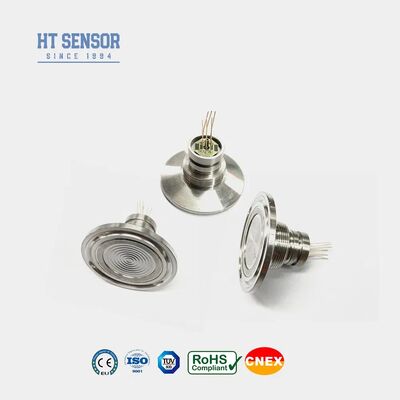

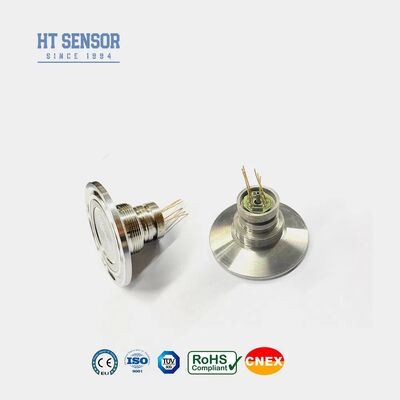

HT-IQ 1,5'' Czujnik ciśnienia dla przemysłu spożywczego do rdzeniowych komponentów przetworników poziomu
