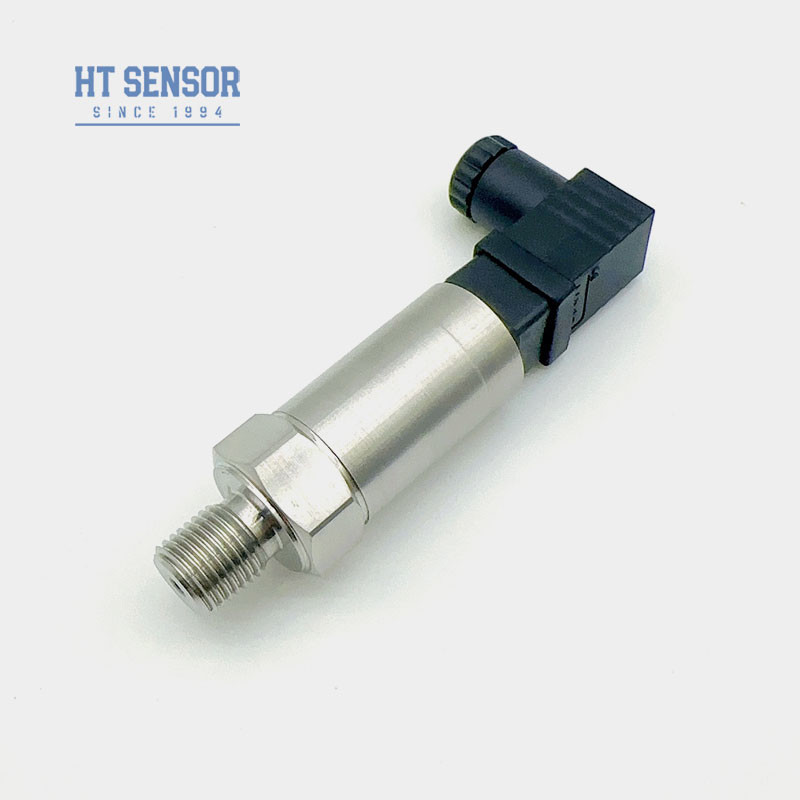

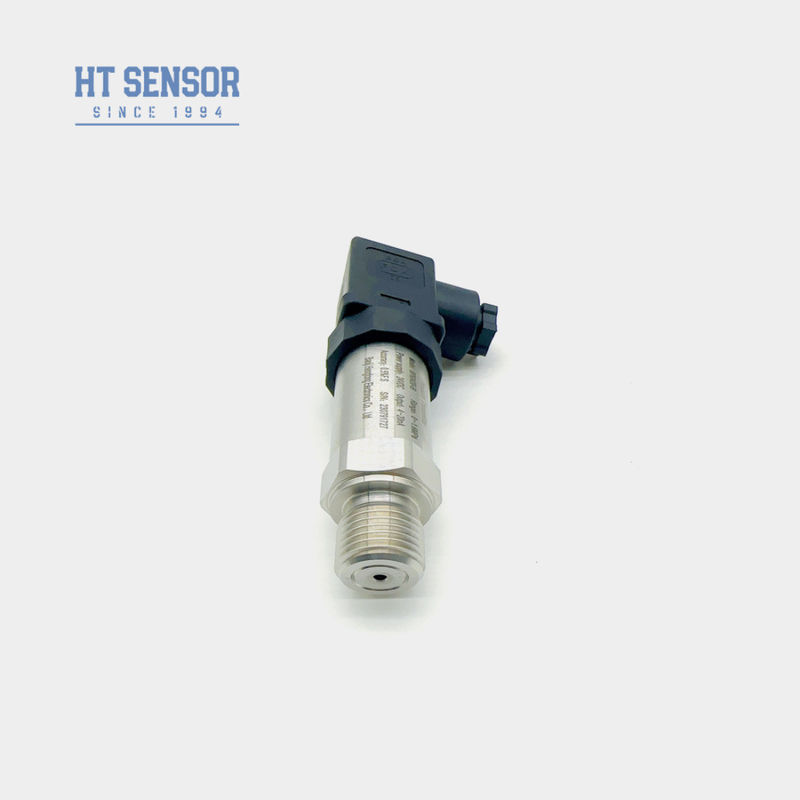

HT Sensor Prężnik Prężnik Dwuprzewodowy Prężnik Przesyłowy 4-20 MA Mini Konektor
Product Details
| Model nr.: | BP157 | umierać: | Śmierć czujnika NOVA |
|---|---|---|---|
| Temperatura kompensacji: | -10 ~ 70 ℃ | Materiał obudowy: | 304 SS |
| Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte | Pochodzenie: | Baoji, Chiny |
| Rodzaj: | MINI nadajnik ciśnienia | Środek pomiarowy: | gaz lub ciecz |
| Zakres ciśnienia: | 0 kpa ~ 10 kpa... 20 MPa | Cechowanie: | ExiaIICT6 |
| Podkreślić |
HT czujnik czujnik przetwornika ciśnienia,Czujnik przetwornika ciśnienia dwa druty,Przekaźnik ciśnienia 4-20 MA z mini złączem |
||
Product Description
BP157 Przekaźnik ciśnienia
Wprowadzenie czujnika nadajnika ciśnienia
Czujnik nadajnika ciśnienia BP157 wykorzystuje jako element pomiaru sygnału ołojowo wypełnione rdzeń izolacyjnego membrany izolacyjnej HT z silnika HT.Obwód przetwarzania sygnału znajduje się wewnątrz obudowy ze stali nierdzewnejProdukt został poddany rygorystycznym badaniom i kontroli starzenia się komponentów, półproduktów,i produktów gotowych w celu zapewnienia stabilnej i niezawodnej wydajności.
Charakterystyka produktu:
1Ze względu na wysoką dokładność i stabilność nadajnik jest w stanie niezawodnie pracować w wielu środowiskach przemysłowych.
2Przyjmuje ona zasadę pomiaru piezoresystywnego i uzyskuje wartość ciśnienia poprzez pomiar zmiany rezystancji płytki krzemowej.
3Posiadają szeroki zakres pomiarów i mogą być dostosowywane do różnych poziomów ciśnienia.
4Ma charakterystykę szybkiego reagowania i może monitorować i odwoływać zmiany ciśnienia w czasie rzeczywistym.
5Ma dobrą wydajność liniową i może dostarczać dokładne wyniki pomiaru ciśnienia.
6Są dostępne z różnymi opcjami sygnału wyjściowego, takimi jak 4-20mA, 0-5V itp., aby spełnić różne wymagania systemu sterowania
Zastosowanie:
1Pomiar ciśnienia gazów i płynów nierzędnych ze stali nierdzewnej 316L
2. Stosowane w przemyśle morskim i lotniczym
3. Używane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia
4Używane w systemach sterowania hydraulicznego i pneumatycznego
Parametry działania:
| Zakres pomiaru | 0kPa ~ 10kPa...5MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowe) ±0,5% (maksymalne) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Exia IICT6 |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,05 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
Wskazówki do zamawiania:Przy wyborze produktu należy upewnić się, że medium mierzone jest kompatybilne z częściami kontaktującymi się z produktem.
2Przy składzie zamówienia należy pamiętać, że produkty typu wybuchoodpornego nie zawierają głowic cyfrowych.
3Przy zamawianiu nadajników z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali urządzenia ochronne przed błyskawicami na miejscu i upewnili się, że produkt i zasilanie są niezawodnie uziemione.
5W przypadku, gdy temperatura pracy produktu jest niższa niż -20oC, należy wybrać uszczelniacz O-ring EPDM.
6W przypadku, gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadkuProszę określić w kolejności.
7W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub częstotliwości radiowych, proszę poinformować naszą firmę i określić je w zamówieniu.
Przewodnik zamówienia:
| BP15X | Analogiczny nadajnik ciśnienia | ||||||||
| Kod | Projekt budowy | ||||||||
| 5 | Wtyczka Packarda | 6 | Zamknięty kabel bezpośredniego wyjścia 1,5 metra | ||||||
| 7 | Mini złącze Hirschmanna | 8 | Duży złącze Hirschmanna | ||||||
| Zakres pomiaru | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy | ||||||||
| Kod | Zasilanie | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Pozostałe | ||||||||
| Kod | Sygnał wyjściowy | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Połączenie ciśnieniowe | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Pozostałe ((¢50.4 Flanka) | ||||||||
| Kod | Połączenie elektryczne | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel zamknięty wylot 1,5 metra | ||||||||
| B4 | Pozostałe | ||||||||
| Kod | Rodzaj ciśnienia | ||||||||
| G | Ciśnienie pomiarowe | ||||||||
| A | Bezwzględna presja | ||||||||
| S | Ciśnienie odniesienia zamknięte | ||||||||
Częste pytania:
P: Czy jest pan producentem?
A: Tak, jesteśmy profesjonalnym producentem czujników ponad 29 lat!
P: Czy akceptujesz usługi OEM?
Tak, możemy umieścić informacje o firmie i logo na naszych czujnikach.
Czy mogę być twoim dystrybutorem?
A: Tak, szukamy dystrybutorów na rynku zagranicznym.
P: Jaki jest czas realizacji?
A: Zazwyczaj 7-10 dni. W przypadku ilości powyżej 100 sztuk, potrzebujemy dodatkowych 3-5 dni roboczych.
