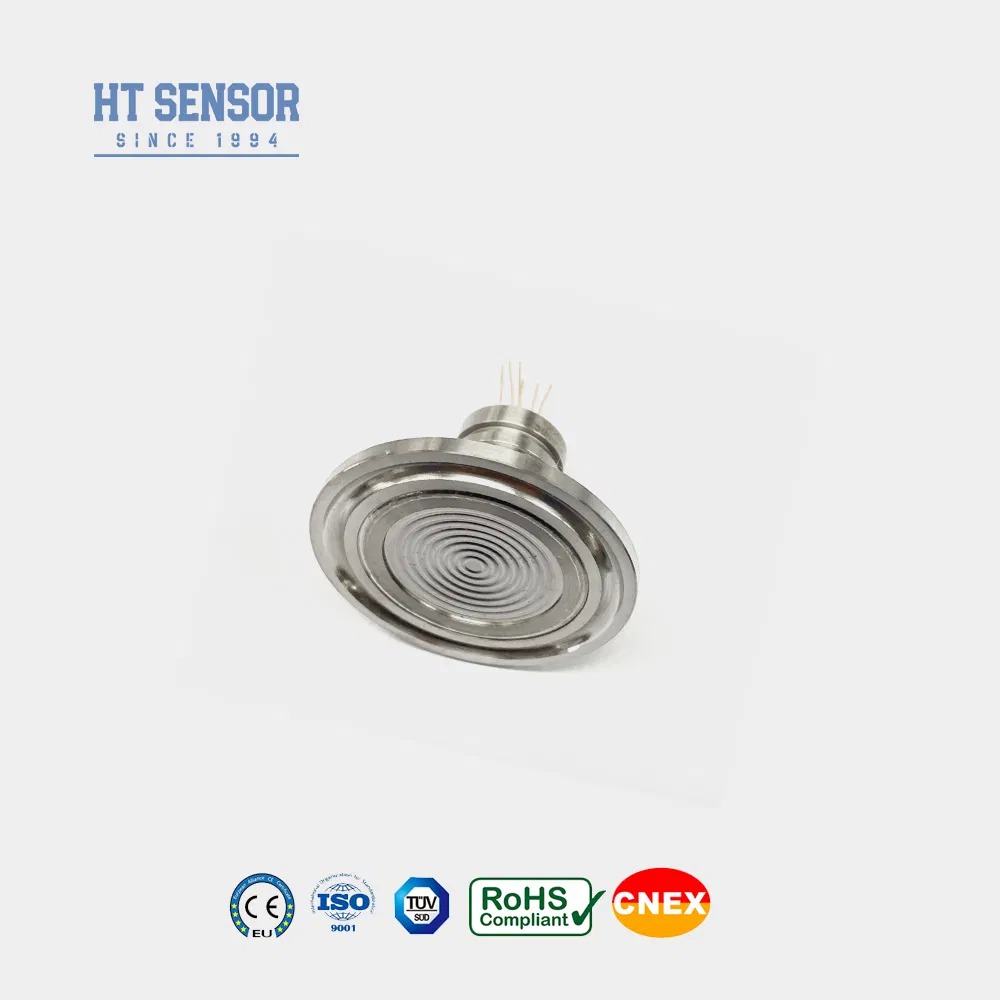

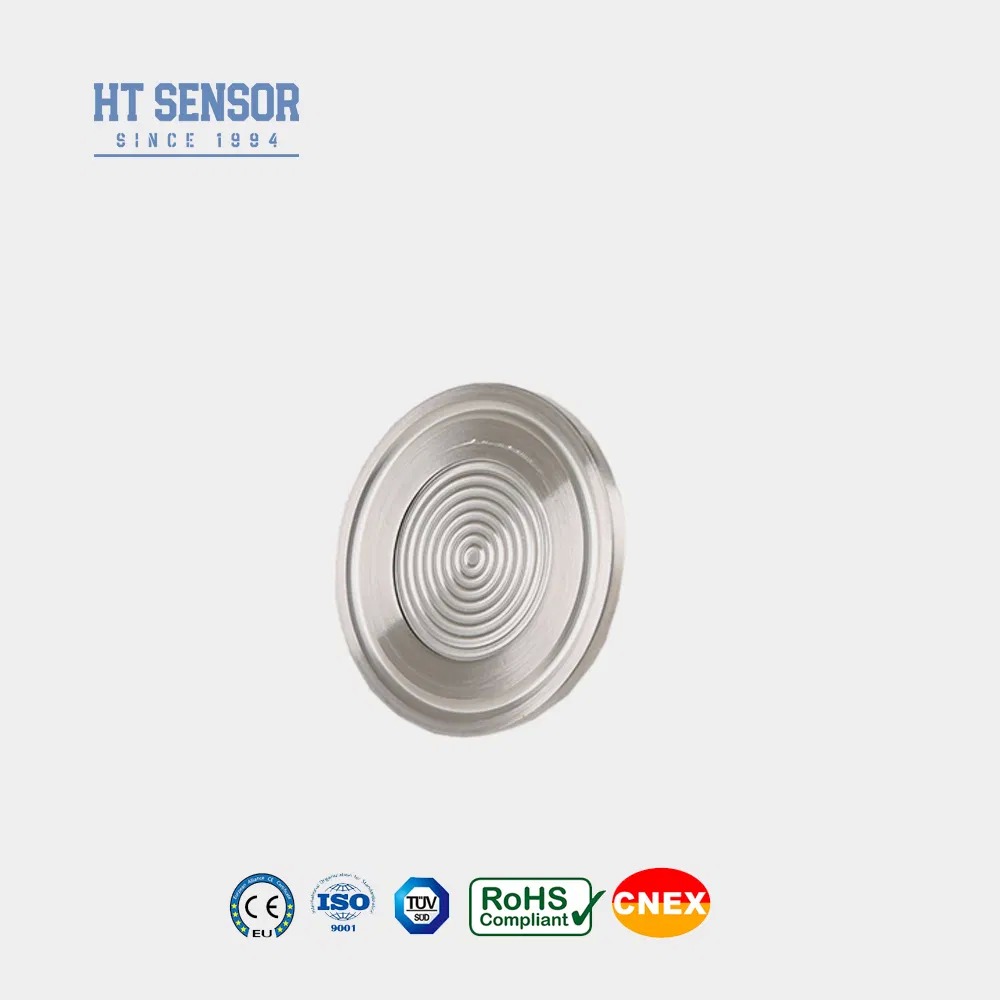

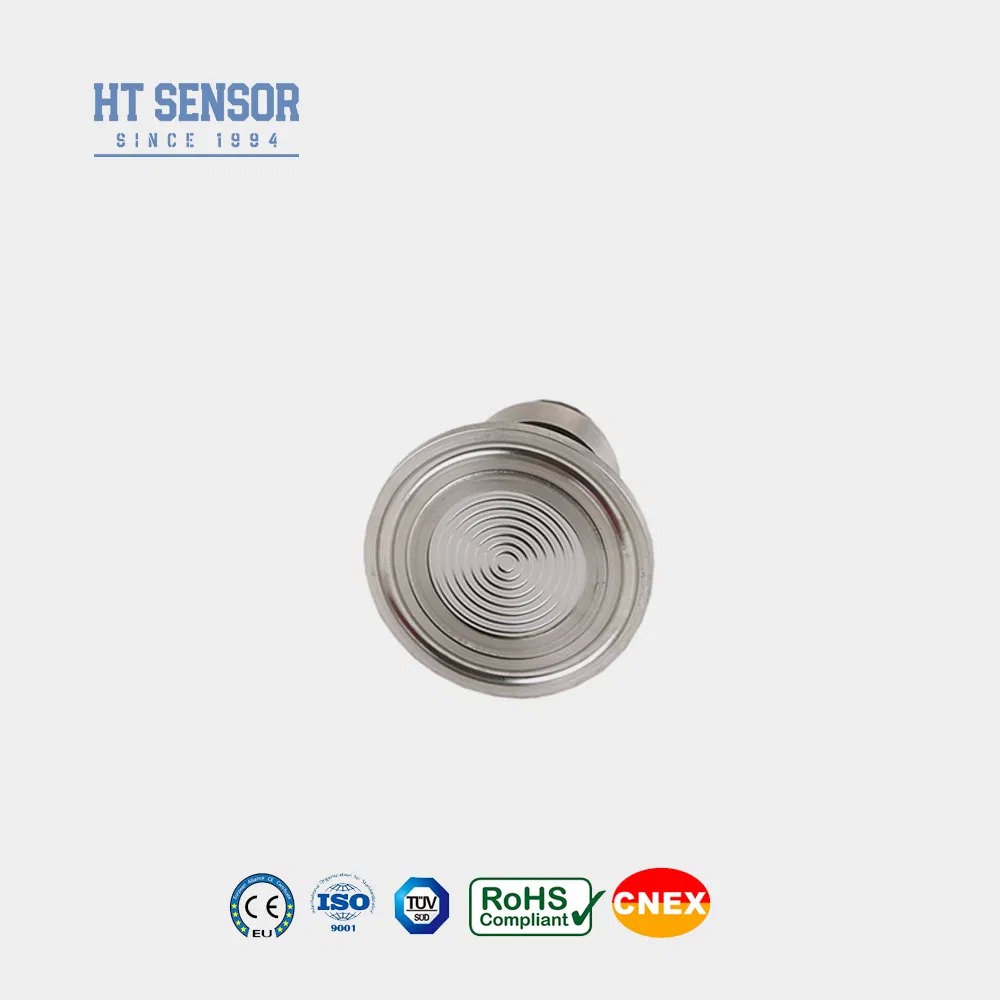

Czujnik poziomu z membraną płaską 50,4 mm z zaciskiem do przetwornika ciśnienia
Product Details
| Nr modelu: | HT-IQ | Dla: | Przetwornik ciśnienia z rozproszonego krzemu |
|---|---|---|---|
| Typ sygnału wyjściowego: | Typ analogowy | Tworzywo: | Stal nierdzewna |
| Typ okablowania: | Czteroprzewodowy | Medium pomiarowe: | Gaz i ciecz |
| Dostosowane: | Dostosowane | Moc: | 1,5 mA /10 V prądu stałego |
| Wyjście: | sygnał MV | Połączenie: | Zacisk 50,4 |
| Kompensacja temperatury: | 0-70 | Pakiet Transportowy: | Karton |
| Specyfikacja: | 50,4 mm | Pochodzenie: | Chiny |
| Podkreślić |
Czujnik ciśnienia z płaskim zaciskiem 50,4 mm,Czujnik poziomu z membraną odsłoniętą |
||
Product Description

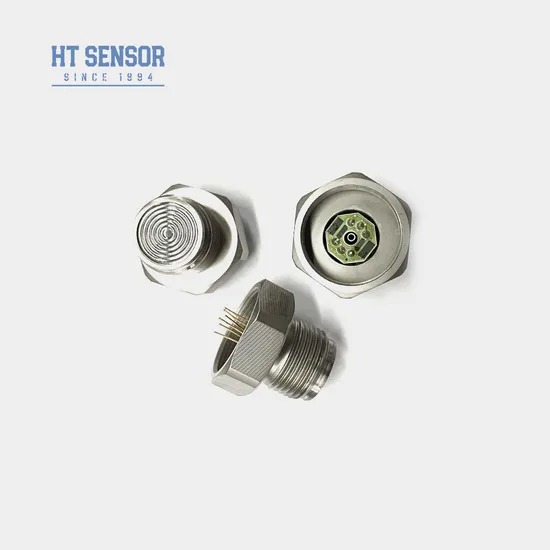

HT-IQ Silisium Piezoresystywne czujnik ciśnienia
Wprowadzenie:
HT-IQ to czujnik ciśnienia z płynnym przewodu przepustowego wyposażony w wysoce stabilny difusowany układ krzemowy.zapewniając brak bezpośredniego kontaktu między chipem a medium pomiarowymDzięki płaskiej konstrukcji przewodu czujnik ten jest łatwy w czyszczeniu i bardzo niezawodny, co sprawia, że nadaje się do zastosowań w takich gałęziach przemysłu, jak przetwórstwo żywności i higiena.
- Wykorzystując zaawansowaną technologię i obudowę ze stali nierdzewnej 316L,Materiały takie jak tytan i Hastelloy do przewodu
- Wykorzystanie obwodów grubofilmowych do kompensacji temperatury i punktu zerowego korekta
- wyjątkowa niezawodność, powtarzalność i stabilność
- Struktura przewodu przepływowego, która ułatwia czyszczenie
- Odpowiednie do pomiaru ciśnienia gazu i cieczy nieżrącego z 316Lzgodność ze stali nierdzewnej
- Przemysł spożywczy i napojów
- Kontrola procesów przemysłowych
- Przemysł farmaceutyczny
- Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
- Impedancja wejściowa: 2,5KΩ~6KΩ
- Impedancja wyjściowa: 2,5KΩ~6KΩ

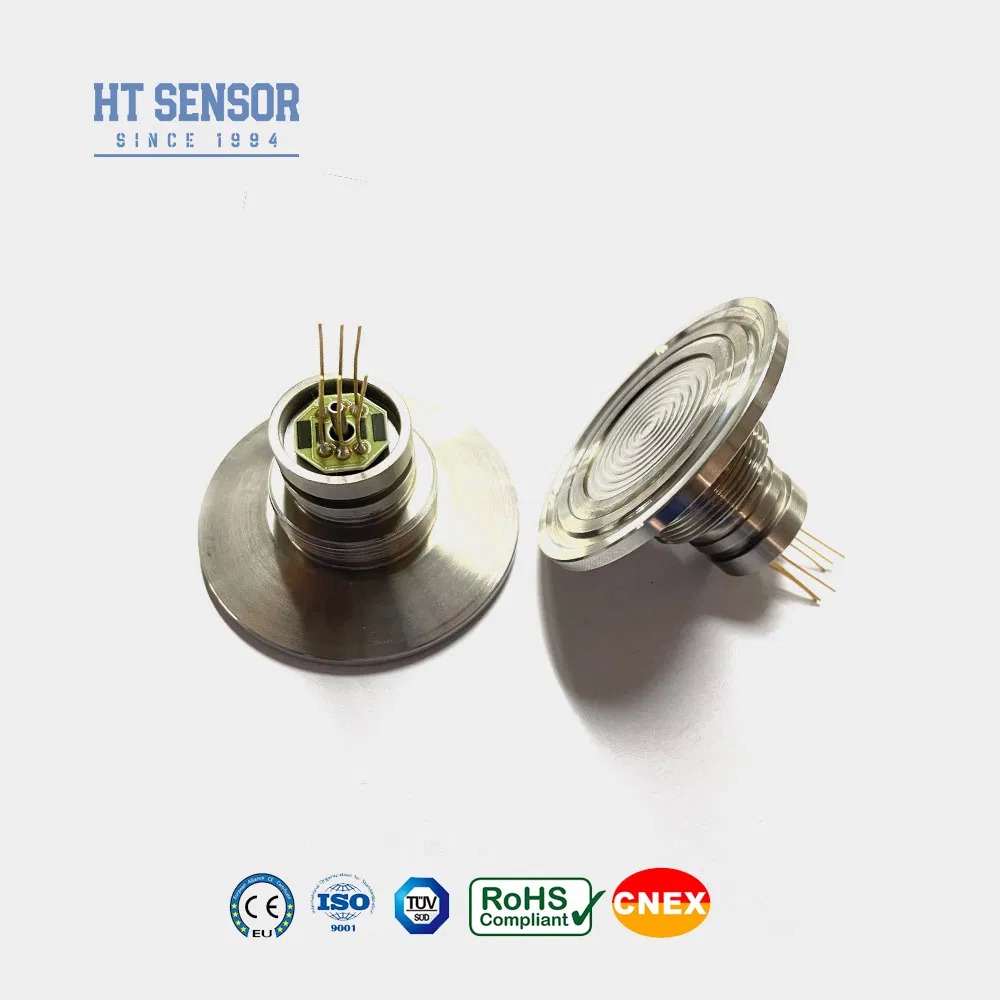

- Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów o wysokiej temperaturze.
| Parametry działania: | |||||
|---|---|---|---|---|---|
| Zakres pomiaru | Rozmiar (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Zapełnione | 3500 KPaS | ||||
| Rodzaj | Maksymalnie | Jednostka | |||
| Nieliniowość | ± 0.15 | ± 0.3 | % F.S. | ||
| Powtarzalność | 0.05 | 0.1 | % F.S. | ||
| Hysteresa | 0.05 | 0.1 | % F.S. | ||
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | ||
| Produkcja na pełną skalę | ≤ 20KPa | 50±10 | 50±30 | mV | |
| ≥ 35 kPa | 100±10 | 100±30 | mV | ||
| Zero Ofset Temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Całkowita temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Kompensowana czasowa. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura pracy | -20~80 | oC | |||
| Temperatura przechowywania | -40~125 | oC | |||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa | ||||
| Ciśnienie wybuchowe | 5x pełna skala | ||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | |||
| Materiał przewodu | 316L | ||||
| Odporność na izolację | ≥ 200MΩ 100VDC | ||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | ||||
| Szok. | 100 g, 11 ms | ||||
| Czas reakcji | ≤ 1 ms | ||||
| O-ring Seal | Kauczuk nitrylowy lub kauczuk fluorowy | ||||
| Środek wypełniający | Olej krzemowy | ||||
| Waga | ~ 150 g | ||||
| Parametry są badane w następujących warunkach: 1,5 mA @ 25°C | |||||
| Projekt budowy | |
| Wymiar |
|
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
wymagana szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
| Pytania i odpowiedzi |
-
P: Jakie są kluczowe cechy waszych czujników ciśnienia?
O: Oferują wysoką precyzję, solidną trwałość i niezawodną wydajność. -
P: Czy możecie spełniać specjalne wymagania?
O: Tak. Nasz zespół inżynierów może opracować produkty dostosowane do spełnienia określonych wymagań. Dostarczamy usługi OEM i ODM. -
P: Jaka jest wasza zdolność produkcyjna?
Odpowiedź: Nasze zakłady mogą produkować do 30 000 czujników ciśnienia miesięcznie, zapewniając, że możemy obsłużyć zamówienia o dużej wielkości.Zalecamy skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby potwierdzić harmonogram i zapewnić płynną produkcję i dostawę. -
P: Jaki jest typowy czas dostawy?
Odpowiedź: Standardowe modele są dostarczane w ciągu 5 do 8 dni roboczych. Czasy realizacji zamówionych produktów mogą się różnić. -
P: Jakie są ceny produktów?
O: Oferujemy konkurencyjne ceny, z dostępnymi rabatami na zakupy hurtowe lub długoterminowe partnerstwa. -
P: Jaka jest gwarancja produktu i polityka obsługi posprzedażowej?
Odpowiedź: Nasze produkty są objęte 24-miesięczną gwarancją od daty wysyłki. Nasz zespół posprzedażowy odpowiada na zapytania w ciągu 24 godzin i może zapewnić zdalne kierownictwo za pośrednictwem połączenia sieciowego komputera w razie potrzeby.
