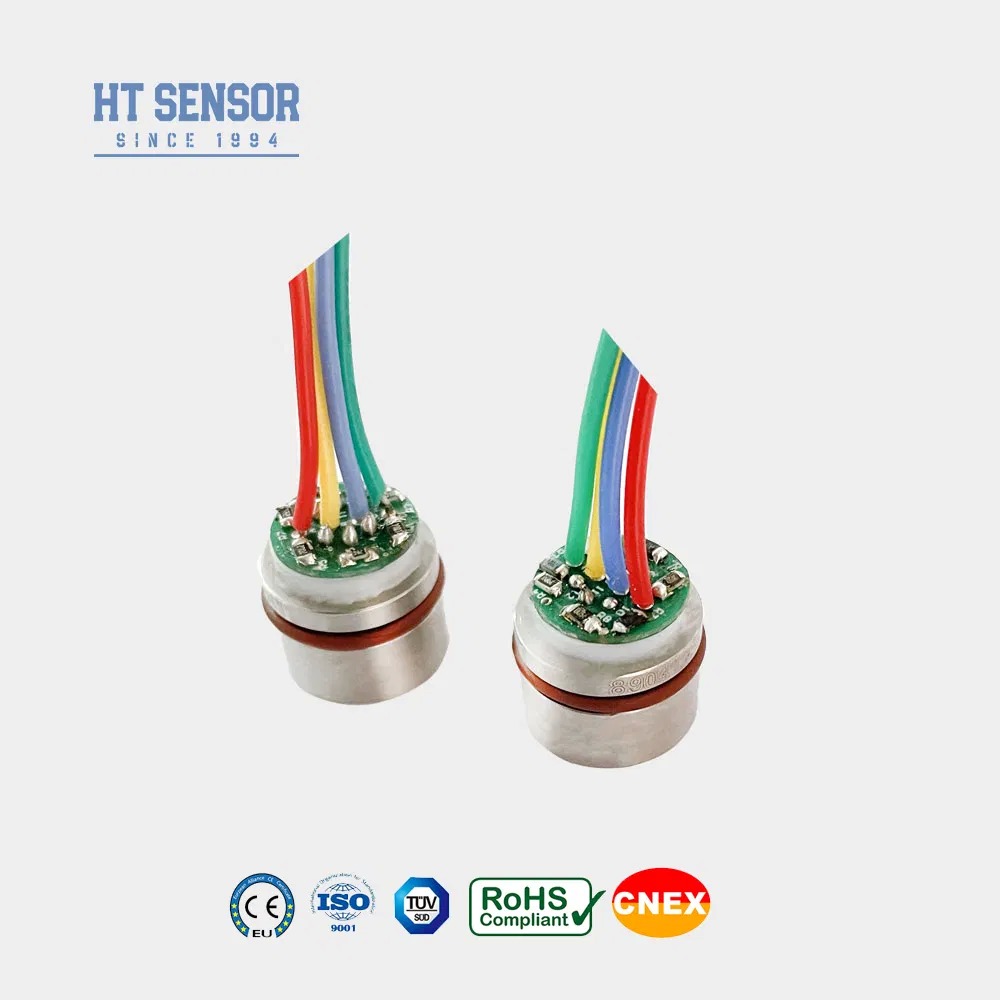

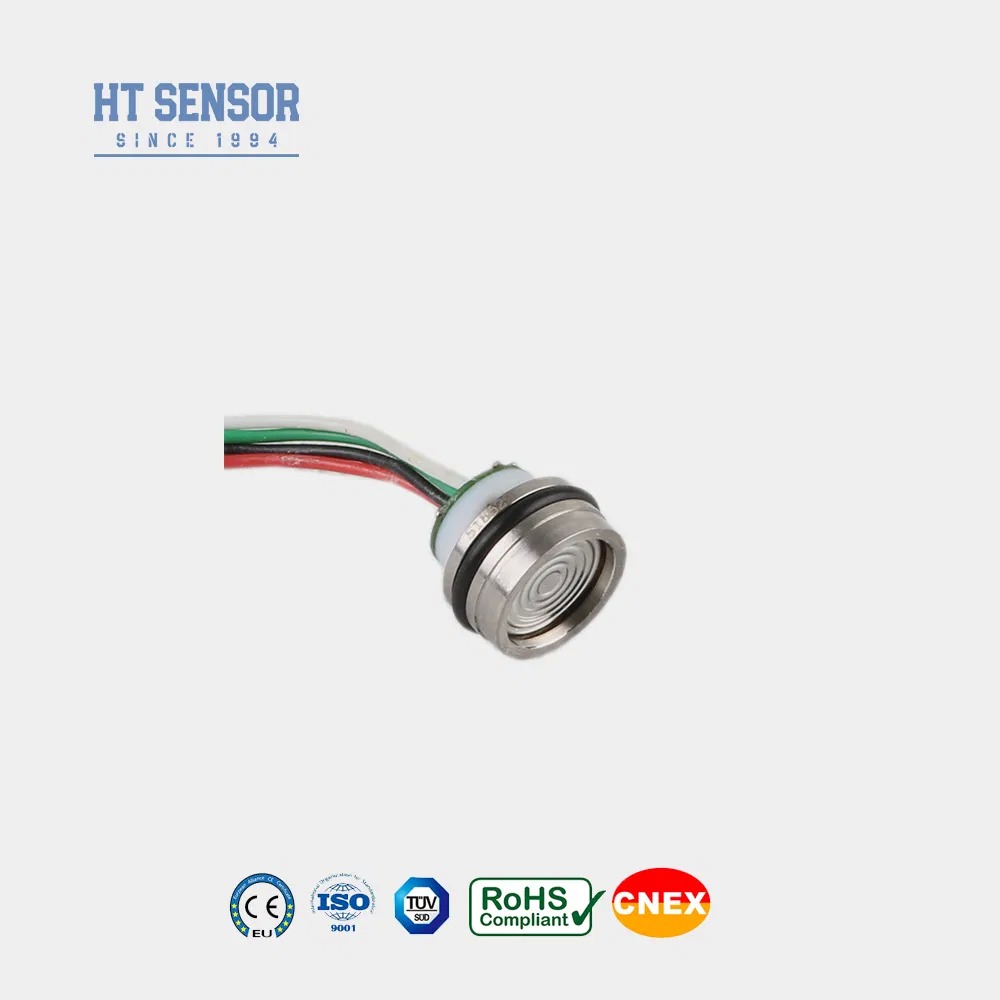

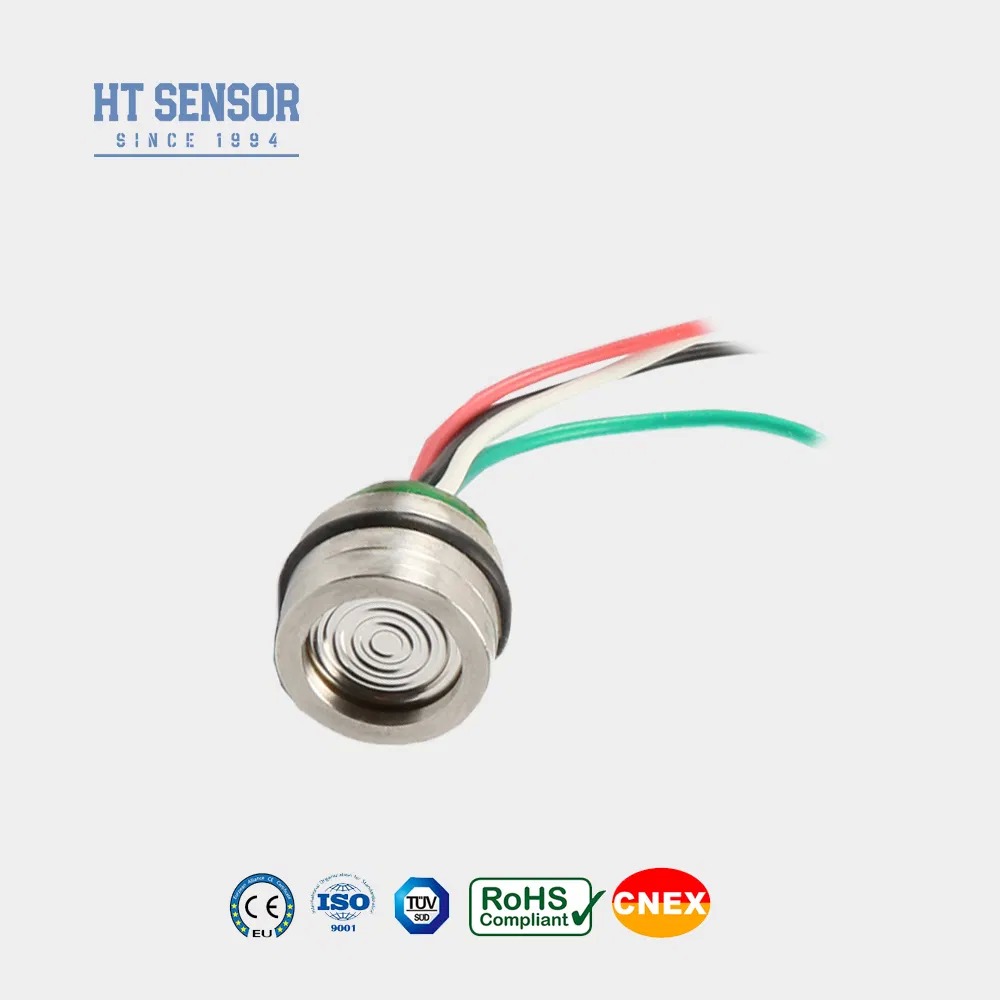

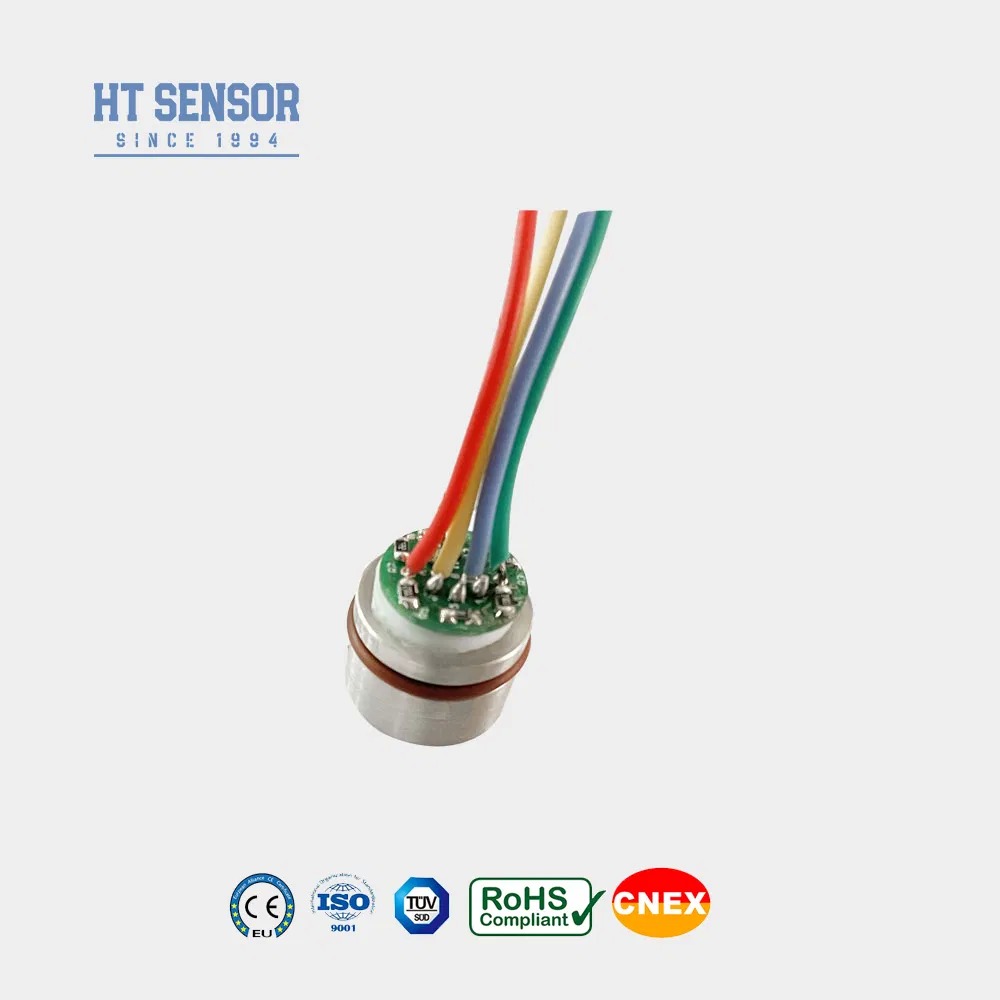

15mm Mini Kompaktowy Rozproszony Silikonowy Czujnik Ciśnienia Elektroniczny Rdzeń Czujnika
Product Details
| Nr modelu: | HT15V | Dla: | Przetwornik ciśnienia z rozproszonego krzemu |
|---|---|---|---|
| Tworzywo: | Stal nierdzewna | Typ gwintu: | NIE |
| Typ okablowania: | Czteroprzewodowy | Medium pomiarowe: | Gaz i ciecz |
| Ocena IP: | IP65 | Dostosowane: | Dostosowane |
| Dostarczać: | 5-10 V prądu stałego | Wyjście: | sygnał mv |
| Pakiet Transportowy: | Karton | Specyfikacja: | 15 mm |
| Znak firmowy: | HENGTONG | Kod Hs: | 9026209090 |
| Podkreślić |
15 mm mini czujnik ciśnienia,Czujnik ciśnienia z rozproszonego krzemu,kompaktowy elektroniczny czujnik ciśnienia |
||
Product Description
HT15V Silisium Piezoresystywny czujnik ciśnienia
Wprowadzenie:
HT15V to krzemowy czujnik ciśnienia piezorezystywny wyposażony w bardzo stabilne rdzeń difusowego elementu krzemowego.Wykorzystuje efekt piezorezystywny rozproszonego krzemu do precyzyjnego pomiaru ciśnienia płynu i gazuTen czujnik znajduje szerokie zastosowanie w różnych zastosowaniach, w tym w sprężarkach powietrza i systemach chłodzenia.
Cechy produktu:
- Wykorzystuje zaawansowaną technologię i jest zamknięty w 316L stali nierdzewnejmieszkania
- Szeroki zakres pomiarów 0~350KPa~40MpaS
- Wysoka niezawodność i doskonała stabilność
- Wyposażenie w napięcie stałe
- Odpowiednie do pomiaru ciśnienia gazu i cieczy nieżrącego z 316Lzgodność ze stali nierdzewnej
- Kompaktna konstrukcja, idealna do zastosowań o ograniczonej powierzchni
- Wykorzystywane w systemach sterowania procesami do monitorowania i sterowania ciśnieniem
- Powszechnie stosowane w systemach chłodzenia i sprężarkach powietrza do pomiaru ciśnienia
- Zapewnienie zasilania: ≤10VDC
- Wyjściowe napięcie w trybie wspólnym: 50% wejścia (typowe)
- Impedancja wejściowa:4KΩ~20KΩ
- Impedancja wyjściowa:2.5KΩ~6KΩ
- Połączenie elektryczne: 100 mm drut wysokotemperaturowy, kabel wstążkowy
| Parametry działania: | |||||
|---|---|---|---|---|---|
| Zakres pomiaru | Rozmiar (G) | 350KPa,1000KPa,2000Kpa | |||
| Absolute ((A) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Zapełnione | 3500KPaS, 7MPaS, 10MPaS | ||||
| Rodzaj | Maksymalnie | Jednostka | |||
| Nieliniowość | ± 0.15 | ± 0.3 | % F.S. | ||
| Powtarzalność | 0.05 | 0.1 | % F.S. | ||
| Hysteresa | 0.05 | 0.1 | % F.S. | ||
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | ||
| Produkcja na pełną skalę | 100±1 | 100±2 | mV | ||
| Zero Ofset Temp. Drift | ± 0.8 | ±2 | % F.S. | ||
| Całkowita temp. Drift | ± 0.8 | ±2 | % F.S. | ||
| Kompensowana czasowa. | 0 ~ 70 | oC | |||
| Temperatura pracy | -20~80 | oC | |||
| Temperatura przechowywania | -40~125 | oC | |||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 80MPa | ||||
| Ciśnienie wybuchowe | 5x pełna skala | ||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | |||
| Materiał przewodu | 316L | ||||
| Odporność na izolację | ≥ 200MΩ 100VDC | ||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | ||||
| Szok. | 100 g, 11 ms | ||||
| Czas reakcji | ≤ 1 ms | ||||
| O-ring Seal | Kauczuk nitrylowy lub kauczuk fluorowy | ||||
| Środek wypełniający | Olej krzemowy | ||||
| Waga | ~ 20 g | ||||
| Parametry są badane w następujących warunkach: 10V @ 25oC | |||||
| Połączenie elektryczne i rekompensata |
|
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
wymagany powietrze szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
| Pytania i odpowiedzi |
.
.
