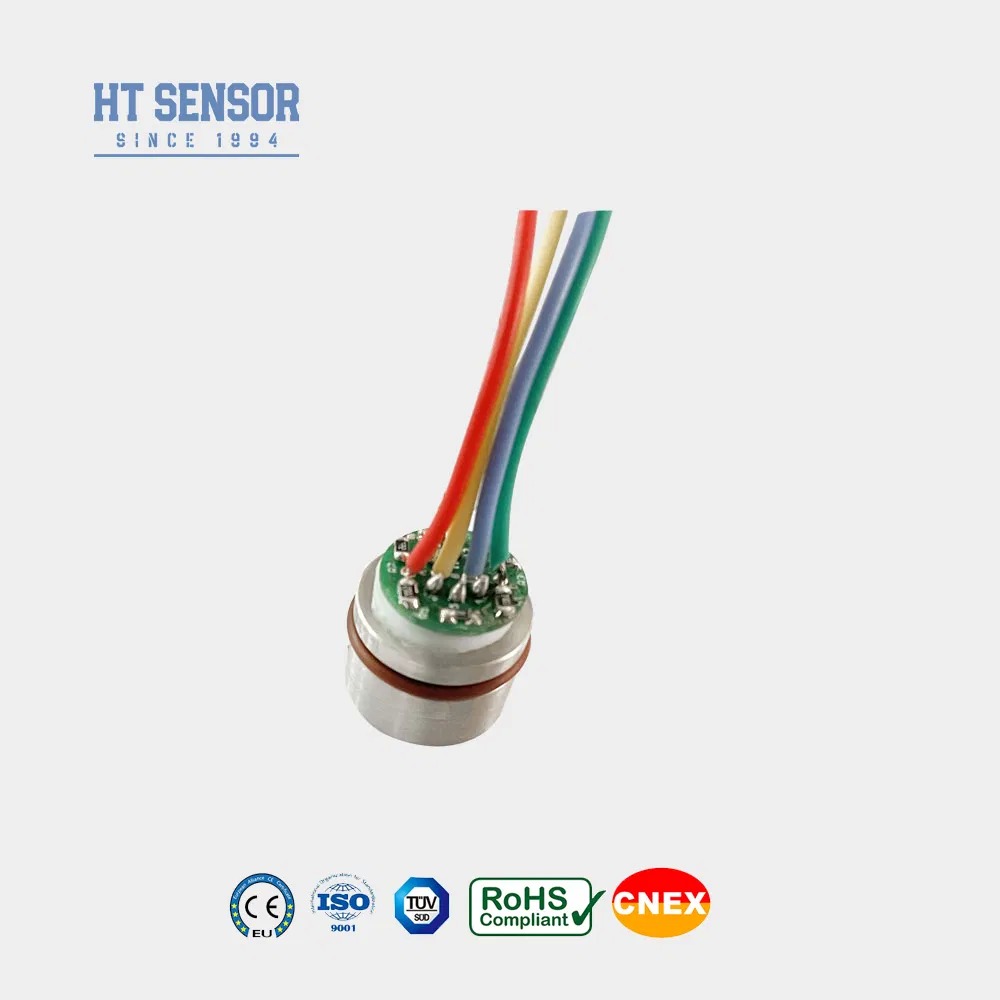

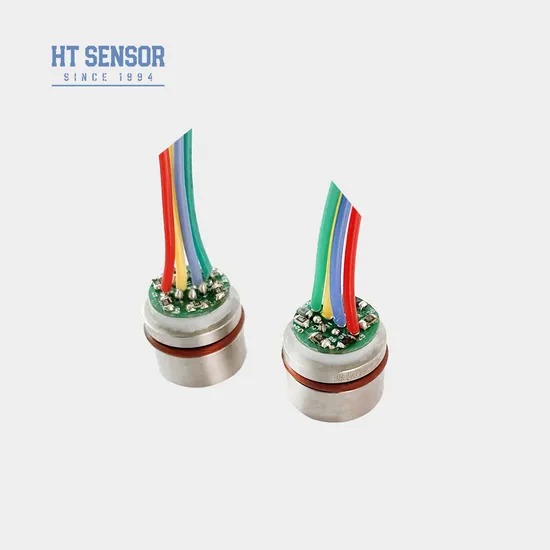

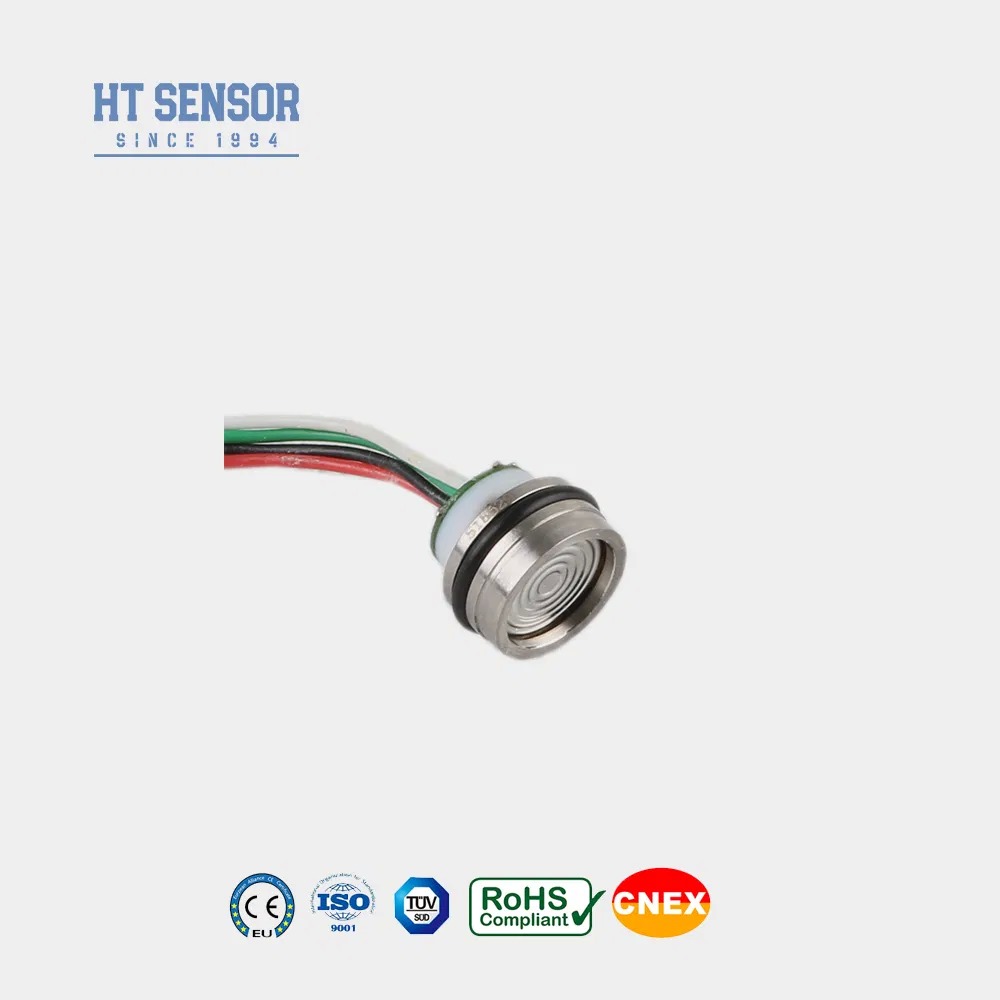

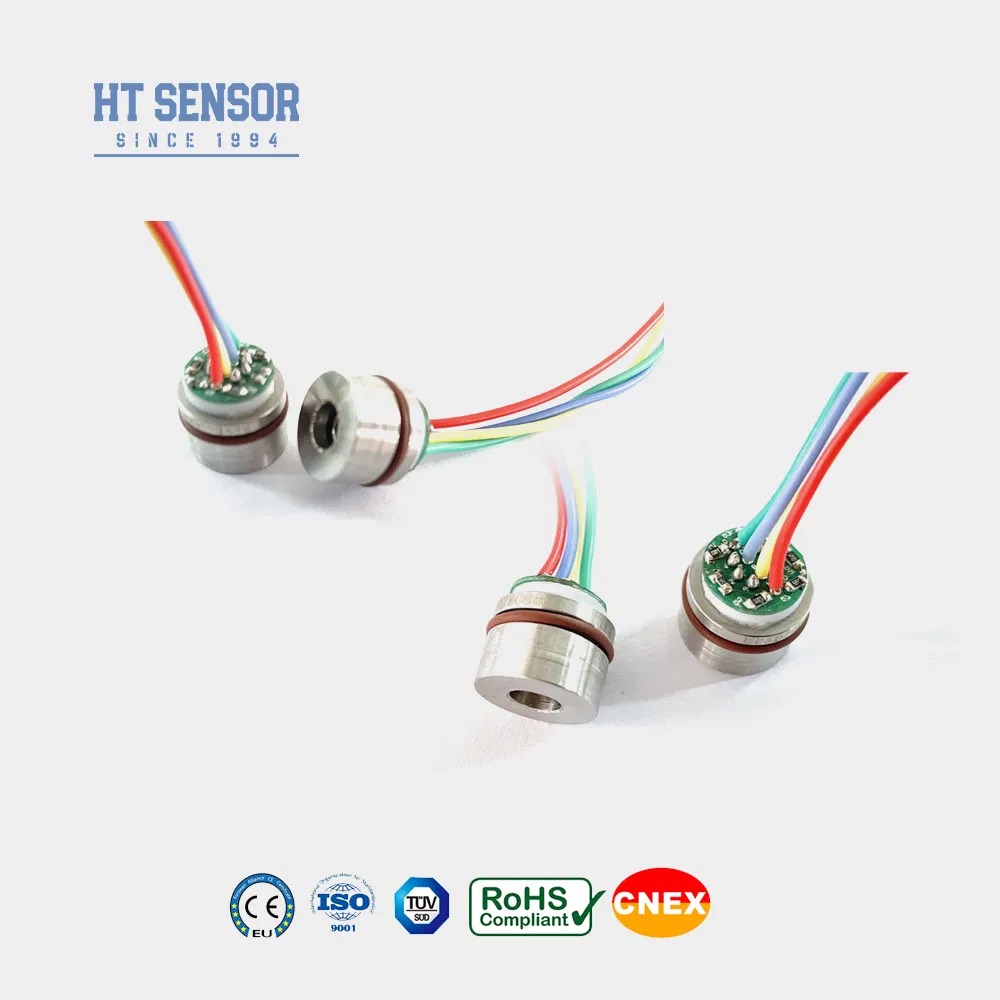

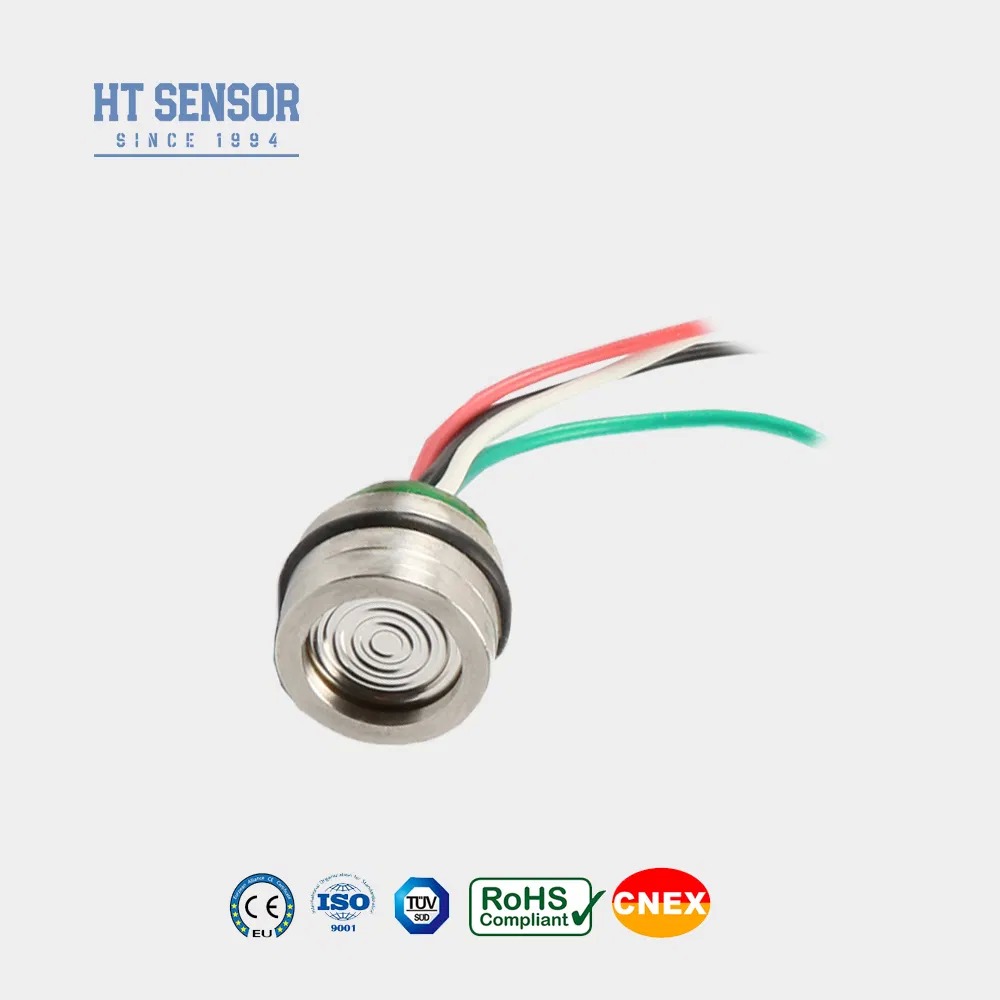

5VDC 10mv/V Kompaktowy rozproszony czujnik ciśnienia krzemu Rdzeń 15mm Mini czujnik czujnik ciśnienia krzemu
Product Details
| Nr modelu: | HT15V | Dla: | Czujnik ciśnienia z rozproszonego krzemu |
|---|---|---|---|
| Typ sygnału wyjściowego: | Typ analogowy | Tworzywo: | Stal nierdzewna |
| Typ okablowania: | Czteroprzewodowy | Medium pomiarowe: | Gaz i ciecz |
| Dostosowane: | Dostosowane | Słowa kluczowe: | Miniczujnik |
| Dostarczać: | 5-10 V prądu stałego | Wyjście: | sygnał mv |
| Pakiet Transportowy: | Karton | Specyfikacja: | 15 mm |
| Pochodzenie: | Chiny | Kod Hs: | 9026209090 |
| Podkreślić |
5VDC kompaktowy czujnik ciśnienia,rdzeń czujnika ciśnienia z dyfuzyjnego krzemu,15mm mini przetwornik ciśnienia |
||
Product Description
HT15V Silisium Piezoresystywny czujnik ciśnienia
Wprowadzenie:
HT15V to krzemowy czujnik ciśnienia miernika naprężenia, którego podstawowym elementem jest bardzo stabilny rozproszony krzemowy element.Ten czujnik wykorzystuje piezoresywatywne działanie rozproszonego krzemu do dokładnego pomiaru ciśnienia płynów i gazówCzujnik ten jest szeroko stosowany w różnych dziedzinach, takich jak sprężarki powietrza i systemy chłodnicze.
Cechy produktu:
- Wykorzystuje zaawansowaną technologię i jest zamknięty w 316L stali nierdzewnejmieszkania
- Szeroki zakres pomiarów 0~350KPa~60MpaS
- Wysoka niezawodność i doskonała stabilność
- Wyposażenie w napięcie stałe
- Przystosowany do pomiaru ciśnienia gazów i płynów nieżrzących zgodny z stali nierdzewnej 316L.
- Jego kompaktowa konstrukcja sprawia, że jest idealny do zastosowań ograniczonych przestrzenią, a jego niezawodność wspiera monitorowanie ciśnienia i kontrolę w systemach procesowych.
- Produkt ten jest również powszechnie stosowany do pomiaru ciśnienia w systemach chłodniczych i sprężarkach powietrza.
- Zapewnienie zasilania: ≤10VDC.
- Poziom napięcia wyjściowego w trybie wspólnym: 50% wejścia (typowy).
- Impedancja wejściowa: 4KΩ ~ 20KΩ.
- Impedancja wyjściowa:2.5KΩ~6KΩ.
- Połączenie elektryczne: 100 mm drutu wysokotemperaturowego, kabel wstążkowy.
| Parametry działania: | |||||
|---|---|---|---|---|---|
| Zakres pomiaru | Rozmiar (G) | 350KPa,1000KPa,2000Kpa | |||
| Absolute ((A) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Zapełnione | 3500KPaS, 7MPaS, 10MPaS | ||||
| Rodzaj | Maksymalnie | Jednostka | |||
| Nieliniowość | ± 0.15 | ± 0.3 | % F.S. | ||
| Powtarzalność | 0.05 | 0.1 | % F.S. | ||
| Hysteresa | 0.05 | 0.1 | % F.S. | ||
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | ||
| Produkcja na pełną skalę | 100±1 | 100±2 | mV | ||
| Zero Ofset Temp. Drift | ± 0.8 | ±2 | % F.S. | ||
| Całkowita temp. Drift | ± 0.8 | ±2 | % F.S. | ||
| Kompensowana czasowa. | 0 ~ 70 | oC | |||
| Temperatura pracy | -20~80 | oC | |||
| Temperatura przechowywania | -40~125 | oC | |||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 80MPa | ||||
| Ciśnienie wybuchowe | 5x pełna skala | ||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | |||
| Materiał przewodu | 316L | ||||
| Odporność na izolację | ≥ 200MΩ 100VDC | ||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | ||||
| Szok. | 100 g, 11 ms | ||||
| O-ring Seal | Kauczuk nitrylowy lub kauczuk fluorowy | ||||
| Środek wypełniający | Olej krzemowy | ||||
| Waga | ~ 20 g | ||||
| Parametry są badane w następujących warunkach: 10V @ 25oC | |||||
| Projekt budowy | |
| Wymiar | |
| Połączenie elektryczne i rekompensata |
|---|
|
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
- Podczas instalacji należy zapewnić odpowiednią przepustowość między rdzeniem i obudową nadajnika, aby spełnić określone wymagania w zakresie szczelności powietrza.
- Przy montażu obudowy należy utrzymać pionowe ustawienie i równomiernie naciskać, aby zapobiec wiązaniu lub uszkodzeniu płyty kompensacyjnej.
- Upewnij się, że medium pomiarowe jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L stali nierdzewnej).
- Nie należy naciskać na diafragmę czujnika rękami lub ostrymi przedmiotami, ponieważ deformacja lub przebicie może spowodować uszkodzenie rdzenia.
- Utrzymuj otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegaj wprowadzaniu wilgoci, pary lub środków korozyjnych do komory ciśnienia ujemnego.
- Jeżeli wymagane są modyfikacje okablowania szpilki, zawsze należy zapoznać się z etykietą dołączoną do rdzenia, aby uzyskać poprawne połączenia.
