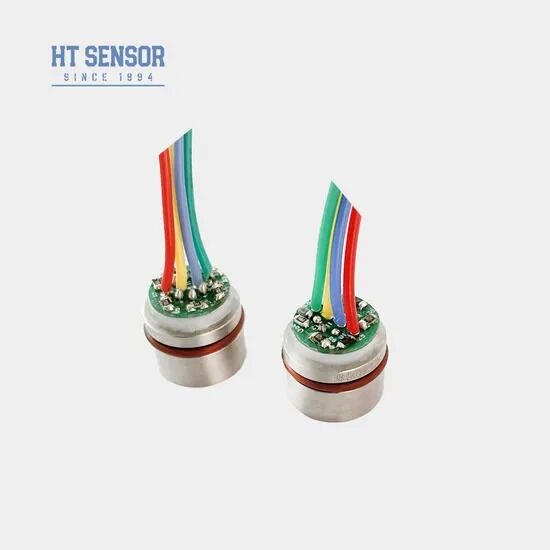

Czujnik ciśnienia mikro małe ze stali nierdzewnej Wysokiej dokładności Czujnik ciśnienia komórki obciążeniowej Przełącznik ciśnienia
Product Details
| Nr modelu: | HT15V | Dla: | Przetwornik ciśnienia z rozproszonego krzemu |
|---|---|---|---|
| Tworzywo: | Stal nierdzewna | Typ okablowania: | Czteroprzewodowy |
| Medium pomiarowe: | Gaz i ciecz | Dostosowane: | Dostosowane |
| Dostarczać: | 5-10 V prądu stałego | Drut: | Drut silikonowy o średnicy 13 mm |
| Wyjście: | sygnał mv | Pakiet Transportowy: | Karton |
| Dia: | 15 mm | Znak firmowy: | HENGTONG |
| Pochodzenie: | Chiny | Kod Hs: | 9026209090 |
| Podkreślić |
Czujnik ciśnienia ze stali nierdzewnej,Ogniwo obciążeniowe o wysokiej dokładności,Mikroprężnik |
||
Product Description

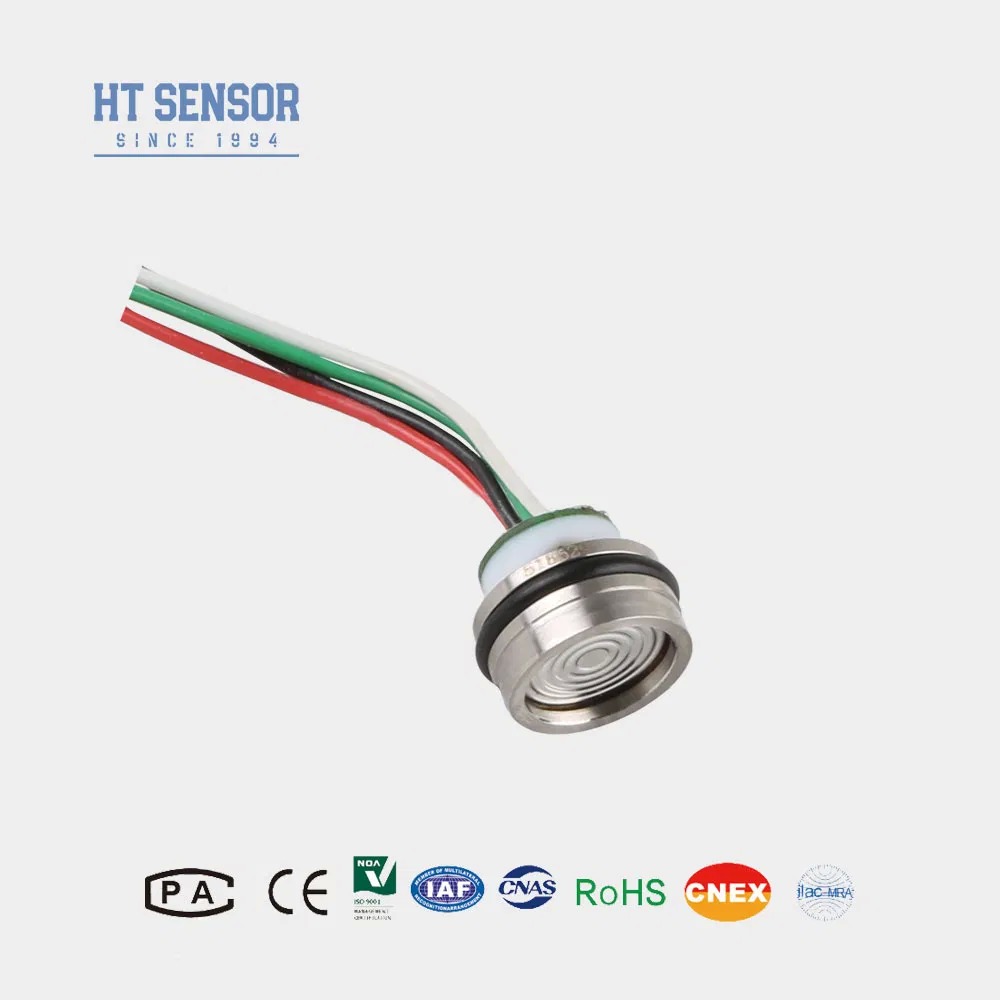

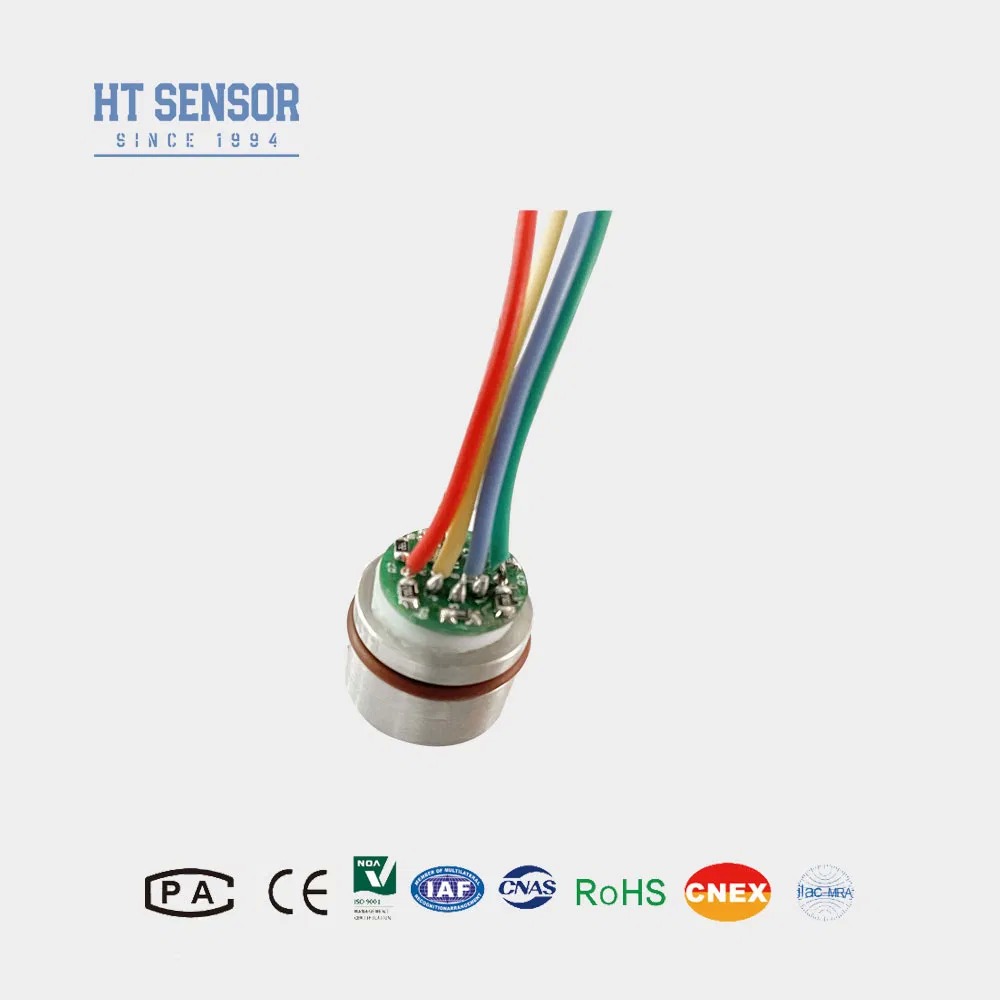

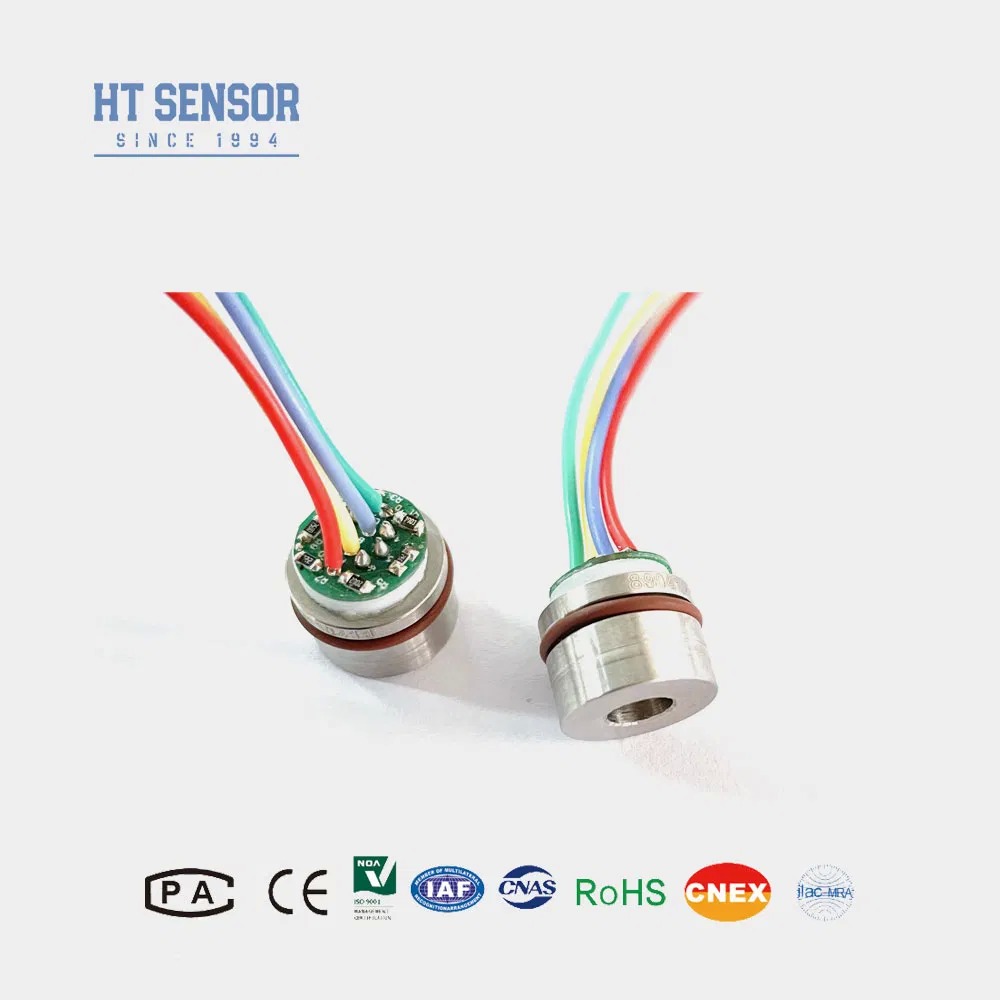

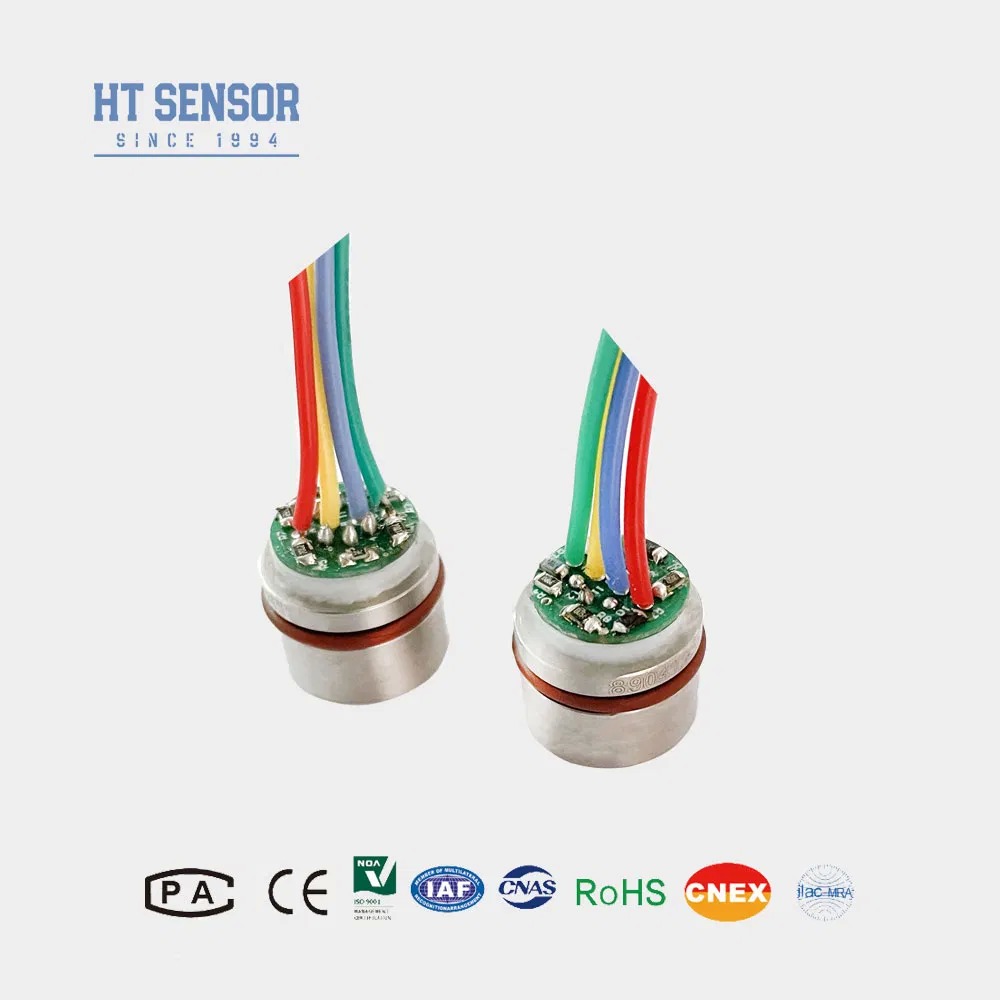

HT15V Krzemowy czujnik ciśnienia piezorezystancyjnego
Wprowadzenie:
HT15V to krzemowy czujnik ciśnienia piezorezystancyjnego z rdzeniem wykonanym z wysoce stabilnego elementu krzemowego z dyfuzją. Wykorzystuje efekt piezorezystancyjny krzemu z dyfuzją do precyzyjnego pomiaru ciśnienia cieczy i gazów. Czujnik ten znajduje szerokie zastosowanie w różnych urządzeniach, w tym w sprężarkach powietrza i systemach chłodniczych. .
Cechy produktuNapięcie wspólne wyjścia: 50% wejścia (typowe)
- Wykorzystuje zaawansowaną technologię i jest zamknięty w obudowie ze stali nierdzewnej 316Lszeroki zakres pomiarowy 0~350KPa~60MpaS
- Wysoka niezawodność i doskonała stabilność
- ±2
- Zastosowania
- Kompaktowa konstrukcja, idealna do zastosowań z ograniczoną przestrzenią
- Używany w systemach sterowania procesami do monitorowania i kontrolowania ciśnienia±2
- Powszechnie stosowany w systemach chłodniczych i sprężarkach powietrza do pomiaru ciśnieniaParametry elektryczne
- :
- Impedancja wejściowa: 4KΩ~20KΩ
- Impedancja wyjściowa: 2.5KΩ~6KΩ
- Połączenie elektryczne: wysokotemperaturowy przewód 100mm, taśma kablowa
- Parametry wydajności:
- Zakres pomiarowy
| Manometryczny (G) | |||||
|---|---|---|---|---|---|
| 350KPa, 1000KPa, 2000Kpa | Absolutny (A) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||
| Szczelny (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPa | ||||
| Typ |
Max |
||||
| Jednostka | Nieliniowość | ||||
| ±0.15±2 | %F.S | Powtarzalność | 0~70 | ||
| 0.1 | %F.S | Wyjście zera | 0~70 | ||
| 0.050.1 | %F.S | Wyjście zera | 0~70 | ||
| 0±1±2 | mV | Wyjście pełnej skali | |||
| 100±1±2 | mV | Dryf zera temperatury | |||
| ±0.8±2 | %F.S | Temperatura kompensacji | 0~70 | ||
| ±2 | %F.S | Temperatura kompensacji | 0~70 | ||
| ºC | Temperatura pracy | Przyjąć mniejszą wartość między 3-krotnością pełnej skali lub 80MPa | |||
| ºC | Temperatura przechowywania | Przyjąć mniejszą wartość między 3-krotnością pełnej skali lub 80MPa | |||
| ºC | Dopuszczalne przeciążenie | Przyjąć mniejszą wartość między 3-krotnością pełnej skali lub 80MPa | |||
| Ciśnienie rozrywające | 5X pełnej skali | ||||
| Długoterminowa stabilność | 0.2 % | ||||
| F.S/Rok | Materiał membrany | 316L | |||
| Rezystancja izolacji | ≥200MΩ 100VDC | ||||
| Wibracje | Brak zmian w warunkach 10gRMS, 20Hz do 2000Hz | ||||
| Wstrząsy | 100g, 11ms | ||||
| Uszczelka O-ring | Kauczuk nitrylowy lub kauczuk fluorowy | ||||
| Medium wypełniające | Olej silikonowy | ||||
| Waga | ~20g | ||||
| Parametry są testowane w następujących warunkach: 10V @25ºC | Konstrukcja obrysu | ||||
| Wymiary | |||||
| Połączenie elektryczne i kompensacja | |
| Przykłady wyboru | |
| Wskazówki dotyczące zamawiania |
|
| 1. Zwróć uwagę na dopasowanie rozmiaru rdzenia do obudowy przetwornika podczas montażu, aby uzyskać wymaganą szczelność powietrzną. |
| 2. Podczas montażu obudowy upewnij się, że jest ona ustawiona pionowo i wywieraj równomierny nacisk, aby uniknąć zacięcia lub uszkodzenia płyty kompensacyjnej. |
4. Unikaj naciskania membrany czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia membrany. 5. Utrzymuj port ciśnienia rdzenia manometrycznego otwarty na atmosferę i zapobiegaj przedostawaniu się wody, pary wodnej lub mediów korozyjnych do komory podciśnienia rdzenia.
6. W przypadku jakichkolwiek zmian w przewodach pinowych, postępuj zgodnie z etykietą na rzeczywistym rdzeniu.
Pytania i odpowiedzi
1. P: Jakie są kluczowe cechy Państwa przetworników ciśnienia?
A: Nasze przetworniki charakteryzują się wysoką precyzją, długotrwałą trwałością i niezawodnym działaniem. Dostępne są opcje dostosowania do specyficznych wymagań aplikacji.
2. P: Czy mogę poprosić o specjalne specyfikacje?
| A: Tak, obsługujemy zarówno usługi OEM, jak i ODM. Nasz zespół inżynierów może dostosować rozwiązania do Państwa potrzeb technicznych i operacyjnych. |
3. P: Jaka jest Państwa miesięczna zdolność produkcyjna?
A: Posiadamy zdolność produkcyjną do 30 000 sztuk miesięcznie, co pozwala nam na realizację zamówień wielkoseryjnych. Aby zapewnić optymalne planowanie, zalecamy wcześniejsze uzgodnienie z naszym zespołem sprzedaży.
4. P: Jaki jest typowy czas realizacji dostawy?
A: Standardowe modele są zazwyczaj dostarczane w ciągu 5-8 dni roboczych. Czas realizacji zamówień na produkty niestandardowe może się różnić w zależności od specyfikacji.
5. P: Jaka jest Państwa struktura cenowa? Czy dostępne są rabaty ilościowe?
A: Oferujemy konkurencyjne ceny z atrakcyjnymi rabatami na zakupy hurtowe i długoterminowe umowy partnerskie.
6. P: Jakie są Państwa zasady gwarancji i wsparcia posprzedażnego?
A: Wszystkie produkty objęte są 24-miesięczną gwarancją od daty wysyłki. Nasz zespół posprzedażowy gwarantuje odpowiedź w ciągu 24 godzin i zapewnia zdalne wsparcie za pośrednictwem połączenia komputerowego w razie potrzeby.
