Czujnik ciśnienia z filmem izolacyjnym wypełnionym olejem z kompensacją temperatury, czujnik poziomu 15mm, czujnik ciśnienia krzemowy
Product Details
| Nr modelu: | HT15V | Dla: | Przetwornik ciśnienia z rozproszonego krzemu |
|---|---|---|---|
| Typ sygnału wyjściowego: | Sygnał analogowy typu średniego | Tworzywo: | Stal nierdzewna |
| Typ okablowania: | Czteroprzewodowy | Medium pomiarowe: | Gaz i ciecz |
| Dostosowane: | Dostosowane | Dostarczać: | 5-10 V prądu stałego |
| Drut: | Drut silikonowy o średnicy 13 mm | Pakiet Transportowy: | Karton |
| Specyfikacja: | 15 mm | Znak firmowy: | HENGTONG |
| Pochodzenie: | Chiny | Kod Hs: | 9026209090 |
| Podkreślić |
Czujnik ciśnienia kompensowany temperaturą,czujnik filmu izolacyjnego wypełniony olejem,Przekaźnik ciśnienia poziomego 15 mm |
||
Product Description
Wprowadzenie:

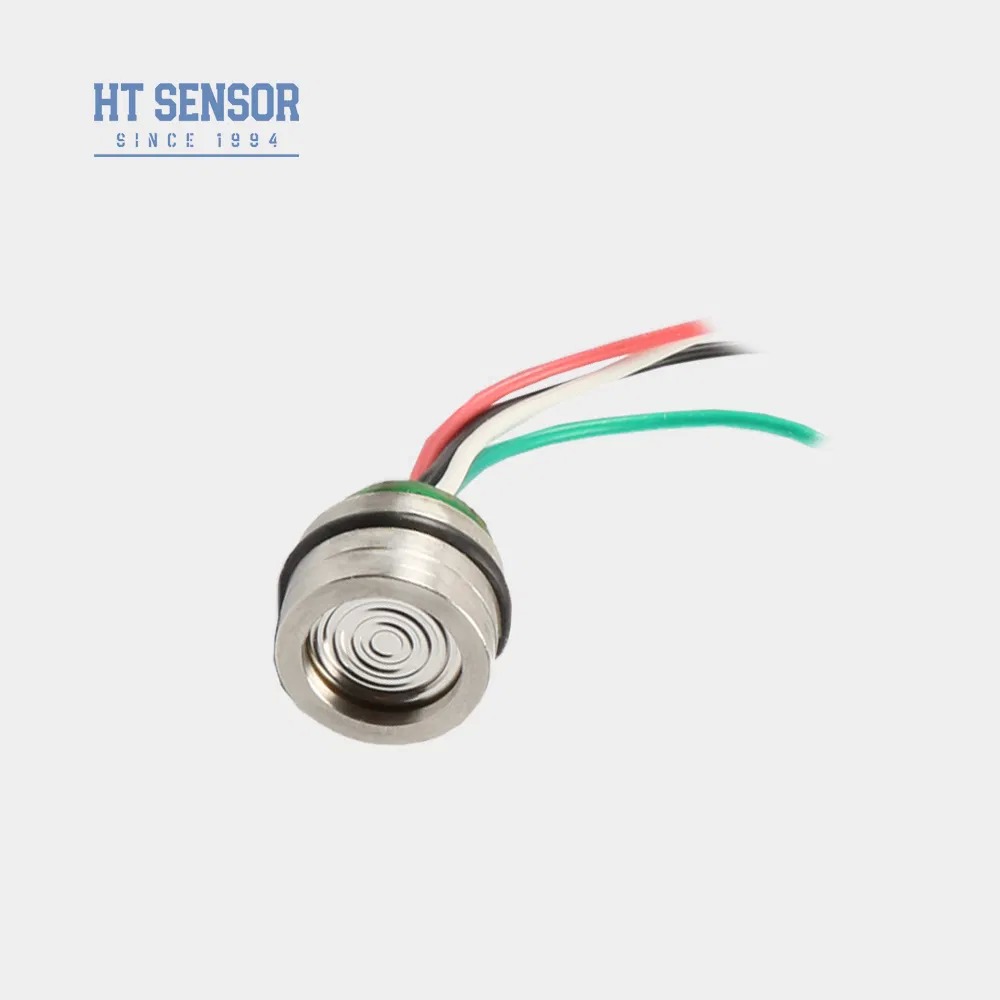

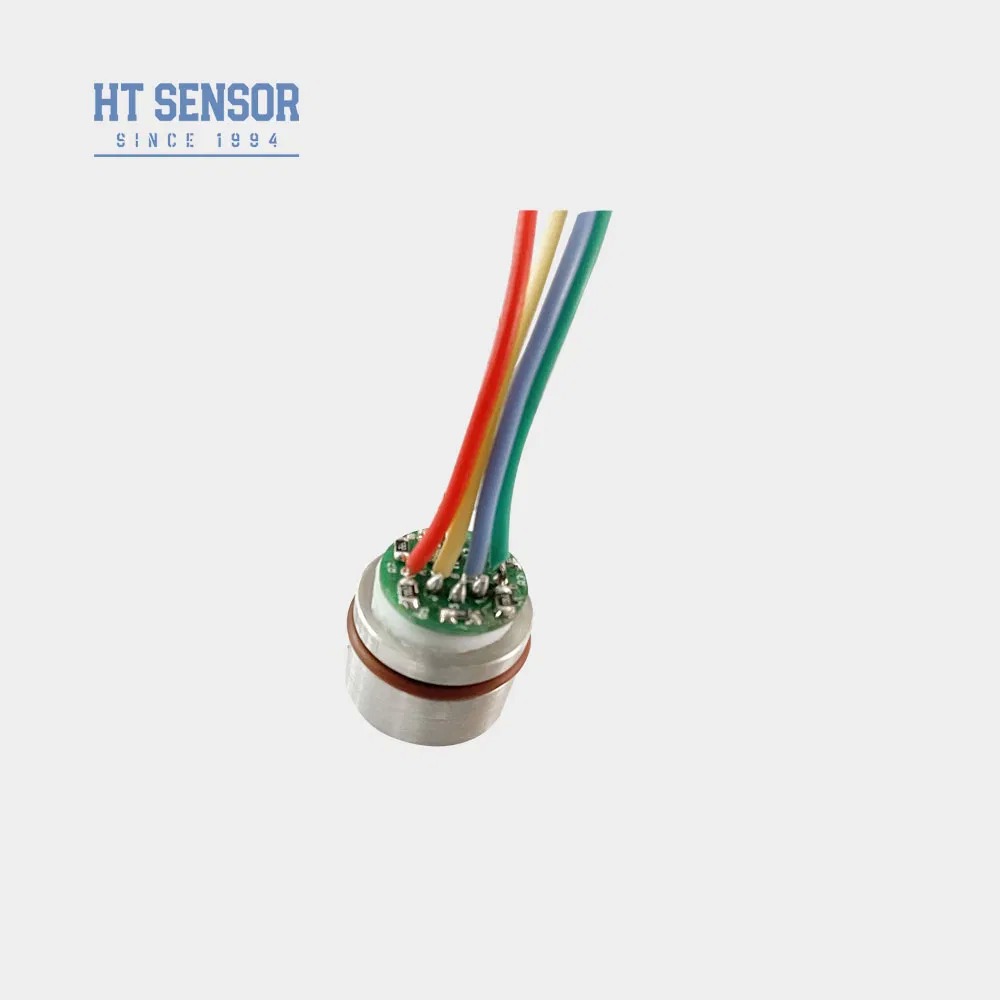

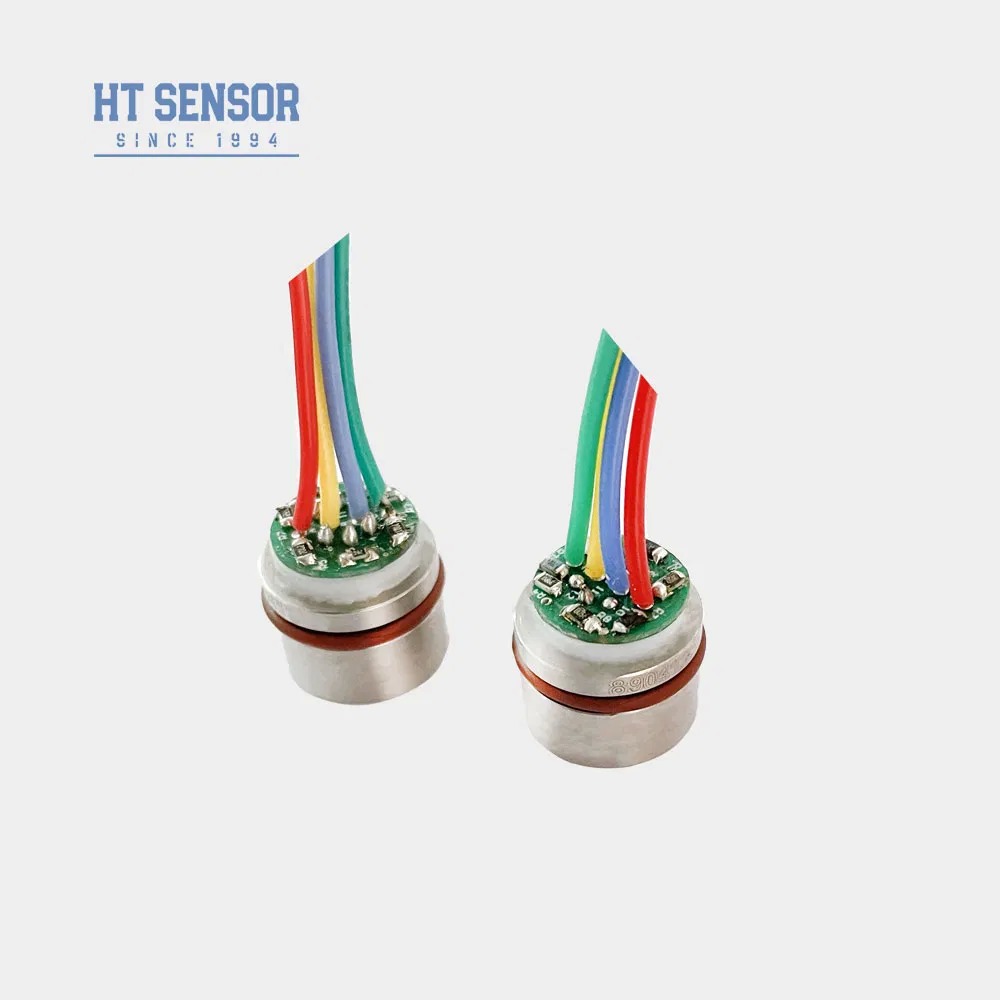

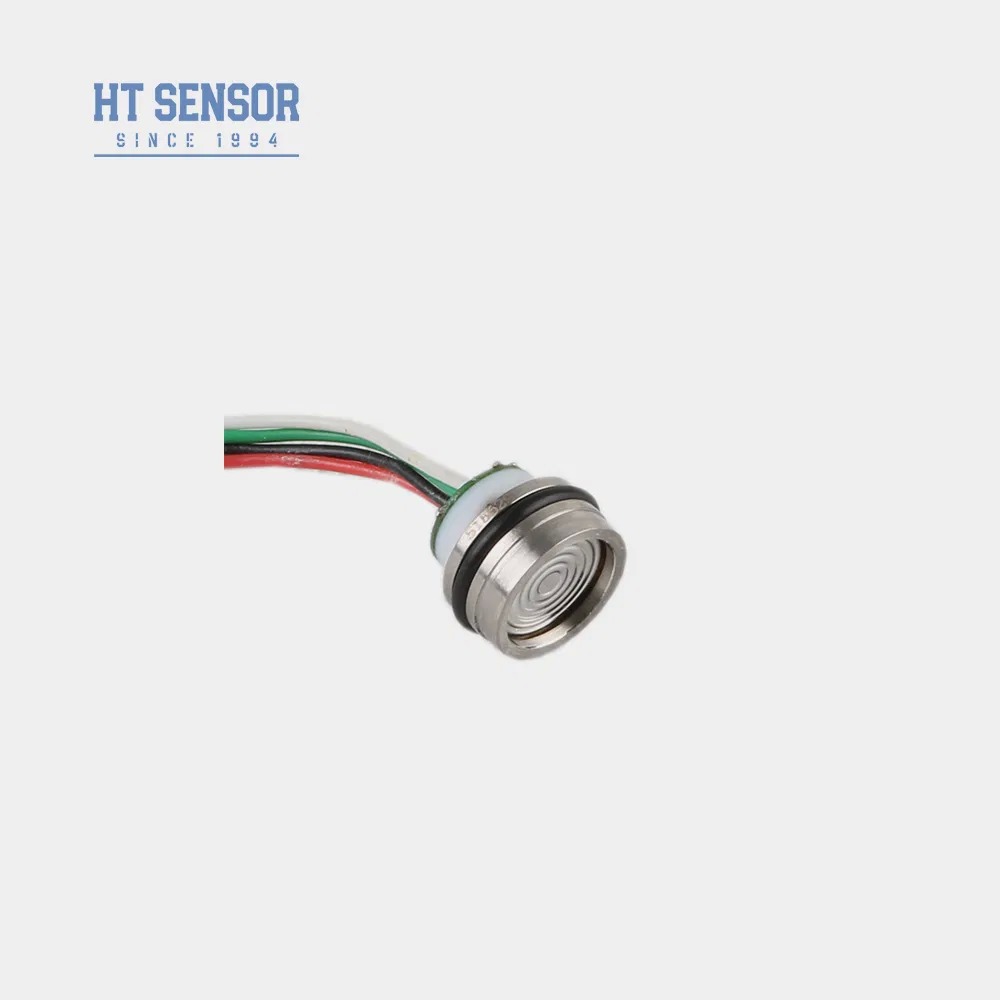

HT15V to krzemowy czujnik ciśnienia piezorezystancyjny z wysoce stabilnym, dyfuzyjnym rdzeniem krzemowym. Wykorzystuje efekt piezorezystancyjny krzemu dyfuzyjnego do precyzyjnego pomiaru ciśnienia cieczy i gazów. Czujnik ten znajduje szerokie zastosowanie w różnych urządzeniach, w tym w sprężarkach powietrza i systemach chłodniczych. .
Cechy produktu :
- Wykorzystuje zaawansowaną technologię i jest zamknięty w obudowie ze stali nierdzewnej 316L obudowie.
- Szeroki zakres pomiarowy 0~300KPa~30MpaS.
- Wysoka niezawodność i doskonała stabilność .
- Stałe napięcie zasilania.
- Nadaje się do pomiaru ciśnienia nieagresywnych gazów i cieczy, ze zgodnością ze stalą nierdzewną 316L stalą nierdzewną.
- Kompaktowa konstrukcja, idealna do zastosowań z ograniczoną przestrzenią.
- Stosowany w systemach sterowania procesami do monitorowania i kontroli ciśnienia.
- Często stosowany w systemach chłodniczych i sprężarkach powietrza do pomiaru ciśnienia.
- Zasilanie: ≤10VDC.
- Napięcie wyjściowe wspólnej płaszczyzny: 50% napięcia wejściowego (typowe).
- Impedancja wejściowa: 4KΩ~20KΩ.
- Impedancja wyjściowa: 2.5KΩ~6KΩ.
- Połączenie elektryczne: wysokotemperaturowy przewód 100mm, kabel taśmowy.
| Parametry wydajności: | |||||
|---|---|---|---|---|---|
| Zakres pomiarowy | Manometryczny (G) | 350KPa, 1000KPa, 2000Kpa | |||
| Absolutny (A) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Szczelny (S) | 3500KPaS, 7MPaS, 10MPaS | ||||
| Typ | Maks. | Jednostka | |||
| Nieliniowość | ±0.15 | ±0.3 | %F.S | ||
| Powtarzalność | 0.05 | 0.1 | %F.S | ||
| Histereza | 0.05 | 0.1 | %F.S | ||
| Wyjście zerowe | 0±1 | 0±2 | mV | ||
| Wyjście pełnoskalowe | 100±1 | 100±2 | mV | ||
| Dryf zerowego punktu w funkcji temperatury | ±0.8 | ±2 | %F.S | ||
| Dryf pełnej skali w funkcji temperatury | ±0.8 | ±2 | %F.S | ||
| Skompensowana temperatura. | 0~70 | ºC | |||
| Temperatura pracy | -20~80 | ºC | |||
| Temperatura przechowywania | -40~125 | ºC | |||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość spośród 3-krotności pełnej skali lub 80MPa | ||||
| Ciśnienie rozrywające | 5X pełnej skali | ||||
| Długoterminowa stabilność | 0.2 % | F.S/rok | |||
| Materiał membrany | 316L | ||||
| Rezystancja izolacji | ≥200MΩ 100VDC | ||||
| Wibracje | Brak zmian w warunkach 10gRMS, 20Hz do 2000Hz | ||||
| Wstrząsy | 100g, 11ms | ||||
| Czas reakcji | ≤1ms | ||||
| Uszczelka O-ring | Kauczuk nitrylowy lub kauczuk fluorowy | ||||
| Medium wypełniające | Olej silikonowy | ||||
| Waga | ~20g | ||||
| Parametry są testowane w następujących warunkach: 10V @25ºC | |||||
| Konstrukcja zarysu | |
| Wymiar | |
| Połączenie elektryczne i kompensacja |
|
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
1. Podczas montażu należy zapewnić odpowiedni prześwit między rdzeniem a obudową przetwornika, aby spełnić określone wymagania dotyczące szczelności.
2. Podczas montażu obudowy należy zachować pionowe ustawienie i zastosować równomierne ciśnienie, aby zapobiec zacinaniu się lub uszkodzeniu płyty kompensacyjnej.
3. Jeśli mierzony medium jest niezgodne z membraną rdzenia lub materiałem obudowy (316L), prosimy o podanie szczegółowych uwag podczas składania zamówienia.
4. Nie należy naciskać na membranę czujnika rękami ani ostrymi przedmiotami, ponieważ deformacja lub przebicie może spowodować wewnętrzne uszkodzenie rdzenia.
5. Należy utrzymywać rdzeń ciśnienia manometrycznego odpowietrzony do atmosfery i zapobiegać przedostawaniu się wilgoci, pary lub substancji korozyjnych do komory ciśnienia ujemnego.
6. W przypadku modyfikacji okablowania pinów, zawsze należy odwoływać się do etykiety przymocowanej do rzeczywistego rdzenia w celu prawidłowego podłączenia.
