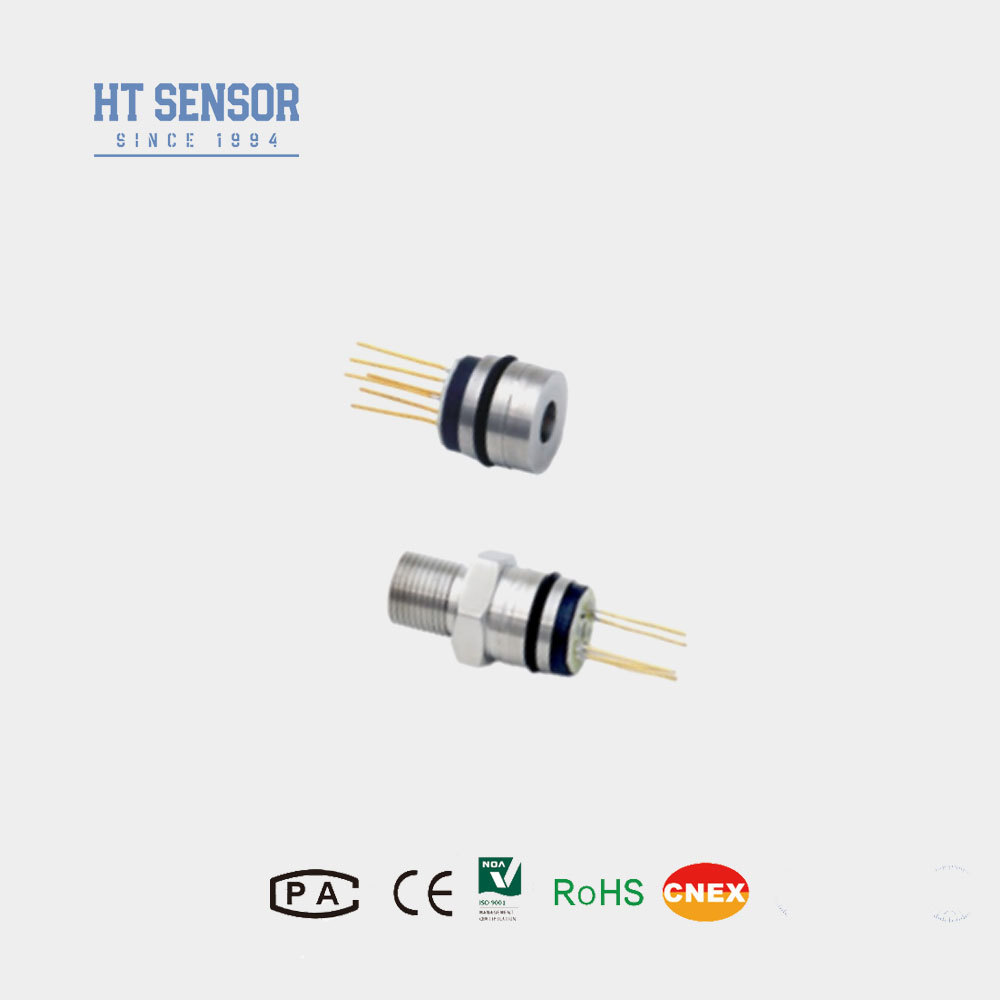

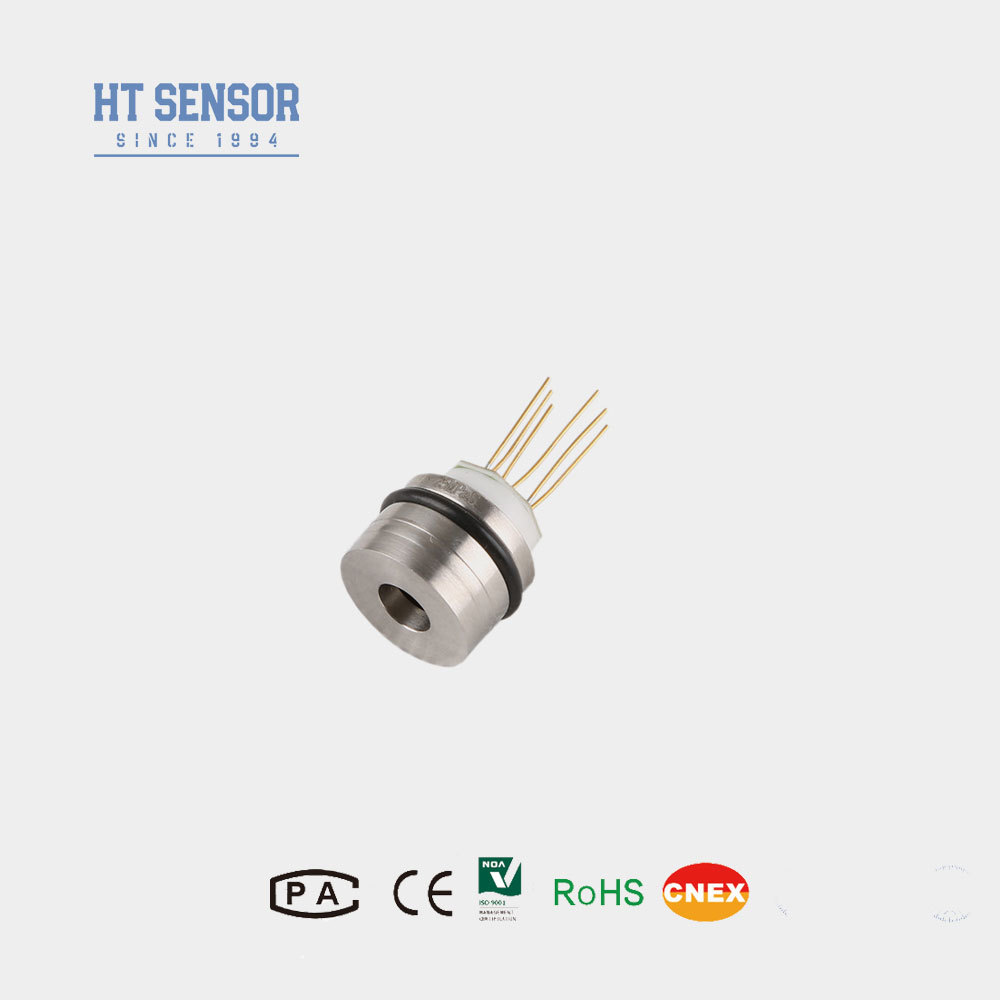

HT czujnik 10VDC Moc HT15V Silikon czujnik ciśnienia poziomu czujnika komórka 15mm czujnik ciśnienia rdzeń
Product Details
| Nr modelu: | HT15V | Zakres: | 0-300 kpa ~ 20 mpa |
|---|---|---|---|
| Tworzywo: | Stal nierdzewna | Typ okablowania: | Czteroprzewodowy |
| Medium pomiarowe: | Gaz i ciecz | Dostosowane: | Dostosowane |
| Słowa kluczowe: | Miniczujnik | Dostarczać: | 5-10 V prądu stałego |
| Drut: | Drut silikonowy o średnicy 13 mm | Pakiet Transportowy: | Karton |
| Specyfikacja: | 15 mm | Znak firmowy: | HENGTONG |
| Pochodzenie: | Chiny | Kod Hs: | 9026209090 |
| Podkreślić |
Czujnik przemysłowego nadajnika ciśnienia,Wysokiej dokładności czujnik ciśnienia,czujnik ciśnienia z gwarancją |
||
Product Description
HT czujnik 10VDC Moc HT15V Silikon czujnik ciśnienia poziomu czujnika komórka 15mm czujnik ciśnienia rdzeń
Wprowadzenie:
HT15V to krzemowy czujnik ciśnienia piezorezystywny wyposażony w bardzo stabilne rdzeń difusowego elementu krzemowego.Wykorzystuje efekt piezorezystywny rozproszonego krzemu do precyzyjnego pomiaru ciśnienia płynu i gazuTen czujnik znajduje szerokie zastosowanie w różnych zastosowaniach, w tym w sprężarkach powietrza i systemach chłodzenia.
Cechy produktu:
- Wykorzystuje zaawansowaną technologię i jest zamknięty w 316L stali nierdzewnejmieszkania
- Szeroki zakres pomiarów 0~350KPa~60MpaS
- Wysoka niezawodność i doskonała stabilność
- Wyposażenie w napięcie stałe
- Odpowiednie do pomiaru ciśnienia gazu i cieczy nieżrącego z 316Lzgodność ze stali nierdzewnej
- Kompaktna konstrukcja, idealna do zastosowań o ograniczonej powierzchni
- Wykorzystywane w systemach sterowania procesami do monitorowania i sterowania ciśnieniem
- Powszechnie stosowane w systemach chłodzenia i sprężarkach powietrza do pomiaru ciśnienia
- Zapewnienie zasilania: ≤10VDC
- Wyjściowe napięcie w trybie wspólnym: 50% wejścia (typowe)
- Impedancja wejściowa:4KΩ~20KΩ
- Impedancja wyjściowa:2.5KΩ~6KΩ
- Połączenie elektryczne: 100 mm drut wysokotemperaturowy, kabel wstążkowy
| Parametry działania: | |||||
| Zakres pomiaru | Rozmiar (G) | 350KPa,1000KPa,2000Kpa | |||
| Absolute ((A) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Zapełnione | 3500KPaS, 7MPaS, 10MPaS,20MPaS | ||||
| Rodzaj | Maksymalnie | Jednostka | |||
| Nieliniowość | ± 0.15 | ± 0.3 | % F.S. | ||
| Powtarzalność | 0.05 | 0.1 | % F.S. | ||
| Hysteresa | 0.05 | 0.1 | % F.S. | ||
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | ||
| Produkcja na pełną skalę | 100±1 | 100±2 | mV | ||
| Zero Ofset Temp. Drift | ± 0.8 | ±2 | % F.S. | ||
| Całkowita temp. Drift | ± 0.8 | ±2 | % F.S. | ||
| Kompensowana czasowa. | 0 ~ 70 | oC | |||
| Temperatura pracy | -20~80 | oC | |||
| Temperatura przechowywania | -40~125 | oC | |||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 80MPa | ||||
| Ciśnienie wybuchowe | 5x pełna skala | ||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | |||
| Materiał przewodu | 316L | ||||
| Odporność na izolację | ≥ 200MΩ 100VDC | ||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | ||||
| Szok. | 100 g, 11 ms | ||||
| Czas reakcji | ≤ 1 ms | ||||
| O-ring Seal | Kauczuk nitrylowy lub kauczuk fluorowy | ||||
| Środek wypełniający | Olej krzemowy | ||||
| Waga | ~ 20 g | ||||
| Parametry są badane w następujących warunkach: 10V @ 25oC | |||||
| Projekt budowy | |
| Wymiar | |
| Połączenie elektryczne i rekompensata |
|
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
1. zwrócić uwagę na dopasowanie pomiędzy rozmiarem rdzenia i obudowy nadajnika podczas montażu w celu osiągnięciawymagany powietrze szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
| Pytania i odpowiedzi |
1P: Jakie są kluczowe cechy waszych czujników ciśnienia?
Odpowiedź: Nasze nadajniki charakteryzują się wysoką precyzją, długotrwałą trwałością i niezawodną wydajnością.
2P: Czy mogę poprosić o specyfikacje specjalne?
O: Tak, wspieramy zarówno usługi OEM, jak i ODM. Nasz zespół inżynierów może dostosować rozwiązania w oparciu o Twoje potrzeby techniczne i operacyjne.
3P: Jaka jest wasza miesięczna zdolność produkcyjna?
Odpowiedź: Mamy zdolność do produkcji do 30 000 sztuk miesięcznie, co pozwala nam obsługiwać zamówienia w dużych ilościach.Zalecamy wcześniejszą koordynację z naszym zespołem sprzedaży.
4P: Jaki jest typowy czas dostawy?
Odpowiedź: Standardowe modele są zazwyczaj dostarczane w ciągu 5 do 8 dni roboczych. Czasy realizacji zamówionych produktów mogą się różnić w zależności od specyfikacji.
5. P: Jaka jest wasza struktura cenowa? Czy dostępne są zniżki objętościowe?
O: Oferujemy konkurencyjne ceny z atrakcyjnymi rabatami w przypadku zakupów hurtowych i długoterminowych umów o partnerstwie.
6P: Jakie są zasady gwarancji i wsparcia posprzedażnego?
O: Wszystkie produkty są objęte 24-miesięczną gwarancją od daty wysyłki.Nasz zespół ds. obsługi posprzedaży gwarantuje odpowiedź w ciągu 24 godzin i zapewnia pomoc zdalną za pośrednictwem łączności PC w razie potrzeby.
