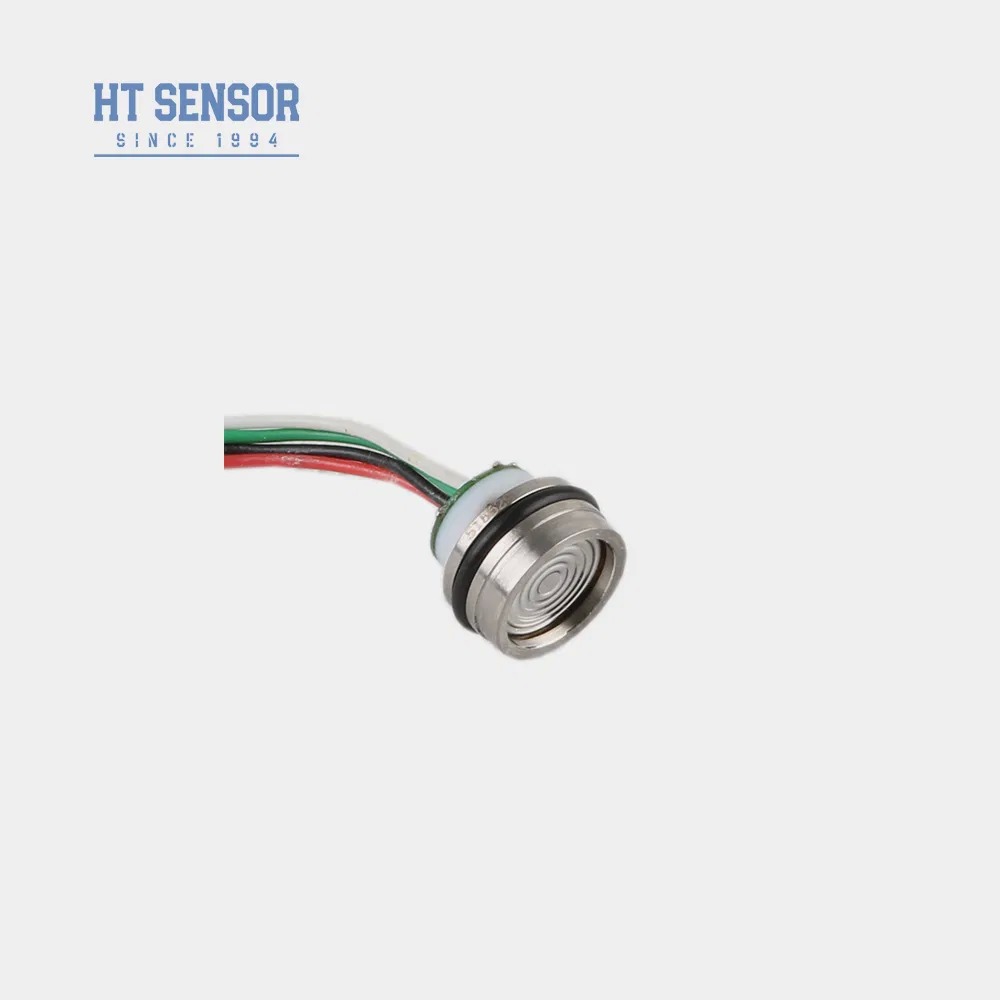

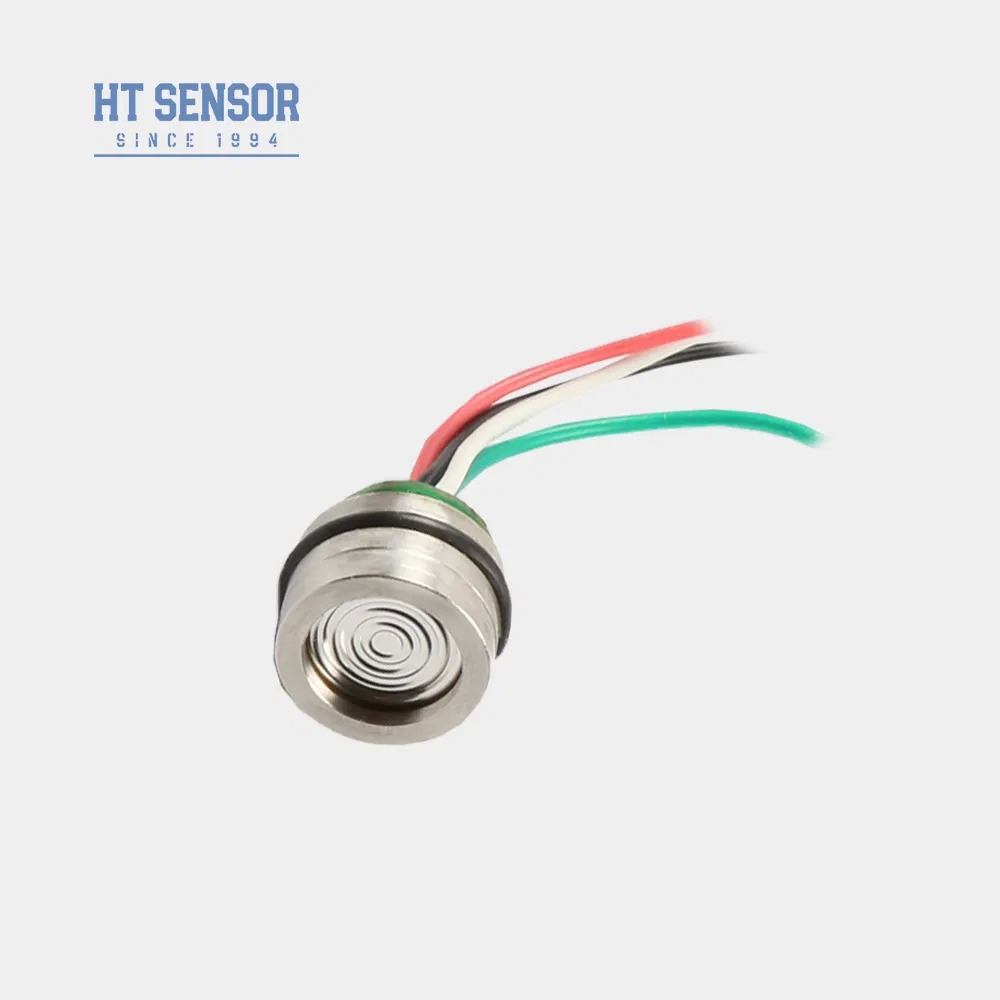

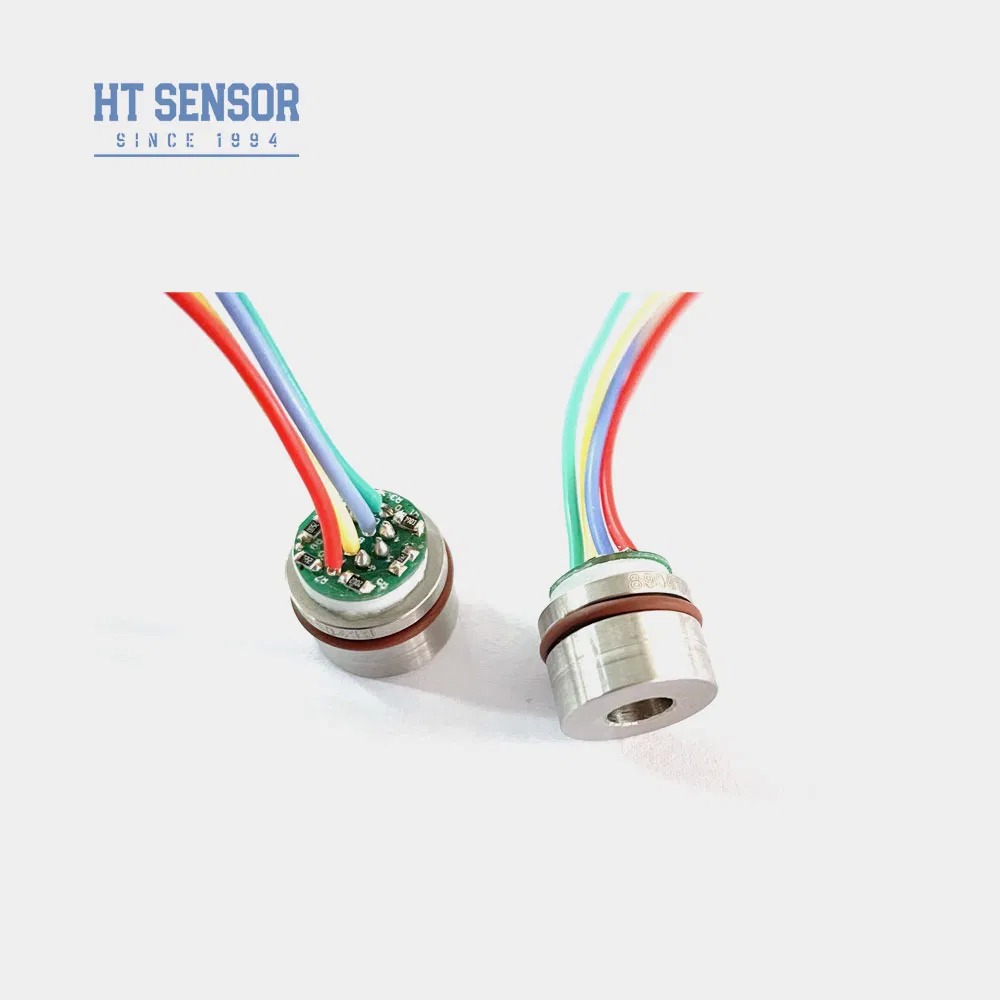

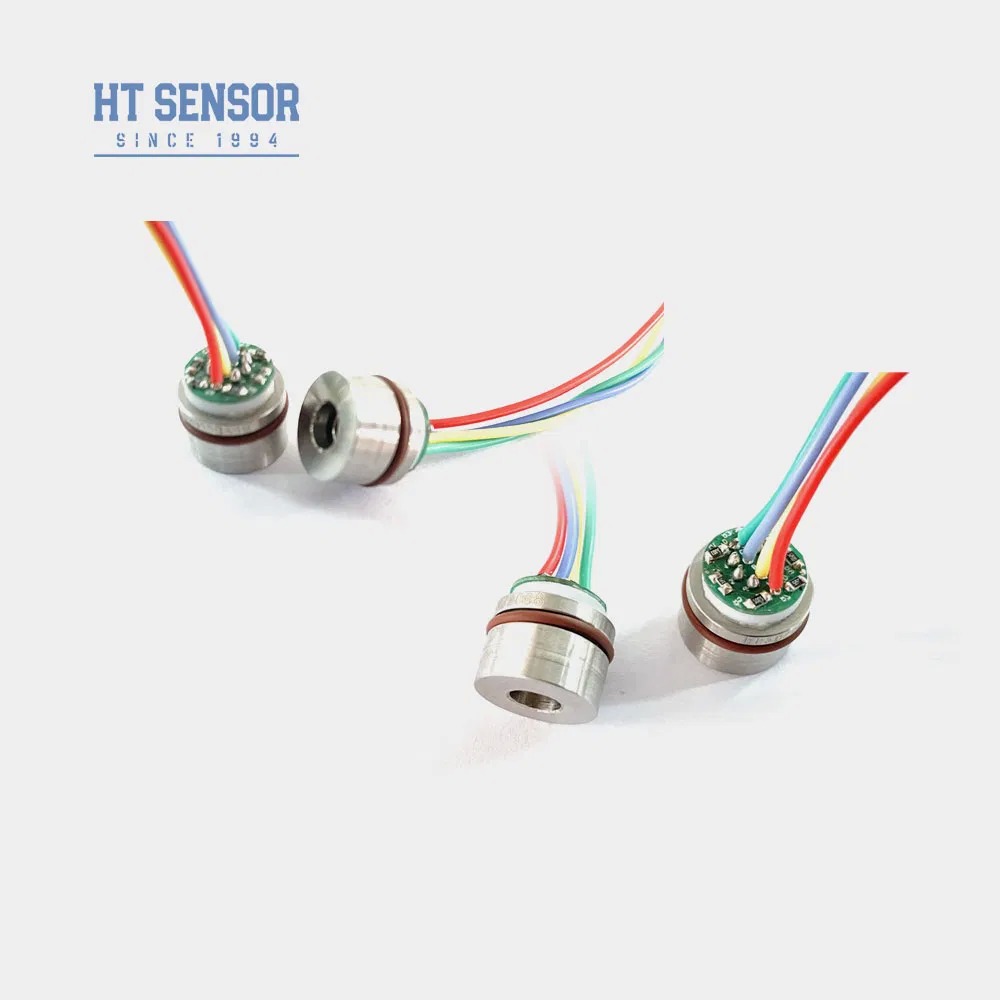

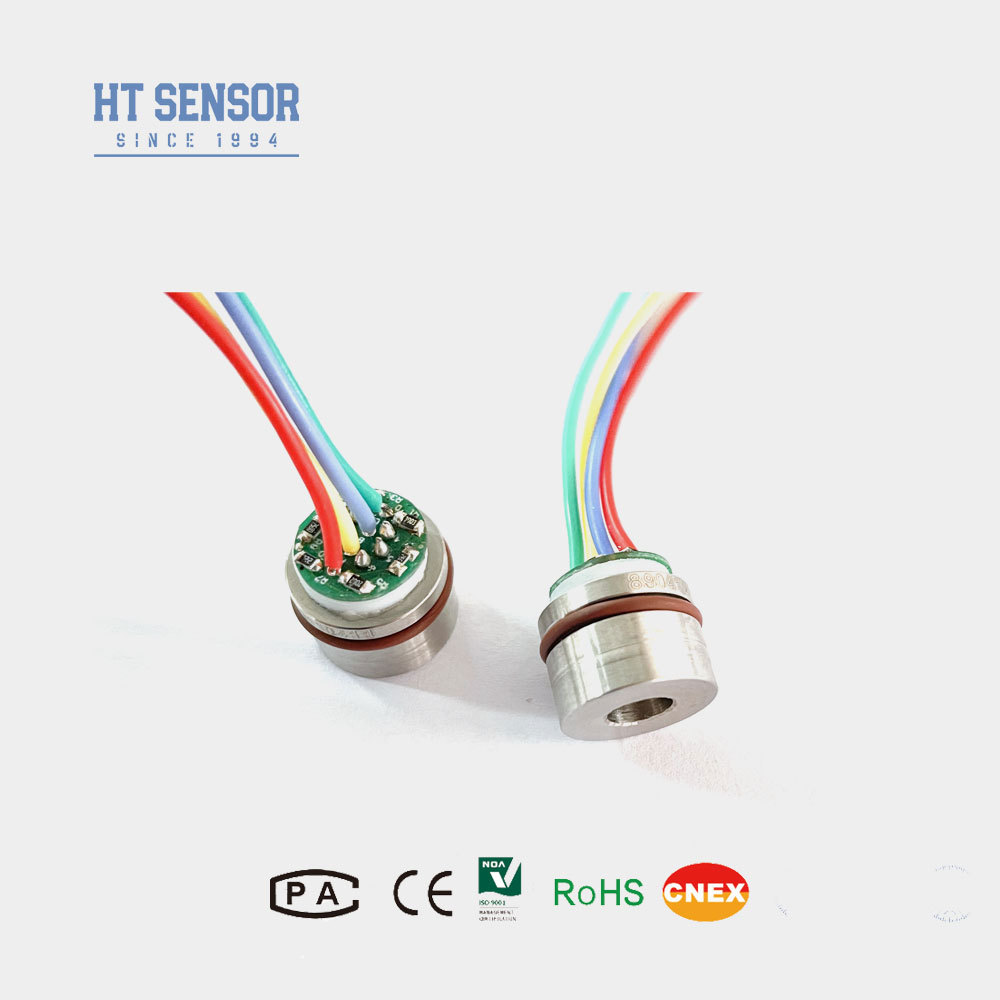

15mm Mini Czujnik Ciśnienia 10V Zasilania Kompaktowy Czujnik Ciśnienia z Dyfuzyjnym Krzemem Elektroniczny Rdzeń Czujnika

15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core
15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core 15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core 15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core 15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core 15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core
Podstawowe informacje
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: HT SENSOR
Orzecznictwo: ISO9001
Numer modelu: HT15V
Minimalne zamówienie: 5
Cena: 20
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Nr modelu: HT15V Typ sygnału wyjściowego: Typ analogowy
Proces produkcyjny: Integracja Tworzywo: Stal nierdzewna
Typ gwintu: NIE Typ okablowania: Czteroprzewodowy
Medium pomiarowe: Gaz i ciecz Dostosowane: Dostosowane
Słowa kluczowe: Miniczujnik Dostarczać: 5-10 V prądu stałego
Wyjście: sygnał mv Znak firmowy: HENGTONG
Pochodzenie: Chiny Kod Hs: 9026209090
Podkreślić:

Czujnik przemysłowego nadajnika ciśnienia

,

Wysokiej dokładności czujnik ciśnienia

,

W ramach gwarancji dostępny jest nadajnik ciśnienia.

opis produktu

15mm Mini Czujnik Ciśnienia 10V Zasilania Kompaktowy Czujnik Ciśnienia z Dyfuzyjnym Krzemem Elektroniczny Rdzeń Czujnika 0
mini krzemowy czujnik ciśnienia o nieliniowości 0,1% FS
HT15V Silisium Piezoresystywny czujnik ciśnienia

Wprowadzenie:
HT15V to krzemowy czujnik ciśnienia piezorezystywny wyposażony w bardzo stabilne rdzeń difusowego elementu krzemowego.Wykorzystuje efekt piezorezystywny rozproszonego krzemu do precyzyjnego pomiaru ciśnienia płynu i gazuTen czujnik znajduje szerokie zastosowanie w różnych zastosowaniach, w tym w sprężarkach powietrza i systemach chłodzenia.
15mm Mini Czujnik Ciśnienia 10V Zasilania Kompaktowy Czujnik Ciśnienia z Dyfuzyjnym Krzemem Elektroniczny Rdzeń Czujnika 1
15mm Mini Czujnik Ciśnienia 10V Zasilania Kompaktowy Czujnik Ciśnienia z Dyfuzyjnym Krzemem Elektroniczny Rdzeń Czujnika 2
15mm Mini Czujnik Ciśnienia 10V Zasilania Kompaktowy Czujnik Ciśnienia z Dyfuzyjnym Krzemem Elektroniczny Rdzeń Czujnika 3


Cechy produktu:
  1. Wykorzystuje zaawansowaną technologię i jest zamknięty w 316L stali nierdzewnejmieszkania
  2. Szeroki zakres pomiarów 0~350KPa~60MpaS
  3. Wysoka niezawodność i doskonała stabilność
  4. Wyposażenie w napięcie stałe
Wnioski:
  1. Odpowiednie do pomiaru ciśnienia gazu i cieczy nieżrącego z 316Lzgodność ze stali nierdzewnej
  2. Kompaktna konstrukcja, idealna do zastosowań o ograniczonej powierzchni
  3. Wykorzystywane w systemach sterowania procesami do monitorowania i sterowania ciśnieniem
  4. Powszechnie stosowane w systemach chłodzenia i sprężarkach powietrza do pomiaru ciśnienia
Wydajność elektryczna:
  1. Zapewnienie zasilania: ≤10VDC
  2. Wyjściowe napięcie w trybie wspólnym: 50% wejścia (typowe)
  3. Impedancja wejściowa:4KΩ~20KΩ
  4. Impedancja wyjściowa:2.5KΩ~6KΩ
  5. Połączenie elektryczne: 100 mm drut wysokotemperaturowy, kabel wstążkowy
Parametry działania:
Zakres pomiaru Rozmiar (G) 350KPa,1000KPa,2000Kpa
Absolute ((A) 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Zapełnione 3500KPaS, 7MPaS, 10MPaS
  Rodzaj Maksymalnie Jednostka
Nieliniowość   ± 0.15 ± 0.3 % F.S.
Powtarzalność  0.05 0.1 % F.S.
Hysteresa    0.05 0.1 % F.S.
Zerowy wynik offsetowy   0± 1 0±2 mV
Produkcja na pełną skalę   100±1 100±2 mV
Zero Ofset Temp. Drift   ± 0.8 ±2 % F.S.
Całkowita temp. Drift ± 0.8 ±2 % F.S.
Kompensowana czasowa. 0 ~ 70 oC
Temperatura pracy -20~80 oC
Temperatura przechowywania -40~125 oC
Dopuszczalne przeciążenie Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 80MPa
Ciśnienie wybuchowe 5x pełna skala
Stabilność długoterminowa 00,2%  F.S./Rok
Materiał przewodu 316L
Odporność na izolację ≥ 200MΩ 100VDC
Wibracje Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz
Szok. 100 g, 11 ms
Czas reakcji ≤ 1 ms
O-ring Seal Kauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniający Olej krzemowy
Waga ~ 20 g
Parametry są badane w następujących warunkach: 10V @ 25oC

Projekt budowy
Wymiar 15mm Mini Czujnik Ciśnienia 10V Zasilania Kompaktowy Czujnik Ciśnienia z Dyfuzyjnym Krzemem Elektroniczny Rdzeń Czujnika 4

Połączenie elektryczne i rekompensata

15mm Mini Czujnik Ciśnienia 10V Zasilania Kompaktowy Czujnik Ciśnienia z Dyfuzyjnym Krzemem Elektroniczny Rdzeń Czujnika 5



Przykłady wyboru
15mm Mini Czujnik Ciśnienia 10V Zasilania Kompaktowy Czujnik Ciśnienia z Dyfuzyjnym Krzemem Elektroniczny Rdzeń Czujnika 6


Wskazówki dotyczące zamawiania
1. zwrócić uwagę na dopasowanie pomiędzy rozmiarem rdzenia i obudowy nadajnika podczas montażu w celu osiągnięcia
wymagany powietrze szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.





Pytania i odpowiedzi

1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.

2.P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM

3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy.
.
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.

5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub partnerów długoterminowych
.
6.P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasza obsługa posprzedażna odpowie na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
