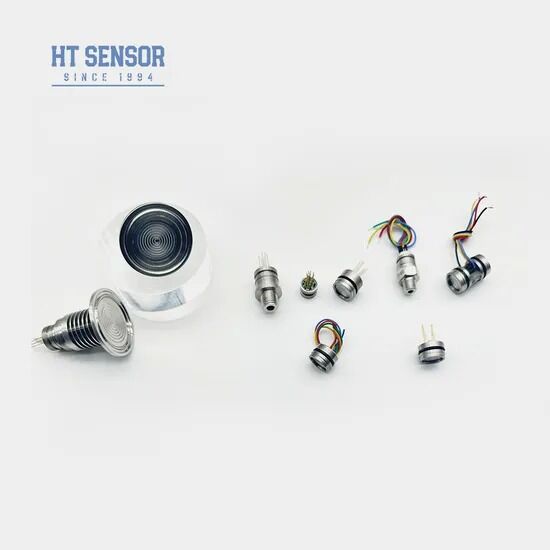

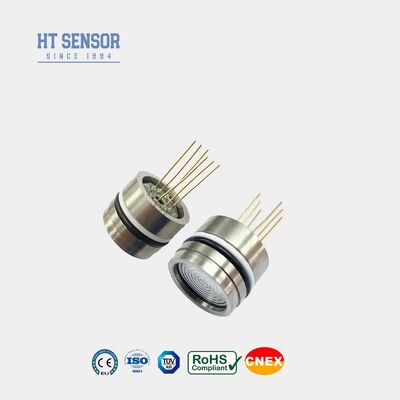

Chińska fabryka czujnik poziomu napełniony olejem silikonowym, piezorezystancyjny czujnik ciśnienia OEM
Szczegóły produktu
| Nr modelu: | HT19F | Dla: | Przetwornik ciśnienia z rozproszonego krzemu |
|---|---|---|---|
| Typ sygnału wyjściowego: | Typ analogowy | proces produkcyjny: | Integracja |
| Tworzywo: | Stal nierdzewna | Typ wątku: | NIE |
| Typ okablowania: | Czteroprzewodowy | Medium pomiarowe: | Gaz i ciecz |
| Ocena IP: | IP65 | Dostosowane: | Dostosowane |
| Moc: | 1,5 mA | Wyjście: | sygnał MV |
| Dia: | 19 mm | Kompensacja temperatury: | Tak |
| Pakiet Transportowy: | karton | Specyfikacja: | 19 mm |
| Znak firmowy: | HENGTONG | Pochodzenie: | Chiny |
| Kod HS: | 9026209090 | Zdolność produkcyjna: | 50000 SZTUK / Rok |
| Podkreślić |
czujnik ciśnienia napełniony olejem silikonowym,czujnik poziomu piezoresystywnego,Czujnik nadajnika ciśnienia OEM |
||
Opis produktu
Wprowadzenie:
ciśnienie płynów i gazów poprzez przekazanie ciśnienia badanejŚrodek do membrany krzemowej poprzez membrany izolacyjne i olej krzemowy.Różnorodność czujnika jest szeroko stosowana w sprężarkach powietrza i chłodniczychsystemy
Cechy produktu:
1Wykorzystując zaawansowaną technologię i obudowę ze stali nierdzewnej 316L, wraz z Materiały takie jak tytan i Hastelloy do przewodu
2Wykorzystanie obwodów grubofilmowych do kompensacji temperatury i punktu zerowego korekta
3.wyjątkowa niezawodność, powtarzalność i stabilność
Wnioski:
1.Przystosowany do pomiaru ciśnienia gazu i cieczy nieżrącego z 316L zgodność ze stali nierdzewnej
2.Zastosowane w różnych miejscach procesów przemysłowych, w tym ropy naftowej, chemicznej, metalurgicznej, energetycznej i hydrologicznej
3Używane w przemyśle morskim i lotniczym
4.Przystosowane do układów sterowania hydraulicznego i pneumatycznego
5.Używane w aplikacjach sterowania procesami
Wydajność elektryczna:
1Zasilanie: ≤ 2 mA prądu stałego (typowy 1,5 mA prądu stałego)
2.Impedancja wejściowa: 3KΩ~6KΩ
3Impedancja wyjściowa:2.5KΩ~6KΩ

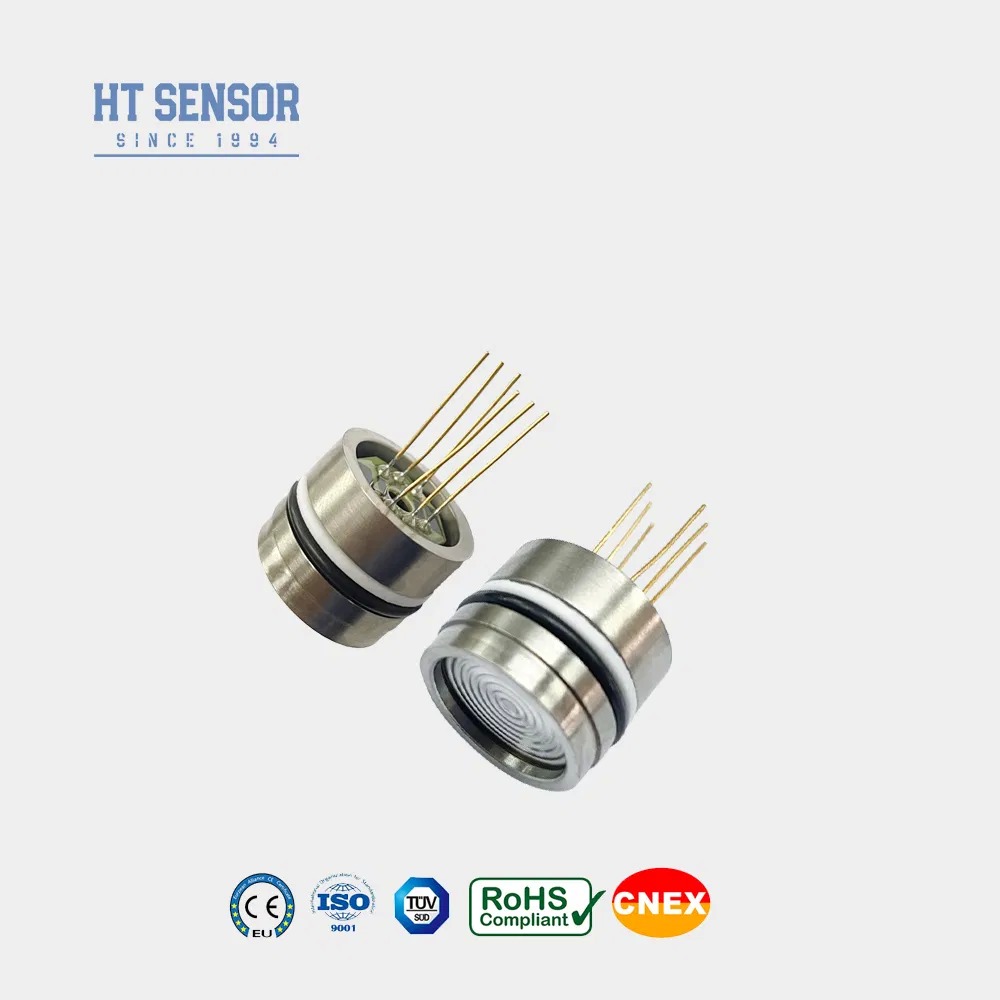

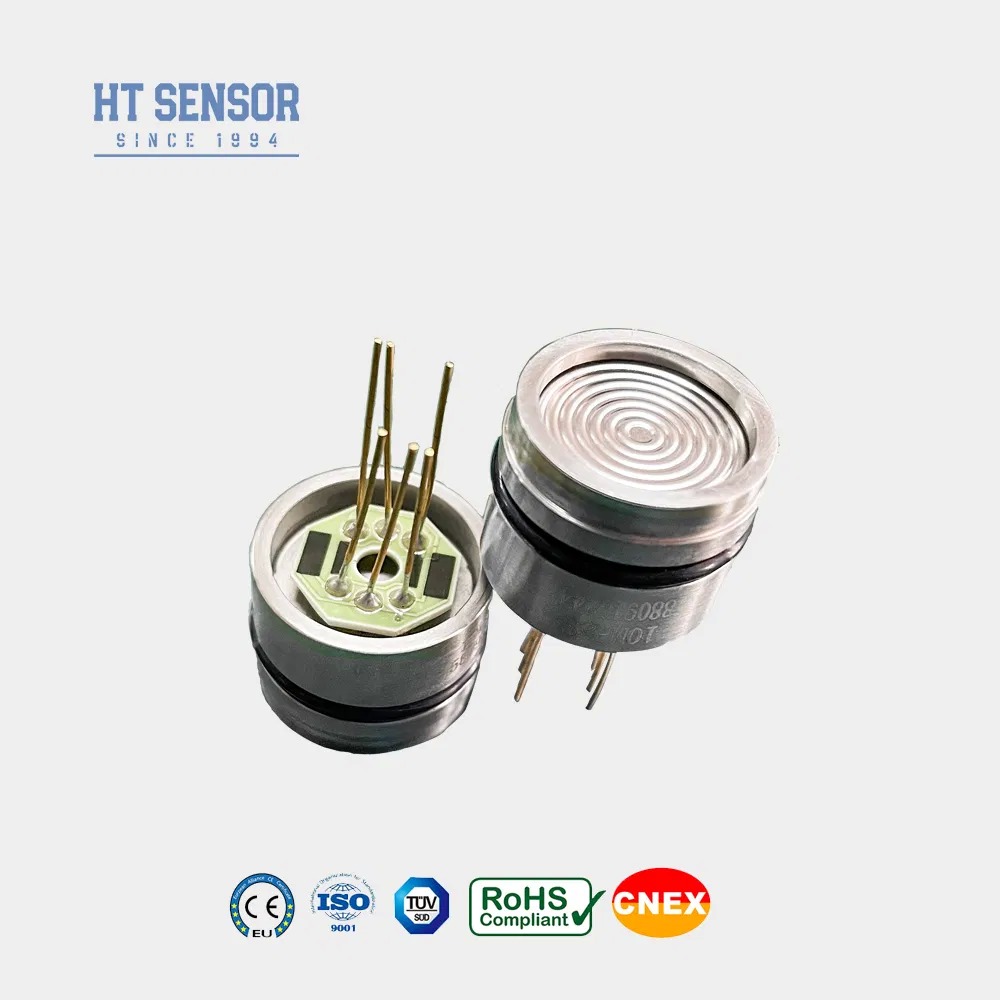

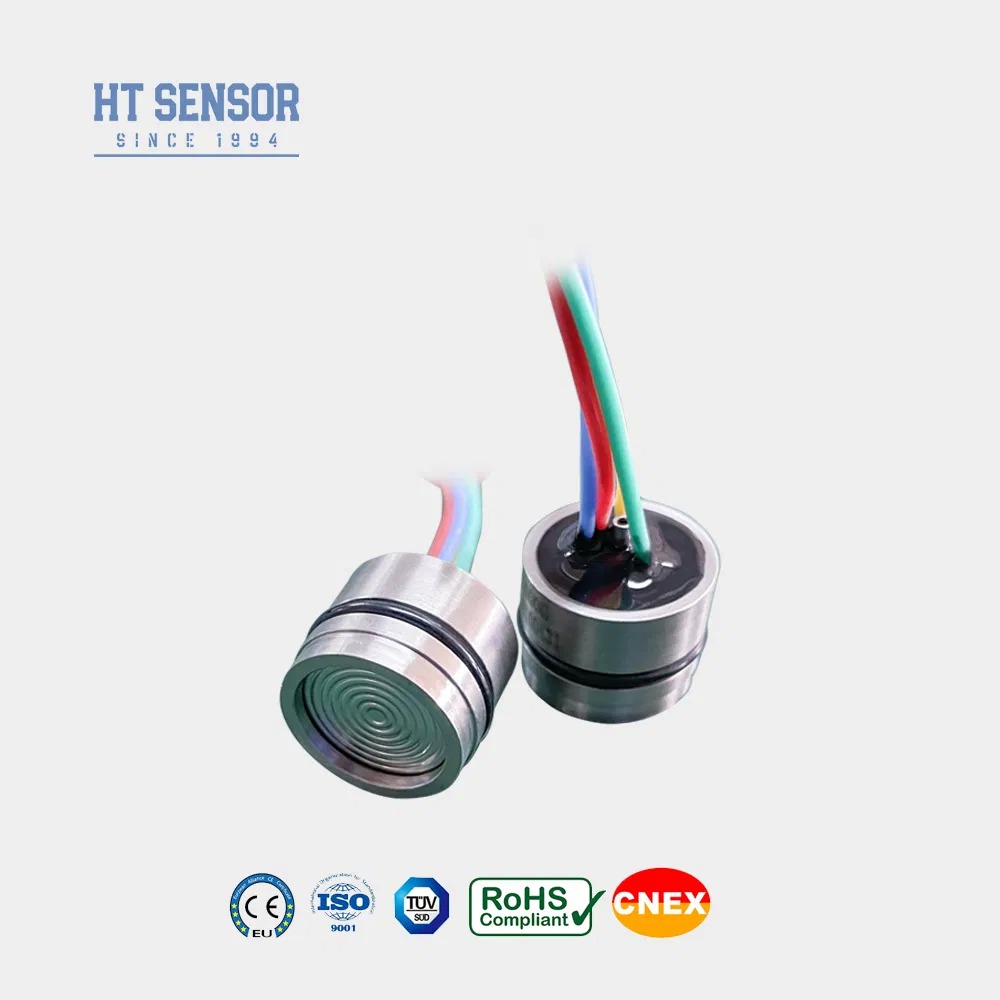

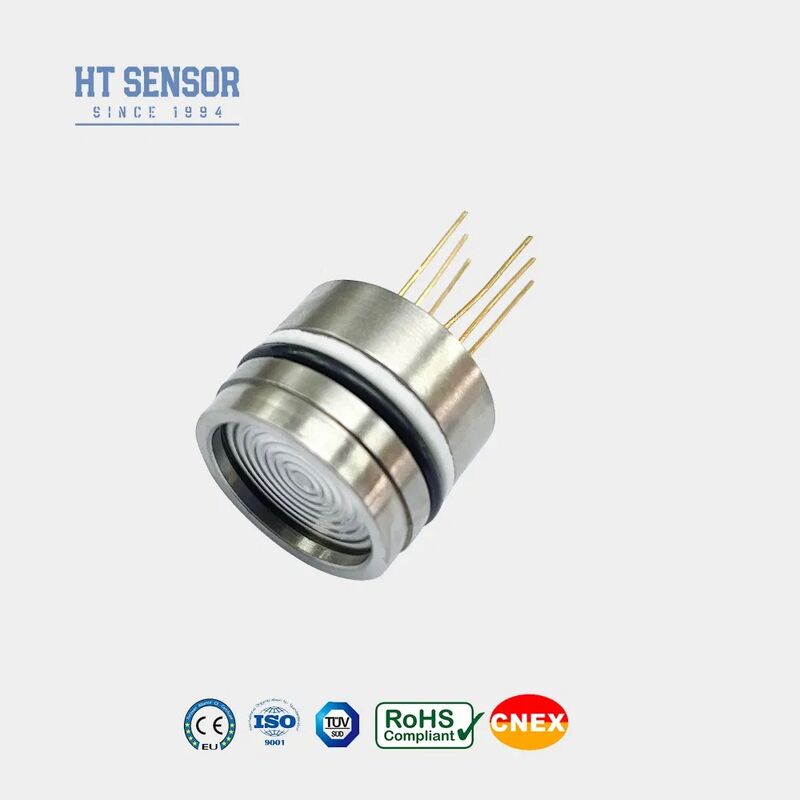

4Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów o wysokiej temperaturze.
| Parametry działania: | |||||
| Zakres | Rozmiar (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Zapełnione | 3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS | ||||
| Rodzaj | Maksymalnie | Jednostka | |||
| Nieliniowość | ± 0.15 | ± 0.3 | % F.S. | ||
| Powtarzalność | 0.05 | 0.1 | % F.S. | ||
| Hysteresa | 0.05 | 0.1 | % F.S. | ||
| Wynik zerowy | 0± 1 | 0±2 | mV | ||
| Wydajność przedziału | ≤ 20KPa | 50±10 | 50±30 | mV | |
| ≥ 35 kPa | 100±10 | 100±30 | mV | ||
| Błąd o temperaturze zerowy | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Okres błędu temperatury | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Kompensowana czasowa. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura pracy | -20~80 | oC | |||
| Temperatura przechowywania | -40~125 | oC | |||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa | ||||
| Ciśnienie wybuchowe | 5x pełna skala | ||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | |||
| Materiał przewodu | 316L | ||||
| Odporność na izolację | ≥ 200MΩ 100VDC | ||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | ||||
| Szok. | 100 g, 11 ms | ||||
| Czas reakcji | ≤ 1 ms | ||||
| O-ring Seal | Pierścień nitrylowy lub pierścień fluorowy | ||||
| Środek wypełniający | Olej krzemowy | ||||
| Waga | około 28 g | ||||
| Parametry są badane w następujących warunkach: 1,5 mA @ 25°C | |||||
| Projekt budowy | |
| < 3,5 MPaS | |
| ≥ 3,5 MPaS < 40 MPaS |
|
| ≥ 40 MPaS | |
| Połączenie elektryczne i rekompensata |
|
|
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
wymagana szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
