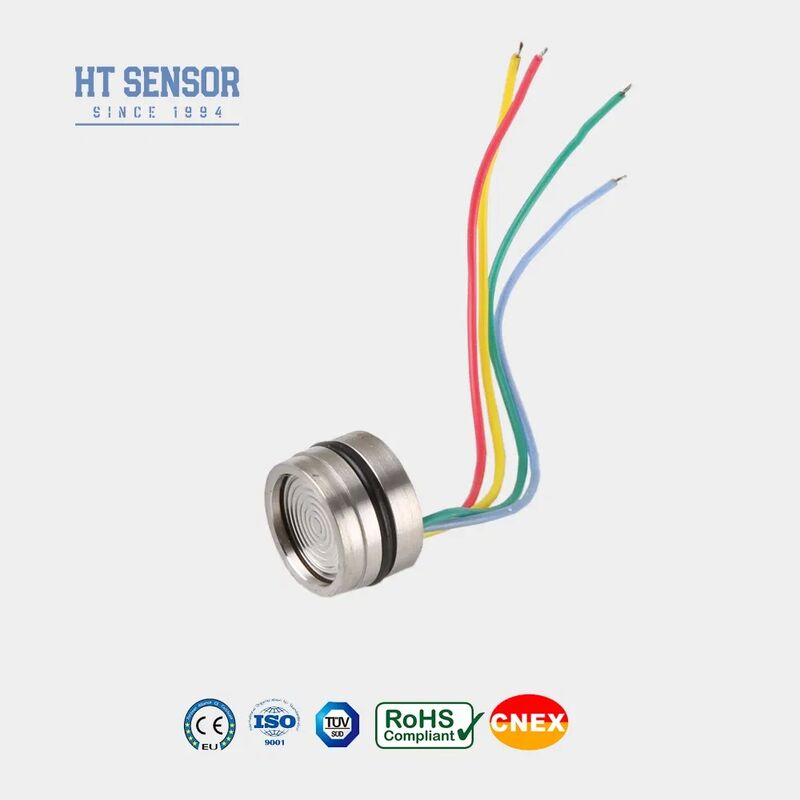

HT19V Bezwzględny czujnik ciśnienia piezorezystancyjnego powietrza i gazu
Szczegóły produktu
| Nr modelu: | HT19V | Dla: | Przetwornik ciśnienia z rozproszonego krzemu |
|---|---|---|---|
| Typ sygnału wyjściowego: | Typ analogowy | proces produkcyjny: | Integracja |
| Tworzywo: | Stal nierdzewna | Typ wątku: | NIE |
| Typ okablowania: | Czteroprzewodowy | Medium pomiarowe: | Gaz i ciecz |
| Ocena IP: | IP65 | Dostosowane: | Dostosowane |
| Moc: | 10 V DC | Wyjście: | 10 mv/V |
| Dia: | 19 mm | Wysoki: | OEM |
| Pakiet Transportowy: | karton | Specyfikacja: | Dostosowane |
| Znak firmowy: | Czujnik HT | Pochodzenie: | Chiny |
| Kod HS: | 9026209090 | Zdolność produkcyjna: | 50000 SZTUK / Rok |
| Podkreślić |
piezorezystancyjny czujnik ciśnienia powietrza,bezwzględny czujnik gazu,czujnik przetwornika ciśnienia HT19V |
||
Opis produktu
Wprowadzenie:
HT19V to krzemowy czujnik ciśnienia piezorezystywny o rdzeniu o wysokiej stabilnościCiśnienie różniczkowe pomiarowego medium wynosiprzepuszczany do membrany krzemowej poprzez izolacyjną membrany 316L iWykorzystuje efekt piezorezystywny rozproszonego krzemu do pomiaruczujnik ciśnienia HT26V jest wyposażony wPierścień O do uszczelnienia pod ciśnieniem, co ułatwia montaż.
Cechy produktu:
- Wypływ napięcia stałego i wyjścia sygnałów standardowych
- Wysoka niezawodność i doskonała stabilność
- W sprawie Wysokość 7 mm, różne struktury mogą być dostosowane
- Stosowane w różnych obszarach procesów przemysłowych, w tym ropy naftowej, chemicznej, metalurgicznej, energetycznej i hydrologicznej.
- Wykorzystywane w przemyśle morskim i lotniczym
- Odpowiednie do układów sterowania hydraulicznego i pneumatycznego
- Wykorzystywane w aplikacjach sterowania procesami
- Zapewnienie zasilania: 10VDC
- Impedancja wejściowa:4KΩ~20KΩ
- Impedancja wyjściowa:2.5KΩ~6KΩ
- Połączenie elektryczne: 100 mm drut wysokotemperaturowy, kabel wstążkowy i łączniki pin.
| Parametry działania: | |||||
| Zakres pomiaru | Rozmiar (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Zapełnione | 3500KPaS, 7MPaS, 10MPaS | ||||
| Rodzaj | Maksymalnie | Jednostka | |||
| Nieliniowość | ± 0.15 | ± 0.3 | % F.S. | ||
| Powtarzalność | 0.05 | 0.1 | % F.S. | ||
| Hysteresa | 0.05 | 0.1 | % F.S. | ||
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | ||
| Produkcja na pełną skalę | ≤ 20KPa | 50±1 | 50±2 | mV | |
| ≥ 35 kPa | 100±1 | 100±2 | mV | ||
| Zero Ofset Temp. Drift | ≤ 20KPa | ± 1 | ± 2.5 | % F.S. | |
| ≥ 35 kPa | ± 0.8 | ± 1.5 | % F.S. | ||
| Całkowita temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.8 | ± 1.5 | % F.S. | ||
| Kompensowana czasowa. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura pracy | -20~80 | oC | |||
| Temperatura przechowywania | -40~125 | oC | |||
| Dopuszczalne przeciążenie | 3 razy pełna skala | ||||
| Ciśnienie wybuchowe | 5x pełna skala | ||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | |||
| Materiał przewodu | 316L | ||||
| Odporność na izolację | ≥ 200MΩ 100VDC | ||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | ||||
| Szok. | 100 g, 11 ms | ||||
| Czas reakcji | ≤ 1 ms | ||||
| O-ring Seal | Kauczuk nitrylowy lub kauczuk fluorowy | ||||
| Środek wypełniający | Olej krzemowy | ||||
| Waga | ~ 25 g | ||||
| Parametry są badane w następujących warunkach: napięcie stałe 10V i temperatura otoczenia 25oC | |||||
| Połączenie elektryczne i rekompensata |
|
| Wskazówki dotyczące zamawiania |
wymagana szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
