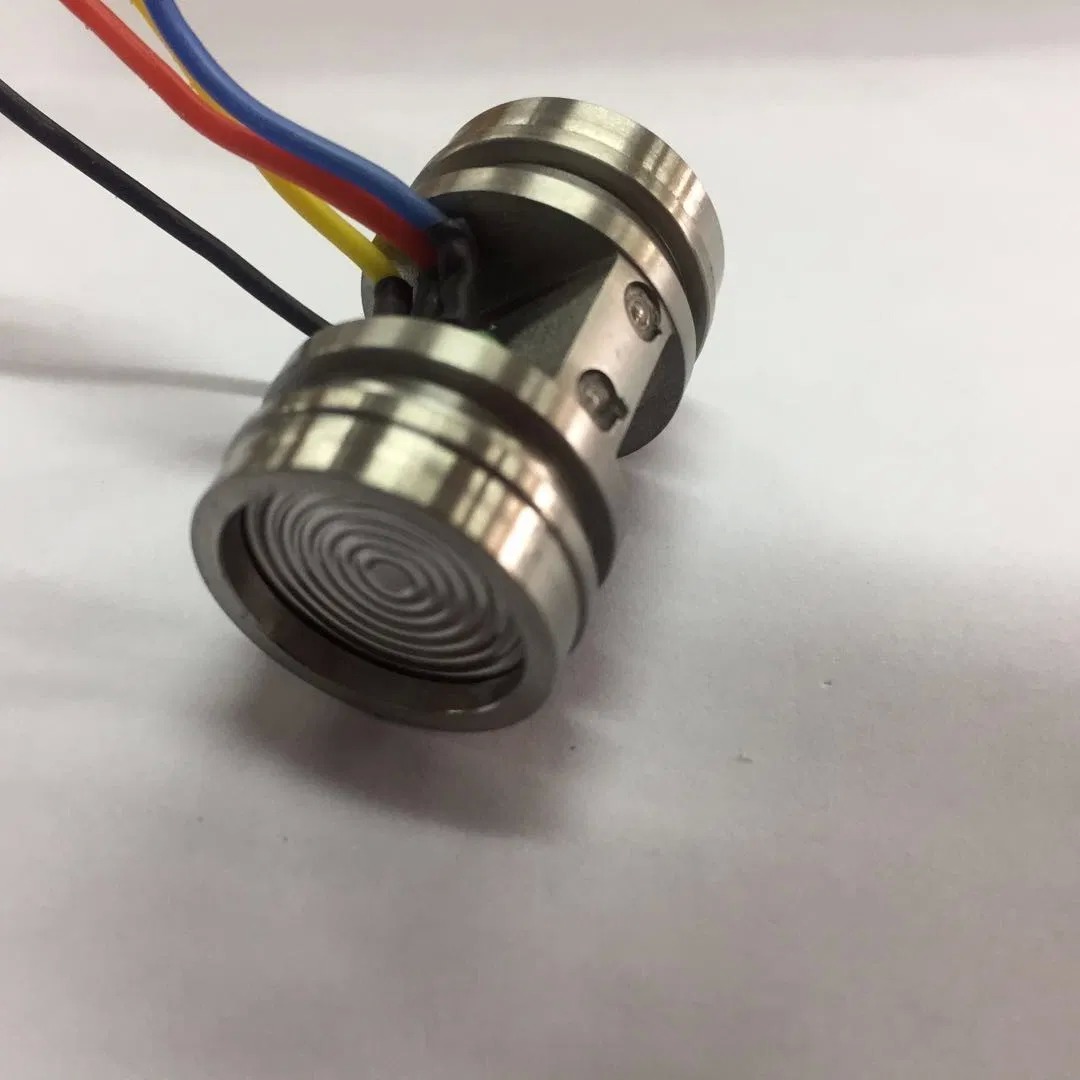

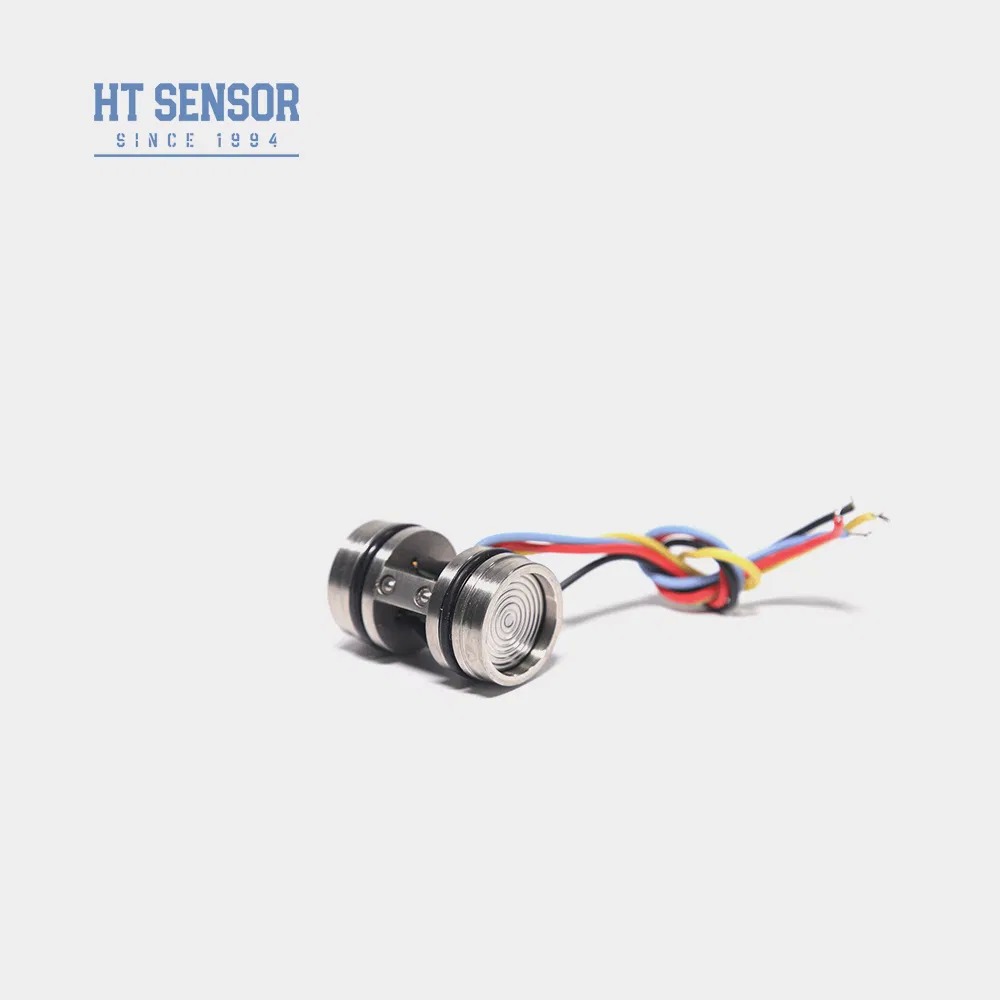

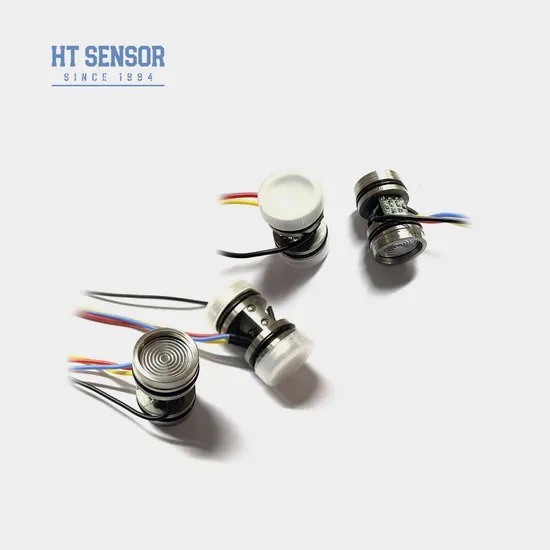

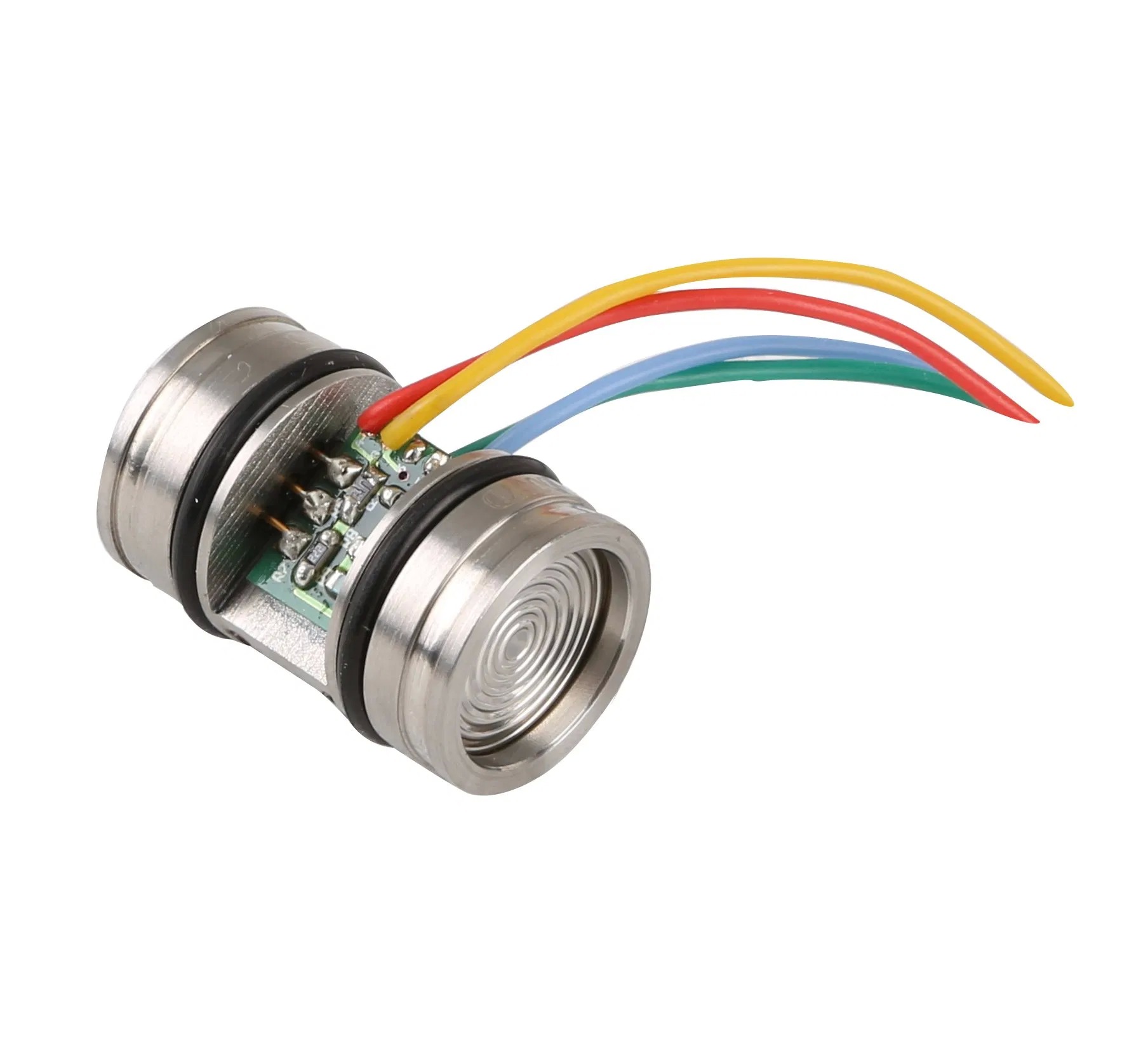

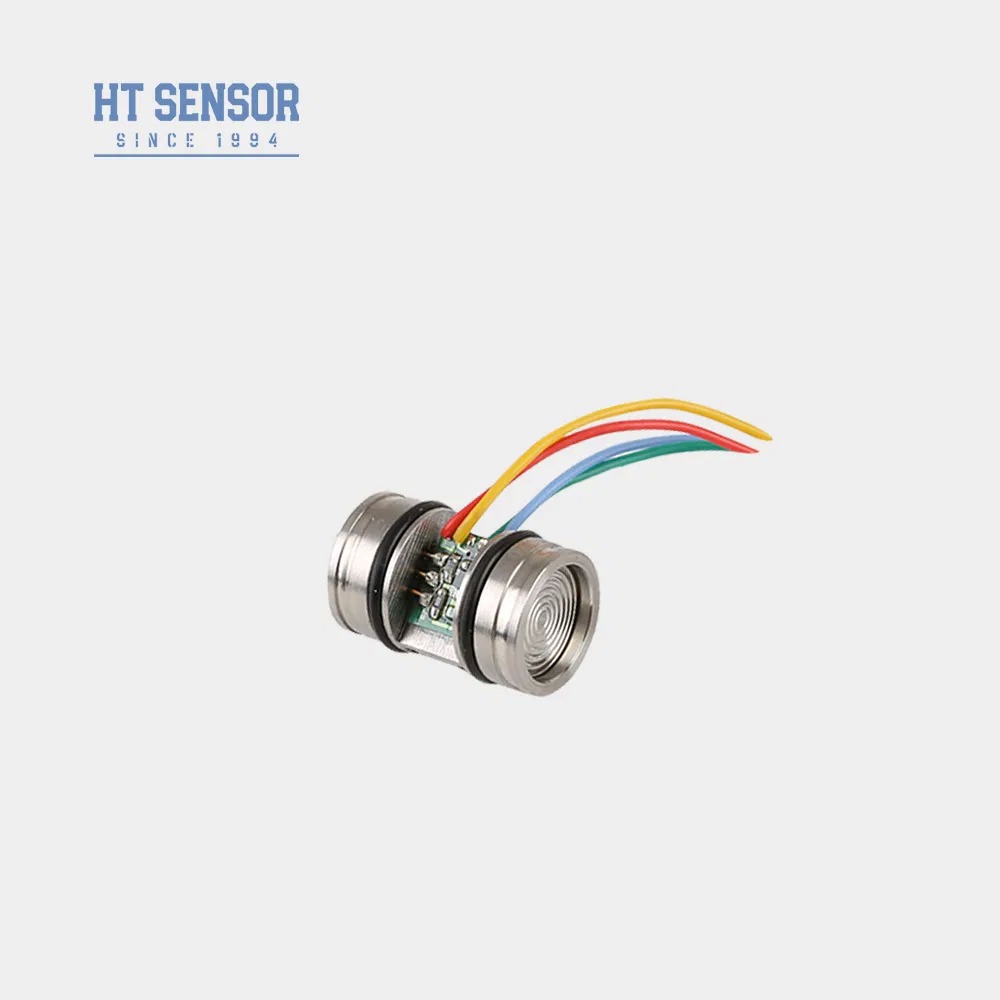

Baoji Hengtong Ht20V Różnicowy Piezorezystancyjny Czujnik Ciśnienia z Dyfuzyjnego Silikonu

Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor
Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor
Podstawowe informacje
Orzecznictwo: RoHS
Minimalne zamówienie: 5
Cena: 40
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Nr modelu: HT20V Dla: Przetwornik ciśnienia z rozproszonego krzemu
Typ sygnału wyjściowego: Typ analogowy Proces produkcyjny: Integracja
Tworzywo: Stal nierdzewna Typ wątku: NIE
Typ okablowania: Czteroprzewodowy Pomiar pomiarowy: Gaz i ciecz
Ocena IP: IP65 Dostosowane: Dostosowane
Moc: 5-10 V prądu stałego Wyjście: MV
Typ ciśnienia: Presja różnicowa Długość: 29,6 mm
Pakiet Transportowy: karton Specyfikacja: 29,5 mm
Znak firmowy: HENGTONG Pochodzenie: Chiny
Kod Hs: 9026209090 Zdolność produkcyjna: 50000 SZTUK / Rok
Podkreślić:

Czujnik ciśnienia różnicowego HT20V

,

piezorezystancyjny przetwornik ciśnienia z silikonu

,

Czujnik ciśnienia z rozproszonego krzemu

opis produktu

Baoji Hengtong HT20V różnicowy czujnik ciśnienia krzemowego rozproszonego

Wprowadzenie:
HT20V to czujnik ciśnienia różniczkowego wykorzystujący bardzo stabilny rozproszonyWnętrze zawiera trwałą obudowę ze stali nierdzewnej o pojemności 316L.czujnik działa z wyjątkową niezawodnością.poprzez przewód ze stali nierdzewnej i uszczelniony olej krzemowy, zapewniając precyzyjneczuły układ pozostaje odizolowany odbezpośredni kontakt ze środkiem pomiarowym, tworząc stan całkowicie stałyW związku z powyższym system ten jest bardzo wydajny w zakresie pomiaru ciśnienia różnicowego.Produkt jest odpowiedni do różnych zastosowań, które wymagają niezawodnych idokładne pomiar ciśnienia różnicowego
Cechy produktu:
  1. Stabilna i niezawodna wydajność
  2. Wysoka odporność na ciśnienie statyczne
  3. Efektywność kosztowa
Wnioski:
  1. Detekcja ciśnienia różnicowego
  2. Instrumenty kalibracyjne ciśnienia
  3. Pomiar poziomu płynu
Wydajność elektryczna:
  1. Zapewnienie zasilania: ≤10VDC
  2. Wyjściowe napięcie w trybie wspólnym: 50% wejścia (typowe)
  3. Impedancja wejściowa:4KΩ~20KΩ
  4. Impedancja wyjściowa:2.5KΩ~6KΩ
  5. Połączenie elektryczne: 100 mm drutu wysokotemperaturowego.
Parametry działania:
Zakres pomiaru 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
  Rodzaj Maksymalnie Jednostka
Liniowość   ± 0.15 ± 0.3 % F.S.
Powtarzalność  0.05 0.1 % F.S.
Hysteresa    0.05 0.1 % F.S.
Zerowy wynik offsetowy   0± 1 0±2 mV
Produkcja na pełną skalę   ≤ 20KPa 50±1 50±2 mV
≥ 35 kPa 100±1 100±2 mV
Zero Ofset Temp. Drift ≤ 20KPa ± 1 ± 2.5 % F.S.
≥ 35 kPa ± 0.8 ± 1.5 % F.S.
Całkowita temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.8 ± 1.5 % F.S.
Kompensowana czasowa. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura pracy -20~80 oC
Temperatura przechowywania -40~125 oC
Dopuszczalne przeciążenie Przyjmij mniejszą wartość pomiędzy 3 razy pełną skalę lub 4MPa
Ciśnienie wybuchowe 5x pełna skala
Stabilność długoterminowa 00,2%  F.S./Rok
Materiał przewodu 316L
Odporność na izolację ≥ 200MΩ 100VDC
Wibracje Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz
Szok. 100 g, 11 ms
Czas reakcji ≤ 1 ms
O-ring Seal Kauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniający Olej krzemowy
Waga ~ 45 g
Parametry są badane w następujących warunkach: napięcie stałe 10V i temperatura otoczenia 25oC

Baoji Hengtong Ht20V Różnicowy Piezorezystancyjny Czujnik Ciśnienia z Dyfuzyjnego Silikonu 0
Baoji Hengtong Ht20V Różnicowy Piezorezystancyjny Czujnik Ciśnienia z Dyfuzyjnego Silikonu 1

Projekt budowy
Wymiar Baoji Hengtong Ht20V Różnicowy Piezorezystancyjny Czujnik Ciśnienia z Dyfuzyjnego Silikonu 2
Uwaga:Jeśli wystąpią jakiekolwiek zmiany w kolorach drutu, proszę zapoznać się z etykietą dołączoną do czujnika w celu uzyskania dokładnych informacji.

Połączenie elektryczne i rekompensata

Baoji Hengtong Ht20V Różnicowy Piezorezystancyjny Czujnik Ciśnienia z Dyfuzyjnego Silikonu 3


Przykłady wyboru
Baoji Hengtong Ht20V Różnicowy Piezorezystancyjny Czujnik Ciśnienia z Dyfuzyjnego Silikonu 4
Wskazówki dotyczące zamawiania
1. zwrócić uwagę na dopasowanie pomiędzy rozmiarem rdzenia i obudowy nadajnika podczas montażu w celu osiągnięcia
wymagana szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.

spółka


Baoji Hengtong Ht20V Różnicowy Piezorezystancyjny Czujnik Ciśnienia z Dyfuzyjnego Silikonu 5
Pytania i odpowiedzi

1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.

2.P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM

3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy.
.
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.

5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub partnerów długoterminowych
.
6.P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasza obsługa posprzedażna odpowie na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.

Baoji Hengtong Ht20V Różnicowy Piezorezystancyjny Czujnik Ciśnienia z Dyfuzyjnego Silikonu 6Baoji Hengtong Ht20V Różnicowy Piezorezystancyjny Czujnik Ciśnienia z Dyfuzyjnego Silikonu 7Baoji Hengtong Ht20V Różnicowy Piezorezystancyjny Czujnik Ciśnienia z Dyfuzyjnego Silikonu 8Baoji Hengtong Ht20V Różnicowy Piezorezystancyjny Czujnik Ciśnienia z Dyfuzyjnego Silikonu 9Baoji Hengtong Ht20V Różnicowy Piezorezystancyjny Czujnik Ciśnienia z Dyfuzyjnego Silikonu 10
