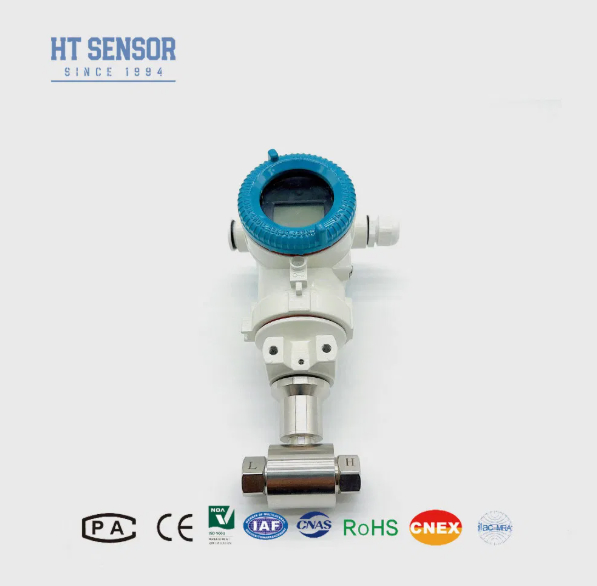

Aluminium stop cyfrowy LCD różnicowy nadajnik ciśnienia z mostem Wheatstone dla zastosowań przemysłowych

Aluminum Alloy Digital LCD Differential Pressure Transmitter with Wheatstone Bridge for Industrial Applications
Aluminum Alloy Digital LCD Differential Pressure Transmitter with Wheatstone Bridge for Industrial Applications
Podstawowe informacje
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Projekt: Akceptuj dostosowane Złącze: M12*1
Napełniony olejem: Olej silikonowy Słowa kluczowe produktu: automatyczne czujniki ciśnienia powietrza
Typ okablowania: Czteroprzewodowy Typ struktury: Przetwornik ciśnienia z rozproszonego krzemu
Foka: EPDM, FPM, FKM Dostarczać: 1,5 mA
Połączenie procesu: 1/2 "npt mężczyzna
Podkreślić:

Przekaźnik ciśnienia różniczkowego ze stopu aluminium

,

Cyfrowy przetwornik ciśnienia z wyświetlaczem LCD

,

Przetwornik ciśnienia z krzemem dyfuzyjnym i mostkiem Wheatstone'a

opis produktu

Cyfrowy przetwornik ciśnienia różnicowego LCD ze stopu aluminium 3051 w wykonaniu przeciwwybuchowym
Opis produktu

Czujnik różnicy ciśnień cieczy Przetwornik
BP93420DII Przetwornik różnicy ciśnień

Wstęp

Przetwornik różnicy ciśnień BP93420DII wykorzystuje piezorezystancyjny, rozproszony czujnik krzemowy. Kiedy różnica ciśnień mierzonego medium oddziałuje na karbowane membrany czujnika, sygnał wyjściowy mostka Wheatstone'a zachowuje doskonałą liniowość z różnicą ciśnień, umożliwiając precyzyjny pomiar różnicy ciśnień. Idealny do pomiaru różnicy ciśnień gazów i cieczy w przemyśle naftowym, chemicznym, energetycznym i hydrologicznym.

Cechy produktu
  • Konstrukcja ze stali nierdzewnej zapewnia zwartą konstrukcję i łatwą instalację
  • Rygorystyczna kompensacja temperatury i kontrola starzenia zapewniają stabilną i niezawodną pracę
  • Elastyczne opcje interfejsu elektrycznego: okablowanie wtykowe lub bezpośrednie
Aplikacje
  • Pomiar różnicy ciśnień gazów i cieczy w rurociągach naftowych, chemicznych, energetycznych i hydrologicznych
  • Monitorowanie procesów przemysłowych w przemyśle naftowym, chemicznym, metalurgicznym, energetyce i hydrologii
  • Pomiar ciśnienia w rurociągach i komorze pieca
Parametry wydajności
Zakres pomiarowy 0-10KPa...~2MPa
Typ ciśnienia Różnica ciśnień
Przeciążenie jednostronne ≤3-krotność zakresu znamionowego
Ciśnienie statyczne Minimalna wartość pomiędzy 5-krotnością zakresu znamionowego lub 7 MPa
Dokładność @ 25°C ±0,25% (typowo) ±0,5% (maksymalnie)
Powtarzalność ±0,03% (typ.) ±0,05% FS (maks.)
Histereza ±0,03% (typ.) ±0,05% FS (maks.)
Długoterminowa stabilność ±0,5% pełnej skali/rok (≤200 KPa) ±0,2% pełnej skali/rok (>200 KPa)
Dryft zerowej temperatury ±0,01% FS/°C (>100 KPa), ±0,02% FS/°C (≤100 Kpa)
Dryft temperaturowy zakresu ±0,01% FS/°C (>100 KPa), ±0,02% FS/°C (≤100 Kpa)
Temperatura kompensacji 0-50°C (0-10KPa, 0-20KPa), 0-70°C, -10-70°C
Temperatura pracy -30°C~80°C
Temperatura przechowywania -40°C~100°C
Wibracja 10 g, 55 Hz ~ 2 kHz
Materiał obudowy 304,316 litrów
Materiał membrany 316L
Rezystancja izolacji 100MΩ 100VDC
Ocena przeciwwybuchowa Iskrobezpieczne i przeciwwybuchowe
Ocena ochrony IP65
Waga ~0,45kg
Sygnał wyjściowy
Sygnał wyjściowy Napięcie zasilania Typ wyjścia
4 ~ 20 mA 12 ~ 30 V prądu stałego Przewód 2/3/4
0 ~ 10/20 mA 3 przewody
0/1 ~ 5 V
0,5 ~ 4,5 V		 5 V prądu stałego
Aluminium stop cyfrowy LCD różnicowy nadajnik ciśnienia z mostem Wheatstone dla zastosowań przemysłowych 0 Aluminium stop cyfrowy LCD różnicowy nadajnik ciśnienia z mostem Wheatstone dla zastosowań przemysłowych 1 Aluminium stop cyfrowy LCD różnicowy nadajnik ciśnienia z mostem Wheatstone dla zastosowań przemysłowych 2 Aluminium stop cyfrowy LCD różnicowy nadajnik ciśnienia z mostem Wheatstone dla zastosowań przemysłowych 3
Wskazówki dotyczące zamawiania
  • Zapewnij zgodność mierzonego medium z częściami mającymi kontakt z produktem
  • Aby zapewnić niezawodne działanie, należy zainstalować trójzaworowy kolektor pomiędzy punktem pomiarowym a przetwornikiem
  • Podczas instalacji należy ustawić interfejsy ciśnieniowe poziomo, aby zminimalizować wpływ lokalizacji
  • Przy składaniu zamówienia należy określić specjalne wymagania (wibracje, uderzenia, EMI/RFI).
Przewodnik po zamówieniach
BP93420XX Przetwornik ciśnienia
Kod Konstrukcja zarysu
DII Przetwornik różnicy ciśnień
Zakres pomiarowy 0-10KPa...~2MPa
Kod Zasilanie
D1 24 V prądu stałego
D2 5 V prądu stałego
D3 Inny
Kod Sygnał wyjściowy
S1 4 ~ 20 mADC
S5 0 ~ 20 mADC
S2 1 ~ 5 V prądu stałego
S6 0 ~ 10 V prądu stałego
S3 0 ~ 5 V prądu stałego
S7 0,5 ~ 4,5 V prądu stałego
S4 0~10mADC
Kod Przyłącze ciśnieniowe
J1 M20×1,5 męski
J2 G1/2 Męski
J3 G1/4 Męski
J4 1/2 NPT męski
J5 Inny
Kod Podłączenie elektryczne
B1 Hirschmanna
B2 Wtyczka PG7
B3 Uszczelnione wyjście kablowe
B4 Inny
Kod Typ ciśnienia
D Różnica ciśnień
Pytania i odpowiedzi
P: Jakie są cechy przetworników czujników ciśnienia?
Odp.: Wysoka precyzja, trwałość i doskonała wydajność. Możliwość dostosowania.
P: Czy mogę dostosować specjalne specyfikacje?
Odp.: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM.
P: Jaka jest Twoja zdolność produkcyjna?
Odp.: Nasze zakłady produkcyjne mogą produkować do 30 000 przetworników czujników ciśnienia miesięcznie, co pozwala na realizację zamówień na dużą skalę. Skontaktuj się z naszym zespołem sprzedaży z wyprzedzeniem, aby ustalić harmonogram produkcji i dostaw.
P: Jaki jest typowy okres dostawy?
Odp.: 5 ~ 8 dni roboczych w przypadku modeli standardowych. Produkty niestandardowe mogą się różnić.
P: Jak kształtują się ceny produktów? Jakieś zniżki?
Odp.: Konkurencyjne ceny z rabatami w przypadku zamówień hurtowych lub dla długoterminowych partnerów.
P: Jaka jest gwarancja na Twoje produkty? A obsługa posprzedażna?
Odp.: 24-miesięczna gwarancja po wysyłce. Nasz zespół obsługi posprzedażnej odpowiada w ciągu 24 godzin i zapewnia zdalną pomoc techniczną w sieci komputerowej.
