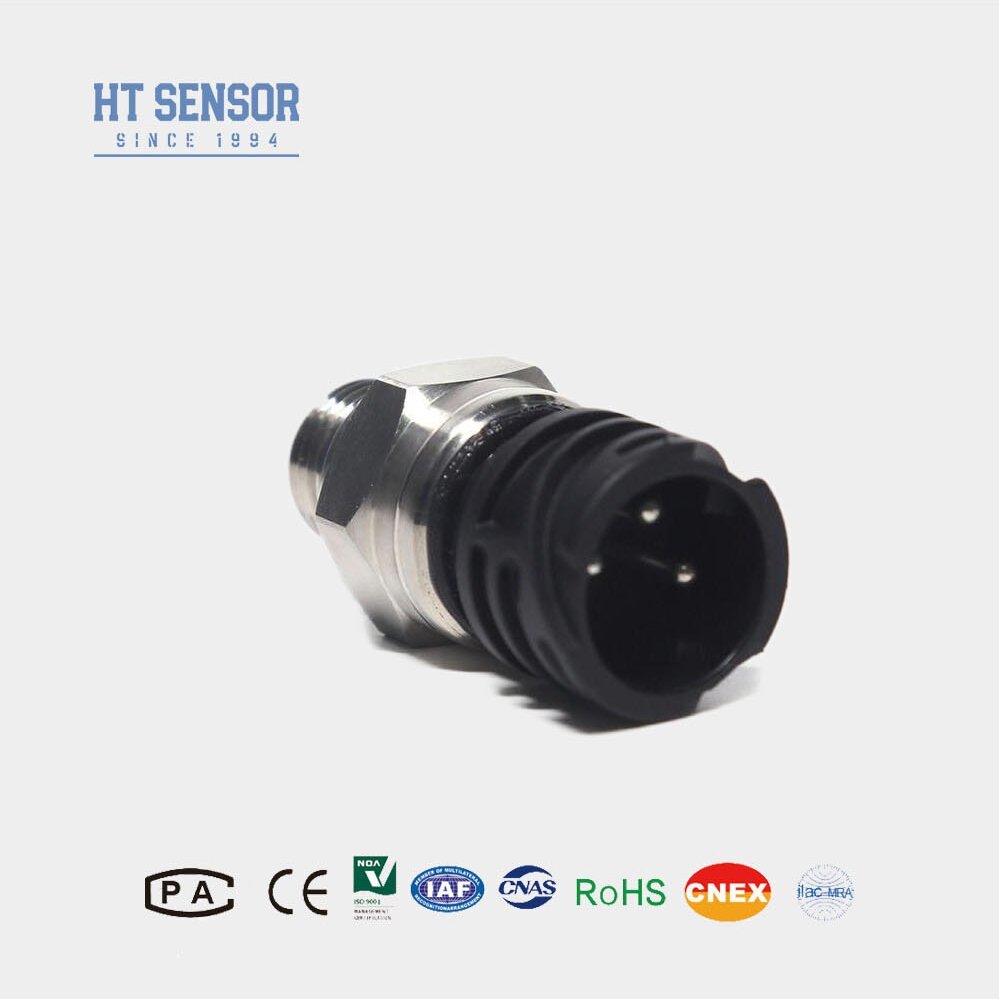

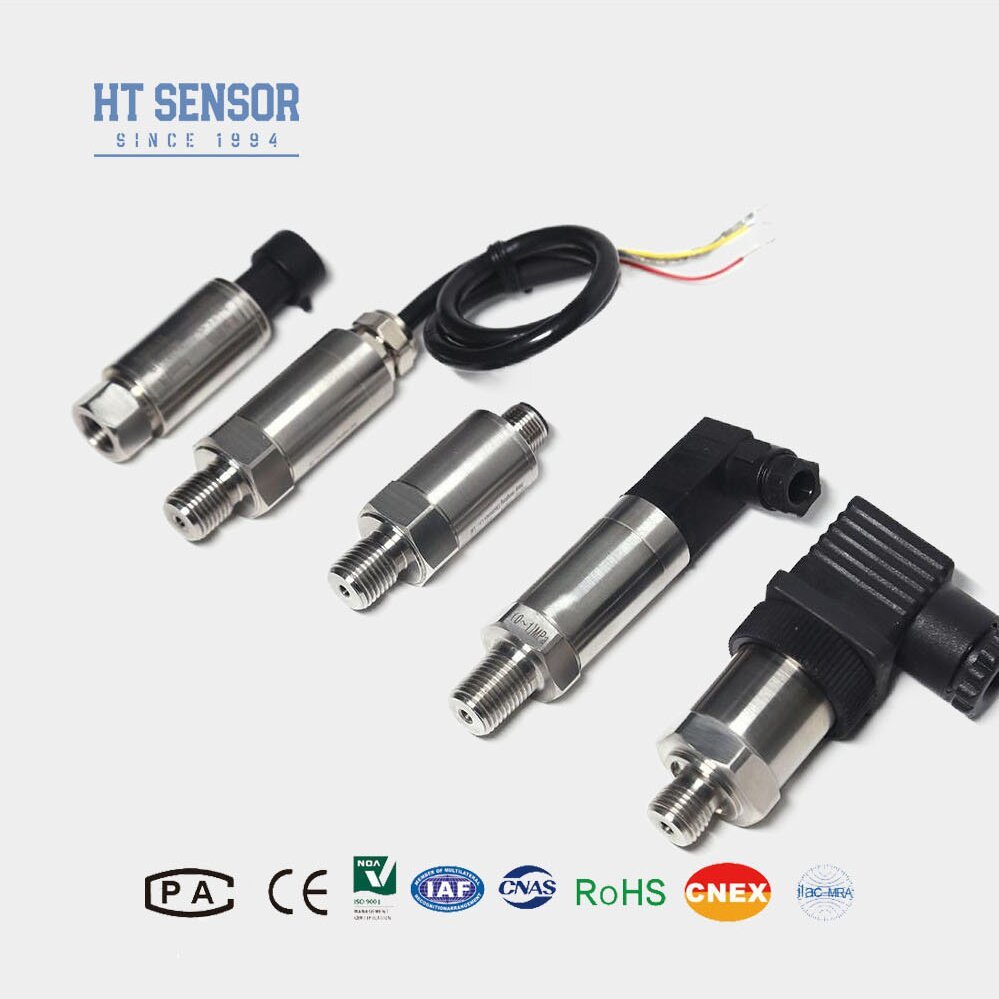

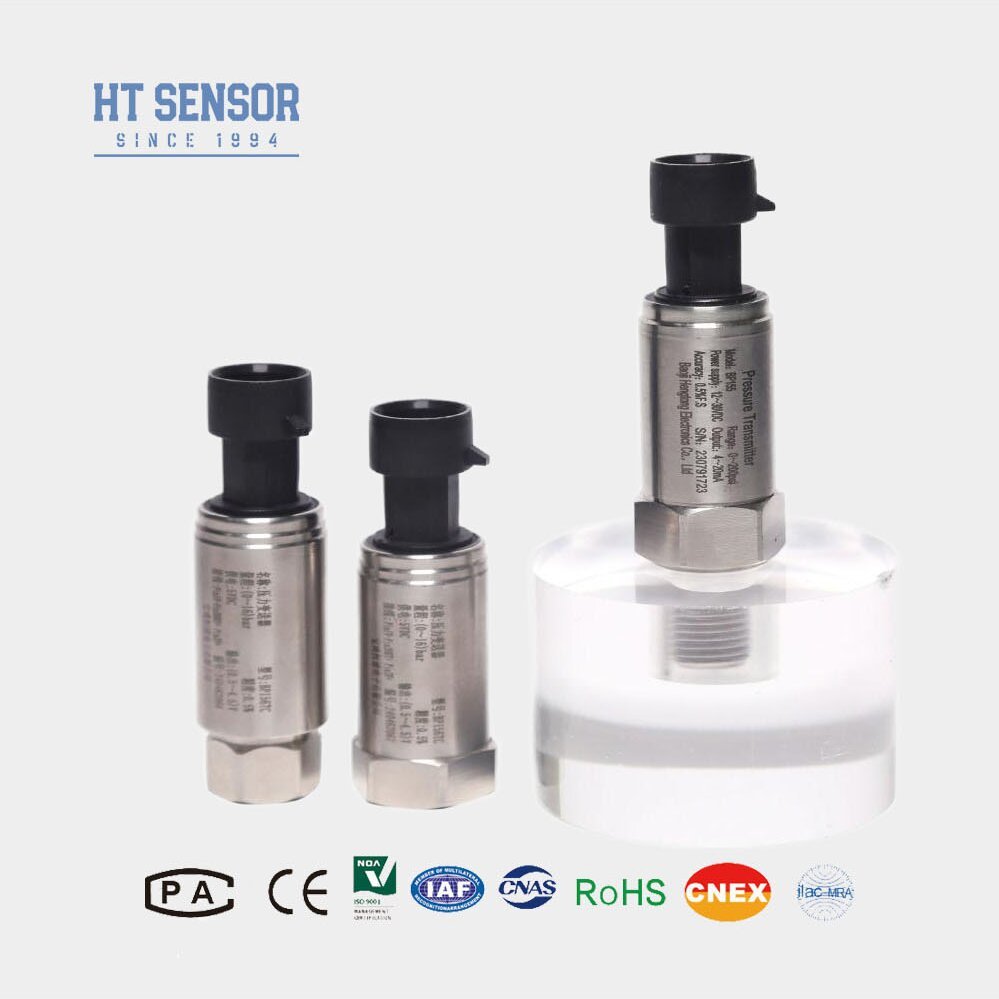

Czujnik ciśnienia BP155 4-20mA, dokładność 0,25%, IP65, stal nierdzewna 316L
Product Details
| Model nr: | BP155 | Pomiar pomiarowy: | Gaz |
|---|---|---|---|
| Ocena dokładności: | 0,25% | Zakres ciśnienia: | 0kpa~10kpa...5MPa |
| Ocena IP: | IP65 | Typ ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Materiał mieszkaniowy: | 316L | Stabilność długoterminowa: | 0,1% FS/rok |
| Materiał przepony: | 316L | Temperatura robocza: | -20ºC ~ 80ºC |
| Temperatura przechowywania: | -40ºC ~ 120ºC | Sygnał wyjściowy: | 4 ~ 20mA |
| Napięcie zasilania: | 12 ~ 30 V prądu stałego | Odpowiedź częstotliwości: | 2,4 KHz |
| Odporność na izolację: | 100MΩ 100VDC | ||
| Podkreślić |
Czujnik ciśnienia 4-20mA z dokładnością 0,25%,Czujnik ciśnienia IP65 ze stali nierdzewnej |
||
Product Description
Nadajnik ciśnieniowy BP155 jest opłacalnym rozwiązaniem specjalnie zaprojektowanym do sprężarki powietrza i urządzeń chłodniczych. Uwzględniając najnowszą technologię, ma wysokowydajny obwód nadajnika opracowany wewnętrznie. Ten kompaktowy nadajnik oferuje silną odporność na wilgoć i doskonałe możliwości ingerencji przeciw elektromagnetycznej. Rygorystyczne procesy testowania i starzenia się dla komponentów i gotowych towarów zapewniają stabilną, niezawodną wydajność.
- Szeroki zakres pomiaru ze strukturą stali nierdzewnej i różnorodnymi opcjami interfejsu ciśnienia
- Kompaktowa i lekka konstrukcja dla łatwej instalacji
- Regulowane ustawienia zerowe i pełne
- Wysoka precyzyjna pomiar z całą konstrukcją ze stali nierdzewnej
- Pomiar ciśnienia gazów i cieczy niekorozyjnych (316L kompatybilny ze stali nierdzewnej)
- Zastosowania przemysłu morskiego i lotniczego
- Procesy przemysłowe, w tym ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrology
- Hydrauliczne i pneumatyczne systemy sterowania
| Zakres pomiaru | 0KPA ~ 10KPA… 5MPA |
| Typ ciśnienia | Ciśnienie w skrajniu, ciśnienie bezwzględne, uszczelnione ciśnienie |
| Przeciążać | ≤ 1,5 razy w zakresie znamionowego zakresu |
| Dokładność @ 25ºC | ± 0,25% (typowe) ± 0,5% (maksimum) |
| Powtarzalność i histereza | 0,02%FS (typ.) 0,05%FS (maks.) |
| Długoterminowa stabilność | ± 0,1%FS/rok (typ.) ± 0,2%FS/rok (maks.) |
| Zero punktowy dryf temperatury | ± 0,02%FS/ºC (≤100 kPa) ± 0,01%FS/ºC (> 100 kPa) |
| Drift temperatury pełnej | ± 0,02%FS/ºC (≤100 kPa) ± 0,01%FS/ºC (> 100 kPa) |
| Odpowiedź częstotliwości | 2,4 kHz |
| Temperatura odszkodowania | 0-70ºC (≤10MPA, dostosowywane) |
| Temperatura robocza | -20ºC ~ 80ºC |
| Temperatura przechowywania | -40ºC ~ 120ºC |
| Wibracja | 10G, 55 Hz ~ 2KHz |
| Materiał mieszkaniowy | 304 316L |
| Materiał przepony | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Ocena ochrony | IP65 |
| Pieczęć o-ring | Guma fluoroi |
| Sygnał wyjściowy | Napięcie zasilania | Typ wyjściowy |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | Drut 3/3/4 |
| 0 ~ 10/20mA | 3 drut | |
| 0/1 ~ 5 V. 0/1 ~ 10 V. 0,5 ~ 4,5 V. |
5vdc |
- Zapewnij średnią kompatybilność z częściami kontaktowymi produktu
- Modele odporne na eksplozję wykluczają cyfrowe główki wyświetlacza
- W przypadku modeli wyświetlania LCD/LED zasilacz powinien wynosić ≥20 VDC
- Zainstaluj urządzenia ochronne pioruna i zapewnić prawidłowe uziemienie
- W przypadku temperatur poniżej -20ºC określ zapieczętanie EPDM
- Długość kabla domyślnego: 1,5 m (materiał polietylenowy)
- Podczas zamawiania określ specjalne wymagania (wibracje, EMI itp.)
| Przewodnik zamówienia | |||||||||
| BP15X | Nadajnik ciśnienia | ||||||||
| Kod | Konstrukcja konstrukcji | ||||||||
| 5 | Wtyczka Packard | 6 | M12*1 Connetor | ||||||
| 7 | Mini Din Connector | 8 | Hirschmann Connector | ||||||
| Zakres pomiaru | 0KPA ～ 10KPA… 10MPA | ||||||||
|
(0-X) KPA lub MPA |
X: Wskazuje rzeczywisty zakres pomiaru | ||||||||
| Kod | Zasilacz | ||||||||
| D1 | 24vdc | ||||||||
| D2 | 5vdc | ||||||||
| D3 | Inny | ||||||||
| Kod | Sygnał wyjściowy | ||||||||
| S1 | 4 ～ 20 MADC | S5 | 0 ～ 20 MADC | ||||||
| S2 | 1 ～ 5VDC | S6 | 0 ～ 10vdc | ||||||
| S3 | 0 ～ 5VDC | S7 | 0,5 ～ 4,5 VDC | ||||||
| S4 | 0 ～ 10MADC | ||||||||
| Kod | Połączenie ciśnieniowe | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 npt | ||||||||
| J4 | 1/8npt | ||||||||
| J5 | 7/16-20unf | ||||||||
| Kod | Typ ciśnienia | ||||||||
| G | Ciśnienie miernika | ||||||||
| A | Presja bezwzględna | ||||||||
| S | Zapieczętowane ciśnienie odniesienia | ||||||||
