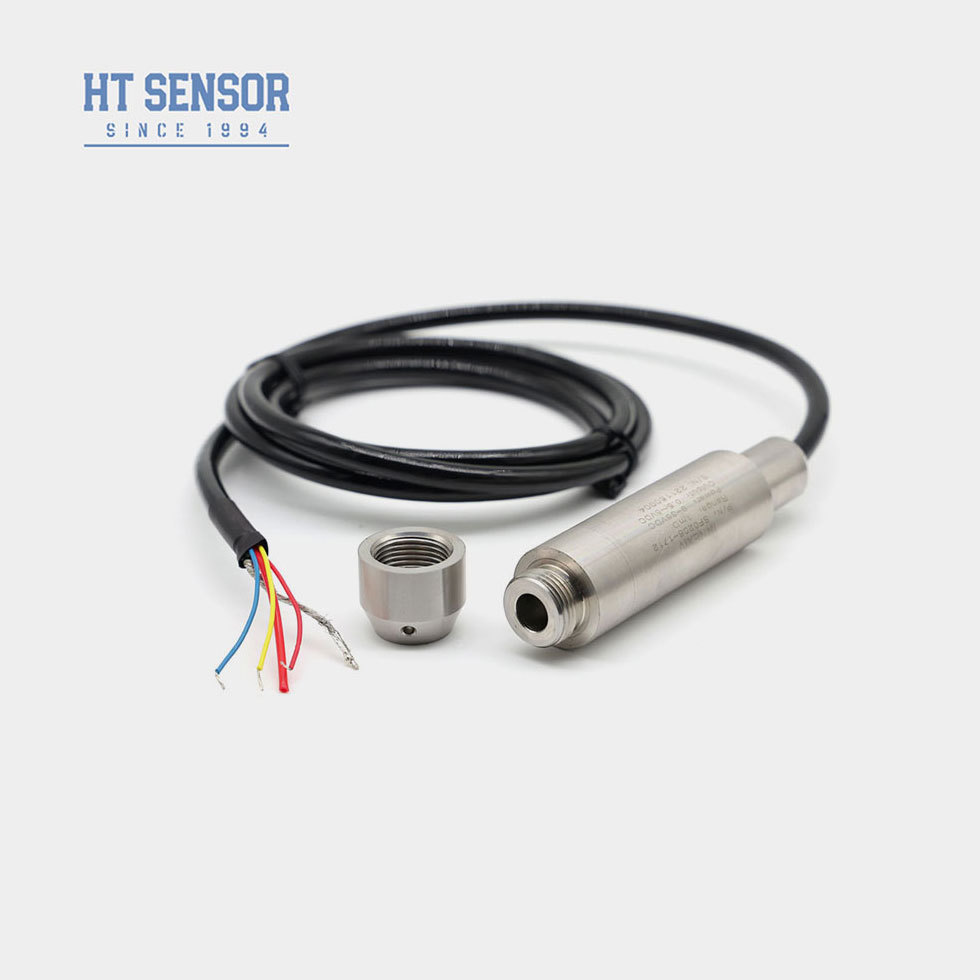

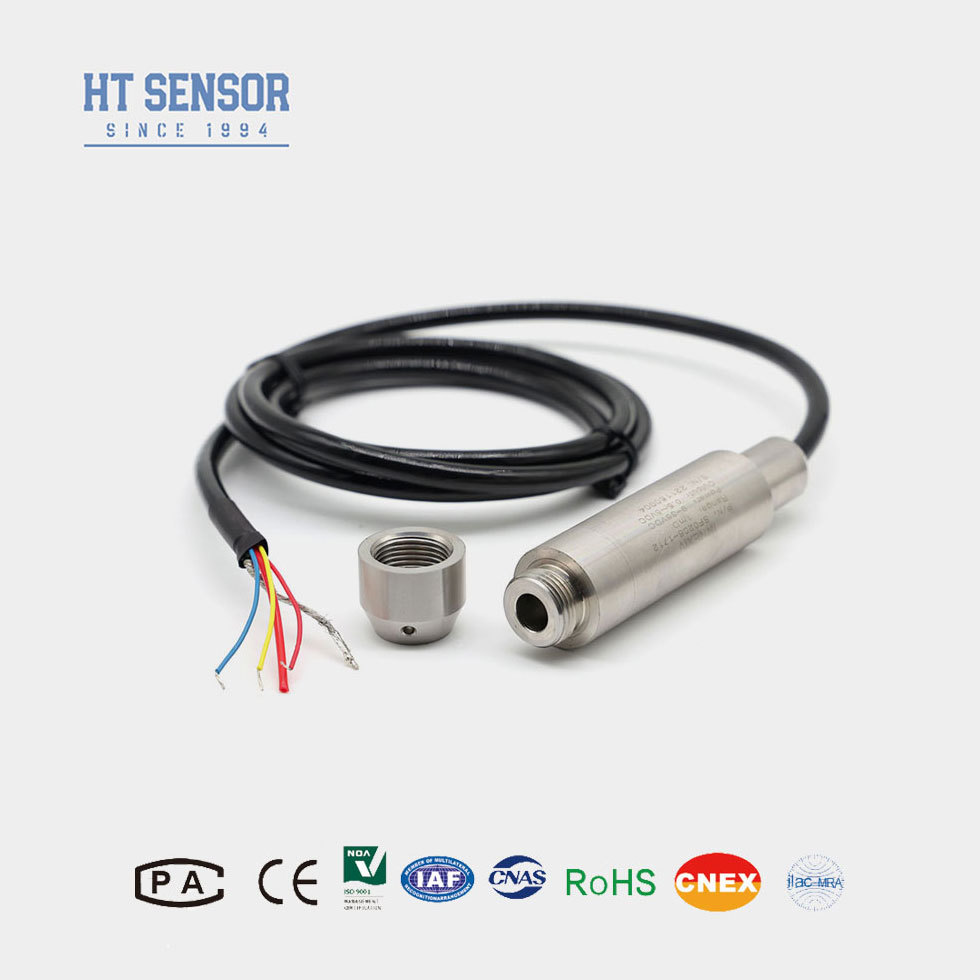

Zanurzeniowy przetwornik poziomu wody z rdzeniem piezorezystancyjnym serii HT wypełnionym olejem izolacyjnym do precyzyjnego pomiaru poziomu
Product Details
| Zakres ciśnienia: | 0-1m-400 mH2O | Ocena dokładności: | 0,25%, 0,5% |
|---|---|---|---|
| Ocena IP: | IP68 | Waga netto: | 0,3 kg |
| Materiał przepony: | 316L stali nierdzewnej | Materiał mieszkaniowy: | 304S.S |
| Sygnał wyjściowy: | 4-20MA | Zasilacz: | 24vdc |
| Zakres pomiaru: | 0 ~ 10m… 400m | Pojemność przeciążenia: | ≤ 2x Zakres znamionowy |
| Powtarzalność: | ± 0,03% (typ.) ± 0,05% FS (maks.) | Temperatura robocza: | -20~80oC |
| Temperatura przechowywania: | -30 ~ 100ºC | Odporność na izolację: | > = 100 mΩ@100VDC |
| Ocena przeciwwybuchowości: | ExiaIICT6 | ||
| Podkreślić |
IP68 water level transmitter,400mH2O water level sensor,4-20mA output level transmitter |
||
Product Description
- Całkowita obudowa ze stali nierdzewnej, odpowiednia do różnych środowisk testowych
- Pomiar sondy typu zanurzenia w celu łatwej instalacji
- Różne opcje sygnału wyjściowego
- Oznakowanie przeciwwybuchowe: ExiaIICT6
- Wysoka stopa ochrony: IP68
- Opcje kabli PE lub PU
- Kompatybilne z 316LSS i płynami nieżrzącymi
- Monitorowanie poziomu wody w ściekach, wodach przemysłowych/miejskich, zbiornikach, studniach, rzekach, wodach morskich i jeziorach
- Pomiar poziomu paliwa w zbiornikach paliwa i paliwa na silnik napędowy
| Zakres pomiaru | 0~10m...400m |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 2X zakres znamionowy |
| Dokładność @ 25oC | ±0,25% (typowe) ±0,5% (maksymalne) |
| Powtarzalność | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa | ± 0,2% F.S/rok (maks.) |
| Zwolnienie temperatury do zera | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Zmiana temperatury w przedziale | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura kompensacyjna | 0-50oC (0-1m. 0-2m); 0-70oC |
| Temperatura pracy | -20~80oC |
| Temperatura przechowywania | -30~100oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 1Cr18Ni9Ti |
| Materiał przewodu | 316L ze stali nierdzewnej |
| Odporność na izolację | >=100MΩ@100VDC |
| Klasyfikacja odporna na wybuch | ExiaIICT6 |
| Ocena ochrony | IP67, IP68 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,3 kg (bez kabli) |
| Materiał kablowy | Polietylen, poliuretany |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
|---|---|---|
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody | |
| 0/1 ~ 5V | 5VDC | |
| 0/1~10V | ||
| 0.5~4.5V | ||
| Protokół komunikacji RS485 |
- Zapewnienie kompatybilności pomiarowego z komponentami produktu
- Określ gęstość pomiarowego medium
- W przypadku środowisk o silnej interferencji elektromagnetycznej/RF podać szczegółowe informacje
- Zainstalować urządzenia ochronne przed błyskawicami i zapewnić odpowiednie uziemienie
| Kod | Opis |
|---|---|
| BH93420 | Przekaźnik ciśnienia |
| Ja... | Zakres pomiaru: 0~10m...400m |
| D1 | Zapewnienie zasilania: 24VDC |
| D2 | Zapewnienie zasilania: 5VDC |
| D3 | Zasilacze energii: inne |
| S1 | Sygnał wyjściowy: 4~20mADC |
| S2 | Wynik sygnał: 1~5VDC |
| S3 | Wynik sygnału: 0~5VDC |
| S4 | Wynik sygnału: 0~10mADC |
| S5 | Wynik sygnału: 0~20mADC |
| S6 | Wynik sygnał: 0~10VDC |
| S7 | Wynik sygnał: 0,5 ~ 4,5 VDC |
| S8 | Sygnał wyjściowy: RS485 |
| G | Typ ciśnienia: ciśnienie pomiarowe |
| A | Typ ciśnienia: ciśnienie bezwzględne |
| S | Typ ciśnienia: ciśnienie odniesienia zamknięte |
| 01 | Materiał: 304 stal nierdzewna |
| 02 | Materiał: stal nierdzewna 316L |
| C1 | Materiał kabli: PE |
| C2 | Materiał kabla: PU |
