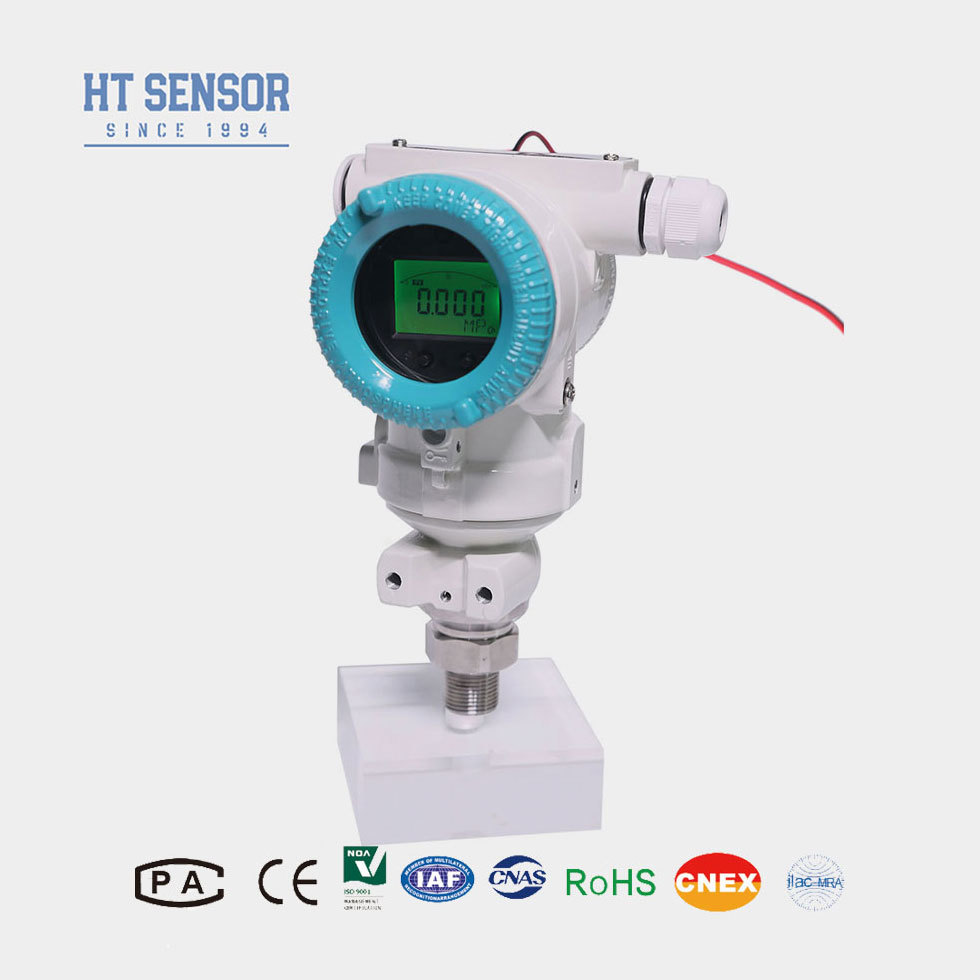

BP93420-III cyfrowy nadajnik ciśnienia 0-100MPa IP65
Product Details
| Model nr.: | BP93420-III | Pomiar pomiarowy: | Płyn |
|---|---|---|---|
| Ocena dokładności: | 0,5% | Zakres ciśnienia: | -100kpa...0kpa ~10kpa...100MPa |
| Ocena IP: | IP65 | Typ ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Materiał mieszkaniowy: | 316L | Odpowiedź częstotliwości: | 2,4 KHz |
| Waga: | ~1,2 kg | Przeciążać: | ≤ 1,5 razy w zakresie znamionowego zakresu |
| Dokładność @ 25ºC: | ± 0,25% (typowe) ± 0,5% (maksimum) | Stabilność długoterminowa: | ± 0,1%FS/rok (typowy) ± 0,2%FS/rok (maksimum) |
| Temperatura robocza: | -20ºC ~ 80ºC | Temperatura przechowywania: | -40ºC ~ 120ºC |
| Odporność na izolację: | 100MΩ 100VDC | ||
| Podkreślić |
cyfrowy nadajnik ciśnienia 0-100 MPa,Czujnik ciśnienia przemysłowego IP65,nadajnik ciśnienia z gwarancją |
||
Product Description
Przesycznik ciśnienia BP93420III wykorzystuje technologię rdzenia ołojowego izolacji piezoresystywnej z krzemu serii HT do pomiaru sygnału.Obwód przetwarzania sygnału przekształca sygnały czujników w standardowe sygnały wyjścioweDokładne testowanie i kontrolowanie starzenia się komponentów zapewnia stabilną, niezawodną wydajność z silną zdolnością przeciwdziałania zakłóceniom.
- Szeroki zakres pomiarów z wieloma opcjami interfejsu ciśnienia i ochroną IP65
- Sygnały wyjściowe regulowane z możliwością wyświetlania
- Punkt zerowy i pełna skalowa regulacja
- Wysokoprzykromowe, rozproszone rdzenie piezorezystywnego czujnika ciśnienia z krzemu
- Pomiar gazów i płynów nieżrących w systemach ze stali nierdzewnej 316L
- Przemysł naftowy, chemiczny, metalurgiczny, energetyczny i hydrologiczny
- Pomiar ciśnienia w trudnych środowiskach przemysłowych
- Systemy sterowania hydraulicznego i pneumatycznego
| Parametry | Specyfikacja |
|---|---|
| Zakres pomiaru | -100kPa...0kPa ~10kPa...100MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | ≤ ± 0,1% FS |
| Hysteresa | ≤ ± 0,1% FS |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | Wlewy aluminiowe |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~1,2 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
|---|---|---|
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody | |
| 0/1 ~ 5V 0/1~10V 0.5~4.5V | 5VDC | |
| Protokół komunikacji RS485 | 3.6 ~ 30V / akumulator | 4 przewody |
- Zapewnienie średniej kompatybilności z częściami kontaktującymi się z produktem
- Modele odporne na wybuchy z wyłączeniem głowic cyfrowych wyświetlaczy
- Przekaźniki z wyświetlaczami LCD/LED wymagają zasilania ≥20VDC
- Zainstalować urządzenia ochronne przed błyskawicami i zapewnić odpowiednie uziemienie
- W przypadku temperatur poniżej -20oC należy określić uszczelki EPDM O-ring
- Wymagana długość kabla: 1,5 m (materiał polietylenowy)
- Wyznaczyć w zamówieniach wymagania szczególne (wibracje, EMI/RFI itp.)
| Kod | Projekt budowy |
|---|---|
| IB | Przekaźnik ciśnienia ogólnego |
| IX | Wyświetlacz nadajnika ciśnienia |
| IE | Przesyłacz ciśnienia lotniczego odporny na wstrząsy |
| IIC/III | Przemysłowy nadajnik ciśnienia ogólny/ekran |
| Jeżeli | Przewodnik ciśnienia odporny na wilgoć |
| IIE/IIIE | Przewodnik ciśnienia |
| IN | Dedykowany nadajnik ciśnienia klimatyzacji |
| IC | Przekaźnik ciśnienia wysokiej temperatury |
| IQ/IQT | Duży przewód/przekaźnik ciśnienia wysokiej temperatury |
Zakres pomiarów:- 100kPa... 0kPa ~ 35kPa...3.5MPa (0-X)Kpa lub MPa (X oznacza rzeczywisty zakres pomiarowy)
| Kod | Zasilanie |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Pozostałe |
| Kod | Sygnał wyjściowy |
|---|---|
| S1 | 4~20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Kod | Połączenie ciśnieniowe |
|---|---|
| J1 | M20x1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Pozostałe |
| Kod | Połączenie elektryczne |
|---|---|
| B1 | Hirschmann |
| B2 | Wtyczka PG7 |
| B3 | Wyjście z przewodu kablowego |
| B4 | 2088 Obudowa przemysłowa |
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem |
| B6 | Pozostałe |
| Kod | Rodzaj ciśnienia |
|---|---|
| G | Ciśnienie pomiarowe |
| A | Bezwzględna presja |
| S | Ciśnienie odniesienia zamknięte |
