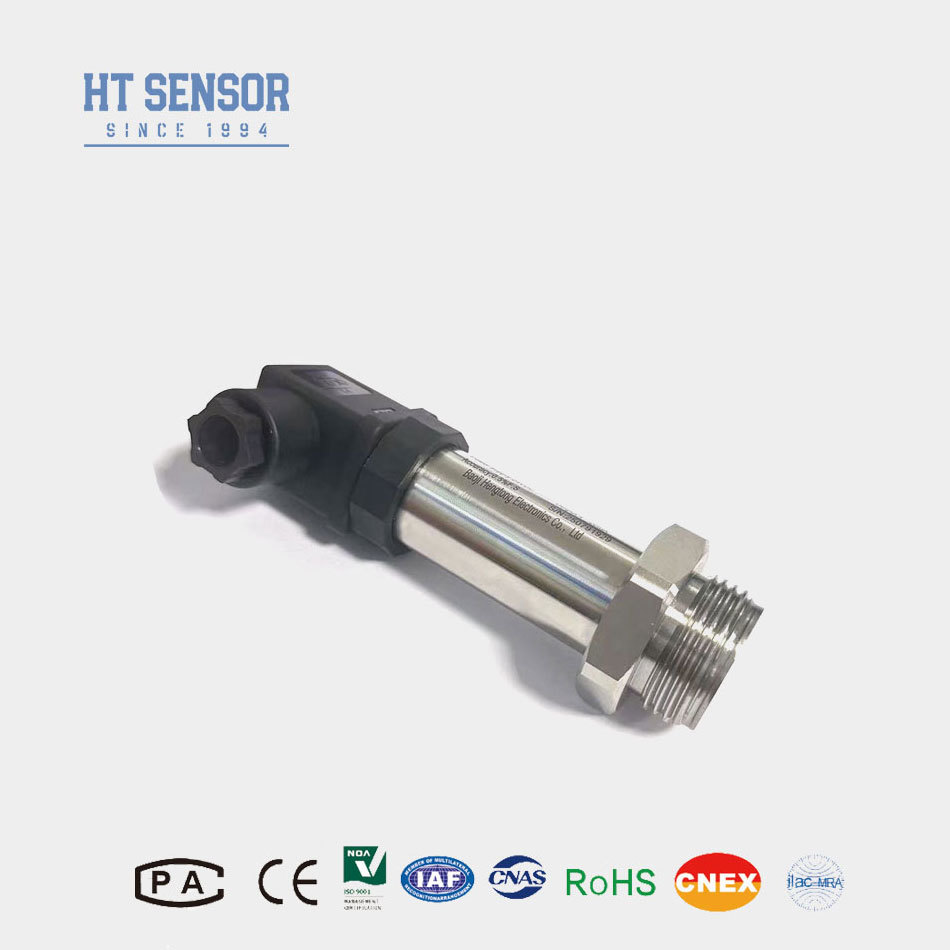

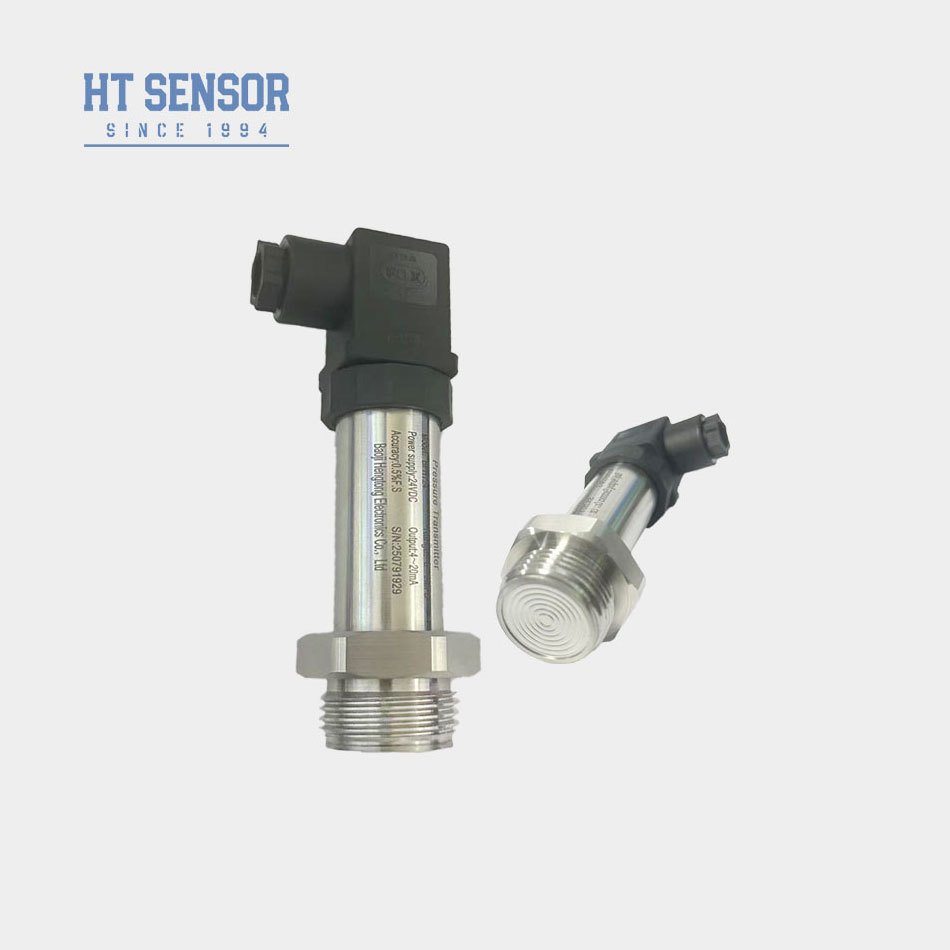

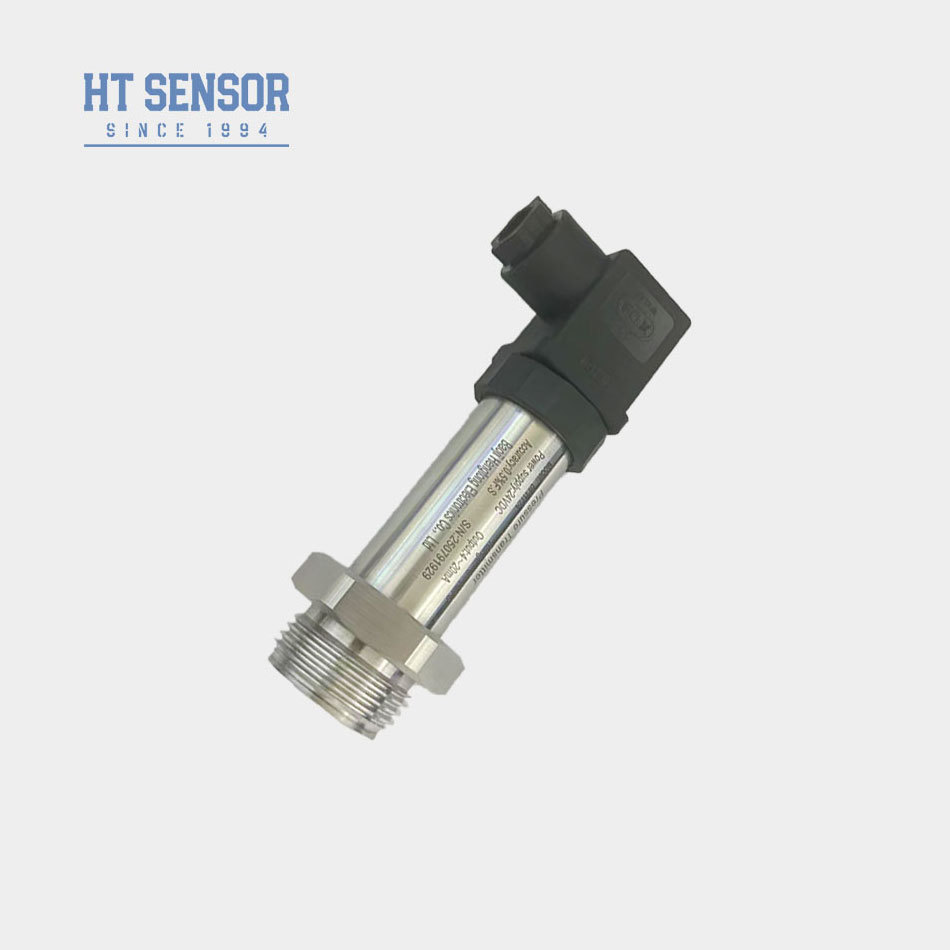

BPHT241 Przetwornik Ciśnienia z Płaską Membraną
Wprowadzenie:
Przetwornik ciśnienia z płaską membraną BPHT241 wykorzystuje rdzeń izolowany olejowo z krzemu z serii HT z dużą, płaską membraną jako element pomiarowy sygnału. Obwód przetwarzania sygnału znajduje się wewnątrz obudowy ze stali nierdzewnej, przekształcając sygnał z czujnika na standardowy sygnał wyjściowy. Ten przetwornik ciśnienia jest używany głównie w miejscach, gdzie wymagane są wysokie warunki sanitarne, zapewniając niezawodne i dokładne pomiary ciśnienia w środowiskach higienicznych.
Cechy produktu:
1. Interfejs ciśnieniowy G1
2. Zaprojektowany do zastosowań higienicznych, aby zapobiec osadzaniu się medium
3. Wysoka dokładność z pełną konstrukcją ze stali nierdzewnej
4. Łatwy do czyszczenia.
Zastosowania:
1. Nadaje się do pomiaru niekorozyjnych gazów i cieczy z 316L
2. Idealny dla ochrony środowiska i przemysłu chemicznego
3. Używany w przemyśle morskim i lotniczym
4. Dobrze nadaje się do stosowania w przemyśle medycznym, biofarmaceutycznym i higieny żywności przemysłach.
| Parametry wydajności |
| Zakres pomiarowy |
0~35Kpa…~20MPa |
| Typ ciśnienia |
Ciśnienie względne, Ciśnienie bezwzględne, Ciśnienie hermetyczne |
| Przeciążenie |
≤ 1,5 razy zakresu znamionowego |
| Dokładność @ 25ºC |
±0,25% (Typowe) ±0,5% (Maksymalne) |
| Powtarzalność |
0,1%FS |
| Histereza |
0,1%FS |
| Długoterminowa stabilność |
±0,1%F.S/Rok (Typowe) ±0,2%F.S/Rok (Maksymalne) |
| Dryft temperatury punktu zerowego |
±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Dryft temperatury pełnej skali |
±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Pasmo przenoszenia |
2,4Khz |
| Temperatura kompensacji |
-20-70ºC(≤10mpa, konfigurowalna) |
| Temperatura pracy |
-20ºC~80ºC |
| Temperatura przechowywania |
-40ºC~120ºC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiał obudowy |
304,316L |
| Materiał membrany |
316L |
| Rezystancja izolacji |
100MΩ 100VDC |
| Stopień ochrony przeciwwybuchowej |
Ex db IIC T6 Gb |
| Stopień ochrony |
IP65 |
| Uszczelka O-ring |
Guma fluorowa |
| Waga |
~0,25kg |
| Sygnał wyjściowy |
Napięcie zasilania |
Typ wyjścia |
| 4~20mA |
12~30VDC |
2/3/4 przewody |
| 0~10/20mA |
3 przewody |
| 0/1~5V |
| 0/1~10V |
| 0,5~4,5V |
5VDC |
| Protokół komunikacyjny RS485 |
3,6~30V / Bateria |
4 przewody |
| Wskazówki dotyczące zamawiania |
1. Przy wyborze produktu należy upewnić się, że mierzone medium jest kompatybilne z częściami kontaktowymi produktu.
2. Składając zamówienie, należy pamiętać, że produkty przeciwwybuchowe nie zawierają głowic z wyświetlaczem cyfrowym.
3. Przy zamawianiu przetworników z głowicą z wyświetlaczem LCD lub LED, zasilanie przetwornika nie powinno być niższe niż 20VDC.
4. Aby zapewnić niezawodne działanie produktu, zaleca się, aby użytkownicy instalowali na miejscu urządzenia ochrony odgromowej i upewnili się, że produkt i zasilanie są niezawodnie uziemione.
5. Znamionowy zakres temperatur pracy uszczelki O-ring z gumy fluorowej wynosi od -20ºC do 250ºC. Gdy temperatura pracy produktu jest niższa niż -20ºC, konieczne jest wybranie uszczelki O-ring z EPDM.
6. Domyślna długość kabla wynosi 1,5 m, dostępna w trzech materiałach. Jeśli nie zostanie określona, zostanie dostarczona z materiałem kabla polietylenowego. Jeśli wymagany jest inny materiał kabla, należy go określić w zamówieniu.
7. W przypadku specjalnych wymagań, takich jak silne wibracje, chwilowa siła uderzenia, silne zakłócenia elektromagnetyczne lub częstotliwości radiowej, prosimy o poinformowanie naszej firmy i określenie ich w zamówieniu.
