Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | HT |
Numer modelu: | HT 80G |
Dokument: | 80G radar level meter.pdf |
Minimalne zamówienie: | 1 |
Cena: | 1200 |
Szczegóły pakowania: | Karton |
Czas dostawy: | 15 DNI |
Zasady płatności: | T/T |
Możliwość Supply: | 100PER /miesiąc |

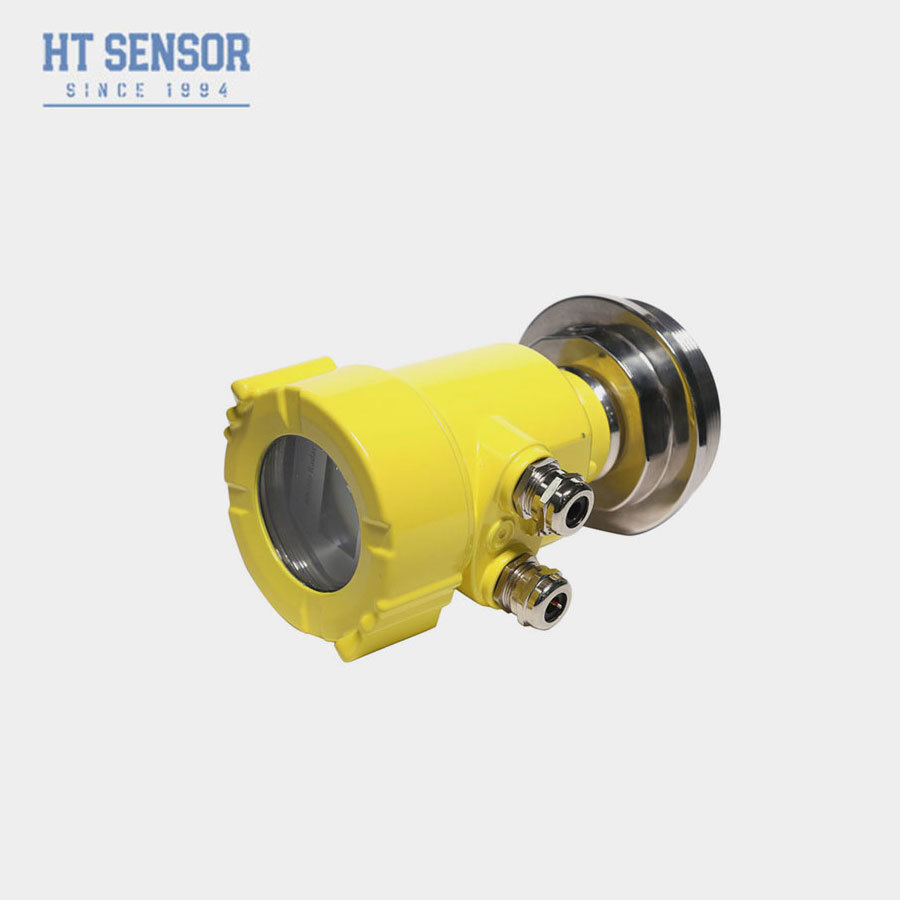

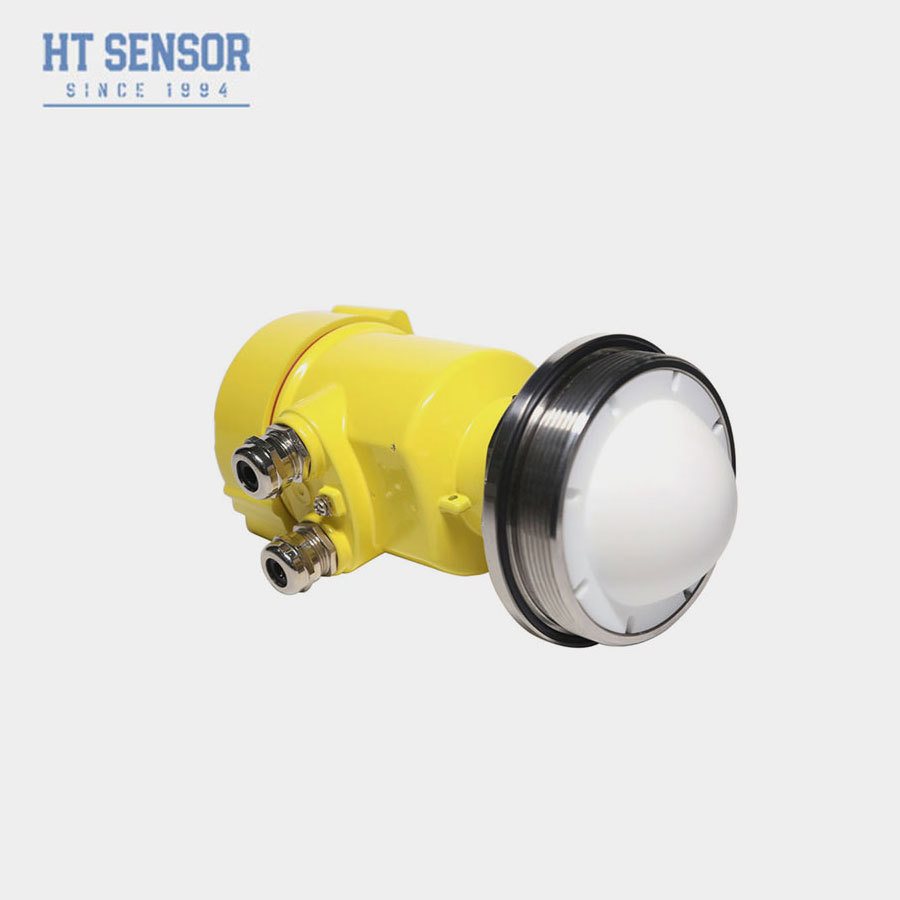

Miernik poziomu radaru 80G
Produkcja obejmuje:
Produkty radarowe FMCW (Frequency Modulated Continuous Wave) o częstotliwości 76-81 GHz obsługują zarówno czterodrukowe, jak i dwudrukowe zastosowania.i ślepa plamka jest tak mała jak 10 cmZe względu na wyższą częstotliwość działania i krótszą długość fali jest szczególnie odpowiedni do zastosowań w materiałach stałych.oferuje wyjątkowe zalety w środowiskach o wysokim poziomie pyłu i wysokich temperaturach (do +200°C)Instrument zapewnia opcje montażu w kształcie brzytki lub nawigacji, dzięki czemu montaż jest prosty i wygodny.
Zalety:
W oparciu o samodzielnie opracowany układ CMOS z falami milimetrowymi RF realizowana jest bardziej kompaktowa architektura RF, wyższy SNR i mniejsza ślepa strefa.
Szerokość pasma roboczej 5 GHz umożliwia produktowi wyższą rozdzielczość pomiaru i dokładność pomiaru.
Najwęższy kąt wiązki anteny wynosi 3°, zakłócenia w środowisku instalacyjnym mają mniejszy wpływ na przyrząd, a instalacja jest wygodniejsza.
Krótsza długość fali ma lepsze właściwości odblaskowe na powierzchni stałej, więc nie jest konieczne używanie specjalnej uniwersalnej płaszczyzny do celowania.
Wspiera debugowanie Bluetooth telefonów komórkowych w celu ułatwienia prac konserwacyjnych personelu terenowego.
Techniczne:
Instalacja:
Istnieją dwa punkty, na które należy zwrócić uwagę podczas instalacji: dążenie do poziomu docelowego materiału i dążenie do zapewnienia pionowego wpływu poziomu materiału; unikanie fałszywego echa.Zobacz następujące typowe warunki pracy.
Upewnij się, że w zakresie promieniowania wiązki nie ma przeszkód, takich jak drabiny i schody.
Schematyczny schemat pozycji montażu przyrządu
Przyrząd powinien być zainstalowany w odległości co najmniej 20 cm od ściany pojemnika, w przeciwnym razie prawdopodobne jest, że będzie wykazywał nieprawidłowe odczyty
Zainstalować co najmniej 20 cm od ściany kontenera
Instalacja przyrządu powinna zapewniać, aby wiązka anteny unikała portu zasilającego, jak pokazano na rysunku
Wiązka anteny unika portu zasilającego
Koniczny pojemnik powinien zapewniać, aby wiązka była bezpośrednio skierowana na dno zbiornika, w przeciwnym razie wyniki pomiarów na dnie zbiornika mogą być niedokładne.
Zbiornik stożkowy powinien zapewniać, aby wiązka była bezpośrednio skierowana na dno zbiornika
Przędówka produktu
Schemat okablowania produktów dwukałowych z obudową jednokomorową i zasilaczem 24VDC
Schematyczny schemat produktów z dwóch przewodów
Schemat okablowania obudowy jednokomorowej z zasilaniem 24VDC (4-20mA) czterodrukowym produktem
W zastosowaniu systemu czterodrukowego, oprócz terminala zasilania 24v, 4-20mA analogiczny jest oddzielny dwa terminale
Schemat okablowania obudowy jednokomorowej z zasilaczem 24VDC (RS485) i produktami czterodrukowymi
W zastosowaniu systemu czterodrukowego, oprócz terminala zasilania 24v, analog RS485 jest oddzielnym dwoma terminaliami
Schemat okablowania obudowy dwukomorowej z zasilaczem prądu przemiennego 220 V (4-20mA) i produktami czterokątowymi
W zastosowaniu systemu czterodrukowego, gdy 4-20mA nie jest wyjściem, 3 i 4 są skrócone
