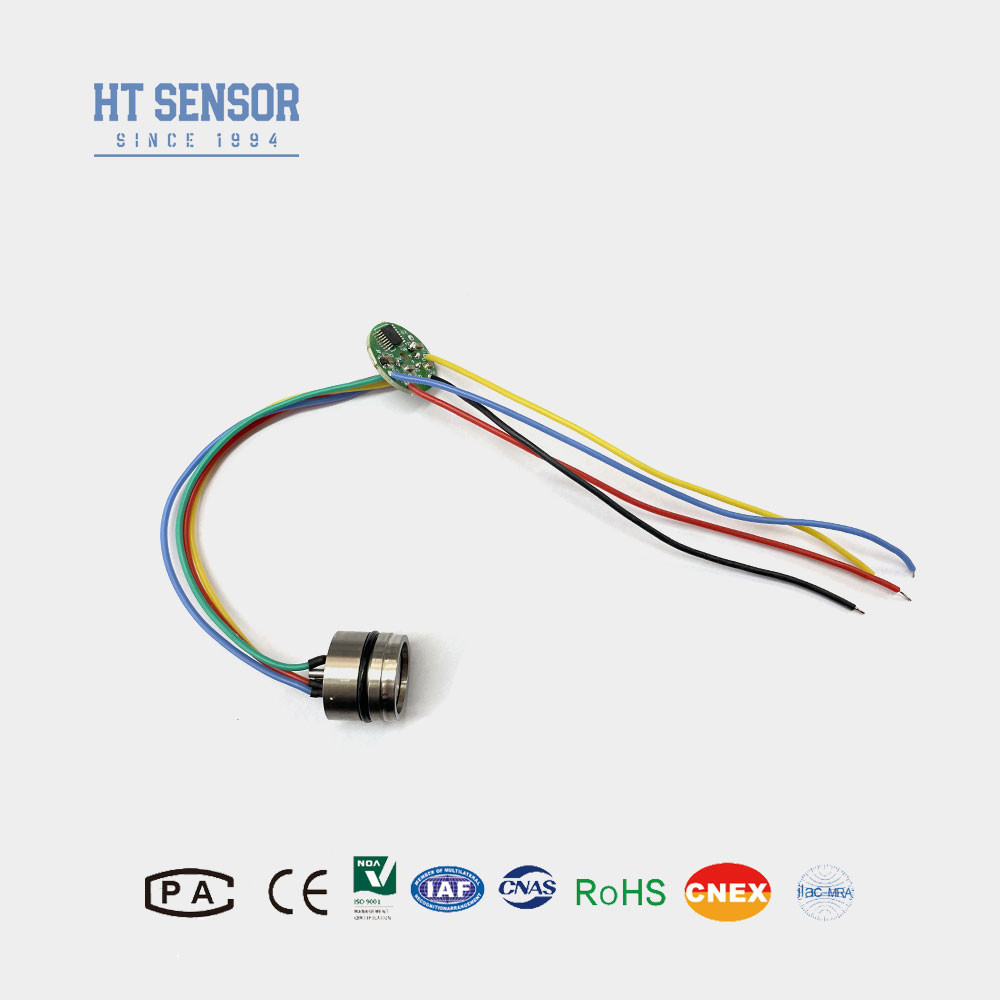

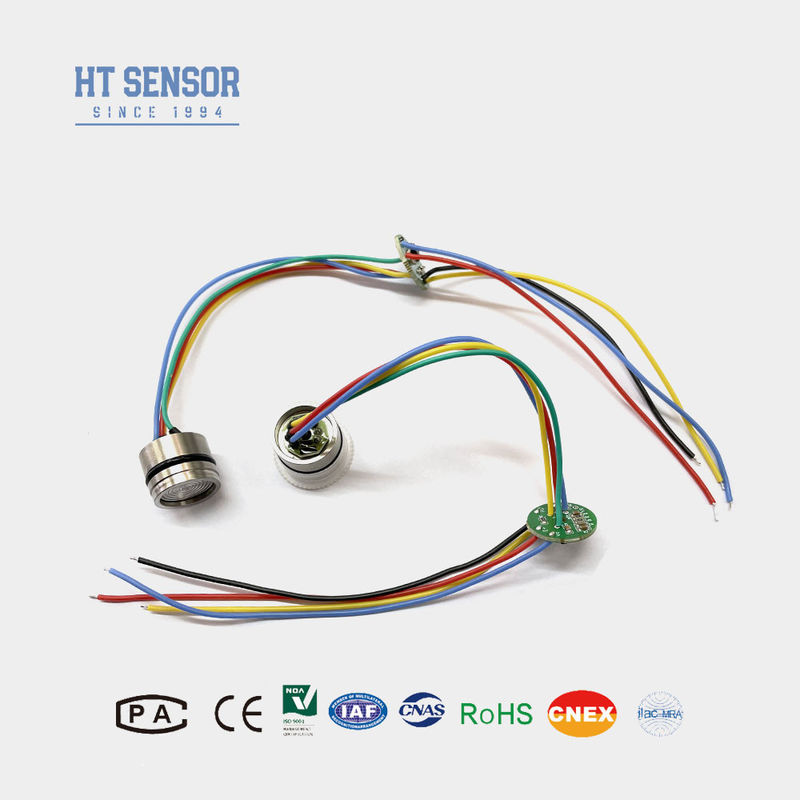

19mm Mini 4-20mA Wyjście Silisium czujnik ciśnienia dla OEM nadajnika
Product Details
| Pochodzenie: | Baoji, Chiny | Rodzaj nitki: | OEM dostosowane |
|---|---|---|---|
| Zakres: | 0-10kpa~60mpa | Temperatura kompensacji: | -10 ~ 70 ℃ |
| Władza: | 5Vdc / 12-32Vdc | Produkcja: | 0.5-4.5VDC /4-20mA /0-10VDC itp. |
| Specyfikacja: | 19 mm lub OEM | Stabilność: | ±0,1%FS/rok |
| Kod Hs: | 9026209090 | Dokładność: | 0,5% |
| Podkreślić |
19mm mini 4-20mA pressure sensor,silicon pressure sensor for OEM,4-20mA output pressure transmitter |
||
Product Description
19mm Mini 4-20mA Wyjście Silisium czujnik ciśnienia dla OEM nadajnika
HT19-4-20 Czujnik ciśnienia
Wprowadzenie krzemowego czujnika ciśnienia:
HT19-4-20 Silkonowy czujnik ciśnienia piezoresystywnego
HT19-4-20 to wysokiej stabilności piezorezystywny czujnik ciśnienia wyposażony w precyzyjnie rozproszony element czujnika krzemowego.Dokładnie mierzy ciśnienie cieczy i gazu poprzez przekazywanie siły przez silikonową przepuklę i izolowanie medium za pośrednictwem silikonowej przepukliny izolacyjnej wypełnionej olejem.
Wyposażony w wyrafinowany obwód wzmacniacza, zapewnia standaryzowany0Wyjście 0,5 VDC lub 4 20 mAJego solidny projekt i wszechstronność sprawiają, że jest idealny do zastosowań takich jak:sprężarki powietrza, systemy chłodzenia i urządzenia HVAC.
Kluczowe cechy:
- Wysoka stabilność długoterminowa
- Izolacja mediów dla środowisk żrących lub wrażliwych
- Standardowe sygnały wyjściowe w branży
- Niezawodne działanie w wymagających zastosowaniach przemysłowych
Zastosowania czujników ciśnienia z krzemu:
- Przystosowany do pomiaru ciśnienia gazu i cieczy nieżrącego z kompatybilnością ze stali nierdzewnej 316L.
- Zastosowane w różnych miejscach procesów przemysłowych, w tym ropy naftowej, chemicznej, metalurgicznej, energetycznej i hydrologicznej
- Używane w przemyśle morskim i lotniczym.
- Odpowiednie do układów sterowania hydraulicznego i pneumatycznego
- Wykorzystywane w aplikacjach sterowania procesami.
| Parametry wydajności | |
| Zakres pomiaru | - 100 kPa... 0 kPa 10 kPa... 100 MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25°C | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Parametry wydajności (kontynuacja) | |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/°C ((≤ 100KPa) ± 0,01%F.S/°C ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/°C ((≤ 100KPa) ± 0,01%F.S/°C ((> 100KPa) |
| Temperatura kompensacyjna | 0-70°C ((≤10MPa, dostosowywalne) |
| Temperatura pracy | 0°C~70°C |
| Temperatura przechowywania | -40°C~120°C |
| Wibracje | 10g,55Hz 2kHz |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Waga | 30 g |
Konstrukcja krzemowego czujnika ciśnienia:
| Produkcja | Władza | Produkcja |
| 0.5·4.5V 4-20mA | 5VDC / 12-32Vdc |
3 drut / 2 drut |
| Wskazówki dotyczące zamawiania |
-
HT19-4-20 Wytyczne dotyczące montażu i obsługi czujników ciśnienia
-
Przystosowanie rdzenia do mieszkania
-
Należy zapewnić prawidłowe ustawienie rdzenia i obudowy nadajnika w celu utrzymania wymaganej szczelności powietrza.
-
-
Zgromadzenie mieszkań
-
Podczas montażu utrzymywać obudowę w pionie.
-
Należy stosować równomierne ciśnienie, aby zapobiec zatarciu lub uszkodzeniu płyty kompensacyjnej.
-
-
Zgodność materiału
-
Jeżeli medium pomiarowe jest niezgodne zWymagania do stosowania w przypadku pojazdów silnikowych, należy to określić podczas zamawiania rozwiązań na zamówienie.
-
-
Ochrona przepony
-
Należy unikać kontaktu z rękami lub ostrymi przedmiotami, aby zapobiec deformacji lub przebiciu przepukliny czujnika.
-
-
Wydzielenie rdzenia ciśnienia miernika
-
Trzymaj port ciśnieniowy otwarty na atmosferę.
-
Nie pozwalaj, by wilgoć, para lub środki korozyjne wchodziły do komory ciśnienia ujemnego.
-
-
Modyfikacje ołowiu szpilki
-
Odniesienie dofaktyczna etykieta podstawowadla prawidłowego okablowania w przypadku zmiany przewodów szpilkowych.
-
| spółka |
| Pytania i odpowiedzi |
A: Wysoka precyzja, trwałość i doskonała wydajność.
2.P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
3P: Jaka jest wasza zdolność produkcyjna?
Odpowiedź: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w miesiącu, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb zamówień na dużą skalę.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy..
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
.
6.P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasze usługi posprzedażowe odpowiedzą na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
