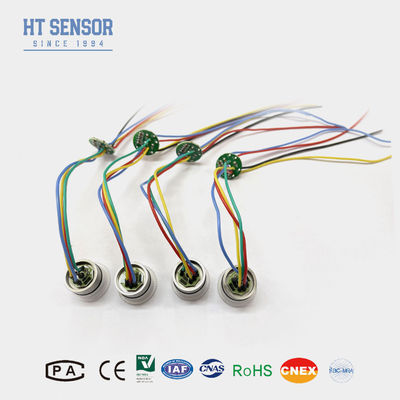

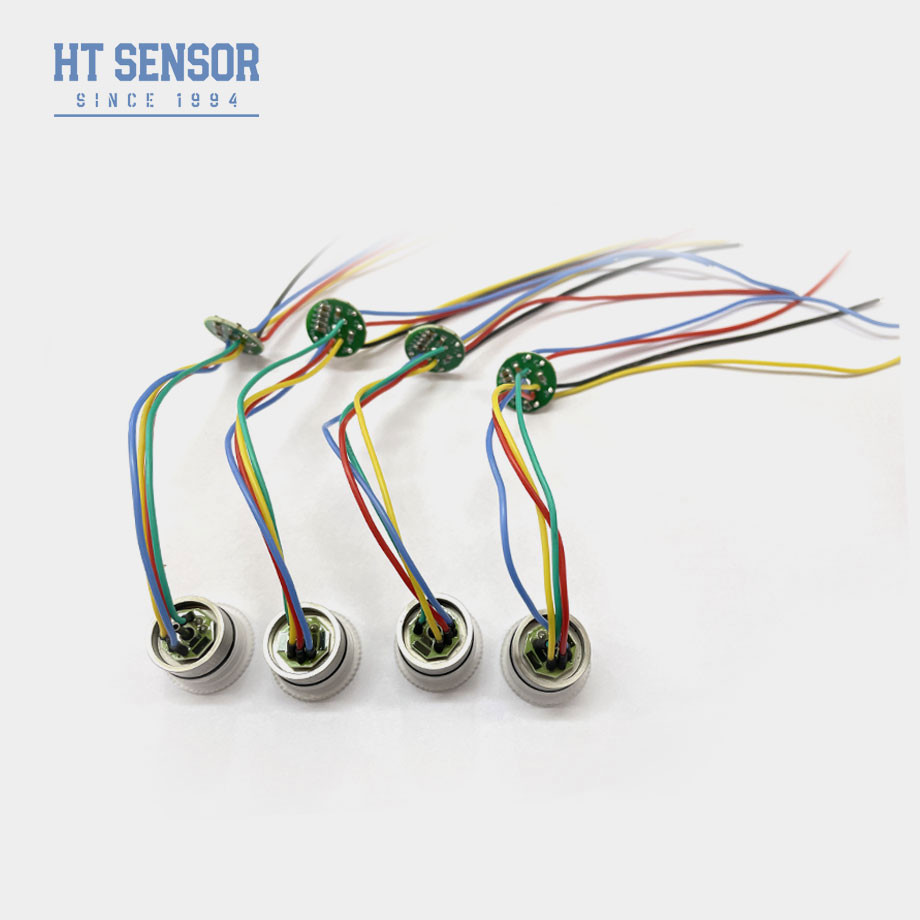

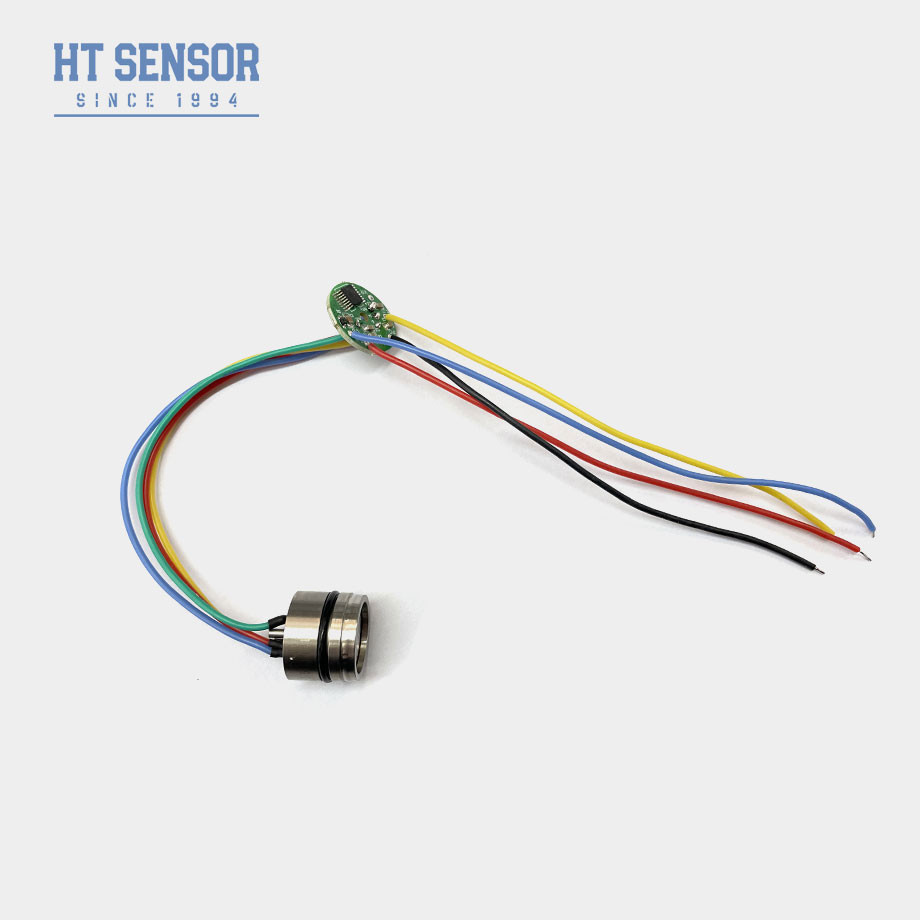

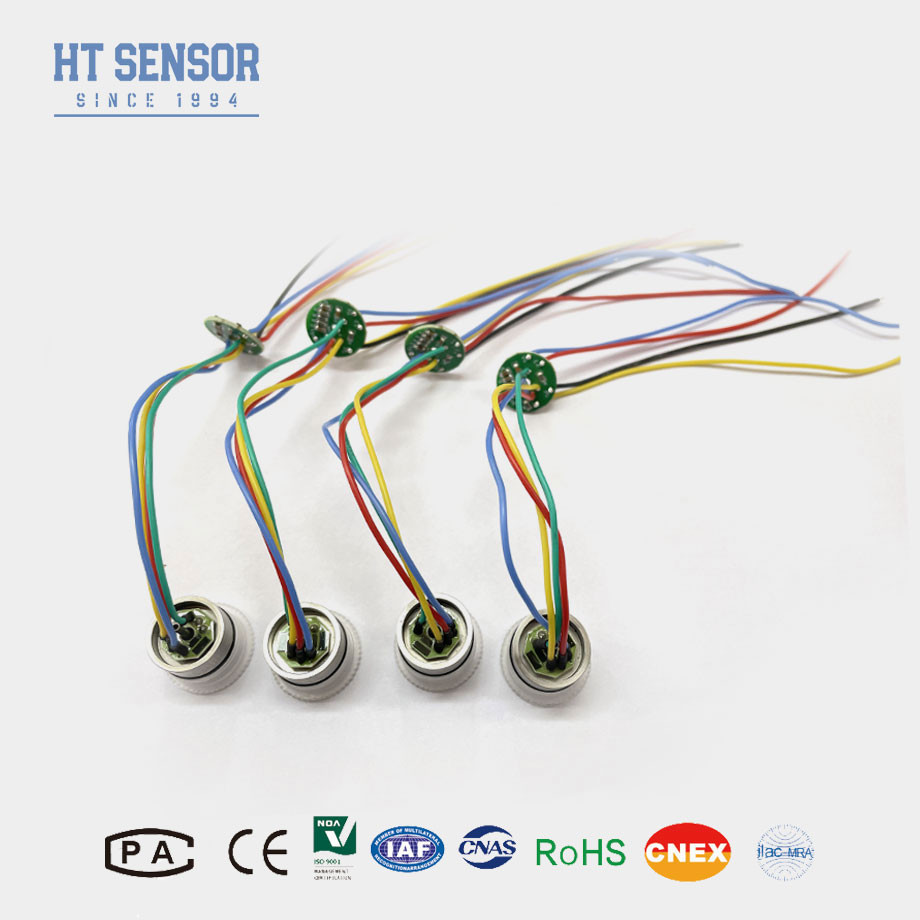

19 mm czujnik ciśnienia krzemu rozproszonego czujnik ciśnienia piezoresystywnego
Wprowadzenie krzemowego czujnika ciśnienia:
HT19 piezoresystywny czujnik ciśnienia z krzemu, jego głównym elementem jest wysokiej stabilności element czujnika z rozproszonego krzemu.Jest to urządzenie oparte na półprzewodnikach, które przekształca ciśnienie mechaniczne w sygnał elektryczny, wykorzystując efekt piezoresystywny w krzemu.Jest szeroko stosowany w przemyśle, motoryzacyjnym, medycznym i konsumenckich zastosowaniach ze względu na wysoką wrażliwość, potencjał miniaturyzacji i opłacalność.
Charakterystyka produktuczujnik ciśnienia z krzemu:
- Wysoka wrażliwość: wykrywa drobne zmiany ciśnienia (np. < 1 mbar).
- Wydajność liniowa: dobrze charakteryzująca się reakcja na zmiany ciśnienia.
- Kompaktowy rozmiar: technologia MEMS umożliwia integrację z małymi systemami.
Wnioski o pojemności nieprzekraczającej 10 W:
Przemysł: sterowanie procesami, systemy HVAC.
W sektorze motoryzacyjnym: monitorowanie ciśnienia w oponach (TPMS), wykrywanie odbiorników silnika.
Medyczne, monitora ciśnienia krwi, aparaty wentylacyjne.
Elektronika użytkowa: wysokościomierze w smartfonach, urządzeniach do noszenia.
Dane elektryczne czujnika ciśnienia z krzemu
Zaopatrzenie:1.5mADC Impedancja wejściowa:3KΩ~6KΩ
Impedancja wyjściowa:2.5KΩ~6KΩ Opór izolacyjny:≥100MΩ/50VDC
Napięcie izolacyjne: 500VAC pomiędzy obudową a połączeniem elektrycznym nie spowoduje uszkodzenia
Kompatybilny ze średnią: płynny, gazowy, kompatybilny ze stali nierdzewnej 316L
Specyfikacja działania krzemowego czujnika ciśnienia
| Parametry |
Zakres: 0 ~ 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
|
| Typowe |
Max, proszę. |
Jednostki |
| Ciśnienie Nieliniowość |
± 0.15
|
± 0.3 |
% F.S. |
| Powtarzalność ciśnienia i histereza |
0.02 |
0.05 |
% F.S. |
| Wynik zerowy |
0± 1 |
0±2 |
mV |
| Wydajność przedziału |
≤ 20KPa |
50±10 |
50±30 |
mV |
| ≥ 35 KPa |
100±10 |
100±30 |
mV |
| Błąd o temperaturze zerowy |
≤ 20KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 KPa |
± 0.5 |
± 1 |
% F.S. |
| Okres błędu temperatury |
≤ 20KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 KPa |
± 0.5 |
± 1 |
% F.S. |
| Ciśnienie dowodowe |
3X Zakres znamionowy lub 120MPa, zależnie od tego, która z tych wartości jest mniejsza |
- Nie, nie. |
| Zakres temperatury pracy |
-20~80 |
°C |
| Kompensowany zakres temperatur |
0~70, 0~50 ((Range≤20KPa) |
°C |
| Zakres temperatury przechowywania |
-40~125 |
°C |
Uwaga:Powyższy parametr w warunkach:Zapewnienie: 1,5mA Temperatura: 25°C
Wymiar
Uwaga:
1. Zwróć uwagę na dopasowanie pomiędzy rozmiarem rdzenia i obudowy nadajnika podczas montażu, aby osiągnąć wymaganą szczelność powietrza
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzeniową i materiałem obudowy (316L), należy podać specjalne instrukcje podczas składania zamówienia.
4. Unikaj naciskania na przepony czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepustki.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
