BP156 Precyzja i trwałość czujników ciśnienia krzemu do zastosowań przemysłowych
Product Details
| Model nr.: | BP156 | Zindywidualizowane: | Zindywidualizowane |
|---|---|---|---|
| Stopień ochrony: | IP65 | Temperatura kompensacji: | -20~70℃ |
| Materiały mieszkaniowe: | 304 SS lub 316 SS | Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Specyfikacja: | Czujnik ciśnienia z rozproszonego krzemu | Pochodzenie: | Baoji, Chiny |
| Kod Hs: | 9026201090 | Możliwość Supply: | 2000 sztuk / miesiąc |
| Rodzaj konstrukcji: | Spawane | Środek pomiarowy: | ciecz lub gaz |
| Stopień dokładności: | 00,25%, 0,5% | Zakres ciśnienia: | 0 kpa ~ 10 kpa... 10 MPa |
| Połączenie elektroniczne: | M12 4pin | ||
| Podkreślić |
Precyzyjny czujnik ciśnienia krzemu,przemysłowy czujnik ciśnienia krzemu |
||
Product Description

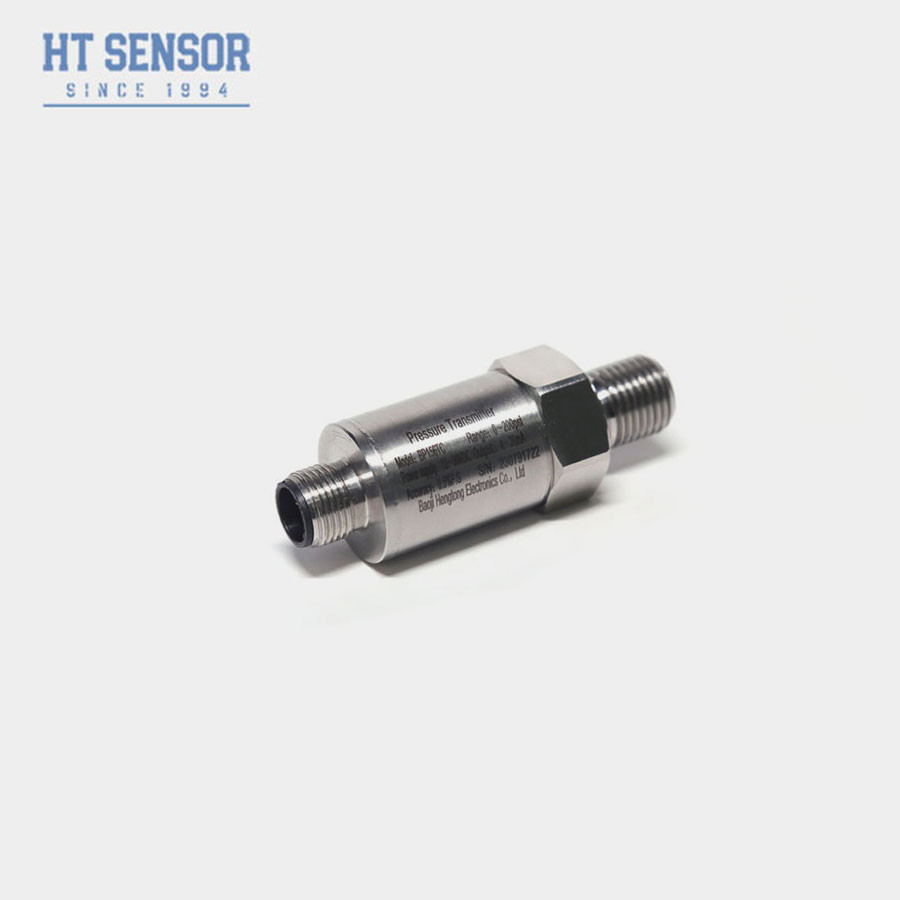

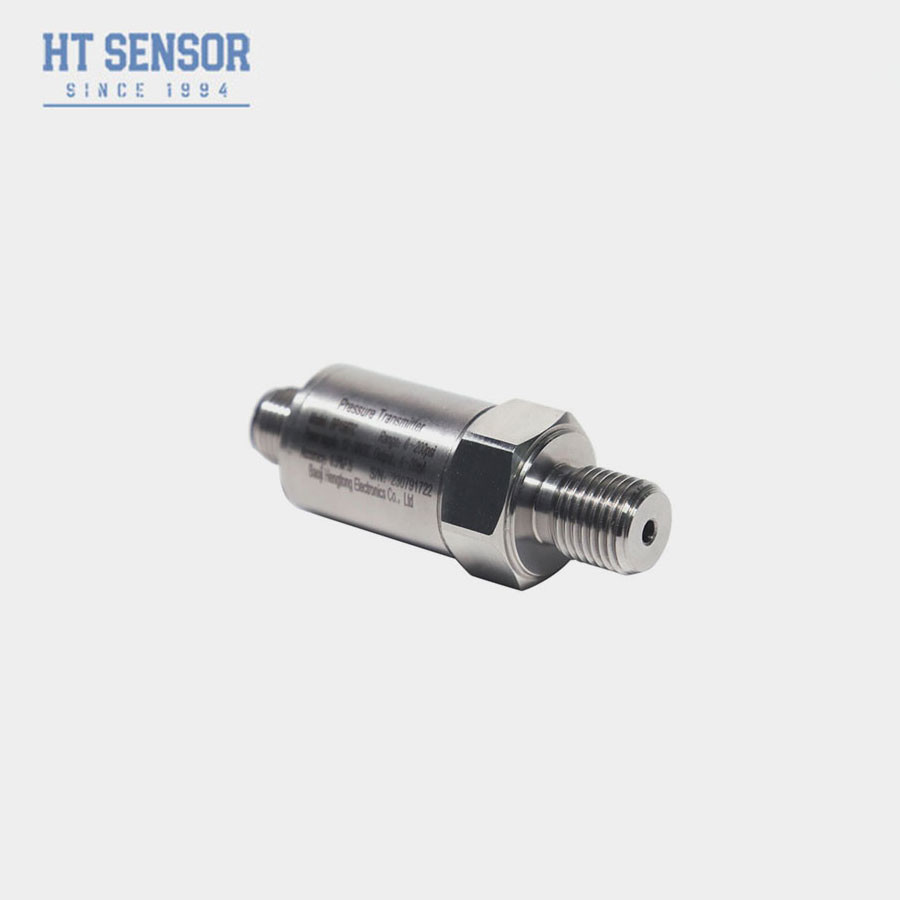

BP156 Czujnik ciśnienia krzemowego
Wprowadzenie krzemowego czujnika ciśnienia:
Sterownik ciśnienia z krzemu BP156 wykorzystuje jako element pomiarowy sygnał ołojowo wypełnionego rdzenia izolacyjnego membrany izolacyjnej HT z silnika serii HT.Obwód przetwarzania sygnału znajduje się wewnątrz obudowy ze stali nierdzewnej, przekształcając sygnał czujnika w standardowy sygnał wyjściowy. Stosowane w przemyśle morskim i lotniczym. Używane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia
Charakterystyka produktu:
1Szeroki zakres pomiarów, konstrukcja ze stali nierdzewnej, różnorodne formy interfejsów ciśnienia
2Struktura ze stali nierdzewnej o klasie ochrony IP65
3.Trwała konstrukcja ze stali nierdzewnej
4- Liczby.Technika rekompensaty
Zastosowanie:
1Pomiar ciśnienia gazów i płynów nieżrących ze stali nierdzewnej 316L
2. Stosowane w przemyśle morskim i lotniczym
3. Używane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia
4Używane w systemach sterowania hydraulicznego i pneumatycznego.
Parametry działania:
| Zakres pomiaru | 0kPa ~ 10kPa...20MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowe) ±0,5% (maksymalne) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,05 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
Przykłady wyboru:
Wskazówki do zamawiania:1Przy wyborze produktu należy upewnić się, że medium mierzone jest kompatybilne z częściami kontaktującymi się z produktem.
2Przy składzie zamówienia należy pamiętać, że produkty typu wybuchoodpornego nie zawierają głowic cyfrowych.
3Przy zamawianiu nadajników z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali urządzenia ochronne przed błyskawicami na miejscu i upewnili się, że produkt i zasilanie są niezawodnie uziemione.
5W przypadku, gdy temperatura pracy produktu jest niższa niż -20oC, należy wybrać uszczelniacz O-ring EPDM.
6W przypadku, gdy wymagany jest inny materiał kabla, w przypadku gdy wymagany jest inny materiał kabla, w przypadku gdy wymagany jest inny materiał kabla, w przypadku gdy wymagany jest inny materiał kabla, w przypadku gdy wymagany jest inny materiał kabla, w przypadku gdy wymagany jest inny materiał kabla, w przypadku gdy wymagany jest inny materiał kabla, w przypadku gdy wymagany jest inny materiał kabla, w przypadku gdy wymagany jest inny materiał kabla, w przypadku gdy wymagany jest inny materiał kabla, w przypadku gdy wymagany jest inny materiał kabla, w przypadku gdy wymagany jest inny materiał kabla, w przypadku gdy wymagany jest inny materiał kabla, w przypadku gdy wymagany jest inny materiał kabla, w przypadku gdy wymagany jest inny materiał kabla, w przypadku gdy wymagany jest inny materiał kabla, w przypadku gdy wymagany jest inny materiał kabla.Proszę określić w kolejności.
| Przewodnik zamówienia: | |||||||||
| BP15X | Analogiczny nadajnik ciśnienia | ||||||||
| Kod | Projekt budowy | ||||||||
| 5 | Wtyczka Packarda | 6 | Zamknięty kabel bezpośredniego wyjścia 1,5 metra | ||||||
| 7 | Mini złącze Hirschmanna | 8 | Duży złącze Hirschmanna | ||||||
| Zakres pomiaru | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy | ||||||||
| Kod | Zasilanie | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Pozostałe | ||||||||
| Kod | Sygnał wyjściowy | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Połączenie ciśnieniowe | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Pozostałe ((¢50.4 Flanka) | ||||||||
| Kod | Połączenie elektryczne | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel zamknięty wylot 1,5 metra | ||||||||
| B4 | Pozostałe | ||||||||
| Kod | Rodzaj ciśnienia | ||||||||
| G | Ciśnienie pomiarowe | ||||||||
| A | Bezwzględna presja | ||||||||
| S | Ciśnienie odniesienia zamknięte | ||||||||
Częste pytania
P: Czy jest pan producentem?
A: Tak, jesteśmy profesjonalnym producentem czujników ponad 50 lat! Nasz zespół techniczny ma ponad 20 inżynierów.
P: Czy akceptujesz usługi OEM?
Tak, możemy umieścić informacje o firmie i logo na naszych czujnikach.
Czy mogę być twoim dystrybutorem?
A: Tak, szukamy dystrybutorów na rynku zagranicznym.
P: Jaki jest czas realizacji?
A: Zazwyczaj 7-10 dni. W przypadku ilości powyżej 100 sztuk, potrzebujemy dodatkowych 3-5 dni roboczych.
Przewodnik zakupowy
Aby polecić najbardziej odpowiedni czujnik, proszę podać poniższe informacje.
1Temperatura robocza: -40~+125 °C
2- Testy?
3Wyjście: 4-20mA, RS485 czy inne?
4Śruby: G1/4, 1/4NPT, R1/4, M20*1.5?
5Połączenie elektryczne: DIN43650, Packard, bezpośredni prowadzenie?
6Ilość zamówienia: ?
