2 Struktura miernika wyświetlacza Przemysłowe mierniki cyfrowe z alarmem wysokim / niskim i wysokim / wysokim
Product Details
| Model nr.: | BPK-IV | Zastosowanie: | Przemysłowe |
|---|---|---|---|
| Struktura: | Wyświetl wskaźnik | Pakiet transportowy: | Standardowe opakowanie eksportowe z kartonem |
| Pochodzenie: | Baoji, Chiny | Gwarancja: | 2 lata |
| Skala: | Przemysłowe urządzenia średniego ciśnienia | Zmiana: | 2 przełącznik |
| Podkreślić |
Struktura wyświetlacza Przemysłowe mierniki cyfrowe,2 Przełącznik Przemysłowe mierniki cyfrowe |
||
Product Description
Opis produktu
Przemysłowe mierniki cyfrowe z przełącznikiem alarmu wysoki/niższy i wysoki/wysoki/wysoki

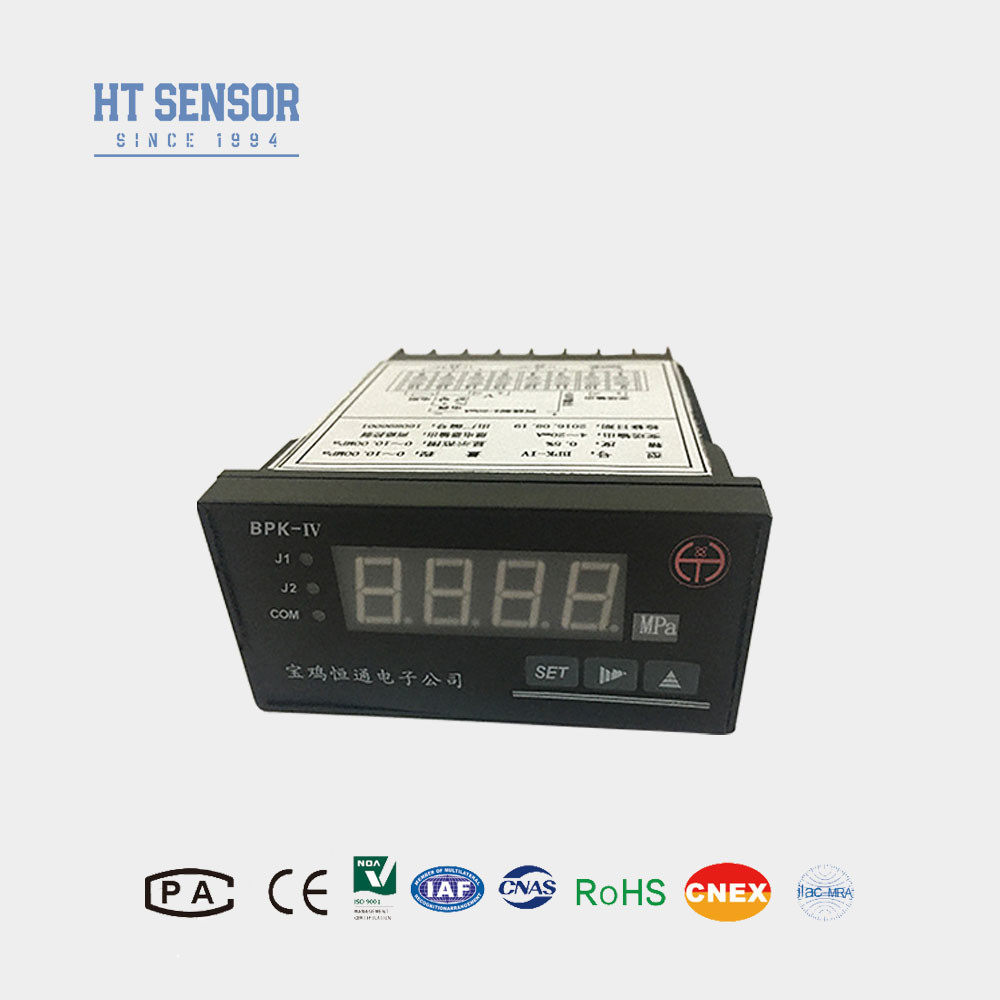

Miernik ciśnienia/przełącznik BPK-IV
Wprowadzenie:
1Można wybrać różne RTDS, termoparów lub standardowych sygnałów wejściowych (patrz tabela). Zakres wyświetlacza można kalibrować dla sygnałów nieliniowych lub ustawić dla sygnałów liniowych.
2Wyjście izolowanego przekazu ma rozdzielczość 12 bitów.
3. Dwa wyjścia przekaźnika, mogą być ustawione na typ działania alarmowego wysoki/niskie, wysoki/wysoki-wysoki lub niski/niskie-niskie.
Specyfikacja
1. napięcie zasilania: 220VAC /24VDC(±10%);
2. temperatura otoczenia: 0~50oC; wilgotność względna: ≤85%
3. Sygnał wejściowy, zakres wyświetlania i odpowiednie parametry: (zob. tabela 1)
Tabela 1
| Kod sygnału wejściowego | sygnał wejściowy | Zakres wyświetlania | Rozstrzygnięcie | Dokładność | Impedancja wejściowa |
| 00 | T TC | 0~400oC | 1oC | 00,2% | 100K. |
| 01 | R TC | 0~1600oC | 1oC | 00,2% | 100K. |
| 02 | J TC | 0~1200oC | 1oC | 00,2% | 100K. |
| 03 | WRe3-WRe25 TC | 0~2300oC | 1oC | 00,2% | 100K. |
| 04 | B TC | 350 do 1800oC | 1oC | 00,2% | 100K. |
| 05 | S TC | 0~1600oC | 1oC | 00,2% | 100K. |
| 06 | K TC | 0~1300oC | 1oC | 00,2% | 100K. |
| 07 | E TC | 0~900oC | 1oC | 00,2% | 100K. |
| 08 | Pt100 RTD | -200 ~ 600 °C | 0.1oC | 00,2% | (0,2 mA) |
| 09 | Cu50 RTD | -50,0~150,0oC | 0.1oC | 00,2% | (0,2 mA) |
| 10 | Ciśnienie zdalne 0~375Ω | Można ustawić niską i wysoką granicę zakresu od -1999 do 9999 | Zakres wyświetlania jest ciągły od -1999 do 9999 przy użyciu 16-bitowej próbki A/D | 00,2% | (0,2 mA) |
| 11 | 0~75mV dzielnik prądu | 00,1% | 100K. | ||
| 12 | 0 ~ 30 mV | 00,1% | 100K. | ||
| 13 | 0~5V sygnał standardowy | 00,1% | 100K. | ||
| 14 | 1 ~ 5V sygnał standardowy | 00,1% | 100K. | ||
| 15 | 0~10V sygnał standardowy | 00,1% | 100K. | ||
| 16 | 0 ~ 10 mA sygnału standardowego | 00,1% | 20Ω | ||
| 17 | 0~20 mA sygnału standardowego | 00,1% | 20Ω | ||
| 18 | 4 ~ 20 mA sygnału standardowego | 00,1% | 20Ω |
Tabela 2
| Przekazywanie sygnału wyjściowego | Prąd wyjściowy | Zakres przekazywania | Włókno izolowane | Max, proszę. rezolucja |
Dokładność | Pojemność ładunkowa | Napęd o otwartym obwodzie |
| 00 | 4 ~ 20 mA | Przekazywanie danych w zakresie do standardowego sygnału prądu | 1500 V | 12 bitów | 00,3% | ≤ 500Ω | 15 V |
| 01 | 0 ~ 20 mA |
Jeśli użytkownik potrzebuje napięcia wyjściowego sygnału przesyłowego wyjścia,może być dostosowany od producenta lub samodzielnie podłączony 250 lub 500 ohm oporu dla 1 ~ 5V lub 0 ~ 5V, napięcie i opór 0 ~ 10V (uwaga: dokładność oporu bezpośrednio wpływa na dokładność napięcia wyjściowego transmisji).
5.RElay wydajność kontaktu: ((patrz tabela 3)
Tabela 3
| 250 V/120 V | 120 V/48 V | < 48 V | Żywotność przekaźnika | ||||
| Klimatyzator | D.C. | Klimatyzator | D.C. | Klimatyzator | D.C. | >100000 razy |
|
| Maksymalny prąd (obciążenie oporowe) | 3A | 2A | 4A | 3A | 5A | 4A | |
| Maks. prąd (obciążenie indukcyjne) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A | |
6E.z zewnętrzną mocą DC24V/30mAMoże dostarczać energię do nadajnika.
7Z.automatyczna funkcja kompensacji temperaturydlaczujnik termopary.
8Z.funkcja ochrony przed odłączaniem.

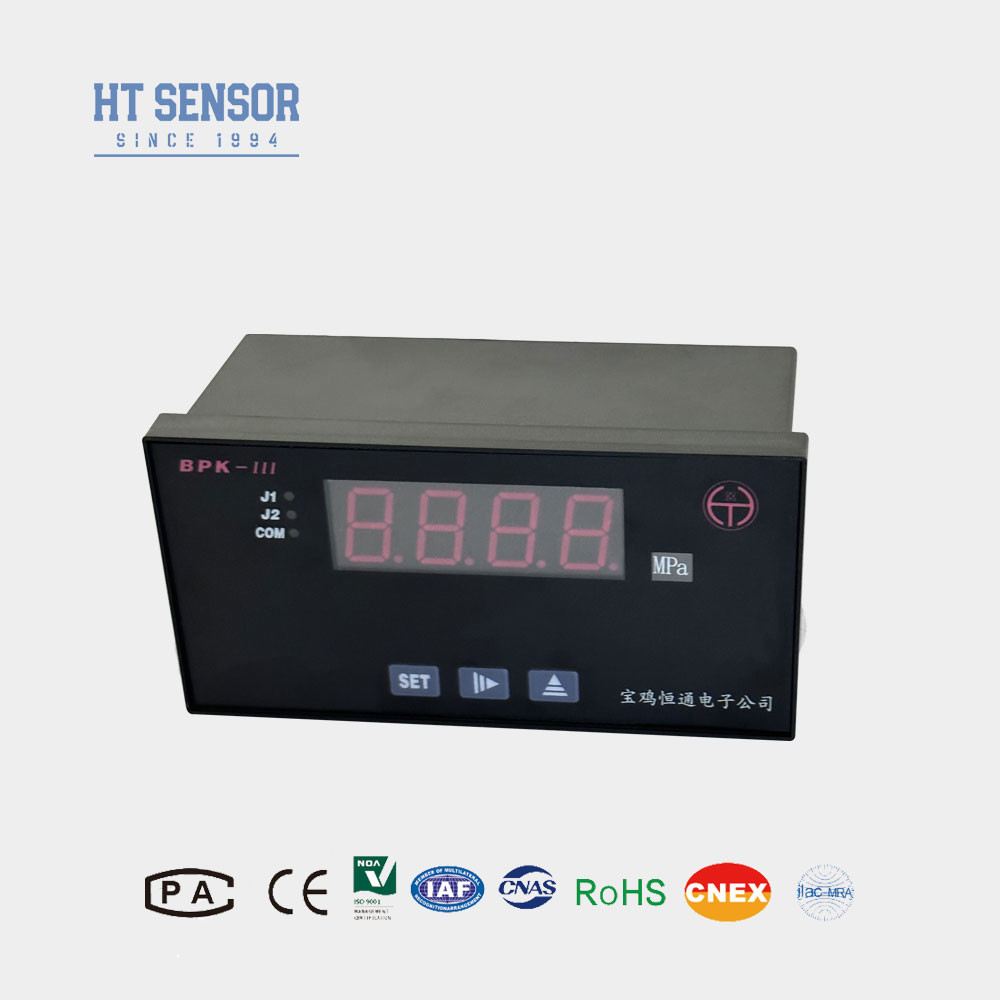

| Model | Wymiar zarysu | Wymiar wyjścia panela ((mm) | Uwaga: |
| BPK-IIIS1 | 160×80×80 ((Horyzontalny)) | 152+0.8× 76+0.7 | |
| BPK-IV | 96×48×112 (horyzontalnie) | 92+0.7×44+0.5 | |
| BPK-IIIN1 | 80×160×80 ((pionowo) | 76+0.7×152+0.8 | |
| BPK-IIIN2 | 48×96×112 ((pionowo) | 44+0.5×92+0.7 | |
| BPK-IIIF1 | 96×96×112 (płaszczyzna) | 92+0.7×92+0.7 | |
| BPK-IIIF2 | 48×48×108 (płaszczyzna) | 44+0.5×44+0.5 | Z lampą alarmową J2 bez przekaźnika J2 |
| BPK-IIIF3 | 72x72x112 | 67+0.7× 67+0.7 |
| spółka |
