15 mm OEM czujnik ciśnienia krzemu z 1/4 npt nici dla pomiaru poziomu płynu

15mm OEM Silicon Pressure Sensor With 1/4npt Thread For Liquid Level Measurement
15mm OEM Silicon Pressure Sensor With 1/4npt Thread For Liquid Level Measurement 15mm OEM Silicon Pressure Sensor With 1/4npt Thread For Liquid Level Measurement
Podstawowe informacje
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: HT SENSOR
Orzecznictwo: CE,RoHs,ISO9001
Minimalne zamówienie: 1
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 5-8 dni roboczych
Zasady płatności: Western Union, L/C, T/T
Możliwość Supply: 5000 sztuk/miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Rodzaj nitki: może mieć nici Typ okablowania: Złote szpilki Kovar lub czterodrukowe
Środek pomiarowy: Gaz i ciecz Władza: 5–10 V prądu stałego /1,5 mA
Produkcja: 10mv/V 100+-30mv Kluczowe słowa: Miniczujnik
Pakiet transportowy: Karton Znak towarowy: HENGTONG
Materiał: Stal nierdzewna 316L
Podkreślić:

15 mm czujnik ciśnienia krzemowego

,

Czujnik ciśnienia krzemu do pomiaru poziomu płynu

,

Senzor ciśnienia krzemowego 1/4npt

opis produktu

15mm OEM 316L czujnik ciśnienia krzemowego ze stali nierdzewnej do badań płynów

Silkonowy czujnik ciśnienia piezoresystywnego



Wprowadzenie krzemowego czujnika ciśnienia:


to krzemowy czujnik ciśnienia piezorezystywny o bardzo stabilnych rozproszonych elementach krzemowych w rdzeniu.Wykorzystuje efekt piezorezystywny rozproszonego krzemu do pomiaru ciśnienia płynów i gazówCzujnik może przekształcać sygnały pomiaru ciśnienia i poziomu w moc elektryczną mv. Czujnik ma szybki i dokładny interfejs.Nieliniowość czujnika oblicza się na podstawie metody BFSL co najmniej kwadratowej, który jest szeroko stosowany w sprężarkach powietrza, systemach chłodniczych i innych zastosowaniach.
Cechy produktuo pojemności nieprzekraczającej 10 W:

  • Wykorzystuje zaawansowaną technologię i jest zamknięty w 316L stali nierdzewnejmieszkania
  • Szeroki zakres pomiarów 0~350KPa~60MpaS
  • Wysoka niezawodność i doskonała stabilność
  • Wybór różnych interfejsów nawiasowych
Wnioskio pojemności nieprzekraczającej 10 W:
  • Odpowiednie do pomiaru ciśnienia gazu i cieczy nieżrącego z 316Lzgodność ze stali nierdzewnej
  • Kompaktna konstrukcja, idealna do zastosowań o ograniczonej powierzchni
  • Wykorzystywane w systemach sterowania procesami do monitorowania i sterowania ciśnieniem
  • Powszechnie stosowane w systemach chłodzenia i sprężarkach powietrza do pomiaru ciśnienia
Wydajność elektrycznao pojemności nieprzekraczającej 10 W:
  • Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
  • Impedancja wejściowa:3KΩ~6KΩ
  • Impedancja wyjściowa:2.5KΩ~6KΩ
  • Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów wysokotemperaturowych
Parametry wydajnościo pojemności nieprzekraczającej 10 W:
Zakres pomiaru Rozmiar (G) 350KPa,1000KPa,2000Kpa
Absolute ((A) 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Zapełnione 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS
Rodzaj Maksymalnie Jednostka
Liniowość ± 0.15 ± 0.3 % F.S.
Powtarzalność 0.05 0.1 % F.S.
Hysteresa 0.05 0.1 % F.S.
Zerowy wynik offsetowy 0± 1 0±2 mV
Produkcja na pełną skalę 100±10 100±30 mV
Zero Ofset Temp. Drift ± 0.5 ± 1 % F.S.
Całkowita temp. Drift ± 0.5 ± 1 % F.S.
Kompensowana czasowa. 0 ~ 70 oC
Temperatura pracy -20~80 oC
Temperatura przechowywania -40~125 oC
Dopuszczalne przeciążenie Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 80MPa
Ciśnienie wybuchowe 5x pełna skala
Stabilność długoterminowa 00,2% F.S./Rok
Materiał przewodu 316L
Odporność na izolację ≥ 200MΩ 100VDC
Wibracje Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz
Szok. 100 g, 11 ms
Czas reakcji ≤ 1 ms
O-ring Seal Kauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniający Olej krzemowy
Waga około 20 g
Parametry są badane w następujących warunkach: 1,5 mA @ 25°C
Projekt budowy

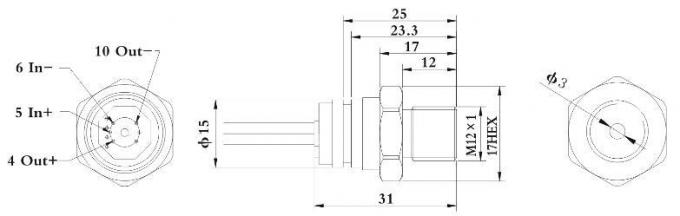

typ1 15 mm OEM czujnik ciśnienia krzemu z 1/4 npt nici dla pomiaru poziomu płynu 0

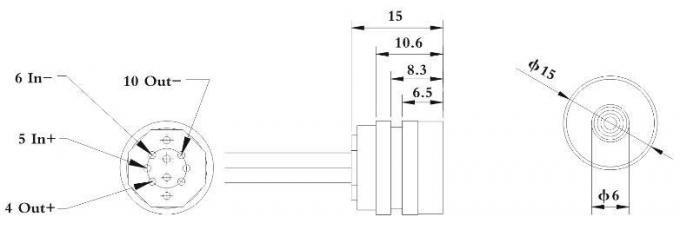

typ 2 15 mm OEM czujnik ciśnienia krzemu z 1/4 npt nici dla pomiaru poziomu płynu 1

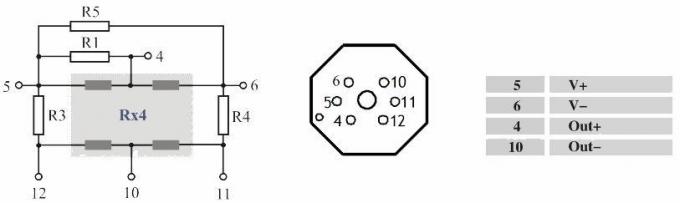

Połączenie elektryczne i rekompensata
15 mm OEM czujnik ciśnienia krzemu z 1/4 npt nici dla pomiaru poziomu płynu 2

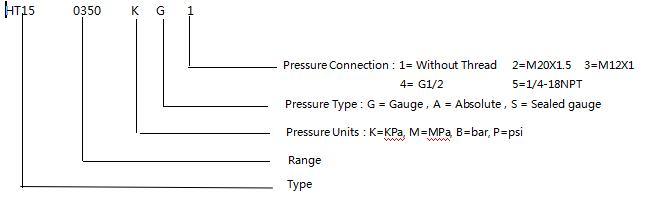

Przykłady wyboru
15 mm OEM czujnik ciśnienia krzemu z 1/4 npt nici dla pomiaru poziomu płynu 3
Wskazówki dotyczące zamawiania
1. zwrócić uwagę na dopasowanie pomiędzy rozmiarem rdzenia i obudowy nadajnika podczas montażu w celu osiągnięcia
wymagany powietrze szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzeniową i materiałem obudowy (316L), należy podać specjalne instrukcje podczas składania zamówienia.
4. Unikaj naciskania na przepony czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepustki.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
