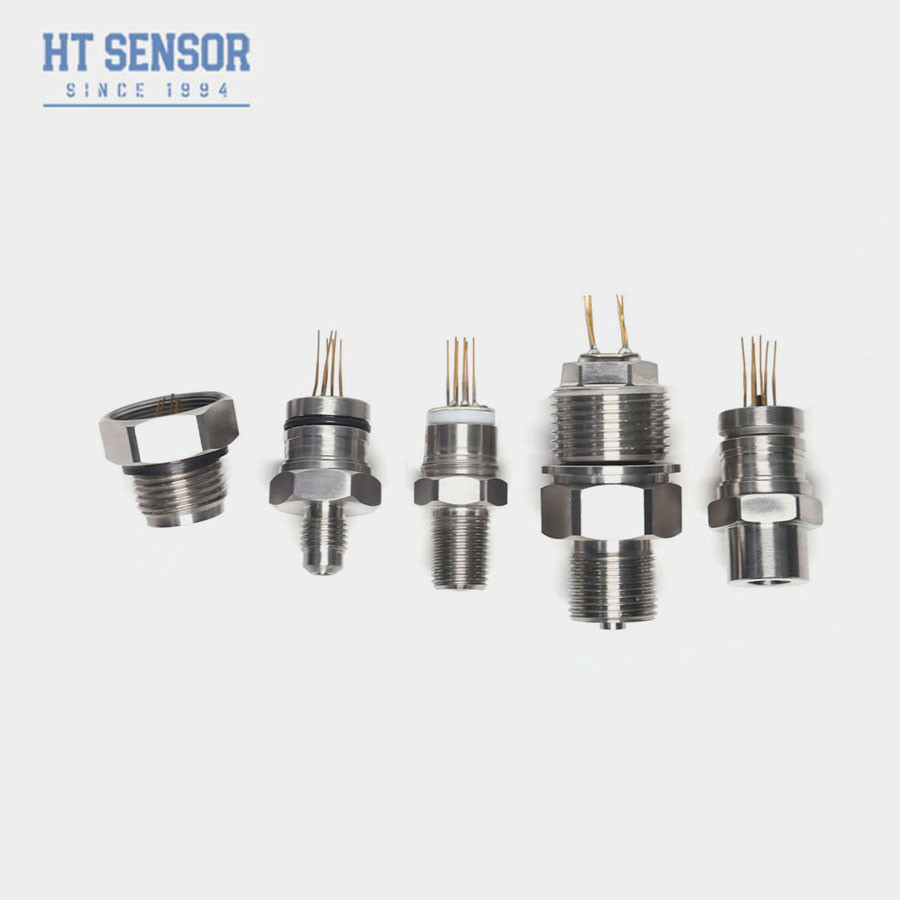

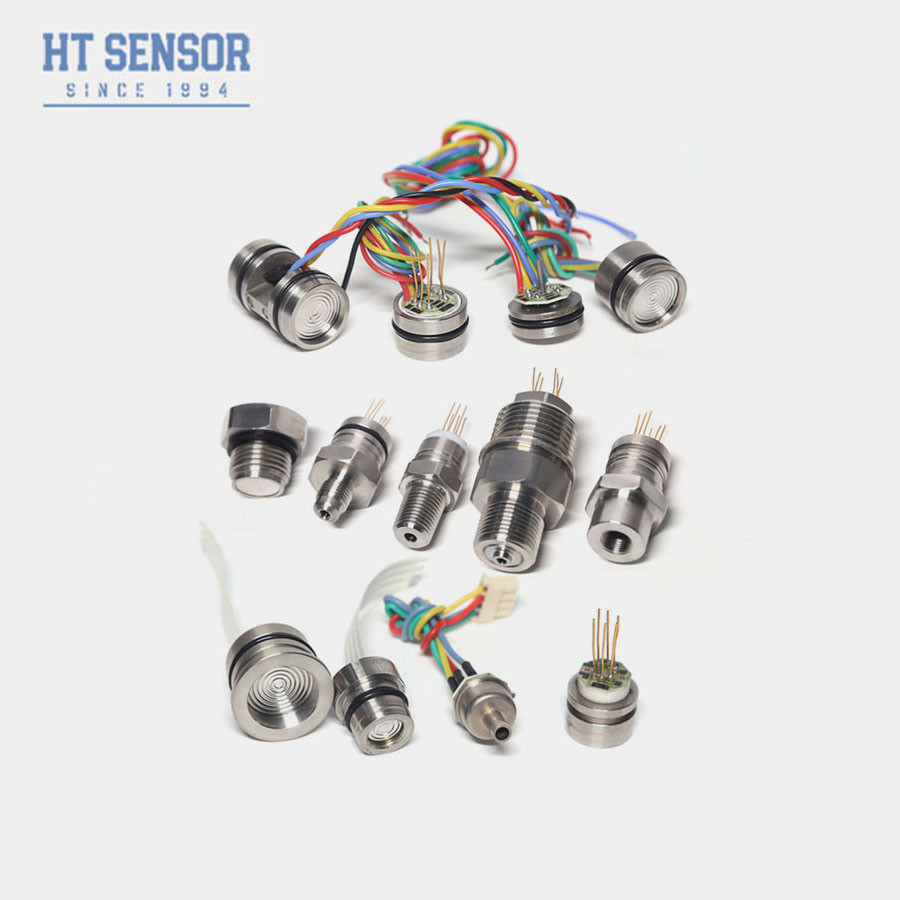

15 mm OEM Silicon 316L Stainless Steel Silicon Sensor ciśnienia do pomiaru poziomu płynu
Product Details
| Rodzaj nitki: | może mieć nici | Typ okablowania: | Złote szpilki Kovar lub czterodrukowe |
|---|---|---|---|
| Środek pomiarowy: | Gaz i ciecz | Władza: | 5–10 V prądu stałego /1,5 mA |
| Produkcja: | 10mv/V 100+-30mv | Kluczowe słowa: | Miniczujnik |
| Pakiet transportowy: | Karton | Znak towarowy: | HENGTONG |
| Materiał: | Stal nierdzewna 316L | Nitka: | 1/4NPT, 1/2npt |
| Maks. zasięg: | 40 MPa | ||
| Podkreślić |
15 mm czujnik ciśnienia krzemowego,316L czujnik ciśnienia z krzemu ze stali nierdzewnej,Silisium czujnik ciśnienia OEM |
||
Product Description
15 mm OEM 316L czujnik ciśnienia krzemu ze stali nierdzewnej do badań płynów
Silkonowy czujnik ciśnienia piezoresystywnego
Wprowadzenie krzemowego czujnika ciśnienia:
to krzemowy czujnik ciśnienia piezorezystywny o bardzo stabilnych rozproszonych elementach krzemowych w rdzeniu.Wykorzystuje efekt piezorezystywny rozproszonego krzemu do pomiaru ciśnienia płynów i gazówCzujnik może przekształcać sygnały pomiaru ciśnienia i poziomu w moc elektryczną mv. Czujnik ma szybki i dokładny interfejs.
Cechy produktuo pojemności nieprzekraczającej 10 W:
- Wykorzystuje zaawansowaną technologię i jest zamknięty w 316L stali nierdzewnejmieszkania
- Szeroki zakres pomiarów 0~350KPa~60MpaS
- Wysoka niezawodność i doskonała stabilność
- Wybór różnych interfejsów nawiasowych
- Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
- Impedancja wejściowa:3KΩ~6KΩ
- Impedancja wyjściowa:2.5KΩ~6KΩ
- Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów wysokotemperaturowych
| Parametry wydajnościo pojemności nieprzekraczającej 10 W: | ||||
| Zakres pomiaru | Rozmiar (G) | 350KPa,1000KPa,2000Kpa | ||
| Absolute ((A) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||
| Zapełnione | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS | |||
| Rodzaj | Maksymalnie | Jednostka | ||
| Liniowość | ± 0.15 | ± 0.3 | % F.S. | |
| Powtarzalność | 0.05 | 0.1 | % F.S. | |
| Hysteresa | 0.05 | 0.1 | % F.S. | |
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | |
| Produkcja na pełną skalę | 100±10 | 100±30 | mV | |
| Zero Ofset Temp. Drift | ± 0.5 | ± 1 | % F.S. | |
| Całkowita temp. Drift | ± 0.5 | ± 1 | % F.S. | |
| Kompensowana czasowa. | 0 ~ 70 | oC | ||
| Temperatura pracy | -20~80 | oC | ||
| Temperatura przechowywania | -40~125 | oC | ||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 80MPa | |||
| Ciśnienie wybuchowe | 5x pełna skala | |||
| Stabilność długoterminowa | 00,2% | F.S./Rok | ||
| Materiał przewodu | 316L | |||
| Odporność na izolację | ≥ 200MΩ 100VDC | |||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | |||
| Szok. | 100 g, 11 ms | |||
| Czas reakcji | ≤ 1 ms | |||
| O-ring Seal | Kauczuk nitrylowy lub kauczuk fluorowy | |||
| Środek wypełniający | Olej krzemowy | |||
| Waga | około 20 g | |||
| Parametry są badane w następujących warunkach: 1,5 mA @ 25°C | ||||
| Projekt budowy | |
| typ1 | |
| typ 2 | |
| Połączenie elektryczne i rekompensata |
|
|
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
wymagany powietrze szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzeniową i materiałem obudowy (316L), należy podać specjalne instrukcje podczas składania zamówienia.
4. Unikaj naciskania na przepony czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepustki.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
